Характеристики

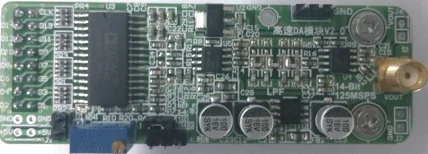

FPGA макетная плата для 14 бит параллельного DA 125 м сигнала поколение Высокая
История изменения цены
*Текущая стоимость 1 940,34 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 2309.88 руб. | 2424.67 руб. | 2366.5 руб. |
| Feb-18-2026 | 2289.49 руб. | 2403.6 руб. | 2346 руб. |
| Jan-18-2026 | 1921.97 руб. | 2017.29 руб. | 1969 руб. |
| Dec-18-2025 | 2250.24 руб. | 2363.64 руб. | 2306.5 руб. |
| Nov-18-2025 | 1959.7 руб. | 2057.97 руб. | 2008 руб. |
| Oct-18-2025 | 2212.0 руб. | 2323.94 руб. | 2267.5 руб. |
| Sep-18-2025 | 2192.90 руб. | 2302.81 руб. | 2247 руб. |
| Aug-18-2025 | 2173.5 руб. | 2282.92 руб. | 2227.5 руб. |
| Jul-18-2025 | 2153.24 руб. | 2261.16 руб. | 2207 руб. |
Описание товара
Modname = ckeditor
AD9764Высокая скоростьДаМодульнаяV2.0
1 Введение модуля
Высокая скоростьДаВыбор модуляАдиКомпании14 битВысокая скоростьДаКонвертерAD9764,AD9764Самая высокая частота выборки составляет125MSPS, На чипе эталонного напряжения, соответствуют промышленным приложениям. Модуль состоит из16pinЦифровой интерфейс, высокая скоростьДаТрансформация, дифференциал в один терминал,7Подключен к пассивному фильтру, усиление сигнала, выходной интерфейс сигнала и управление питанием (+ 5 ВПоворот-5 ВИ3,3 V) И т. Д. Схема блока выглядит следующим образом:
Блок-схема
Основные особенности модуля заключаются в следующем:
(1) Частота дискретизации :Самый высокий125MSPS.
(2) Пиковое значение выхода аналогового сигнала :600 мВ ~ 6 В(±300 мВ ~±3 в).
(3) Полоса пропускания аналогового сигнала (6Vpp):
①Выходная эллиптическая фильтрацияПропускная способность:-1 дБПолоса пропускания14MHzabout,-3 дБПолоса пропускания26MHzabout.
②Выходной фильтр BesselПропускная способность:-1 дБПолоса пропускания7MHzabout,-3 дБПолоса пропускания13 МГц.
(4) Уровень цифрового интерфейса :3,3 V.
(5) Модуль питания :+ 5 ВОдиночный источник питания.
(6) Существует два типа аналогового интерфейса вывода сигнала: один2,54Шаг контактный интерфейс, одинSMAИнтерфейс (по умолчанию).
(7) Интерфейс цифрового сигнала:2×8Двойной ряд2,54Разделительная база, направление вниз.
(8) МодульнаяД/аСуществует три способа подключения преобразованного напряжения: ИспользуйтеAD9764Ссылка на напряжение чипа (по умолчанию); Используйте потенциометр на модуле для регулировки; Используйте внешний вход.
(9) Этот модуль проектирует гнездоGND, Он используется для подключения заземления зонда мультиметра, чтобы облегчить тестирование пользователя.
(10) В соответствии с реальными потребностями пользователей, выберите эллиптическую версию фильтра или версию фильтра Bessel; Эллиптическая версия фильтра выводится на сигнал синусоидальной волны, выход квадратной волны и треугольной волны имеет overshoot at Восходящий край или падающий край; Фильтр Bessel для квадратной волны и треугольной волны на выходе, нет перегрева при подъеме или падении края сигнала, но выходная полоса пропускания синусоидальной волны будет Поражен.
2 модуля интерфейса

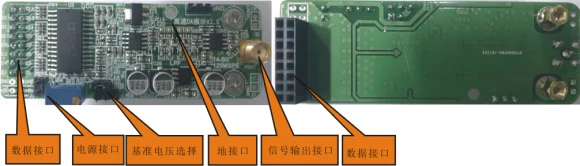

Есть два типа интерфейса выхода аналогового сигнала, один-контактный разъем, один-SMAИнтерфейс(Рекомендуемое использованиеSMAВходной сигнал интерфейса); Интерфейс данных принимает16pinО2,54Интервал базового интерфейса. Схема интерфейса модуля показана на рисунке ниже.
Схема интерфейса модуля
Метод подключения интерфейса 3 модуля

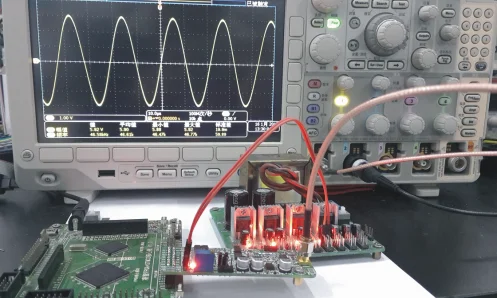

Высокая скоростьДаТестирование модуля необходимо использоватьДаКонтроллер преобразования(Общее использованиеFPGA),+ 5 ВЛинейный Регулируемый источник питания(Маленькая пульсация)И источник сигнала. Хранение использованияЛинейный Регулируемый блок питания、C8051F/STM32 + FPGAОсновная платаИ200 МГцОсциллограф Схема тестового подключения показана на рисунке ниже.
Схематическая схема подключения среды тестирования модуля
4 Эффект отладки модуля
Условия тестирования:Внутренний контрольный тест1,2 в, Пиковое значение выхода модуля6 вО. Синусоидальная волна (эллиптический фильтр) характеристики амплитудной частоты на выходе показаны в таблице ниже.
| Частота |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
2 МГц |
| Rangemv |
6120 |
6120 |
6160 |
6160 |
6160 |
6160 |
| Частота |
3 МГц |
4 МГц |
5 МГц |
6 МГц |
7 МГц |
8 МГц |
| Rangemv |
6120 |
6080 |
6040 |
6000 |
5960 |
5880 |
| Частота |
9 МГц |
10 МГц |
11 МГц |
12 МГц |
13 МГц |
14 МГц |
| Rangemv |
5840 |
5800 |
5760 |
5720 |
5640 |
5600 |
| Частота |
15 МГц |
16 МГц |
17 МГц |
18 МГц |
19 МГц |
20 МГц |
| Rangemv |
5520 |
5440 |
5400 |
5280 |
5200 |
5080 |
| Частота |
21 МГц |
22 МГц |
23 МГц |
24 МГц |
25 МГц |
26 МГц |
| Rangemv |
5000 |
4920 |
4800 |
4640 |
4520 |
4400 |
| Частота |
27 МГц |
28 МГц |
29 МГц |
30 МГц |
31 МГц |
32 МГц |
| Rangemv |
4160 |
3880 |
3560 |
3200 |
2760 |
2280 |
| Частота |
33 МГц |
34 МГц |
35 МГц |
|
|
|
| Rangemv |
1760 |
1360 |
1040 |
|
|
|

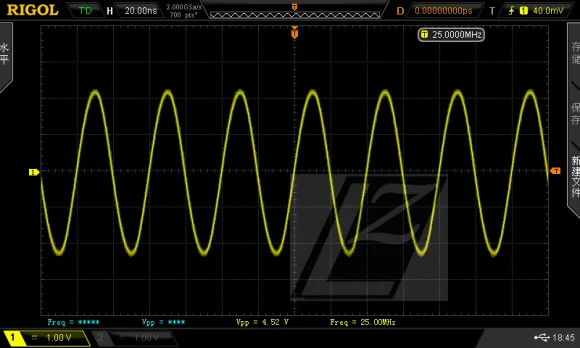

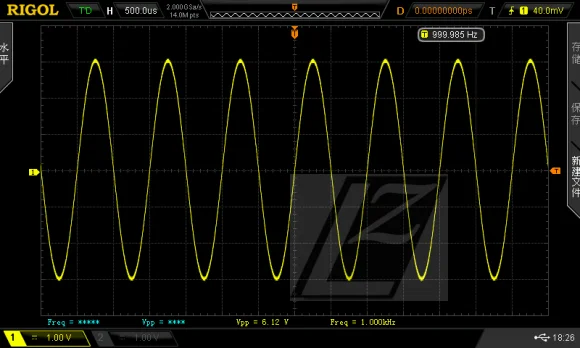

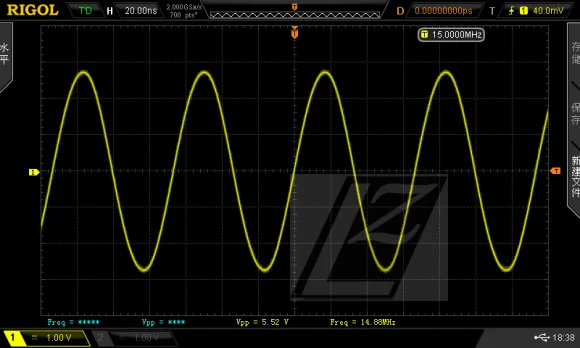

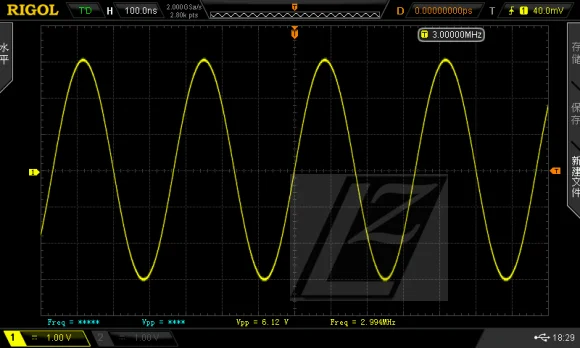

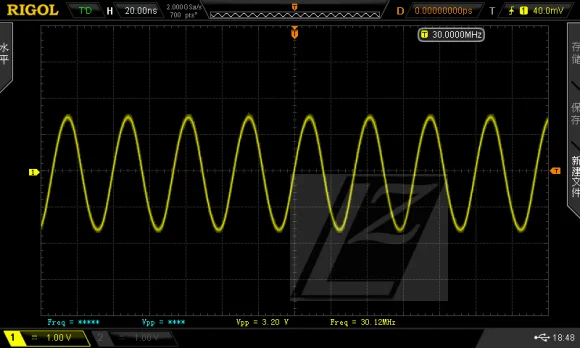

Изображение эффекта синусоидального сигнала на выходе

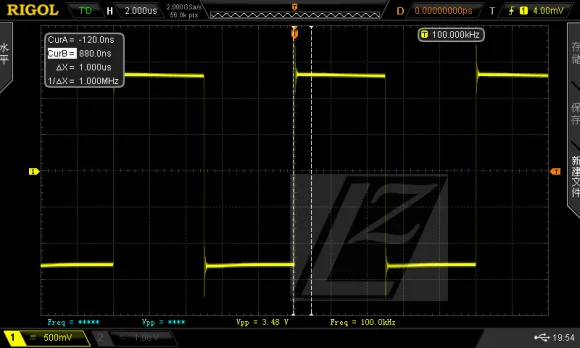

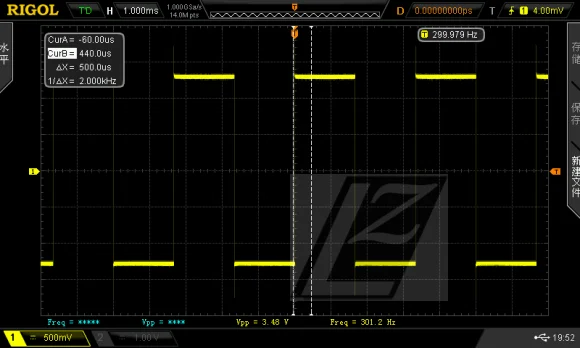

Схема выходного эффекта квадратного волнового сигнала

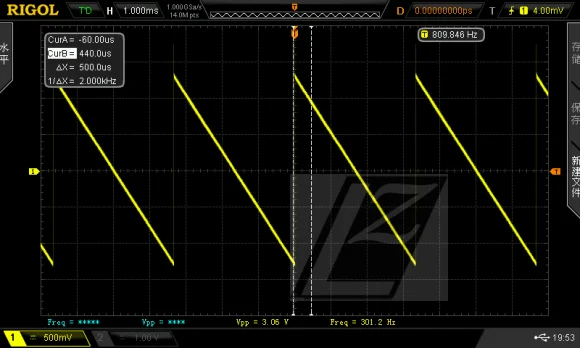

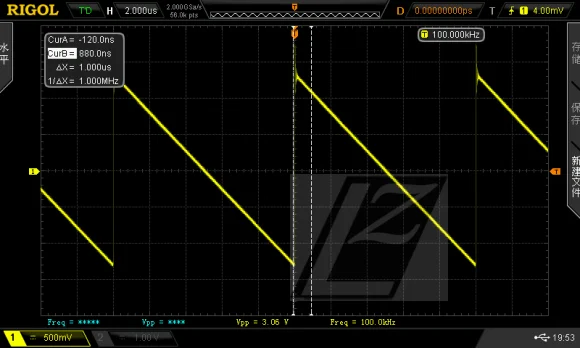

Изображение эффекта выходного сигнала треугольной волны

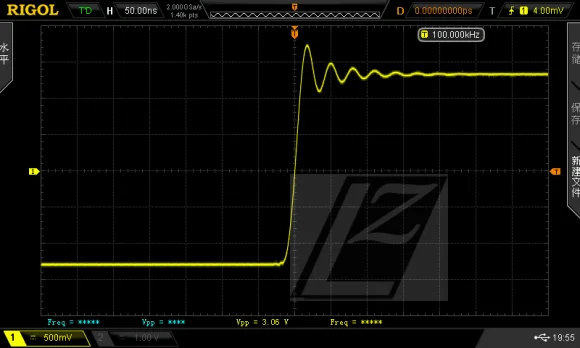

Будьте внимательны: Выход квадратной волны и треугольного волнового сигнала, из-за характеристик эллиптического фильтра, подъемная кромка и падающий край выходного сигнала будут иметьOvershootФеномен, увеличивающийся край показан на рисунке ниже, сигнал имеет явное явление превышения.

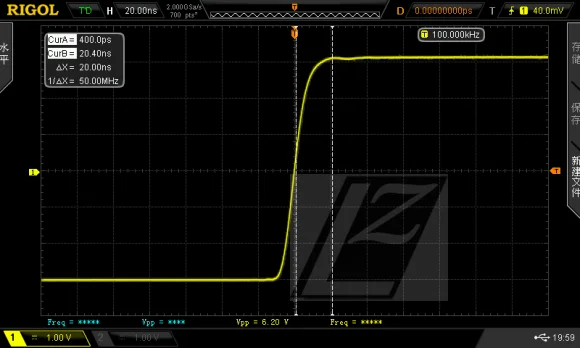

Есть версии для выхода квадратной волны и треугольной волны, фильтр Bessel фильтрует, нет перегрева на подъеме или падении края квадратной волны и треугольной волны.Но из-за особенностей фильтра Bessel полоса пропускания синусоидального выхода будет зависеть, Синусоидальная волна модуля-1 дБПолоса пропускания составляет около7 МГц,-3 дБПолоса пропускания составляет около13 МГц,Когда сигнал больше20 МГцВремя, форма волны будет дрожать (частота изображения не фильтруется). Верхний край выходного квадратного волнистого фильтра Bessel показан на рисунке ниже, его приподнятый край нежен без перегрева.
