Высокоскоростной модуль DDS AD9854 генератора сигналов синусоидальной волны

Высокоскоростной модуль DDS AD9854 генератора сигналов синусоидальной волны

Название = ckeditor

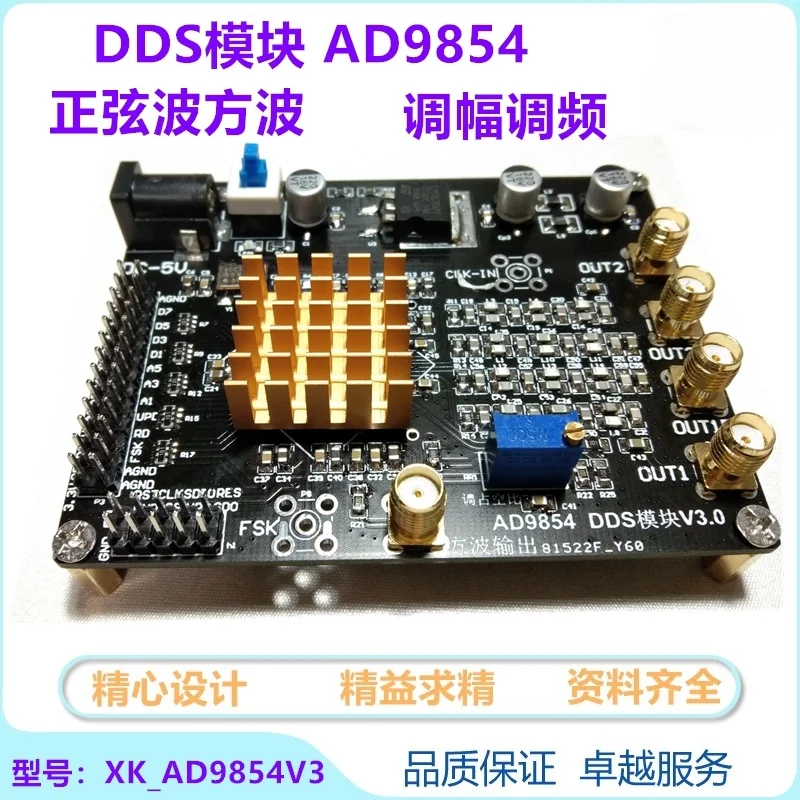

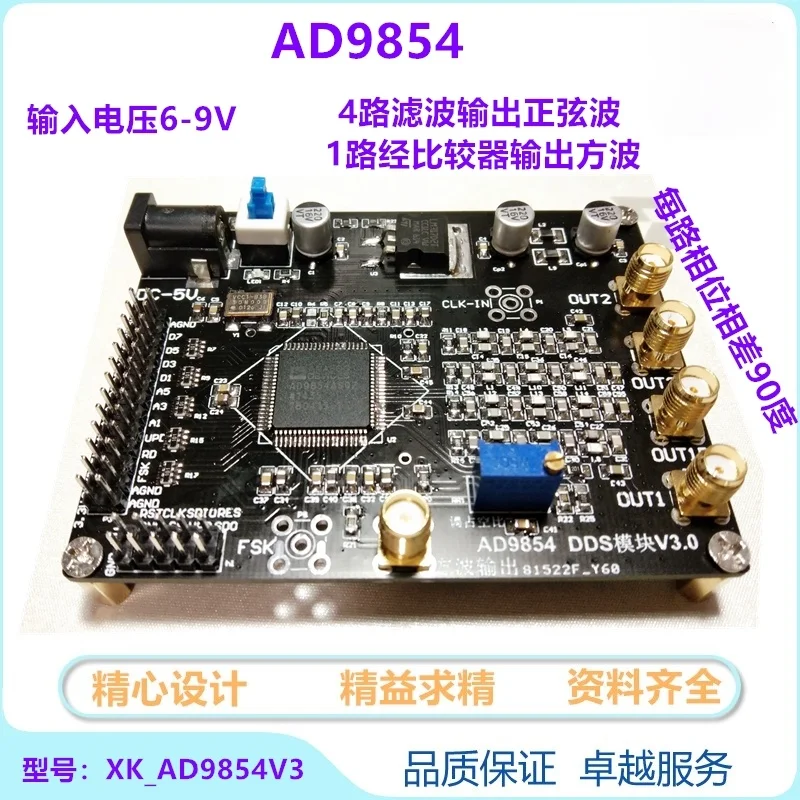

Высокоскоростной модуль DDS AD9854 модуль генератор сигналов Синусоидальная волна генератор сигналов квадратной волны с фильтром

Xinke Electronic icsad9854modularv3.0

1 Введение в модуль

(1) Введение чипа

Цифровой синтезатор ad9854является высокоинтегрированным устройством, он использует передовые технологии ddstechnology, в чипе встроены две магистрали. Высокопроизводительный Ортогональный преобразователь может быть выведен с помощью цифровой программы, QTwo way синтетический сигнал. Управляемый часами высокой стабильности, ad9854будет производить высокостабильную частоту, фазу, амплитуду, программируемые синусоидальные и косиновые сигналы, используемые в качестве локального генератора для связи, радара, И т. Д. Ad9854ofddscore has48Bit разрешение частоты (системные часы stay300MUnder, разрешение частоты может достигать 1UHZ). Выходное 17 бит фазовое усечение обеспечивает хороший свободный динамический диапазон. AD9854 позволяет увеличить частоту выходного сигнала до МГц, выходная частота цифровой модуляции может достигать МГц. Благодаря внутреннему высокоскоростному компаратору синусоида преобразуется в выход квадратной волны, его можно использовать как Удобный генератор часов. Есть два устройства 14 бит фазового Регистра и рабочие контакты abpsk. Для более высокого заказа, модуляция, доступная пропускная способность/изменение интерфейса, управление фазами, выполнение слов. Он имеет два цифровых квадратурных программируемых амплитудных модулятора более 12 бит и функцию включения и выключения формирования, и имеет очень хороший контролируемый выход квадратной волны. В то же время, функция импульсной модуляции также Имеет важное применение в широкополосной частоте. Ad9854of300mсистемные часы могут быть установлены на 4xand20x программируемая схема управления получается с помощью более низких внешних опорных часов. Часы Direct300MThe также могут быть односторонними или дифференциальными входами. Ad9854существует также режим одноконтактного ввода fskand улучшенного slopeFSKoutput. AD9854: адаптер advanced0.35micron comstechnology in3.3vодиночный источник питания обеспечивает Мощные функции.

AD9854Use space saving80footLQFPResearch на упаковке для поверхностного монтажа и улучшение рассеивания тепла на 80 футов и 90 контактов и совместимость с одночастотным режимом генератора сигналов AD9854. допустимая температура для конкретной работы-диапазон промышленного класса:-40 °C 85 градусов

(2) введение выходного сигнала

Двухсторонний 2 ортогональных сигнала, общий 4-сторонний синусоидальный сигнал, выход без нагрузки vppup to500mVabout, амплитуду можно контролировать с помощью программирования. Квадратный волновой сигнал, выход без нагрузки от vppup до 2,5 В. А также asFSK,RFSK,BPSK, выход волновой модуляции.

Конструкция ортогонального сигнала output-1dBBandwidth is70mоколо,-3 дбпропускная способность is100mоколо, максимальная выходная частота теории квадратных волн МГц.

Квадратурный сигнал inDC-40MAs для диапазона, плоскость значения выходной амплитуды хорошая, небольшая погрешность амплитуды, стабильность частоты меньше than10-4.

(3) введение источника питания

Модуль содержит схему стабилизации напряжения источника питания, внешний источник питания input5-9V. Потому что ток модуля составляет large200-400mA. Надежный источник питания необходим для источника питания, вы не можете получить его из блока питания компьютеризованного интерфейса.

(3) периферийная схема

Модуль имеет 4 дополнительных синусоидальных выходных сигнала, все из них 120 мА, 7 второй заказ, пассивные фильтрующие цепи; Односторонний выход квадратной волны, рабочий цикл регулируется регулируемым резистором.

(4) введение интерфейса

Предоставлен 5. Это выходной интерфейс channelSMAOutput и 1. Два интерфейса для опорных часов, 1 индивидуальный интерфейс модуляции сигнала.

Все цифровые интерфейсы выводятся на расположение контактов, они делятся на интерфейс параллельного управления и интерфейс последовательного управления.

(5) Размер

Модуль компактный размером 85X66 мм.

2 модуля функционального интерфейса

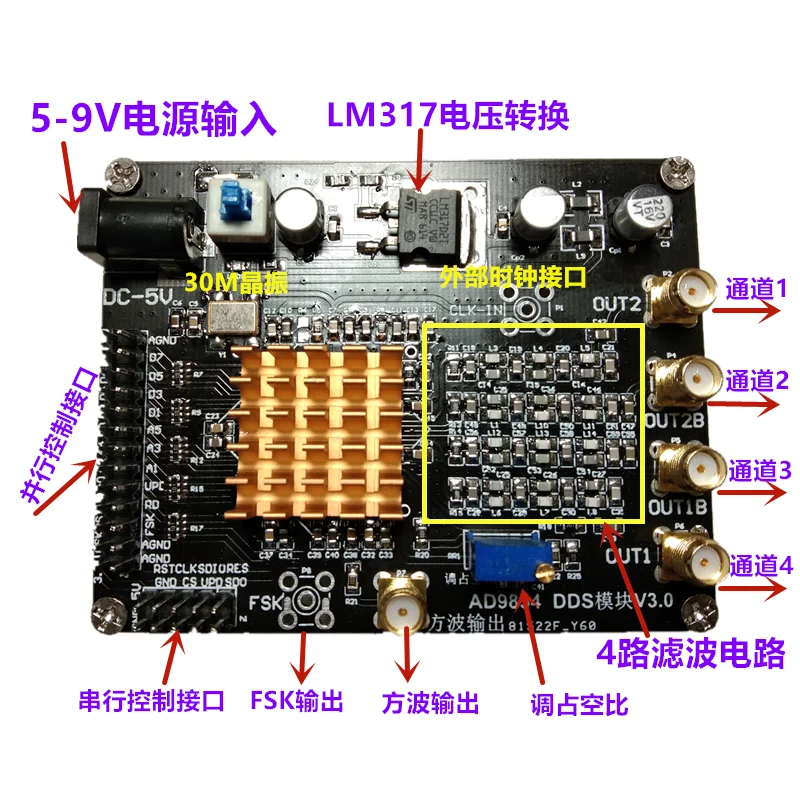

Схематическая схема каждого интерфейса модуля показана на рисунке. Интерфейс управления подключен к микрокомпьютеру с одним чипом через контакт, Интерфейс сигнала через выход интерфейса SMA.

Chart2.1Схема интерфейса модуля

Метод подключения интерфейса 3 модуля

Модуль подключен к MCU через интерфейс управления, а отладка показана на рисунке ниже.

Chart3.1Схема подключения отладки через интерфейс последовательного управления

4. Эффект отладки модуля

1. Испытание на выходе синусоидальной волны

100K,1M,10M,30M,50M,80M

2. Испытание на выход квадратной волны

3. Тест сигнала модуляции: FSK,BPSK,OSK,RFSK

5 информация введение

1 (использование программного обеспечения) программное обеспечение.

2 (базовая программа) последовательная и параллельная программа тестирования драйверов.

3 Руководство пользователя 、 схема pdfVersion и руководство по чипу;

6 список доставки

(1) Набор еды1

7. Подключение других аксессуаров

Напоминание, затухание общих линейных помех относительно велико, и эффект плохой, поэтомуЯ купил модуль, вы также можете купить его Соединительный разъем, RF разъем подключен к выходному сигналу,Вы можете нажать на следующую ссылку, чтобы сделать снимок:
