Модуль RS485 DAQ 6AI 4DI 4DO аналоговый цифровой изолированный входной сигнал сбор данных



Сохраните в закладки:

Цена:5 111,74RUB
*Стоимость могла изменится

Количество:


Новое поступление

Starhead Automation Store

Starhead Automation Store

Магазина Starhead Automation Store работает с 14.08.2010. его рейтинг составлет 93.03 баллов из 100. В избранное добавили 2258 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 3622 наименований товаров, успешно доставлено 2986 заказов. 574 покупателей оставили отзывы о продавце.

Характеристики

Модуль RS485 DAQ 6AI 4DI 4DO аналоговый цифровой изолированный входной сигнал сбор данных

История изменения цены

*Текущая стоимость 5 111,74 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-18-2026 6491.17 руб. 6621.41 руб. 6556 руб.
Jan-18-2026 5264.42 руб. 5369.88 руб. 5316.5 руб.
Dec-18-2025 6389.72 руб. 6517.59 руб. 6453 руб.
Nov-18-2025 6338.58 руб. 6465.29 руб. 6401.5 руб.
Oct-18-2025 5060.62 руб. 5161.29 руб. 5110.5 руб.
Sep-18-2025 6235.80 руб. 6360.77 руб. 6297.5 руб.
Aug-18-2025 6184.58 руб. 6308.1 руб. 6246 руб.
Jul-18-2025 6133.12 руб. 6256.32 руб. 6194.5 руб.

Описание товара

Модуль RS485 DAQ 6AI 4DI 4DO аналоговый цифровой изолированный входной сигнал сбор данныхМодуль RS485 DAQ 6AI 4DI 4DO аналоговый цифровой изолированный входной сигнал сбор данныхМодуль RS485 DAQ 6AI 4DI 4DO аналоговый цифровой изолированный входной сигнал сбор данныхМодуль RS485 DAQ 6AI 4DI 4DO аналоговый цифровой изолированный входной сигнал сбор данных






1. Описание продукта

  • 6 ч один терминал аналоговые входные (DC 0-20mA/4-20mA), а также с помощью независимых 12 бит промышленной AD коллекция чип
  • 4 ch оптоэлектронная изоляция цифровой вход и выход (NPN транзистор открытый коллектор выход)
  • Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелями
  • Коммуникационный, входной и выходной светодиодный статус
  • Схема связи предназначена для защиты от помех и помех
  • Может использоваться для сбора сигналов и управления промышленным полевым аппаратом
  • 3 года гарантии качества для нормального использования



2. Параметры

  • Аналоговый Входной канал 6 ch одиночный терминал
  • Аналоговый Входной Тип DC 0-20mA/4-20mA
  • Точность аналогового ввода ± 0,02 мА
  • Цифровой входной канал 4 ch (активный низкий)
  • Цифровой выходной канал 4 канала (NPN транзистор открытый коллектор выход, 500 мА)
  • Рабочая температура-20-70 °C
  • Внешний источник питания DC 9V-30V/2W
  • Изоляции защиты 1500VDC
  • Метод установки стандартный DIN направляющая или винт
  • Размер 125 × 73 × 35 мм



3. Интерфейс высокой четкости



AVcc

Внешний блок питания с положительным входом

AGnd

Внешний блок отрицательного ввода терминала

AI_1 +

Положительной клемме-1 шт.St Аналоговый вход

AI_2 +

Положительной клемме 2Nd Аналоговый вход

AI_3 +

Положительной клемме 3Rd Аналоговый вход

AI_4 +

Положительной клемме 4Th Аналоговый вход

AI_5 +

Положительной клемме 5Th Аналоговый вход

AI_6 +

Положительной клемме 6Th Аналоговый вход

Gnd

 Заземление, подключение к отрицательному терминалу аналоговых входов

Gnd

Сигнал заземления, подключение к отрицательному терминалу аналогового входа

DI_01

 1St Цифровой вход

DI_02

 2Nd Цифровой вход

DI_03

 3Rd Цифровой вход

DI_04

 4Th Цифровой вход

DO_01

 1St Электронные сигареты с цифровым выходом

DO_02

 2Nd Электронные сигареты с цифровым выходом

DO_03

 3Rd Электронные сигареты с цифровым выходом

DO_04

 4Th Электронные сигареты с цифровым выходом

485A

RS485 сигнала A +

485B

RS485 сигнала в-режиме

4 цифровая/аналоговая схема применения

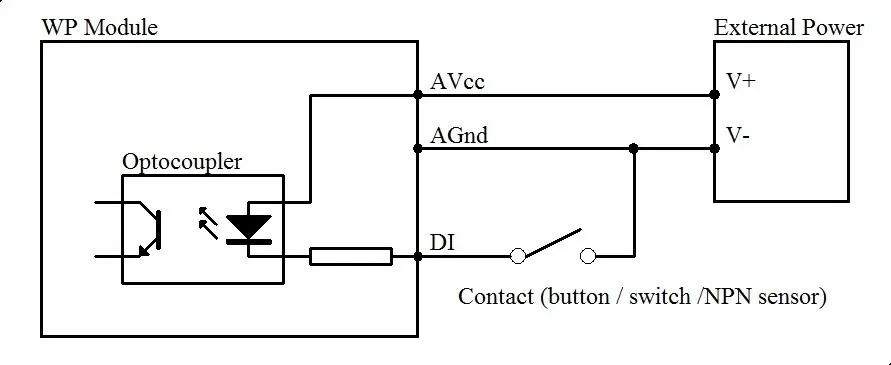

    4,1 цифровой вход схема

9038-1

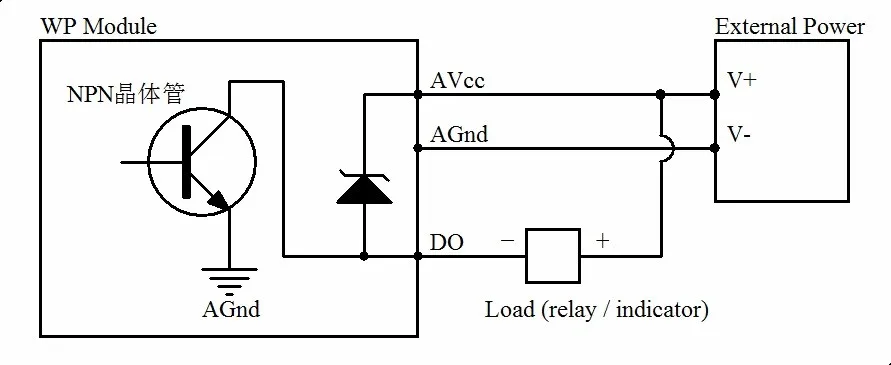

4,2 электронные сигареты с цифровым выходом схема

9038-2

4,3 аналоговые входные схема

9038-3

5 Связь инструкция

5,1 Коммуникационный параметр (настройка по умолчанию) : 9600,N,8,1



Параметр

Описание продукта:

9600

Скорость передачи данных

N (без проверки)

Проверьте Бит

8

Данные бит

1

Стоп-бит



5,2 команда для сбора входного сигнала аналогового количества:



Отправка: 01 03 00 00 00 06 C5 C8 (например/шестнадцатеричный)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов: 01-FE

03

1

Код функции

03-Чтение регистра

0000

2

Адрес регистра

(4x режим)

0000-аналоговый входной адрес первого регистра

0006

2

Чтение длина

0006-чтение 6 регистров

C5C8

2

CRC код проверки

CRC проверьте код для всех данных

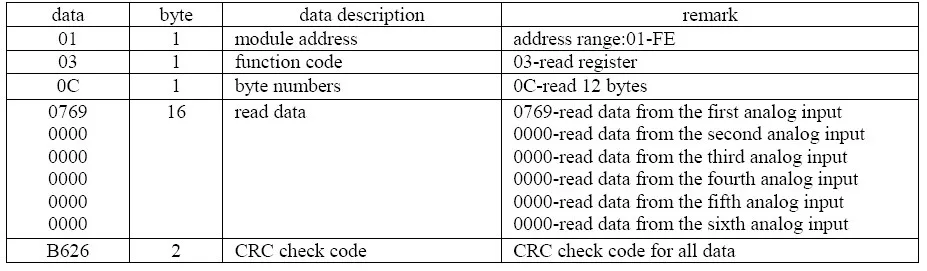

Приема: 01 03 0C 07 69 00 00 00 00 00 00 00 00 00 00 B6 26 (например/шестнадцатеричный)

9038-5



Полученная команда означает, что данные первого аналогового ввода «0769», и они равны 1897 в десятичном, затем заменяются в fomula: I = (данные * 20)/4095 =(1897*20)/4095 ≥9.26 мА. Ток в другом канале-0ма.



5,3 команда для сбора цифрового ввода:

Отправка: 01 02 00 00 00 04 79 C9 (например/шестнадцатеричный)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов 01-FE

02

1

Код функции

02-входной бит для чтения

0000

2

Адрес ввода

(1x режим)

0000-исходный адрес входного бит

0004

2

Длина считывания входного бит

0004-чтение 4 входных бит

79C9

2

CRC код проверки

CRC проверьте код для всех данных



Получение: 01 02 01 05 61 8B (пример/гексадикальный)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов 01-FE

02

1

Код функции

02-входной бит для чтения

01

1

Байт цифры

01-чтение одного байта длины

05

1

Считывать данные

05-статус входного бит считывания

618B

2

CRC код проверки

CRC проверьте код для всех данных

Преобразование данных чтения «05» в 2 шестигранных результатов «00000101», последние 4 номера активны. Слева направо, она представляет собой 4 цифровой входной канал статус DI_04 ~ DI_01. Здесь это означает, что DI_03,DI_01 имеет вход, но другие нет.



5,4 команда для цифрового выхода (несколько элементов управления):

Отправка: 01 0F 00 00 00 04 01 03 7E 97 (например/шестнадцатеричный)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов 01-FE

0F

1

Код функции

0F-write нескольких в рулонах

0000

2

Катушка адрес

(0x режим)

0000-начальный адрес катушки

0004

2

Напишите длина катушки

0004-запись 4 катушек

01

1

Запись данных байт

01-запись одного байта данных

03

2

Записи данных

03-запись выходного состояния 4 катушки

7E97

2

CRC код проверки

CRC проверьте код для всех данных



Приема: 01 0F 00 00 00 04 54 08 (например/шестнадцатеричный)

Преобразование данных чтения «03» в 2 шестигранных результатов «0000 0011», последние 4 номера активны. Слева направо, она представляет собой 4 цифровой выходной канал статус DI_04 ~ DI_01. Здесь это означает, что DO_02,DO_01 имеет выход, но другие нет. Когда модуль получает правильную команду, он будет совершать соответствующие действия и отправлять ответ обратно мастеру. Это успешная коммуникация.

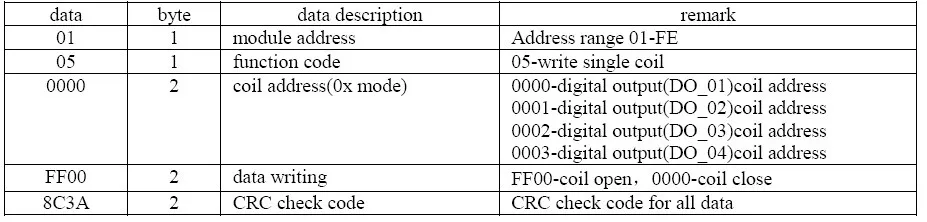

5,5 команда для цифрового выхода (одно управление):

  Отправка: 01 05 00 00 FF 00 8C 3A (пример/гексадецималь)

9038-6


Получение: 01 05 00 00 FF 00 8C 3A (пример/гексадикал)



Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.

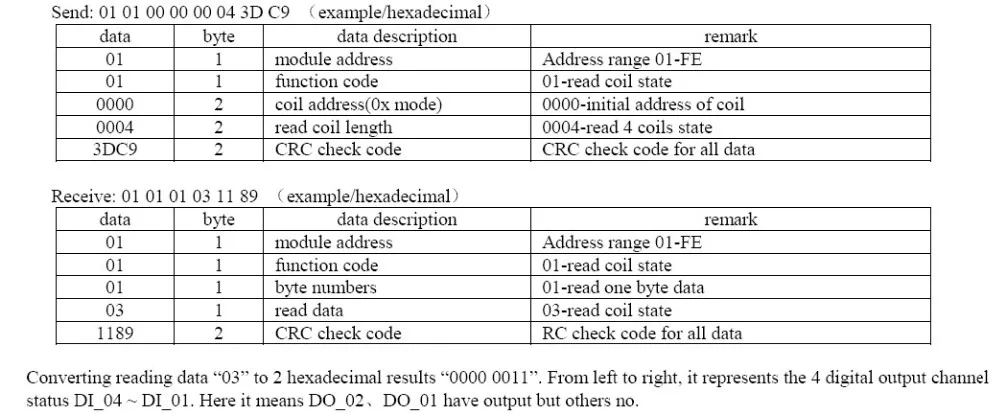

5,6 команда для государственного сбора цифрового выхода:

9038-7



5,7 команда для настройки Адреса модуля:

Отправка: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)

Дата

Байт

Описание данных

Обратите внимание

00

1

Адрес модуля

00-Отправка группы

06

1

Код функции

06-запись одного регистра

0064

2

Адрес регистра

(4x режим)

0064-изменить адрес модуля

0001

2

Записи данных

Установите новый адрес для модуля, диапазон 0001-00FE

0804

2

CRC код проверки

CRC проверьте код для всех данных



Приема: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)

Эта команда означает отправить код в модуль, установить адрес модуля как 01, эта настройка может быть сохранена при выключении питания; По умолчанию адрес модуля 01, Каждый адрес модуля может быть присвоен отдельно при использовании нескольких модулей для сети. Необходимо учитывать, что только один модуль может быть использован в сети 485 при использовании нескольких адресов отправки, в противном случае все модули будут использовать один и тот же адрес в сети 485. Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.

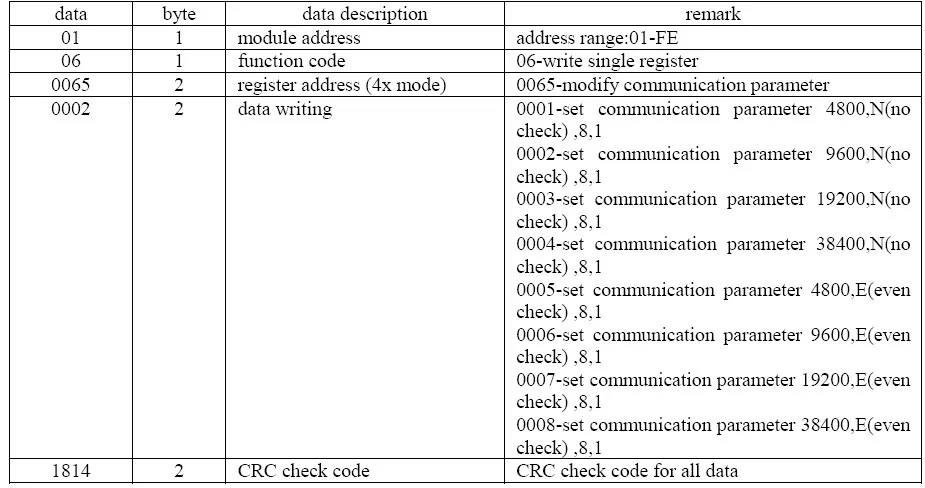

5,8 команда для настройки параметров связи:

Отправка: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

9038-8

Приема: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

Эта команда означает отправить код в модуль и установить параметр связи как «9600, N (без проверки), 8, 1». Этот параметр может быть сохранен при выключении питания. Параметр связи по умолчанию-«9600, N (без проверки), 8, 1». Необходимо обратить внимание, при выборе правильного параметра связи в настройках связи и перезапуске терминала связи будет выполнена Настройка. Как правило, чем ниже скорость передачи данных, тем ниже скорость транзакции, но выше стабильность транзакции. Обратное также верно. Когда модуль получает правильную команду, будут приняты соответствующие действия и ответ будет отправлен обратно к мастеру. Это успешная коммуникация.



6. Светодиодный индикатор

  • При включении модуля светодиод зеленый.
  • Когда модуль находится под связью, светодиодный мерцает.
  • Когда модуль получает правильную команду, светодиодный зеленый цвет.
  • Когда модуль получает неверную команду или команду для других модулей, светодиодный индикатор красного цвета.

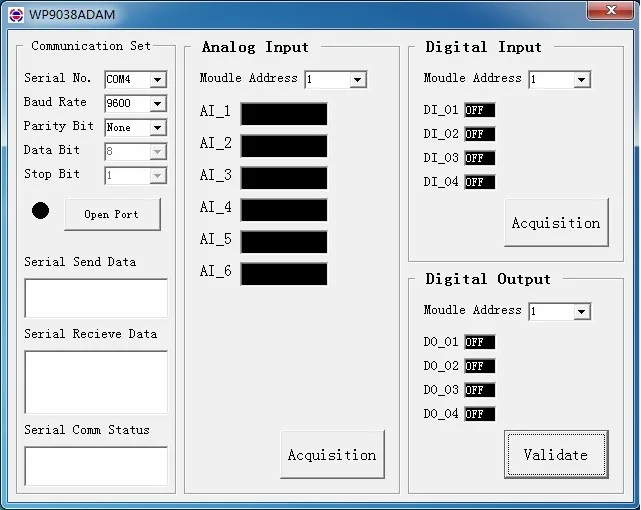

7. Инструкция по отладке ПК

Этот модуль обеспечивает программное обеспечение для настройки параметров и проверки функций. Выполните следующие действия:

  • Подключите модуль и компьютер с помощью конвертера RS485.
  • Подключите питание 12 В или 24 В с модулем и включением питания. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.
  • Откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно функционального теста или настройки параметров.
  • Установите правильный параметр, откройте интерфейс связи.
  • Выберите соответствующие настройки, коллекцию и элементы управления.

9038-9

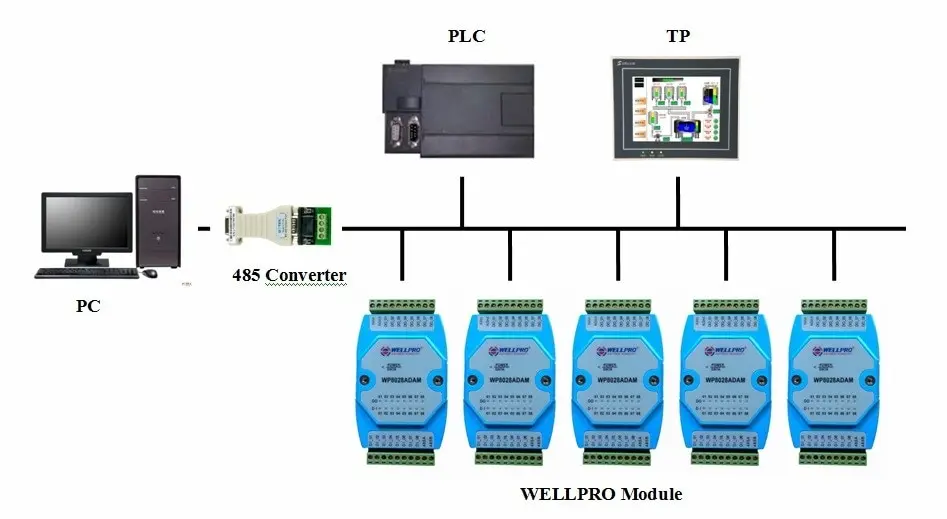

8. Сетевая схема RS485

3066-4
