C O2 лазерный контроллер MPC6525

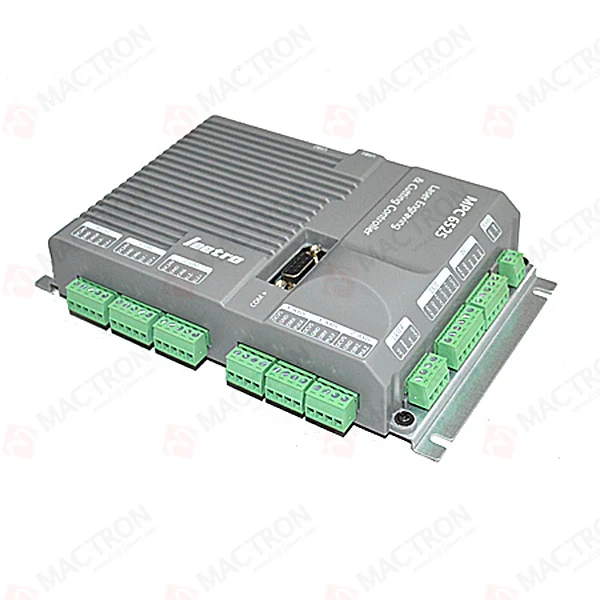

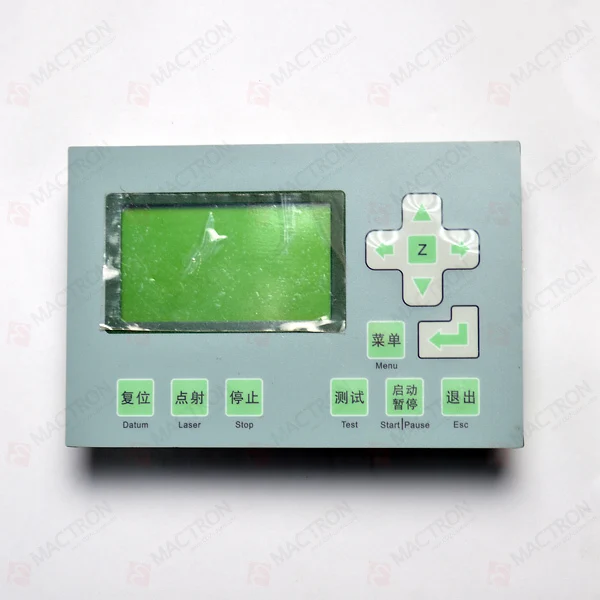

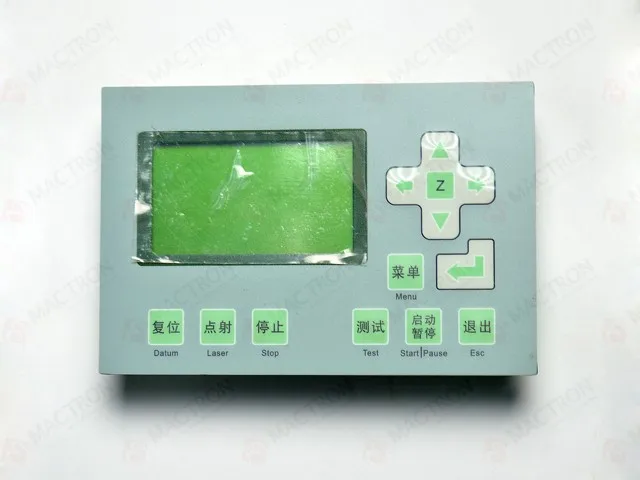

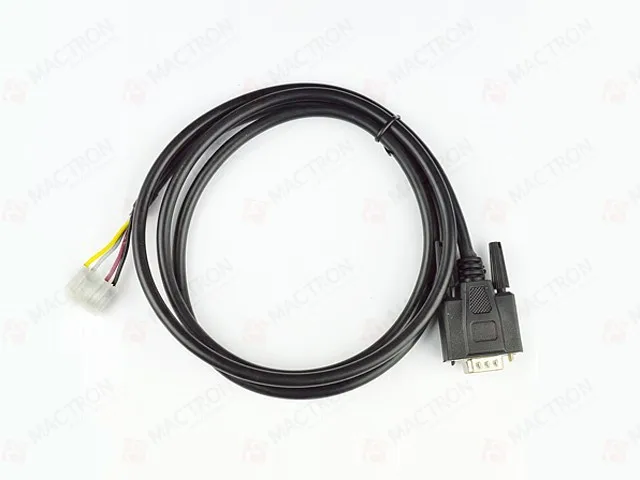

(Материнская плата лазерного контроллера + панель+ Адаптер +Кабель)

1. Особенности:

Лазерный контроллер Leetro MPC6525,Advanced stand-ONE 3-axis motion controller предназначен для лазерной гравировки и резки приложений. Включает в себя передовой программируемая вентильная матрица (FPGA) и 32-битный DSP, MPC6525 предоставляет специальные motion функции управления. Контроллер движения MPC6525 известен как высокая производительность, высокая стабильность, длительный срок службы, высокая производительность затрат; Это лучшая система лазерного управления для лазерной гравировки и резки.

2. Pin No./Pin Описание:

X1: входной интерфейс питания (24 В постоянного тока)

NПримечание: MPC6525 контроллер движения принимает моно 24VDC источник питания. Другие контакты питания являются выходными

JP1:

Примечание:JP1 связан с X3, X4 и X5. Если напряжение 24 В требуется для портов входного сигнала X3, X4 и X5, перемычка должна быть подключена к Pin1 и Pin2. Если требуется напряжение 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin5 из X3, X4 и X5.

JP2:

Примечание:JP2 имеет отношение к Y2. Для аналогового контроля мощности лазера, снимите перемычку, подключите лазерную мощность к Pin2. Для лазерного управления PWM, подключите питание к Pin3.

JP3:

Примечание: JP3 связан с Y1. Если выход Y1 для привода реле 24 В, перемычка должна быть подключена к Pin1 и Pin2. Чтобы управлять реле 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin6 Y1.

JP4:

Примечание: JP4 связан с X2. Если требуется 24 В для общего ввода X2, перемычка должна быть подключена к Pin1 и Pin2. Если требуется напряжение 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin5 от X2.

3. Проводка:

Ограничительные и исходные переключатели, применяемые с системой лазерного управления MPC6525, могут быть контактными переключателями или датчиком приближения NPN. Цифровые выходы MPC6525 могут управлять промежуточным реле или фотомуфтой. См. Следующую схему подключения.

Шаговые двигатели или цифровые серводвигатели получают импульсные/указательные выходы, генерируемые лазерным контроллером MPC6525. См. Следующую схему проводки импульсных/указательных сигналов.

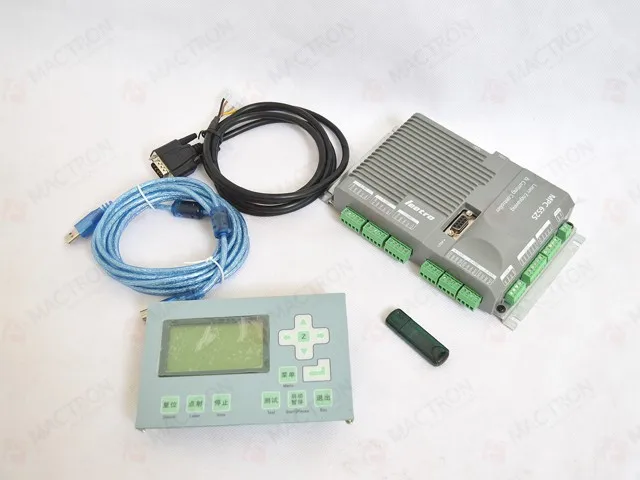

4.Фотографии системы лазерного контроллера Co2 MPC6525:
