2015 FY-91Q FPV GPS и КОМПАС Модуль multi-ротор Контроллер Stablizer Навигация Автопилот Система FPV Полета Navigation Edition

особенности:

FY-91Q multi-ротор Контроллер Stablizer Навигация Автопилот Система FPV Полета

ЭТО FY91Q МОДУЛЬ ТОЛЬКО, GPS и КОМПАС МОДУЛЬ, УПОМЯНУТЫХ В РАЗДЕЛЕ ХАРАКТЕРИСТИК ДОЛЖНЫ БЫТЬ ПРИОБРЕТЕНЫ ОТДЕЛЬНО.

FY91Q MULTI РОТОРА СИСТЕМЫ
основы о том, как работает система:
· инерционный Стабилизатор: Fy91q использует отношение полета система стабилизации (AFSS)
который является инерциальной зондирования основан. система также включает в себя автономные позиционирования
и управления полетом.
· Fy91q AFSS объединяет трехосный гироскоп в сочетании с трехосной
акселерометров чувствовать и создать без дрейфа 3 мерных система стабилизации.
· Fy91q также использует GPS и барометрического измерения давления, чтобы получить точные
самолет позиционирования и высоты.
· путем объединения данных датчика от гироскопов и акселерометров, вместе с высоты
и GPS позиционирование, точной инерциальной навигации и системы автопилота формируется.
исправлена позиционируется и высоты наведении и возвратиться домой просто хлыст.
· как этот продукт находится в стадии интенсивных Исследований и Разработок, FeiYu Tech имеет
позволяет обновления прошивки через USB-TTL Разъем. как новые алгоритмы
разработаны для системы автопилота вы можете скачать обновления прошивки от наших
веб-сайт.
барометр и GPS и КОМПАС модуль
v управления FY-91Q модуль включает в себя точную датчик барометрического давления. в
запуск, взлета точки давления воздуха измеряется, обеспечивая автопилот с
точной относительной высоты данных.

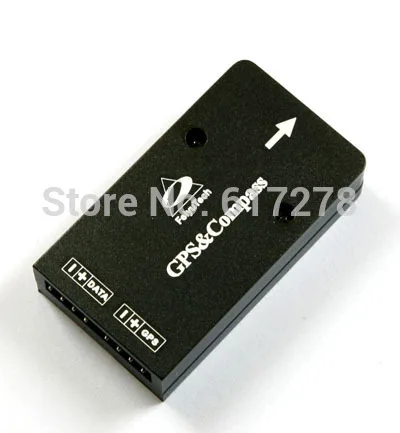

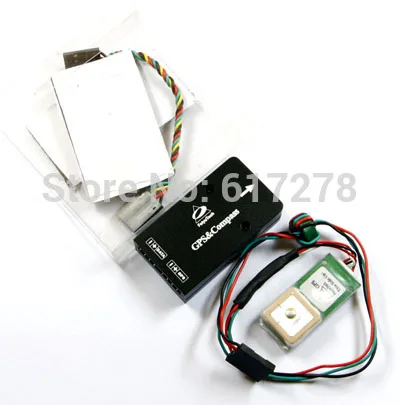

v GPS и КОМПАС МОДУЛЬ (приобретается отдельно)
состоит из трех оси магнитный датчик и высокая чувствительность GPS приемника. это
модуль позволяет автопилот ощутить ход полета и точное местоположение
самолетов.
v Заметим, что если FY91Q не подключен GPS и КОМПАС модуль, он будет
функция как чисто, как полет стабилизатор для мульти ротора самолетов. Автопилот система
не может заниматься.
v Для автопилота для функции, GPS Приемник должен обнаружить, по меньшей мере 5 спутников.

автопилот Функция
текущая прошивка FY91Q поддерживает два автопилот функции; фиксированной высоте Авто Hover
и автоматизированная Вернуться на Главную. для автономного полета, GPS и Компас
модуль должен быть подключен к FY91Q.
· авто Hover
o 3 мерных позиционирования GPS используется для автоматического поддержания самолета
наведите положение и высоту.
o Точность положение зависания (диапазон) зависит от ветра и скорости.
о, Когда дроссель увеличивается высота самолета будет увеличиваться. если
самолет переехал в другое место (через БОЛЕЕТ или ЭЛЕМЕНТОВ), после освобождения
ручки управления самолет будет автоматически держать позиции и парят в
новое место.
· автоматизированная Вернуться на Главную
о, используя GPS позиционирования, автопилот вернет самолетов
отправной точкой после активации Режим РУТ.
o По достижении начальную точку (главная) автопилот будет активировать Hover
режим, поддержание положение и высоту в ожидании ваших дальнейших
инструкции.
o и установить Дома, минимум 5 спутников GPS гораздо быть
обнаружено.
ON SCREEN DISPLAY и ДАННЫХ РАДИО
а. Fy91q поддерживает ЭКРАННОГО вывода данных через интерфейс UART.
b. подключив этот интерфейс к ap117 OSD, телеметрических данных, таких как GPS, полет
навигация, АХИ и режима автопилота может отображаться на вашем нисходящей линии видео.
c. UART Интерфейс также может быть подключен к цифровой системы радиоданных FY-606,
который устанавливает би-направление радиосвязь между fy91q и ваш
портативный компьютер.
d., загрузив нашу Землю Программного Обеспечения Управления (GCS) (бесплатно с нашего сайта), вы можете
отслеживать полет на ГКС карту, дисплей бортовой телеметрии данных и управления
самолет полета через одним щелчком мыши.

технические характеристики:

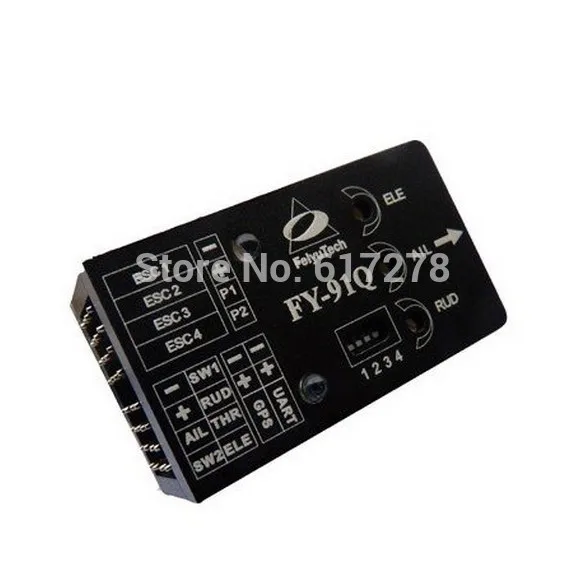

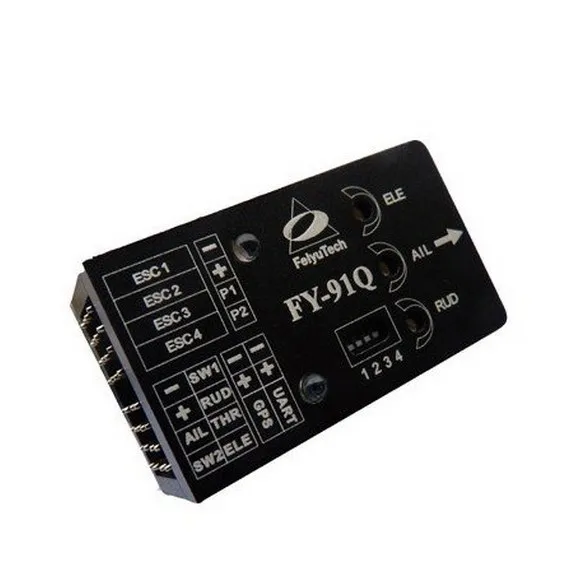

FY-91Q Модуль
рабочее напряжение: 4.0 ~ 6.0 Вольт
потребляемый ток: 50mA (5 В вход)
размеры: 55x33x20mm
вес (не включая провода): 20 г
рабочая Температура:-25 ° C ~ + 70 ° C
максимально допустимая скорость вращения: 3 оборотов в минуту

ПРИМЕНИМО AIRCRAFTMODELS
Fy91q может быть установлен и летал следующие multi-ротор самолетов:
-4 проехал quadcopters;
-три-осевой роторные самолет с 6 motors
-шесть-осевой многофункционального самолета ротора (6 двигателей)

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ СОВМЕСТИМОСТЬ
FY-91Q были протестированы для работы со следующими RC системы:
· Роб-futaba PPM/PCM 1024/PCM режим G3, 2.4 ГГц систем;
· граупнер/JR PPM 8, PPM 12, режим SPCM;
· MPX PPM8, PPM 12 в режиме UNI
· любая система дистанционного управления с использованием стандарта 1.5 MS нейтральное положение.

включает в себя:


· FY-91Q модуль управления х 1;
· FY91Q RC приемник связи кабель питания x 1;


это модуль управления FY-91Q только, не включает в себя GPS КОМПАС МОДУЛЬ.
