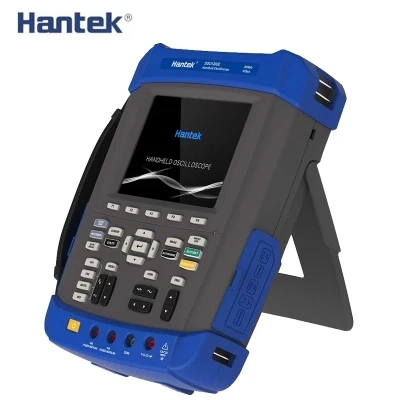

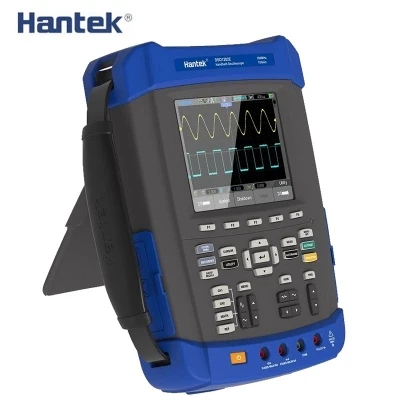

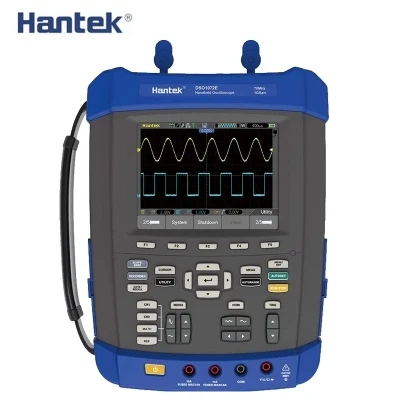

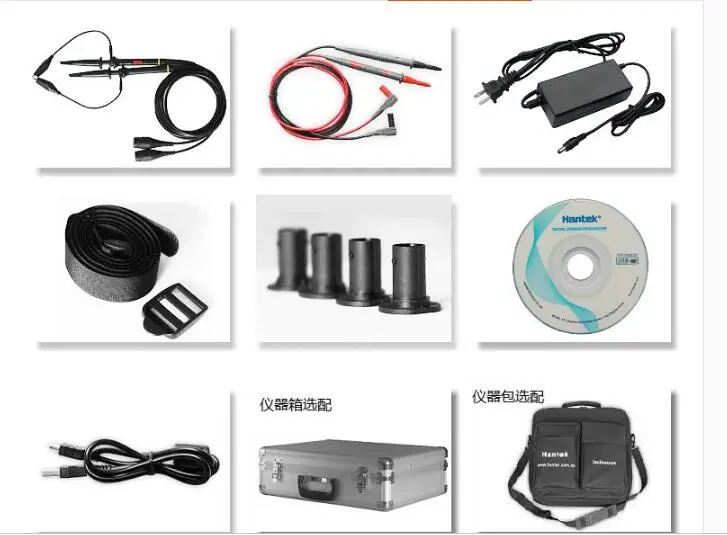

Осциллограф HANTEK DSO1072E/регистратор/DMM осциллограф с высокой пропускной

Модель

DSO1072E

Приобретение

Образцы режимов

Образец в реальном времени

Режимы приобретения

Нормальный

Только обычные данные

Пиковое определение

Высокочастотный и randon glith захват

Среднее

Wavefom средняя, выбор 4,8,16,32, 64128

Входы

Соединительная муфта входов

AC, DC, GND

Входы Impendance

1мом ± 2% 20пФ ± 3пф

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×)

Горизонтальная система

Диапазон скорости образца

1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

2 м

Диапазон сек/Див

4ns/div ~ 2000s/div, в 2, 4, 8 последовательности

Частота образцов и
Точность времени задержки

± 50ppm в течение любого ≥ 1ms интервала времени

Диапазон скорости сканирования

4ns/div до 8ns/div; (-8div x s/div) до 40 мс;
20ns/div до 80 μs/div;(-8div ×s/div) до 40 мс
200 μs/div до 40s/div; (-8div × s/div) до 400s

Точность измерения времени Delta
(Полная полоса пропускания)

Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200

Вертикальная система

Вертикальное разрешение

8-бит, все каналы в выборку одновременно

Диапазон вольт

2 мВ/деление до 100V/div при вводе с байонетным коаксиальным разъемом

Полоса пропускания

70 МГц

Время подъема на BNC (Типичный)

5ns

Аналоговая полоса пропускания
Нормальный и средний
Режимы на BNC или с зондом,
Соединитель постоянного тока

± 400 В (100 в/div-20V/див);
± С алюминиевой крышкой, 50В (10V/div-5V/div)
± 40V(2V/div-500mV/div);
± 2 в (200 мВ/div-50mV/див)
± 400мв (20мв/div-2mV/див)

Математика

+, -, *, /, FFT

FFT

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца

Ограничение полосы пропускания

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 100 в/див до 10 мВ/див.
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див.

Точность измерения постоянного тока,
Средний режим приобретения

Тип измерения: Средний ≥ 16 сигналов с вертикальным положением при нуле
Точность: ± (3% × Чтение + 0.1div + 1МВ) при выборе 10 мВ/div или больше.
Тип измерения: среднее значение ≥ 16 сигналов с вертикальным положением, не равное нулю
Точность: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div].

Повторяемость измерений вольт,
Средний режим приобретения

Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды
