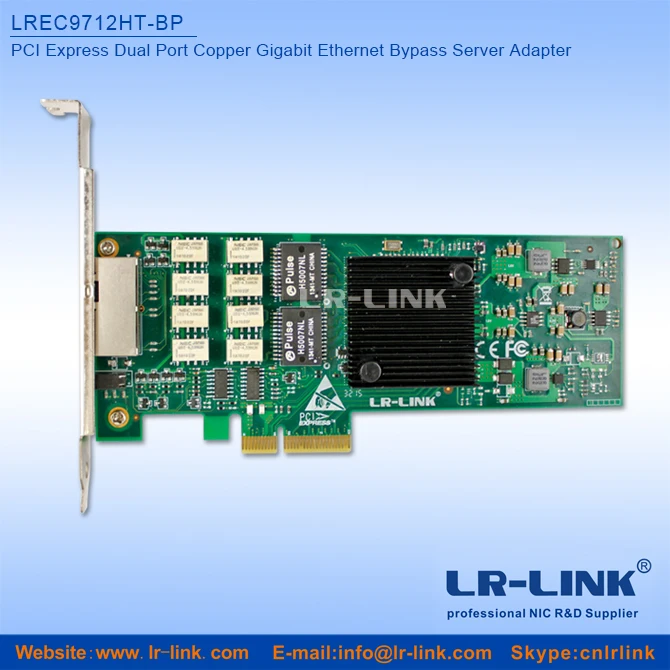

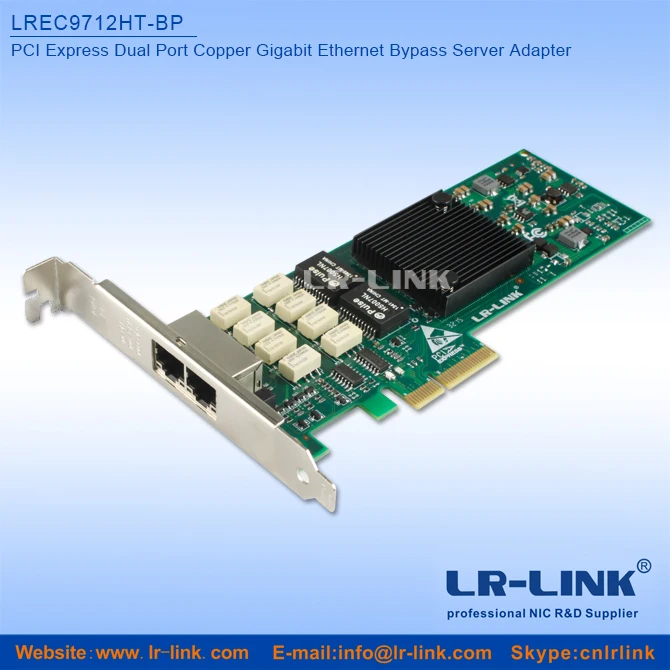

 LREC9712HT-BP

PCI Express двухпортовый медный гигабитный Ethernet байпасный серверный адаптер (на базе Intel I350AM2)

Описание

LR-LINK PCI Express двухпортовый медный гигабитный Ethernet байпас сервер адаптер PCI-Express X4 медь

Гигабитная Сетевая интерфейсная карта Ethernet, основанная на одном чипе, не мостовом двухпортовом GBE контроллере.

Двухпортовый гигабитный Ethernet-байпасный серверный адаптер sup Port s Normal, режимы отключения и байпаса LR-LINK.

В обычном режиме порты являются независимыми интерфейсами. В режиме байпаса все пакеты, полученные от одного порта,

Передача в прилегающий порт. В режиме разъединения адаптер имитирует разъединение кабеля switch / rout.

В байпасном режиме соединения портов Ethernet отключаются от системы и переключаются на

Другой порт для создания перекрестной петли соединения между портами Ethernet. Следовательно, в байпасном режиме все

Пакеты, полученные из одного порта, передаются в соседний порт и наоборот. Эта функция позволяет

Обход Сбой системы и обеспечивает максимальное время ожидания для сети.

В режиме разъединения адаптер имитирует отключение кабеля переключателя/маршрутизатора. В режиме отключения переключатель/

Маршрутизатор не обнаруживает связующего партнера адаптера.

Двухпортовые медные гигабитные Ethernet PCI Express Bypass серверные адаптеры LR-LINK включают в себя бортовую WDT

(Таймер для часов) контроллер. Драйверы программного обеспечения адаптера или программное приложение могут записывать команды на

На плате WDT контроллер. Драйверы программного обеспечения адаптера, контроллер WDT и схема обхода обеспечивают

Интерфейс, управляющий и управляющий режимом адаптера.

Двухпортовый медный гигабитный Ethernet PCI Express Bypass серверный адаптер LR-LINK является идеальным решением для

Использование нескольких сегментов сети, критических для работы с высокой мощностью сетевых приложений и

Среды на высокопроизводительных серверах.

Двухпортовый медный гигабитный Ethernet-байпасный серверный адаптер LR-LINK основан на двухпортовом гигабитном процессоре Intel i350

Ethernet MAC + PHY контроллера Intel. LR-LINK i350 поддержка PCI-SIG однокорневая I/O

Спецификация совместного использования (SR-IOV).

Ключевые особенности

Характеристики производительности:

• 8 каналов передачи и 8 очередей приема на порт

• До 8 очередей бокового масштабирования (RSS) Минимизирует Использование ЦП через несколько процессоров

Системы

• Поддержка PCI-SIG однокорневой технологии I/O virtualization Rev 1,1

• Поддержка до 8 виртуальных функций (VFs)

• Частичная репликация пространства конфигурации PCI

• Поддержка 8 пулов (одной очереди) очереди устройств виртуальной машины (VMDq) на порт

• Поддержка прямого доступа к кэш-памяти (DCA)

• Поддержка технологии ускорения Intel I/O v3.0

• TSO interleaving для снижения задержки

• Минимизированное устройство I/O прерывает работу с помощью MSI и MSI-X

• Сброс контрольной суммы UDP, TCP и IP

• UDP и TCP передача сегментации разгрузки (TSO). Машина

• Получение и передача SCTP контрольной суммы разгрузки

• Таймеры coalescing (пакетные таймеры) и таймеры прерывания с абсолютной задержкой для передачи

И получить работу

• EEE (IEEE 802.3az) для снижения энергопотребления во время низких циклов использования

Обход:

• Порты байпаса/разъединения Ethernet при отключении питания, зависании системы или зависании программного обеспечения

• Программный программируемый обход, отключение или нормальный режим

• На борту часы таймер собаки (WDT) контроллер

• Программный программируемый интервал времени выхода

• Программируемый WDT счетчик включения/отключения программного обеспечения

• Возможность программируемого программного обеспечения для включения/отключения

• Программируемая возможность отключения программного обеспечения позволяет включить/выключить

• Программный программируемый режим (обход, нормальный или режим отключения) при включении

• Программный программируемый режим (байпас, нормальный режим) при выключении питания

• Независимая байпас-операция в каждом из двух портов

Медный гигабитный Ethernet 1000Base-T:

• Независимо медные гигабитные Ethernet каналы поддерживают четыре гигабитные Ethernet (1000Base-T), быстро

Ethernet (100Base-Tx) и Ethernet (10Base-T).

• Тройная скорость 1000 Мбит/с (1000Base-T), 100 Мбит/с (100Base-Tx) и 10 Мбит/с (100Base-T)

• Nway Автоматическое согласование автоматическое определение и переключение между режимами 1 Гбит/с дуплексный режим и 100 / 10 Мбит/с

Операции симплексный или полный дуплекс

• RJ-45 разъемами

Общие ключевые особенности:

• Поддержка спецификации PCI Express Base 2,1 (5 GTs)

• Высокая производительность, надежность и низкое энергопотребление в Intel i350 Dual integrated MAC + PHY и SERDES

Контроллеры чипов

• Ультра глубокий буфер пакета на канал снижает коэффициент использования ЦП

• Аппаратное ускорение, которое может разгрузить задачи от главного процессора. Контроллеры могут разгрузить

TCP/UDP/IP checksum вычисления и TCP сегментация

Надежность класса сервера, доступность и характеристики производительности:

• Агрегация звеньев и балансировка нагрузки

• Приоритетная очередность-802,1 p слой 2 приоритетная кодировка

• Маркировка виртуальных LAN-802.1q VLAN

• Jumbo Frame (9,5 КБ)

• Управление потоком 802.x

• Репликация многоадресных/широковещательных пакетов

• Поддержка важных данных о продукте (VPD)

• Индикаторы светодиодов для соединения/активности/скорости

Технические характеристики

Функциональное описание:

LR-LINK двухпортовый байпасный адаптер sup Port s Normal, режимы обхода и отключения. В обычном режиме порты являются независимыми интерфейсами (см. Рис. 1: обычный режим, показана одна пара байпасов).

Рис. 1: функциональная схема блока нормального режима

В байпасном режиме соединения сетевых портов Ethernet отсоединяются от интерфейсов и переключаются на другой порт для создания перекрестного соединения между портами Ethernet. Соединения интерфейсов остаются неподключенными. (См. Рис. 2: одна пара байпасов)

Рис. 2: схема функционального блока байпасного режима

В режиме отключения соединения сетевых портов Ethernet отключены от интерфейсов. (См. Рис. 3: Иллюстрация пары oneBypass)

Рис. 3: схема функционального блока режима отключения

Двухпортовый байпасный адаптер sup Port s от LR-LINK программируется для выбора нормальных режимов, режимов обхода или отключения.

LR-LINK двойной порт байпасный адаптер sup порт s отключить байпас, отключить Отключенные возможности; Следовательно, если эти адаптеры получают отключение возможности байпаса/отключить команды отключения, адаптер не проходит обход/не отключает его порт Ethernet s, возможности отключения байпаса защищены также после отключения питания. Эта функция позволяет эмулировать Стандартный NIC.

Двухпортовый байпасный адаптер LR-LINK sup Port s Disable sup port s задает режим по умолчанию при включении и выключении питания. Эти настройки также защищены после отключения питания.

Информация о заказе

PS1: вышеуказанные детали только для справки, если есть какие-либо изменения, информация не будет иметь.

PS2: этот параметр спецификации продукта может быть совместим с PE2G2BPi35A, ссылка на спецификацию PE2G2BPi35A, никаких ущемлений не предназначено.
