Цифровой Интегрированный тестер TES200 с ЖК-дисплеем для логических ворот 7 ~ 12 В

Цифровой Интегрированный тестер TES200 с ЖК-дисплеем для логических ворот 7 ~ 12 В

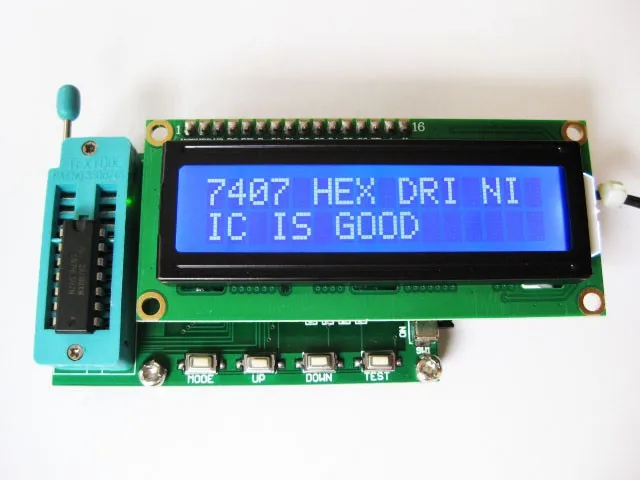

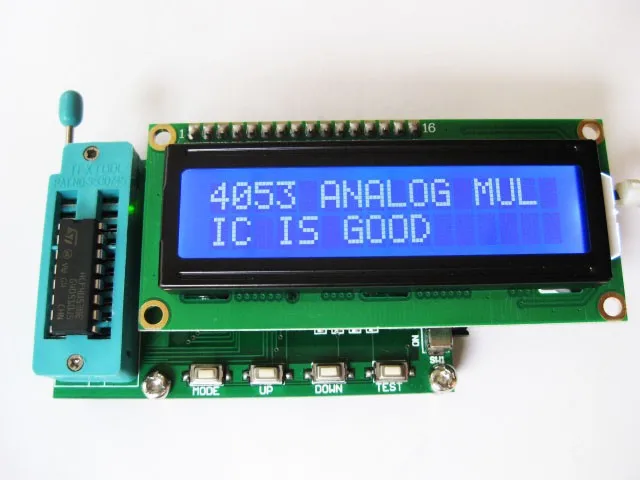

I. Обзор: материнская плата TES200-это Цифровой Интегрированный тестер, прежде всего для тестирования 74 серий и 40 серий интегрированного цифрового, вы можете протестировать более 200 видов интеграции. Простота в использовании, логическая интеграция тестов также может определить, какие Логические ворота плохие. Выбирая ключ операции тест интеграции.   Во-вторых, применение продукта: Цифровой интеграционного тестирования;   В-третьих, технические параметры:   1, рабочее напряжение: 7 ~ 12 В постоянного тока 2. Рабочий ток: <30 мА 3. Рабочая температура: -40C ~ 65C 4. Температура хранения: -40C ~ 65C 5, Размер: 70*45*40 мм Длина X Ширина X высота   В-четвертых, Спецификация интерфейса и соответствующие операции JK1 интерфейс питания (головка D13 постоянного тока): положительный с уважением. Напряжение питания (7 ~ 12 В) Источник питания постоянного тока.     SW1 Мощность переключатель ВКЛ: режим включения. Выключение: выключение питания.   V. Описание кнопок Режим: Выберите тип интеграции. (74 серии или 40 серий) Вверх: выбор интегрированной модели. Вниз: Выберите следующую интегрированную Модель. Тест: тест выбранной модели интеграции.   Примечание: При установке тест интеграции выровнен вниз.   74 серии 7400, 7401, 7402, 7403, 7404, 7405, 7406, 7407, 7408, 7409 7410, 7411, 7412, 7413, 7414, 7415, 7416, 7417, 7418, 7419 7420, 7421, 7422, 7424, 7425, 7426, 7427, 7428, 7430, 7432 7433, 7434, 7435, 7436, 7437, 7438, 7439, 7440, 7442, 7443 7444, 7445, 7446, 7447, 7448, 7454, 7464, 7470, 7472, 7473 7474, 7475, 7476, 7477, 7478, 7480, 7482, 7483, 7485, 7486 7487, 7489, 7494, 7495, 7496, 74101, 74102, 74103, 74107, 74108 74109, 74112, 74113, 74125, 74126, 74128, 74130, 74132, 74133, 74134 74135, 74136, 74137, 74138, 74139, 74140, 74145, 74147, 74148, 74151 74152, 74153, 74155, 74156, 74157, 74158, 74160, 74161, 74163, 74164 74165, 74166, 74171, 74173, 74174, 74175, 74176, 74177, 74180, 74182 74190, 74191, 74192, 74193, 74194, 74195, 74197, 74242, 74243, 74247 74248, 74249, 74251, 74253, 74256, 74257, 74258, 74259, 74260, 74266 74279, 74280, 74283, 74290, 74293, 74295, 74298, 74350, 74352, 74353 74365, 74366, 74367, 74368, 74375, 74378, 74379, 74390, 74393, 74395 74425, 74426, 74445, 74447, 74490, 74595, 74670     Большие размеры 40, 45 серии CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012, CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022, CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035, CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053, CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076, CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503, CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529, CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162, CD40174, CD40175, CD40192, CD40193,   Тесты изображения   7407 CD4053
