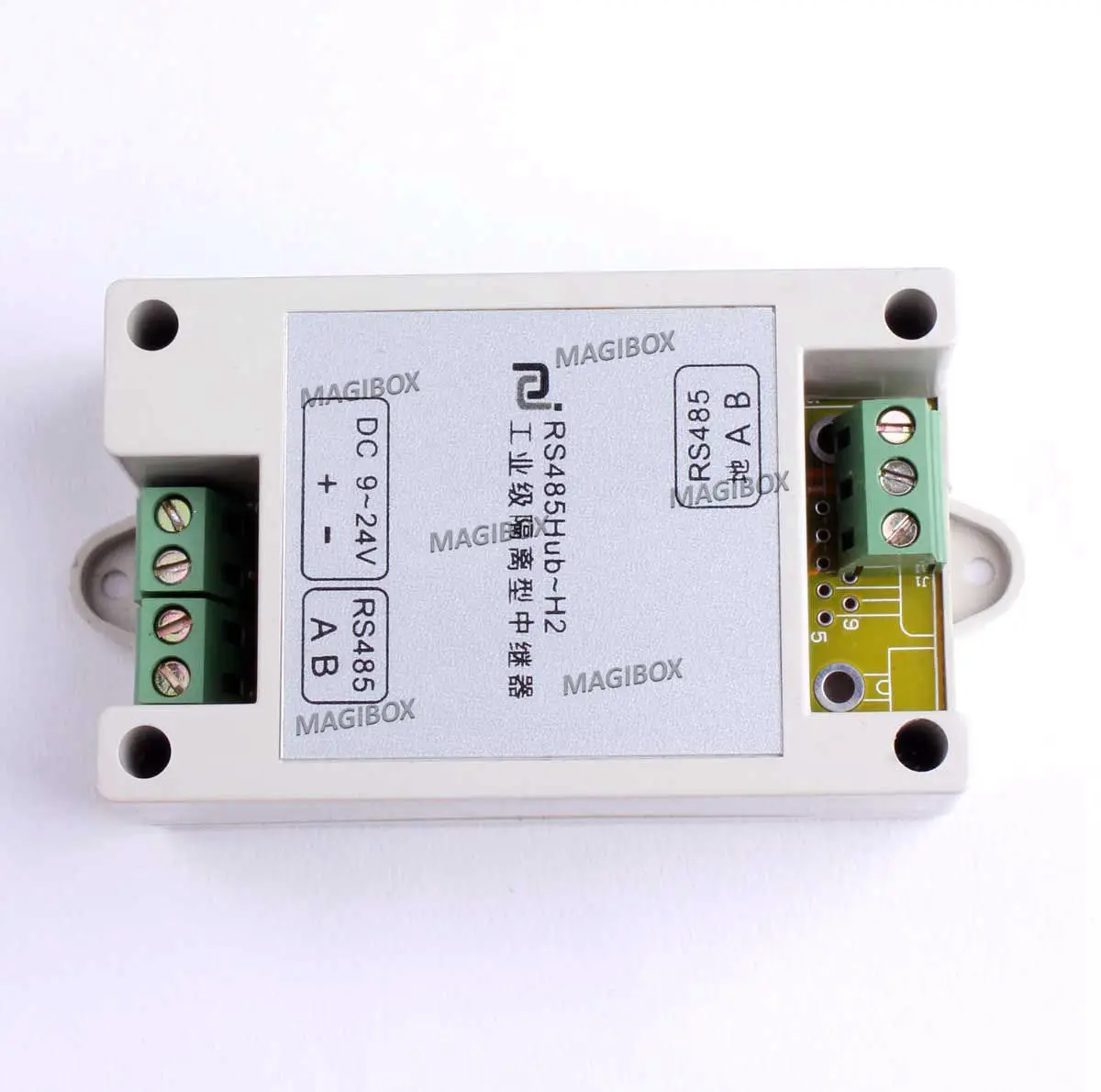

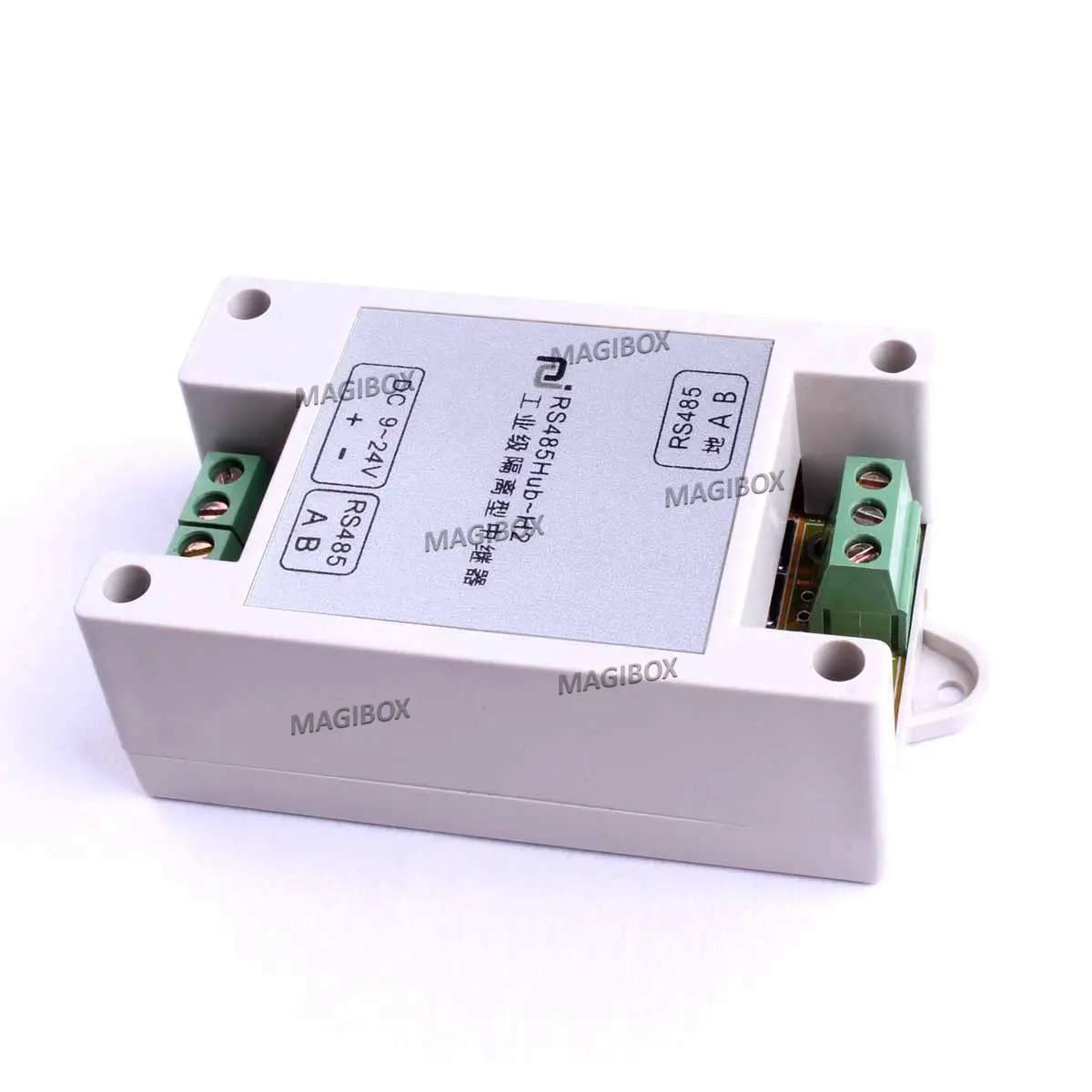

Промышленный RS485 репитер 485 усилитель магнитно изолированный для контроля

Промышленный RS485 репитер 485 усилитель магнитно изолированный для контроля

Описание товара
RS485 активный изоляционный ретранслятор (485 усилитель 485 изолятор 485 удлинитель) является профессионалом для высоких мест и на заказ разработан продукт. Продукты, совместимые с промышленными стандартами RS485. Расстояние связи дифференциального сигнала связи RS485 продлено с изоляцией связи, которая может расширить сигнал RS485 до 1500 метров или более. В то же время DC-DC изоляция, коммуникационные сигналы, такие как Множественная изоляция для связи RS485 обеспечивает эффективную защиту. Повторитель использует простой, просто доступ повторителя к сети связи, использование дополнительных данных управления не нужно поток, конвертер автоматически контролирует поток передачи данных и приема. Весь процесс общения полностью прозрачен. Продукт в соответствии с концепцией стандартов промышленного контроля для проектирования, полной изоляции источника питания! Полная изоляция связи! Имеет характеристики сильной противопомехи, дальность передачи, высокая скорость, стабильная и так далее. Широко используется в машине посещаемости, системе зарядки IC карт, системе управления промышленной автоматизацией, системе контроля доступа к картам, системе парковки, автоматической банковской системе, системе зарядки автобусов, системе продажи столовой еды, система дорожных платных станций. Коммуникационное приложение RS485 является относительно специальным приложением, много времени должно быть объединено с окружающей средой, проводкой, электрическим оборудованием для окончательной регулировки. Так что купите станцию для пользователей продуктов RS485, фактическое применение проблемы может быть своевременным, и мы свяжемся, мы предоставим соответствующие услуги технической поддержки! Вспомогательное оборудование связи RS485 имеет навыки установки, если не считать фактическую сцену окружающей среды и свободной проводки, то общий эффект связи часто является контрпродуктивным.

Функциональные характеристики:

1. Активный тип изоляции, встроенный DC-DC модуль изоляции, для достижения электрической изоляции между портами;
2. Изоляция связи, использование импортированного полностью изолированного чипа связи 485, чтобы обеспечить полную изоляцию связи, способность анти-помех, расстояние связи;
3, технология автоматического управления потоком данных профессионального интерфейса, Автоматическая идентификация и контроль направления передачи данных;
4, 1500 Вт Защита от перенапряжения, 15кВ Электростатическая защита, 2500 В изоляция связи;
Параметры связи:
Соответствие: RS-485 стандарту ОВОС
RS-485 сигнал: A +, B-
Рабочий режим: асинхронная передача, точка-точка, точка-многоточечная, два провода-полудуплекс
Средняя передача: обычный провод, витая пара или экранированный провод, рекомендуется использовать с экранированной витой парой или специальным проводом связи
Скорость передачи данных: 300 ~ 115200bps, автоматическое обнаружение скорости передачи данных последовательного порта
Управление направлением: Автоматическое направление, автоматическое управление направлением передачи данных
Расстояние передачи: 2000 метров
Протокол связи: Прозрачная передача
Защита интерфейса: Защита от перенапряжения 1500 Вт, защита от ESD 15кВ, изоляция связи 2500 В, защита от молнии
Рабочая среда: от 0 до 60 градусов Цельсия, относительная влажность 5% ~ 95%
Каскад: конец RS485 может быть каскадным для улучшения устройства RS485 256. (количество устройств, которые могут быть каскадированы в практическом применении, зависит от количества других устройств, используемых.
485 Тип чипа, текущие общие 485 чипов могут быть каскадированы до 32 коммунКатионные узлы, увеличенный максимум может быть каскадирован до 256 узлов связи. Конечно, практическое применение
Может достичь количества узлов и среды связи, провода, расстояния связи, скорость связи имеет отношение.
Рабочий Источник питания:
Входная мощность: DC9 ~ 24 В широкий диапазон входного напряжения постоянного тока
Энергопотребление: статическое 40 мА, динамическое 60 мА
Размер внешнего вида:
Длина * Ширина * Высота: 82*50*32 мм
Корпус: высококачественный пластик, высокий коэффициент безопасности изоляции
Цвет: светло-серый
Вес: 68 г

Один, 485 вопросов проводки, требующих внимания:
1,485 линий связи должны быть экранированы витой парой, лучшее количество запасных, общая длина не более 1200 метров.
2. Проводка по возможности вдали от высоковольтного провода, не параллельна линии электропитания, но не может быть соединена вместе.
3,485 автобус должен быть рука об руку со структурой автобуса и твердо положить конец звездному соединению и подключению вилки.
4. Более 30 тайваньских контроллеров или длина более 500 метров, необходимо использовать 485 повторитель.
5 переменного тока оборудование и шасси должны быть реальным заземлением и хорошим заземлением.
6. Подключите все 485 устройств к GND с экранированным проводом.
7 в последних 485 устройствах на 485 + и 485-и сопротивление прерывания 120 Ом.
Связь с использованием RS-485 требований к выбору провода автобуса:
2 ядра экранированная витая пара
Медная проволока, диаметр 0,5 ~ 0,75 мм,
Сопротивление 38 ~ 88 Ом/км,
30 ~ 50 nanofarad Емкость/км,
Twist 2 мм 20 ядер экранированная витая пара (если линия не более 500 метров от расстояния
Может быть соответствующим образом снижена линия стандартов, но должна быть витая пара
Два, система автобуса:
Устройство состоит из двух или более устройств, которые физически соединены друг с другом, до максимум 128 устройств шины, которые подключены к шине.
Не более 1200 метров.
Три, Системная шина не должна быть такой, как ветка неизбежна, вы должны удовлетворить следующие три требования:
Длина ветки не более 10 метров;
Длина автобуса не более 800 метров;
Общее количество оборудования-линия филиала не должна превышать 50.
] Вся сигнальная линия связи должна быть на расстоянии от источника помех, сигнальная линия должна быть слабой электрической, а не с высоким напряжением (например, жилая мощность 220 Вольт) или радиочастотная сигнальная линия
(Например, CATV, большой звуковой сигнал) параллельно линии, если параллельная линия, расстояние должно быть больше 0,5 метров.
] Все линии контакта должны быть с помощью сварки или винтов, плотно прилегающих соединений, и водонепроницаемая и влагостойкая обработка, например, может быть стыковая сварка с помощью водонепроницаемого клея
Лента обернута или запечатана эпоксидной смолой.
Четыре, всего сигнала:
Все оборудование-одни и те же сегменты сигнала должны быть объединены, чтобы избежать помех в обычном режиме.
Централизованный источник питания], один и тот же сегмент всех источников питания (включая коммуникационное оборудование автономного источника питания постоянного тока, подключается непосредственно к общественному сигналу вместе.
В это время сигнал заземления является источником прямого тока.
] Одиночный независимый источник питания для всех устройств шины на одном сегменте (черная линия) pin соединен вместе, таким образом, состав Общественного сигнала.
Рекомендуемый выбор провода для автобуса
