Описание

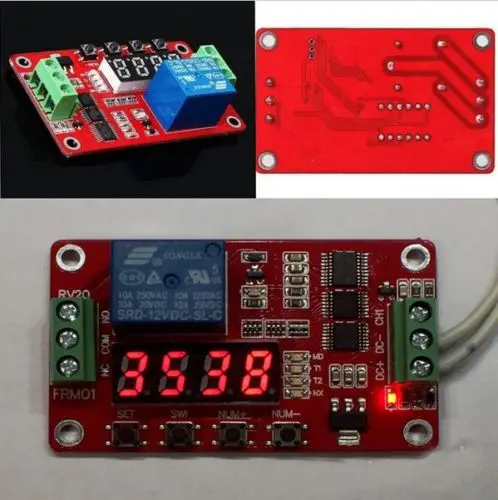

FRM01 Многофункциональное реле Модуль управления, разработанный специально для различных пользователей с различными потребностями, использование микроконтроллера в качестве основного
Блок управления, предустановленный 18 видов функций, и может быть основан на потребности пользователя, настроить и добавить другие конкретные функции.
Оригинальные высококачественные релейные модули питания, высокомощный высоковольтный транзистор, красный, синий сигнальные огни, военный класс двухсторонний
Печатная плата, тканевая плата, чтобы рассмотреть комплексную, стабильную производительность, может широко использоваться в различных видах применения для контроля мощности.

Особенности:
1 Новое обновление до версии 2,0, модуль функционирует восемь видов раньше, увеличен до 18 видов, чтобы удовлетворить потребности большего количества приложений;
2. Повышенная функция защиты от обратного хода, питание не повредит модуль;
3 использует высококачественные высоковольтные модули питания, дискретный источник питания перед заменой системы более стабильной и надежной;
4 увеличение времени на 0,1 секунды, Точность синхронизации с предыдущих 0,1 секунды, обновление до 0,01 секунды;
5 увеличение функции автоматического энергосбережения, пользователи могут самостоятельно установить.

Советы: функция 1-8 на функции самостоятельного запуска питания 9-18 требует высокого импульсного сигнала (высокая длительность меньше 20 мс, далее то же самое) запускает запуск.



Функция 1:
Выбор времени: после включения питания, реле задержки времени тянет T1, T1 между 0,1 секунды-270 часов регулируется, интерфейс CH1 к высокоуровневому импульсному сигналу, повторяет вышеуказанные функции;

Функция 2:
Отключение времени: когда реле питания, реле задержки времени отключено T1, T1 между 0,1 секунды-270 часов регулируется, интерфейс CH1 к высокому импульсному сигналу, повторите вышеуказанные функции;

Функция 3:

Время отключения снова: после выключения реле питания, чтобы не тянуть, время задержки T1 достигает реле питания; Вытяните реле после времени прибытия T2, время задержки T1 и T2 в 0,1 секунды-270 часов между регулируемыми, CH1 интерфейс к a
Высокий импульсный сигнал, повторите вышеуказанные функции;

Функция 4:
Время и затем отключается: после включения, немедленно Вытяните реле, время задержки выключения T1 после прибытия; T2 прибудет после отключения Реле времени, -270 часов в 0,1 секунды время задержки между T1 и T2 настраивается на CH1 интерфейс с высоким импульсным сигналом, повторите вышеуказанные функции;

Функция 5:
Режим бесконечного цикла синхронизации 1: после того, как реле питания не потянет, после задержки T1 достигает реле питания; Вытяните реле после того, как время прибытия T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 при 0,1 регулировке между секундами-270 часов, Предоставляя интерфейс CH1 импульсного сигнала высокого уровня, вы можете перезапустить вышеуказанные функции;

Функция 6:
Режим бесконечного цикла синхронизации 2: после включения, немедленно Вытяните время задержки реле T1 достигает реле; Прибытие после отключения времени реле T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 в 0,1 секунды регулируется от-270 часов, обеспечивая высокий уровень импульсного сигнала CH1 интерфейс, Вы можете перезагрузить вышеуказанные функции;

Функция 7:
Режим синхронизации конечных циклов 1: 5 на основе функциональности, увеличение количества циклов, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX, регулируемые от 1 до 9999 раз до интерфейса CH1 с высоким импульсным сигналом, вышеуказанные функции могут быть перезапущены;

Функция 8:
Конечный режим синхронизации 2: 6, на основе функции, увеличение количества циклов функции, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX, регулируемые от 1 до 9999 раз до интерфейса CH1 с высоким импульсным сигналом, вышеуказанные функции могут быть перезапущены;

Функция 9:
Блокировка релейных режимов: CH1 интерфейс для реле импульсного сигнала высокого уровня, реле, отключение высокоимпульсного сигнального реле.

Функция 10:
Режимы пускового реле: интерфейс CH1 к высокому сигнальному реле, реле, высокое исчезновение, реле отключено.

Функция 11:
Потяните за триггер: после того, как реле питания не действует, интерфейс высокого уровня к импульсному сигналу CH1, реле задержки тянет T1, T1 между 0,1 секунды-270 часов регулируется, повторение интерфейса высокого уровня к импульсному сигналу CH1, повторение вышеуказанной функции;

Функция 12:
Триггер Отключения: после выключения питания реле не действует, интерфейс высокого уровня к реле импульсного сигнала CH1, реле задержки отключения T1, T1 между 0,1 секунды-270 часов регулируется, повторите к интерфейсу CH1 высокий импульсный сигнал, повторите вышеуказанные функции;

Функция 13:
Потяните время запуска, затем отключите: после того, как реле питания не действует, интерфейс CH1 к высокоуровневому импульсному сигналу, время задержки T1 достигает реле питания; отсоедините реле после времени прибытия T2, время задержки T1 и T2 между 0,1 секундами-270 часами регулировки, Повторите интерфейс CH1 к высокоуровневому импульсному сигналу, повторите вышеуказанные функции;

Функция 14:
Отсоедините, а затем потяните триггер: после того, как реле питания не действует, интерфейс высокого уровня к импульсному сигналу CH1, немедленно Вытяните реле, реле выключено время задержки T1 после прибытия; t2 прибывает после отключения Реле времени, время задержки между T1 и T2 в 0,1 секунды-270 часов регулируется, Повторите интерфейс CH1 к высокоуровневому импульсному сигналу, повторите вышеуказанные функции;

Функция 15:
Режим бесконечного цикла синхронизации 1: после того, как реле питания не работает на высокоуровневом интерфейсе CH1 импульсного сигнала, время задержки T1 достигает реле под напряжением; Выключите время прибытия реле T2, И затем повторите вышеуказанное условие, Расширение, когда время между T1 и T2 в 0,1 секунды-270 часов регулируется, повторите интерфейс CH1 к высокому импульсному сигналу, вышеуказанные функции могут быть повторно запущены;

Функция 16:
Режим бесконечного цикла синхронизации 2: после выключения реле питания, интерфейс высокого уровня для импульсного сигнала CH1, немедленно Вытяните реле, реле выключено, время задержки T1 после прибытия; время перерыва T2 после достижения реле, затем повторите вышеуказанное состояние, Время задержки между T1 и T2 в 0,1 секунды-270 часов регулируется, повторите интерфейс CH1 к высокому импульсному сигналу, вышеуказанные функции могут быть повторно запущены;

Функция 17:
Режим синхронизации конечных циклов 1: 15 на основе функциональности, увеличивая количество циклов, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX настраиваются в пределах 1-9999 раз, повторяя интерфейс CH1 с высоким импульсным сигналом, вышеуказанные функции могут быть перезапущены;

Функция 18:
Режим синхронизации конечных циклов 2: 16 на основе функциональности, увеличение количества циклов, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX настраиваются в пределах 1-9999 раз, повторяя интерфейс CH1 с высоким импульсным сигналом, вышеуказанные функции могут быть перезапущены;

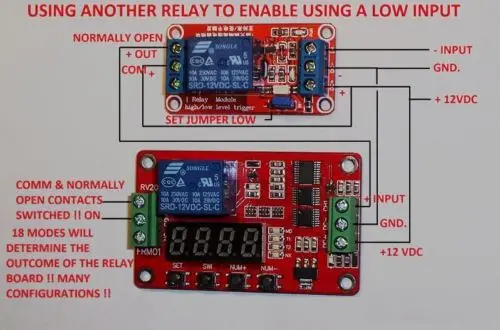

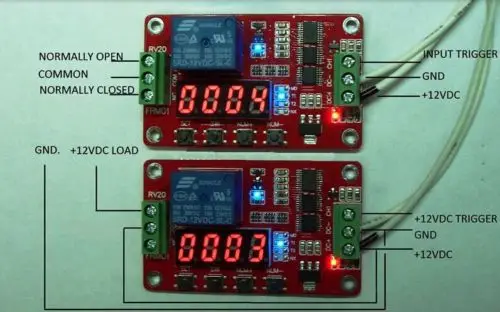

Интерфейс модуля:

Модуль управления терминалом: есть 3-проводной интерфейс, все интерфейсы являются терминалами, удобный для пользователя
1, DC +: DC power positive (с модулями 5 В, 12 В и 24 В на выбор)
2, постоянный ток-: отрицательный источник питания постоянного тока
3, CH1: входной интерфейс обнаружения, высокая эффективность

Релейные выходы: есть 3-проводной интерфейс, все интерфейсы-терминалы
1, нет: обычно открытый релейный интерфейс и реле перед свободным после короткого нажатия и COM1
2, COM: реле общего интерфейса
3, NC: Нормально закрытый релейный интерфейс и реле COM1 замыкается до и после пуста
Грузоподъемность: нормально открытый порт Максимальная грузоподъемность: DC 0-30 в/10A, AC 0-250 В/10A
NC порт Максимальная грузоподъемность: DC 0-28 в/10A, AC 0-125 В/10A

Посылка включает в себя:

1 шт. 12 В постоянного тока многофункциональный само-замок реле таймер цикла PLC модуль переключатель времени задержки
