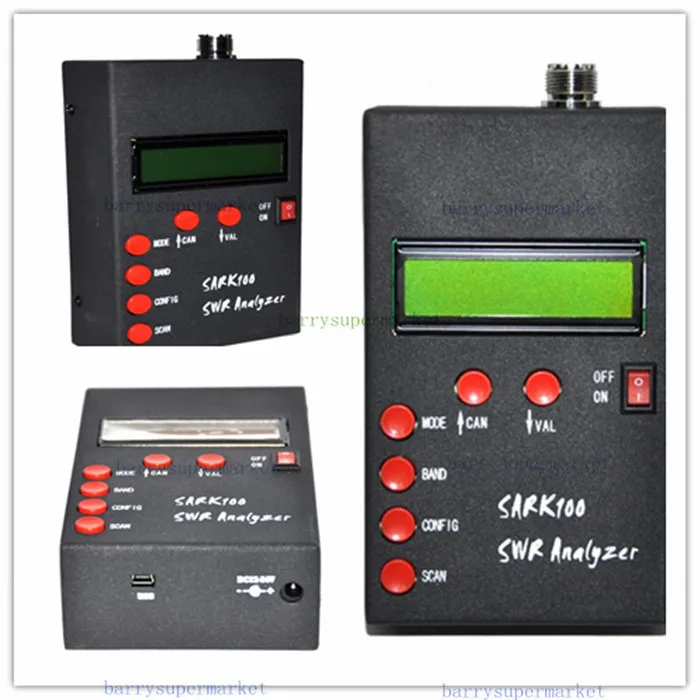

Анализатор антенны SARK100 ANT SWR тестер монитор детектор проверки 1-60 МГц для

---

ANT SWR антенна анализатор метр для SARK100 Ham Радио хоббистов

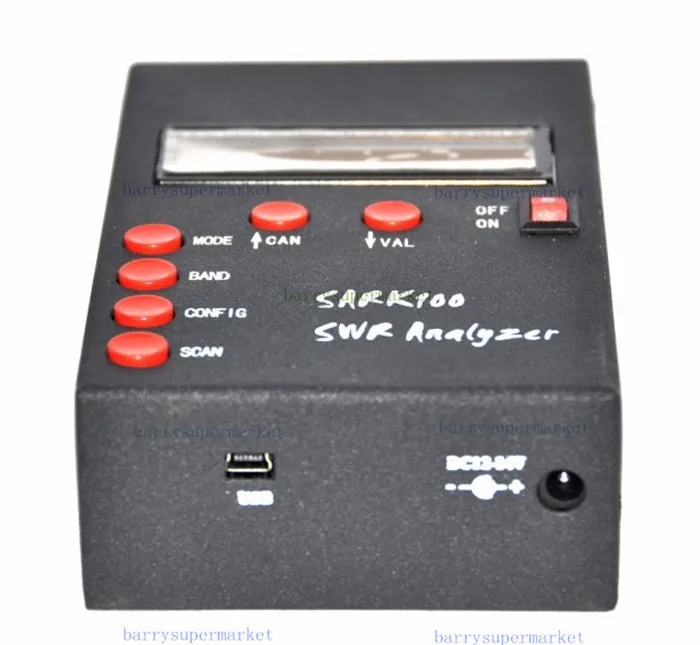

Описание: Посылка: ANT SWR антенный анализатор для Хэм радио хоббистов * 1 Особенности: Особенности: Это анализатор SWR для Хэм хоббистов. Генерация частоты и управление: 1 - 60 МГц Сопротивление источника: 50 Ом Стабильность: +/- 100 ppm Спектральная чистота: гармоника вниз>- TBD дБ за пределами 60 МГц Размер шага: пользовательский настраиваемый прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц Годный к употреблению Диапазон измерения: КСВ: 1,0 до 9,99 Сопротивление: прибл. От 5 до 2000 Ом RF Выход: регулируемый: 2,0 Вольт pp (typ) Источник питания: внешний источник питания: 12-15 вольт постоянного тока, 500 мА Элементы управления: кнопки (5): «Mode», «Band», «Config», «Scan», «Up», «Down» Переключатель: "Включение питания" Разъемы: RF выход: BNC USB: гнездо Mini-B Внешняя Мощность: 2.1 мм, разъем питания (центральный контакт положительный) Применение: Измерительные электрические параметры антенны: SWR, сопротивление (сопротивление + Reactance), емкость, индуктивность Измерение сопротивления точки подачи Измерение потери земли Настройка антенных тюнеров и определение потери Измерительные индукторы и конденсаторы Измерьте коаксиальную линию передачи (SWR, длину, коэффициент скорости, приблизительный Q И потери, резонансная частота и сопротивление) Измерьте и определите оптимальные настройки для тюнинговых заглушек: SWR, приблизительный Q, резонансная частота, полоса пропускания, сопротивление Определить характерное сопротивление линии передачи Определите длину? И? Линии фазирования волн Потеря коаксиального кабеля Определение потери антенного тюнера Измерение потери балун Измерительный индуктор Q Оцените параметры кварцевых кристаллов Измерьте магнитную петлю резонанса и SWR Определения кнопок операции: Режим: выбор режима работы: сопротивление (по умолчанию), сложное сопротивление, емкость и индуктивность Диапазон: Выберите браслет из любой из доступных полос: от 160 м до 6 м CONFIG: предоставляет меню для конфигураций и расширенных функций: PC Link, Настройка размера шага, настройка таймаута, калибровка и обновление программного обеспечения Сканирование: Нажатие этого элемента управления инициирует сканирование частот выбранного диапазона. Отсканируйте выходы в режим сопротивления, показывающий 2:1 пропускную способность и резонансную точку о антенну CAN(up): увеличение частоты и использование для отмены операции для меню CONFIG Вал (вниз): Уменьшите частоту и используется для проверки работы для CONFIG мужчин
