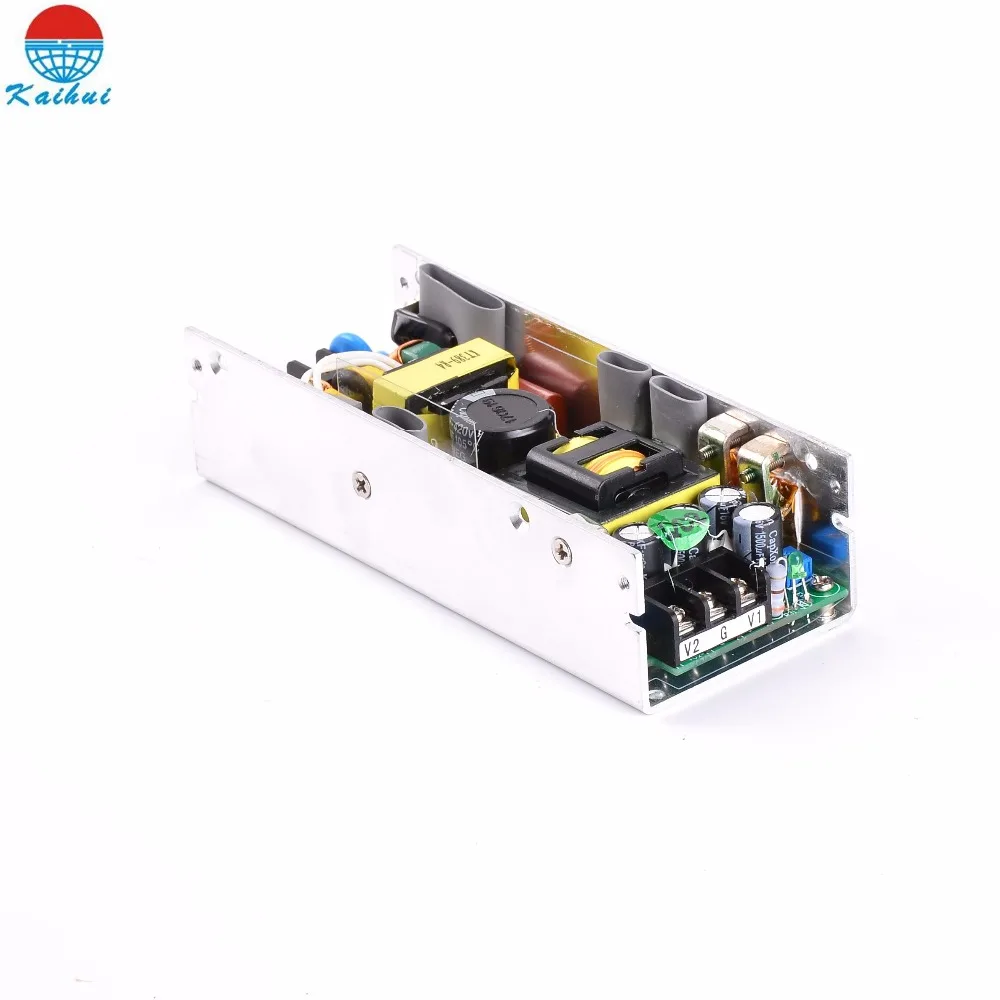

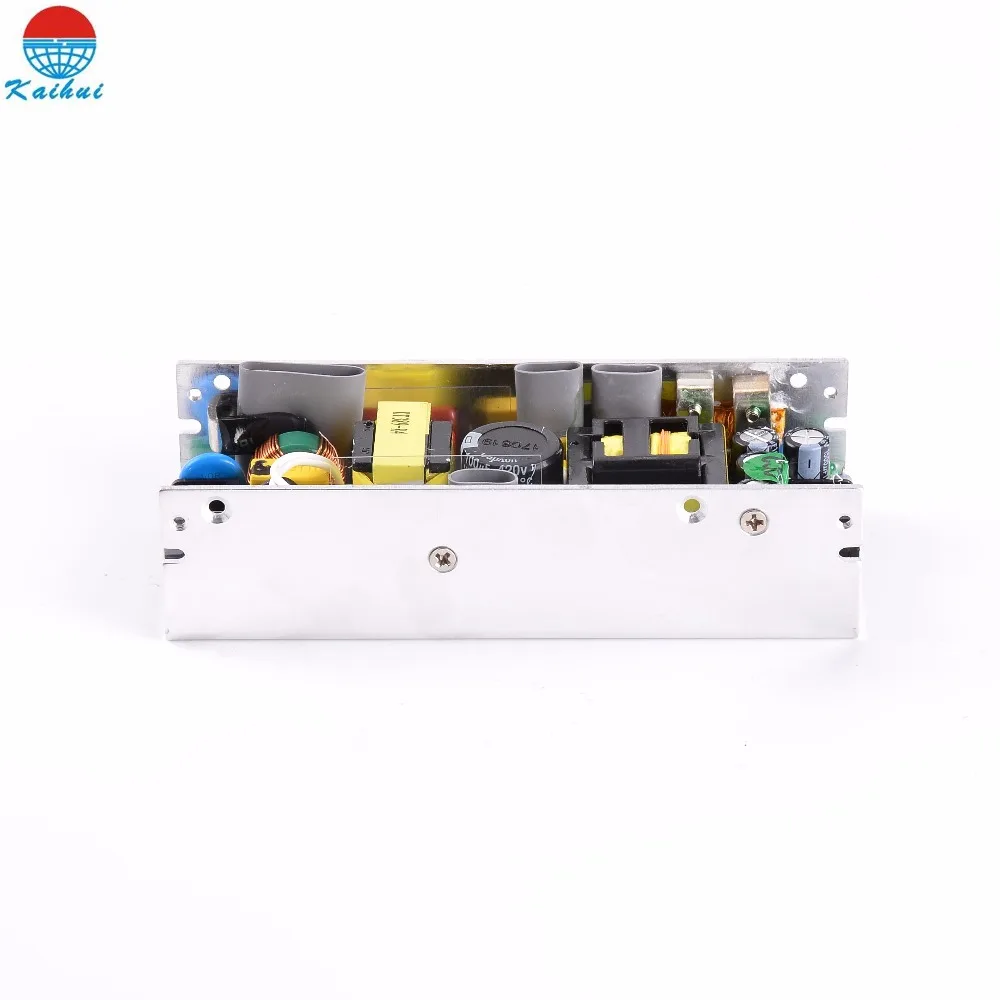

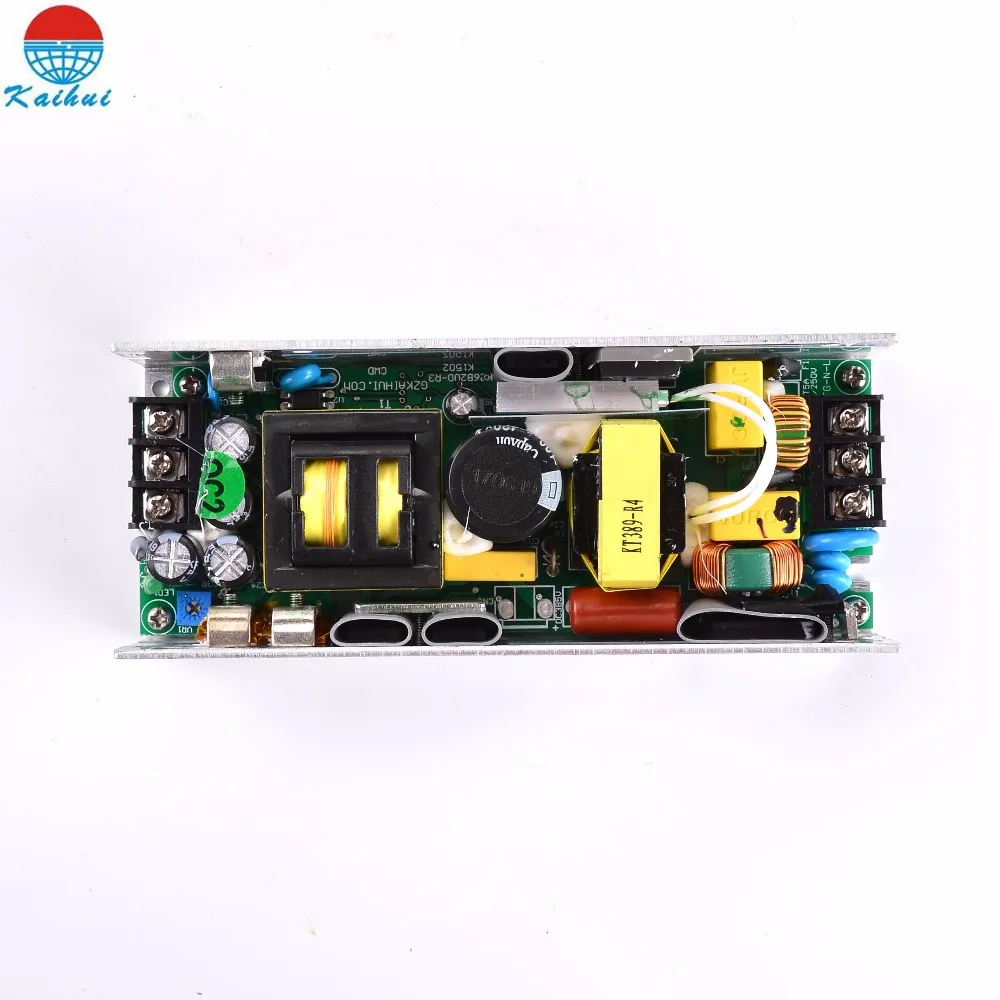

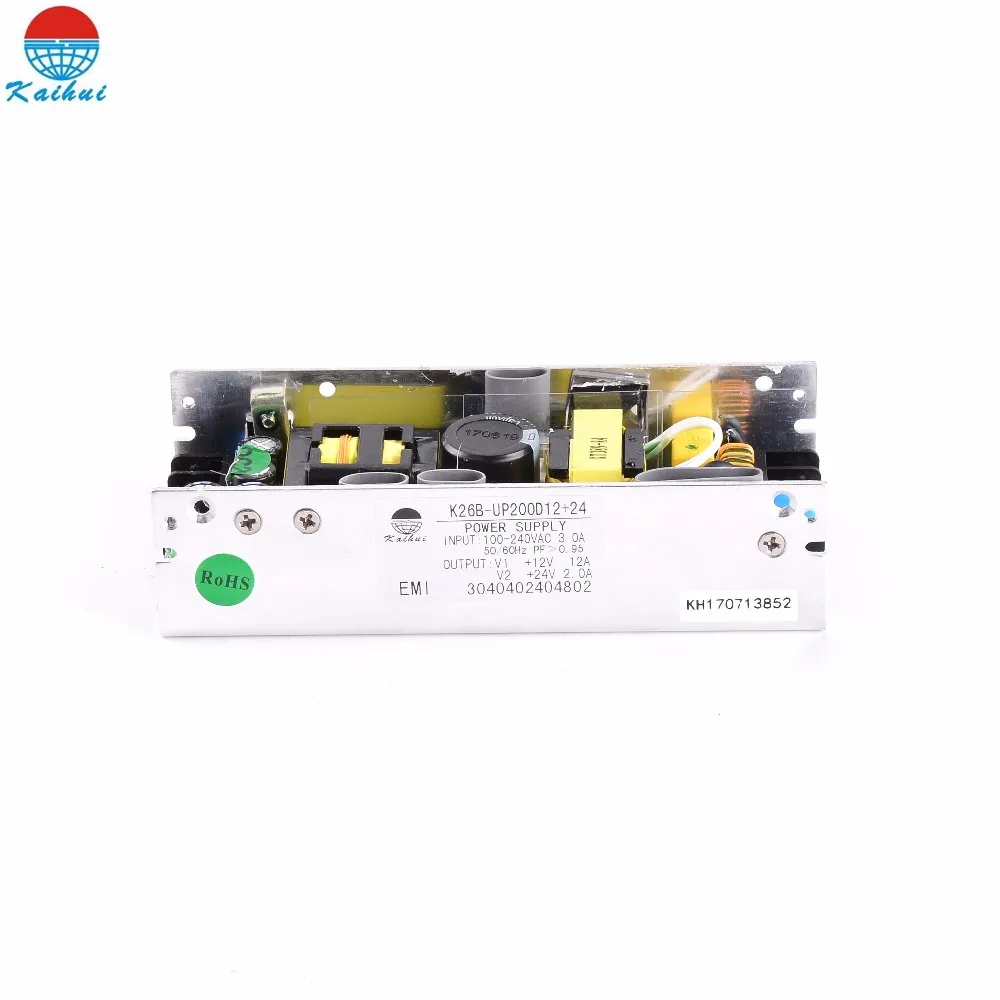

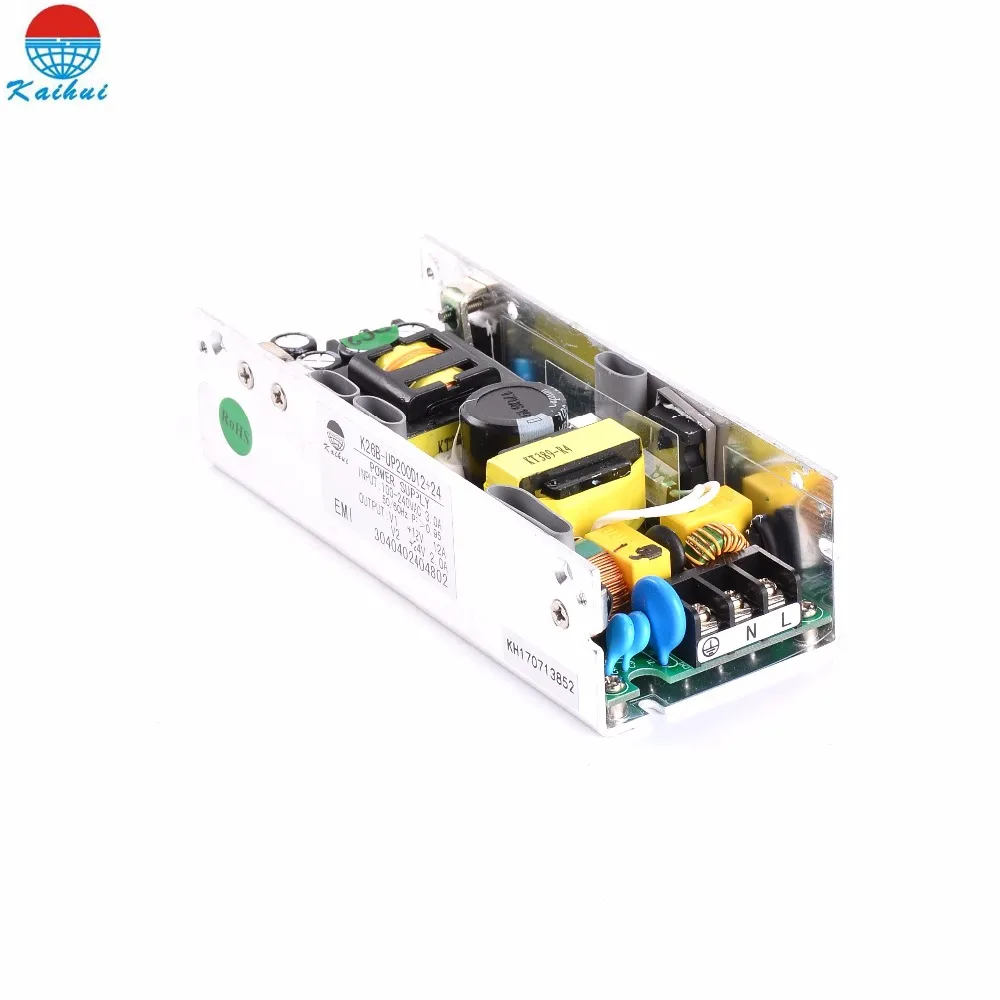

90 264VAC вход двойной выход 12В 24В светодиодный импульсный источник питания 200 Вт

Особенности:

● Универсальный адаптер переменного тока в постоянный ток на входе

● PFC Функция;

● Высокая эффективность, низкое взаимодействие

● Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева.

Технические характеристики

Модель

Технические характеристики

K26B-UP200D12 + 24

K26B-UP200D12 + 28

K26B-UP200D24 + 12

CH1

CH2

CH1

CH2

CH1

CH2

Выход

Выходное напряжение

+ 12V

+ 24V

+ 12V

+ 28V

+ 24V

+ 12V

Выходной Номинальный ток

12.5A

2A

12.5A

1.8A

7.5A

2A

Постоянная сила тока

0-16.7A

0-3A

0-16.7A

0-3A

0-8.3A

0-3A

Номинальная мощность

198W

204W

204W

Пульсация и шум

200mVp-p

240mVp-p

200mVp-p

300mVp-p

240mVp-p

200mVp-p

DC напряжение ADJ.

CH1:± 10%

Выход V. Толерантность

± 1%

Нестабильность выходного напряжения

± 0.5%

Регулирование нагрузки

± 0.5%

Настройка, подъем, время просыпания

500 мс, 50 мс, 20 мс

Входной сигнал

Диапазон входного напряжения

90-264 В переменного тока

Переменного тока

1.2A @ 220 В переменного тока

Частота входного сигнала

47-63 Гц

Эффективность

> 89%

> 89%

> 90%

Коэффициент мощности

> 0,99 @ 110 В;> 0,95 @ 220 В

Пусковой ток

Холодный START15A/115V,30A/230V

Ток утечки

<0,75 мА @ 240 В переменного тока

Защита

Защита от перегрузки

110 ~ 200%, Тип: HICCUP Сброс: автоматическое восстановление

Защита от перенапряжения

CH1: 16-20V

CH1: 16-20V

CH1:30-35V

Над темп. Защита

> 105 ℃, восстанавливается автоматически после понижения температуры

Функция

Безопасность для окружающей среды

Работая TEMP. Влажность

-20 ~ 50 ℃,10 ~ 90% RH, без конденсации

Температура хранения. Влажность

-20 ~ 85 ℃,10 ~ 95% RH

Темп. Коэффициент

± 0.03%/℃(0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. EACH AXES

Безопасность & EMC

Стандарты безопасности

GB4943,EN60950-1

Датчики давления

I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:500VDC / 100M Ом

EMC стандарт

MEET EN55022 CLASS B,EN61000-3-2

Другие

Измерение

148*60*35 мм чехол: K826B

Вес

0,4 кг

Обратите внимание

1. Все Параметры указаны при 230 В переменного тока, номинальной нагрузке, 25 °C 70% относительной влажности. Температура окружающей среды.

2. Допуск: включает настройку допуска, регулирование линии, регулирование нагрузки.

3. Пульсация и шум измерены на полосе 20 MГц посредством 12 "витой пары заканчивающейся на 0,1 мкФ и 47 мкФ конденсатор с алюминиевой крышкой.

4. Регулирование линии измеряется от низкой линии до высокой линии при номинальной нагрузке. 5. Регулирование нагрузки измеряется от 20% до 100% номинальной нагрузки, а другая мощность при 60% номинальной нагрузке.
