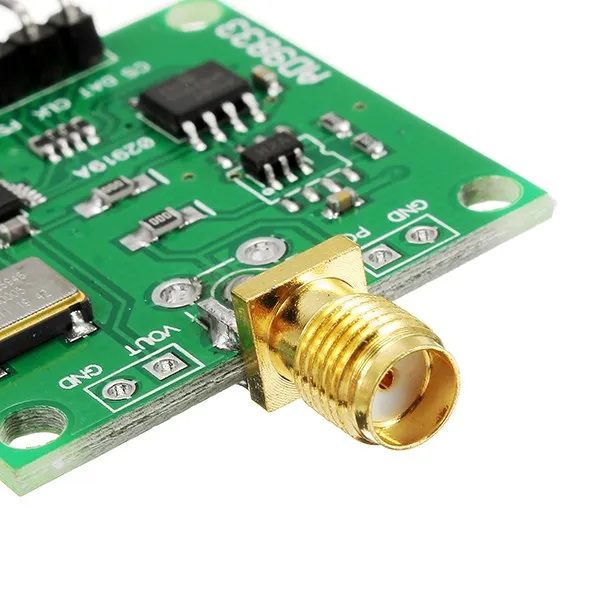

Модуль генератора сигналов DDS AD9833 0-12 5 МГц квадратный треугольный синусоидальный
Измеритель сопротивления LB01 вольтметр генератор сигналов калибратор для
6 056,63 руб.
Двухканальный генератор сигналов DDS Генератор Функций синусоидальной
7 206,13 - 7 462,74 руб.

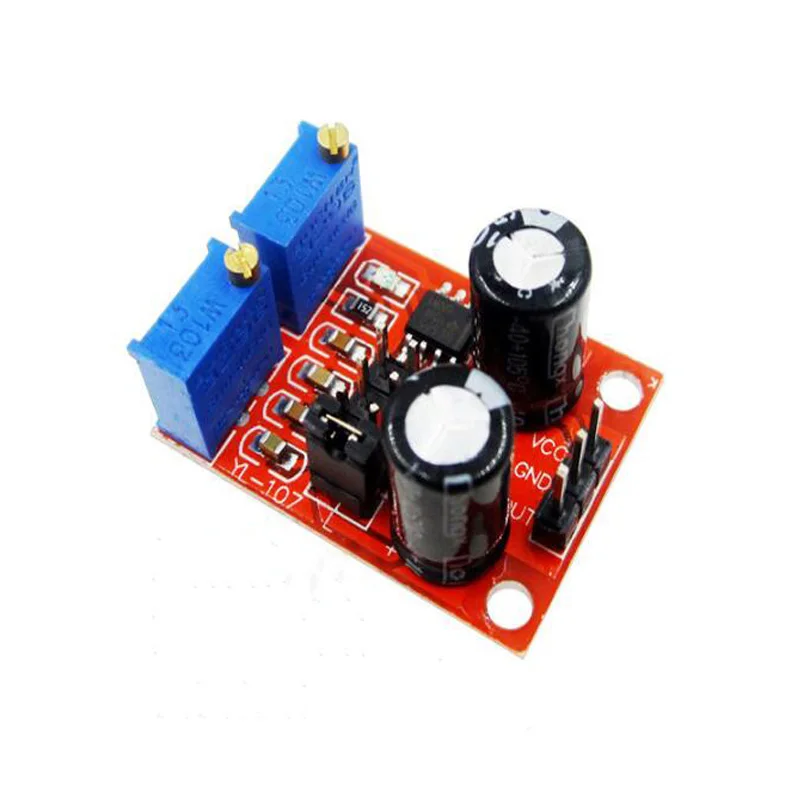

Генератор частоты импульса рабочий цикл регулируемый модуль прямоугольный
60,78 руб.
LB78 Resistance Current Voltmeter Signal Generator Source Process Calibrator 4-20mA/0-10V/mV LCD Display | Инструменты
US $62.92

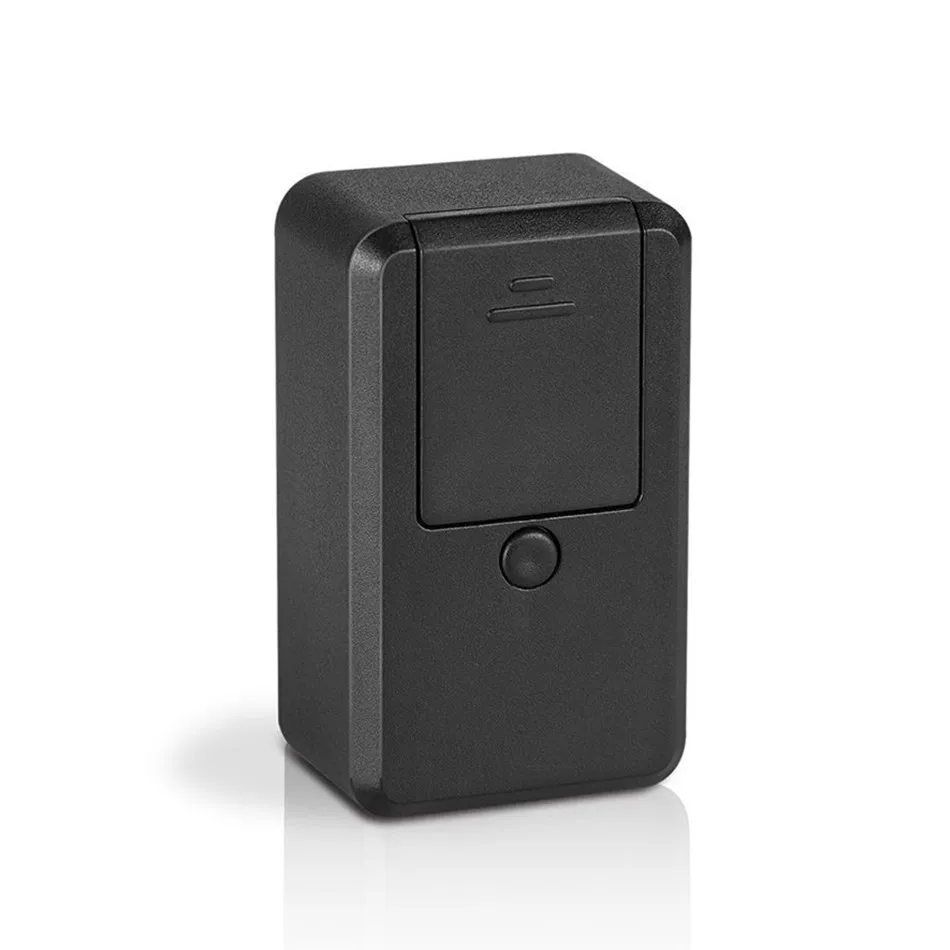

Мини-Gps-локатор GF19 сильный магнитный трекер для пожилых людей детей домашних
2 823,48 руб.

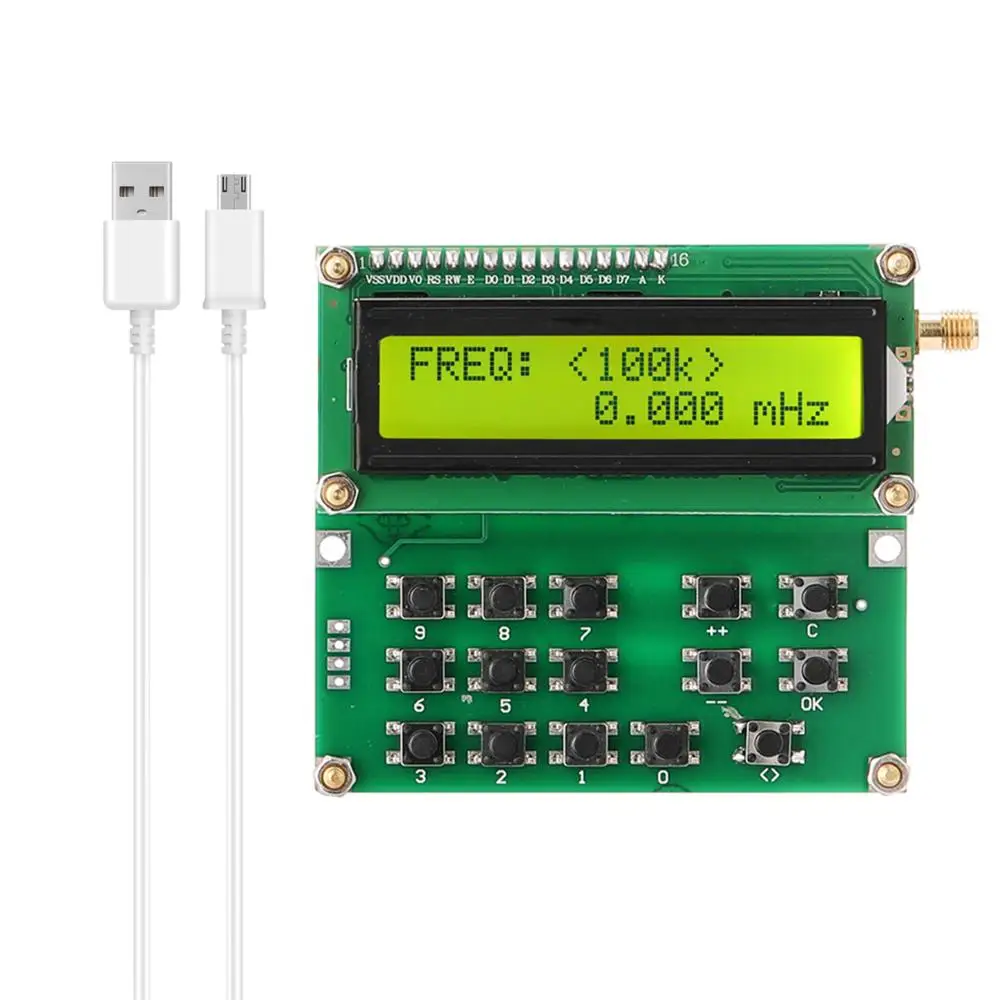

ADF4351 VFO генератор сигналов с переменной частотой источник сигнала от 35 МГц до 4000
1 349,84 руб.
Trump Tools
Магазина Trump Tools работает с 16.01.2016. его рейтинг составлет 91.39 баллов из 100. В избранное добавили 25633 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2063 наименований товаров, успешно доставлено 116301 заказов. 3436 покупателей оставили отзывы о продавце.
Характеристики
Цифровой генератор сигналов с функцией DDS произвольная форма двухканальный
История изменения цены
*Текущая стоимость 6 169,51 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 7835.55 руб. | 7992.70 руб. | 7913.5 руб. |
| Jan-18-2026 | 6354.40 руб. | 6481.45 руб. | 6417.5 руб. |
| Dec-18-2025 | 7711.91 руб. | 7865.67 руб. | 7788 руб. |
| Nov-18-2025 | 7650.27 руб. | 7803.79 руб. | 7726.5 руб. |
| Oct-18-2025 | 6107.25 руб. | 6229.50 руб. | 6168 руб. |
| Sep-18-2025 | 7526.31 руб. | 7677.53 руб. | 7601.5 руб. |
| Aug-18-2025 | 7464.99 руб. | 7613.65 руб. | 7538.5 руб. |
| Jul-18-2025 | 7403.75 руб. | 7551.19 руб. | 7477 руб. |
Описание товара

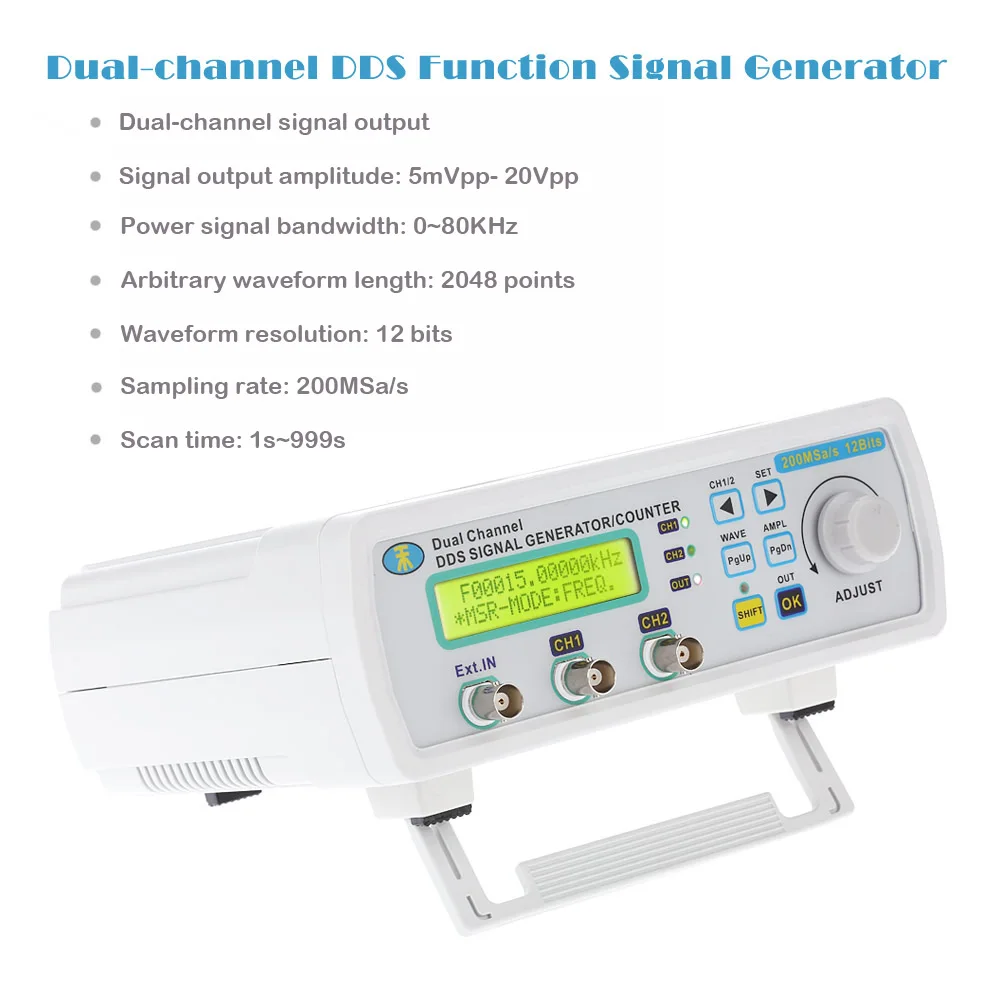

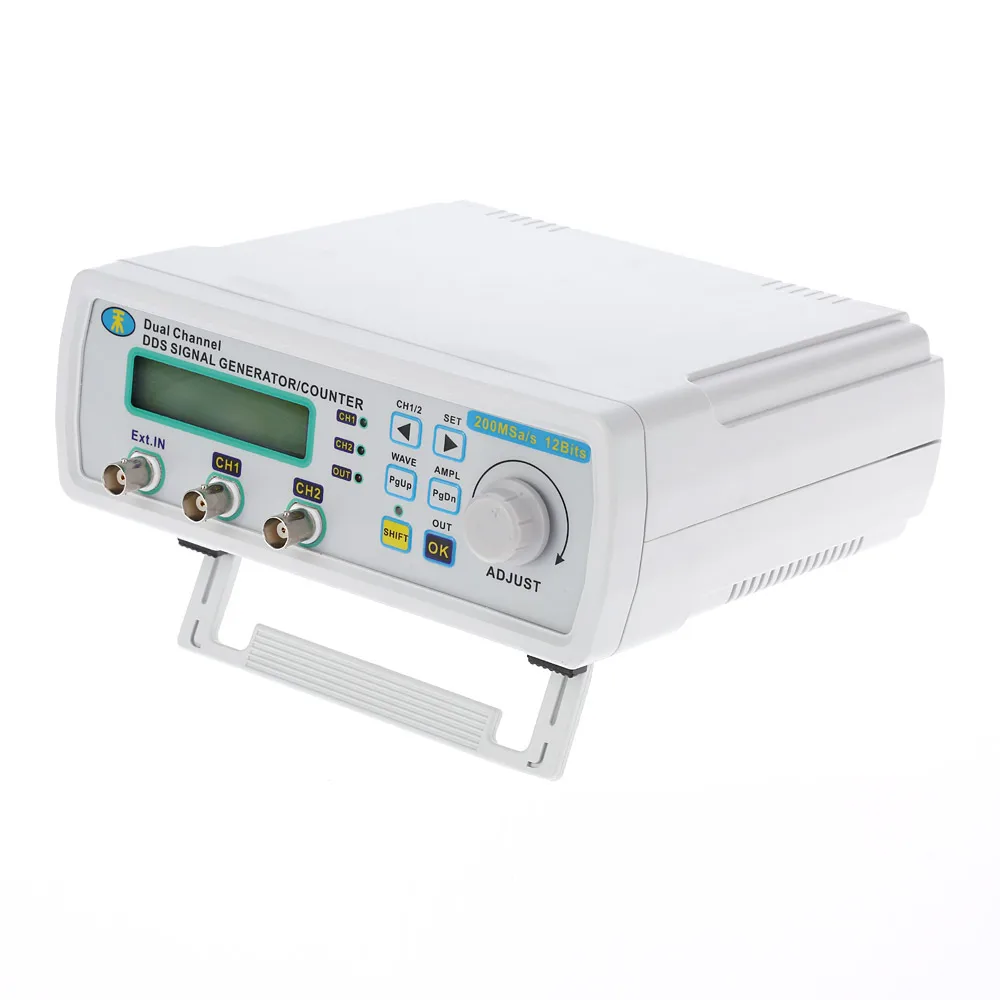

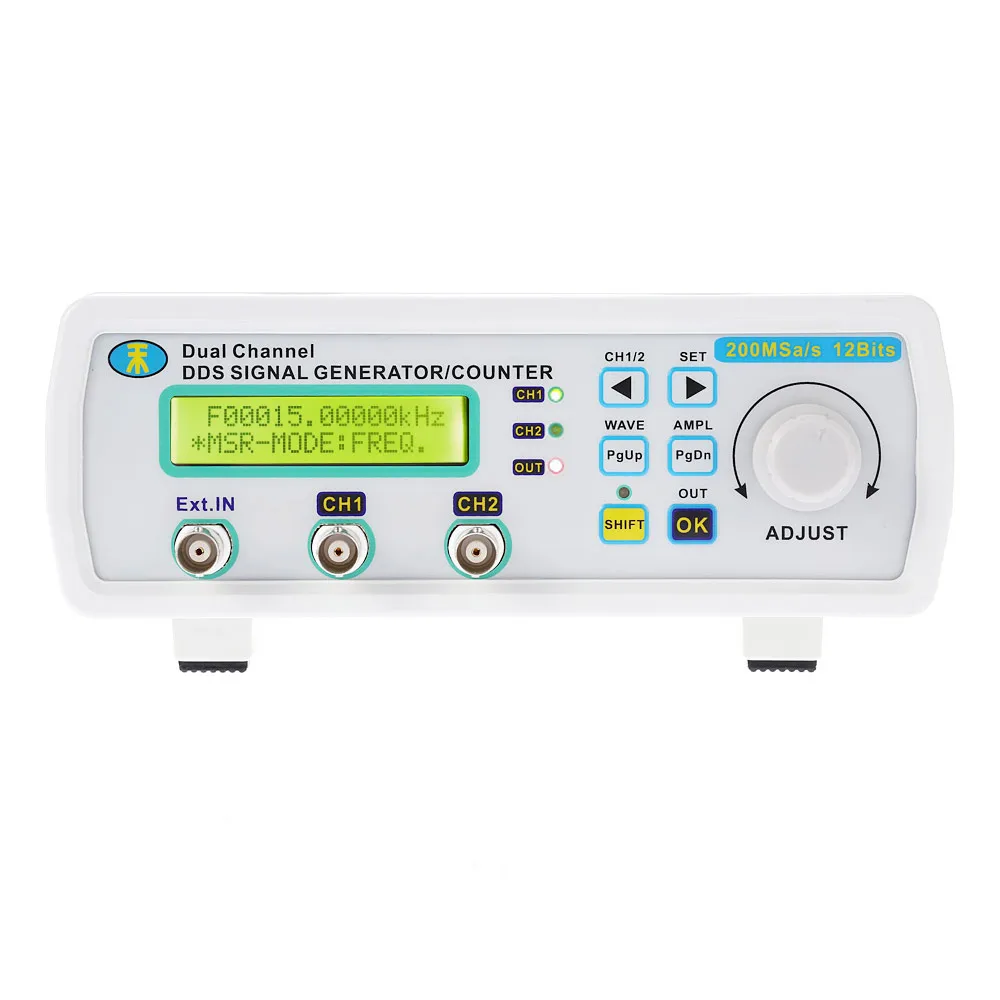

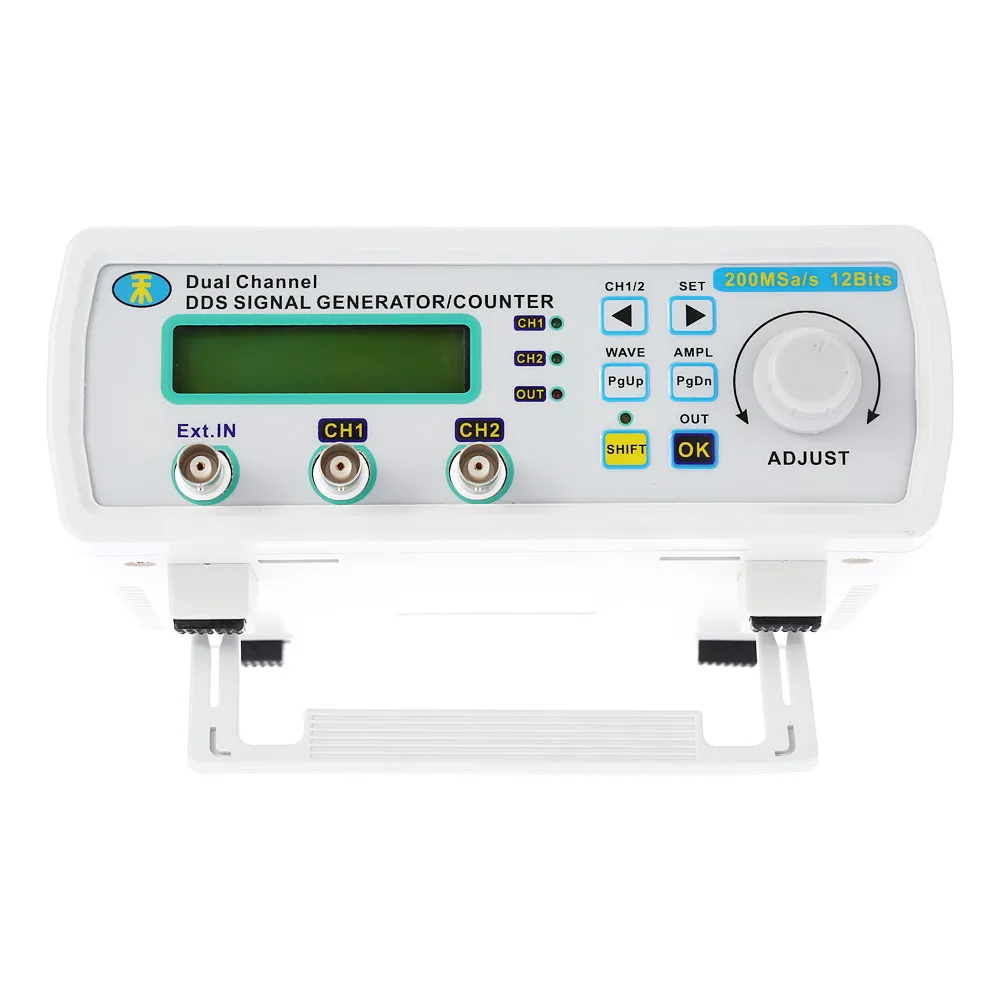

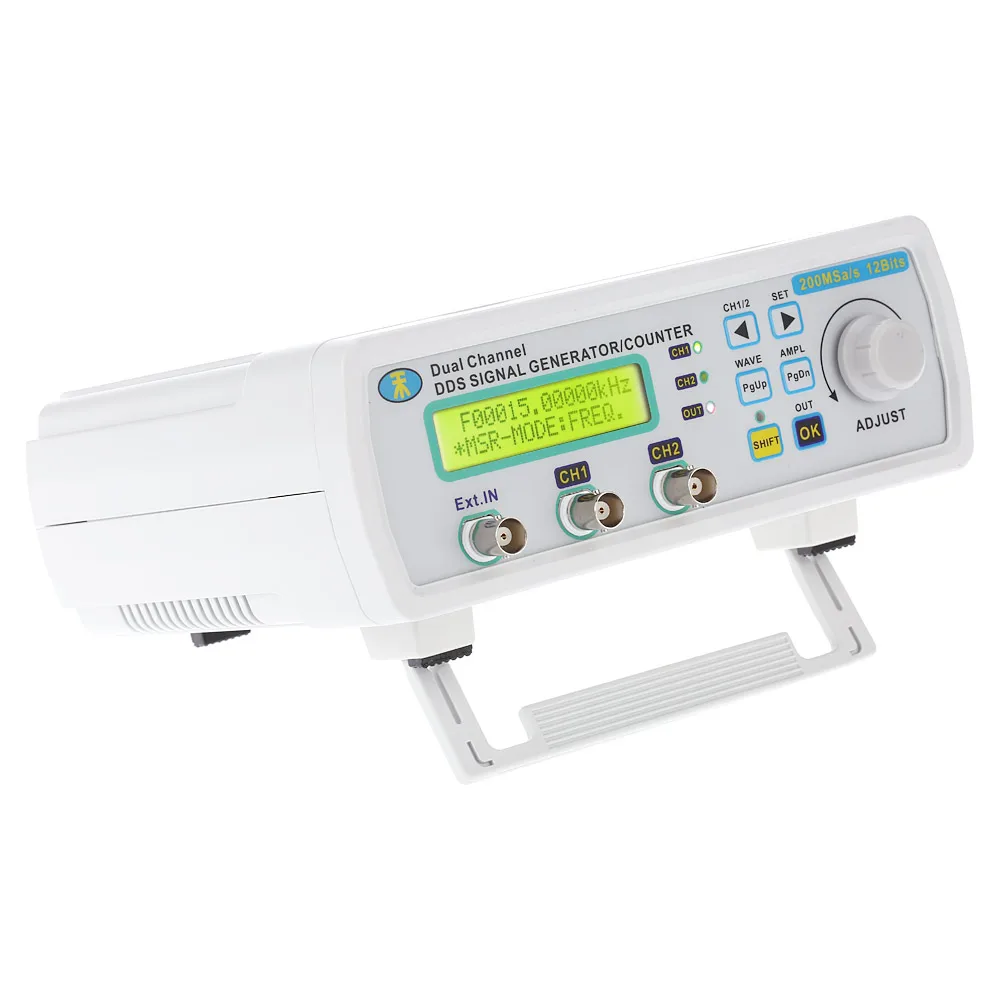

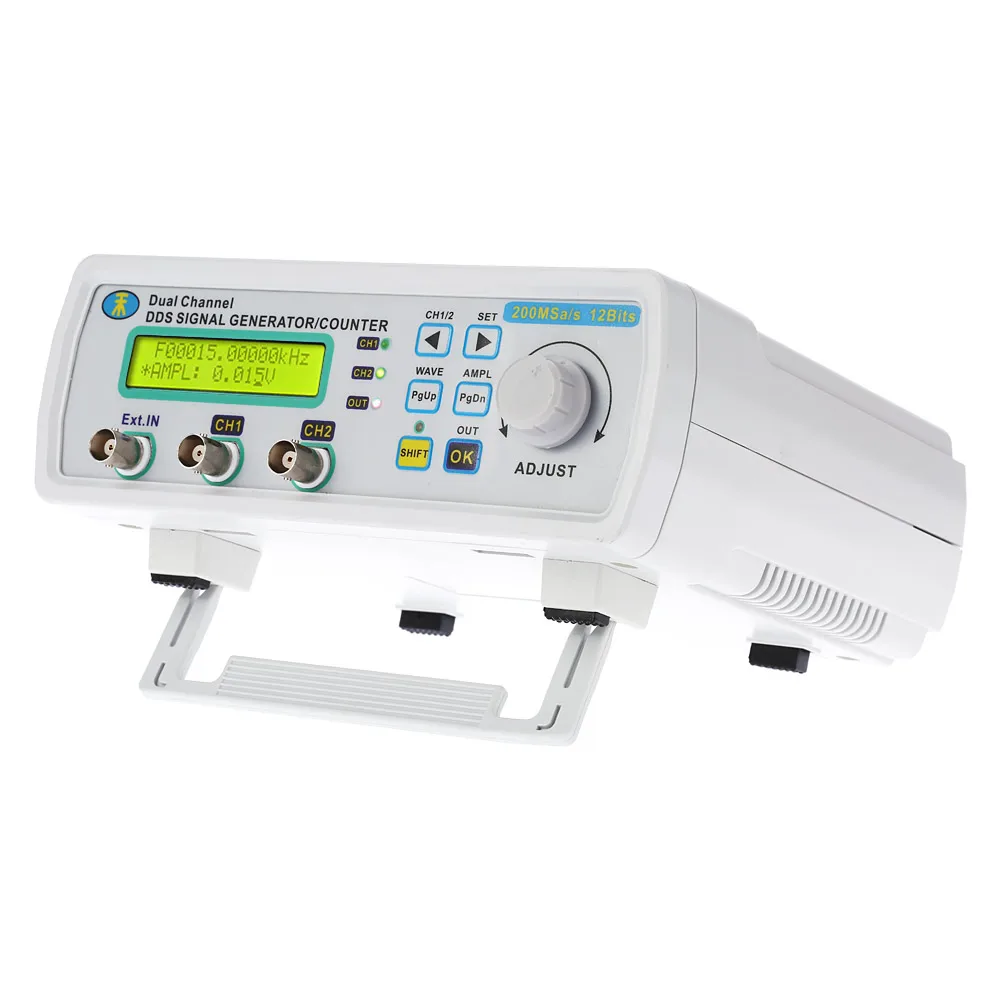

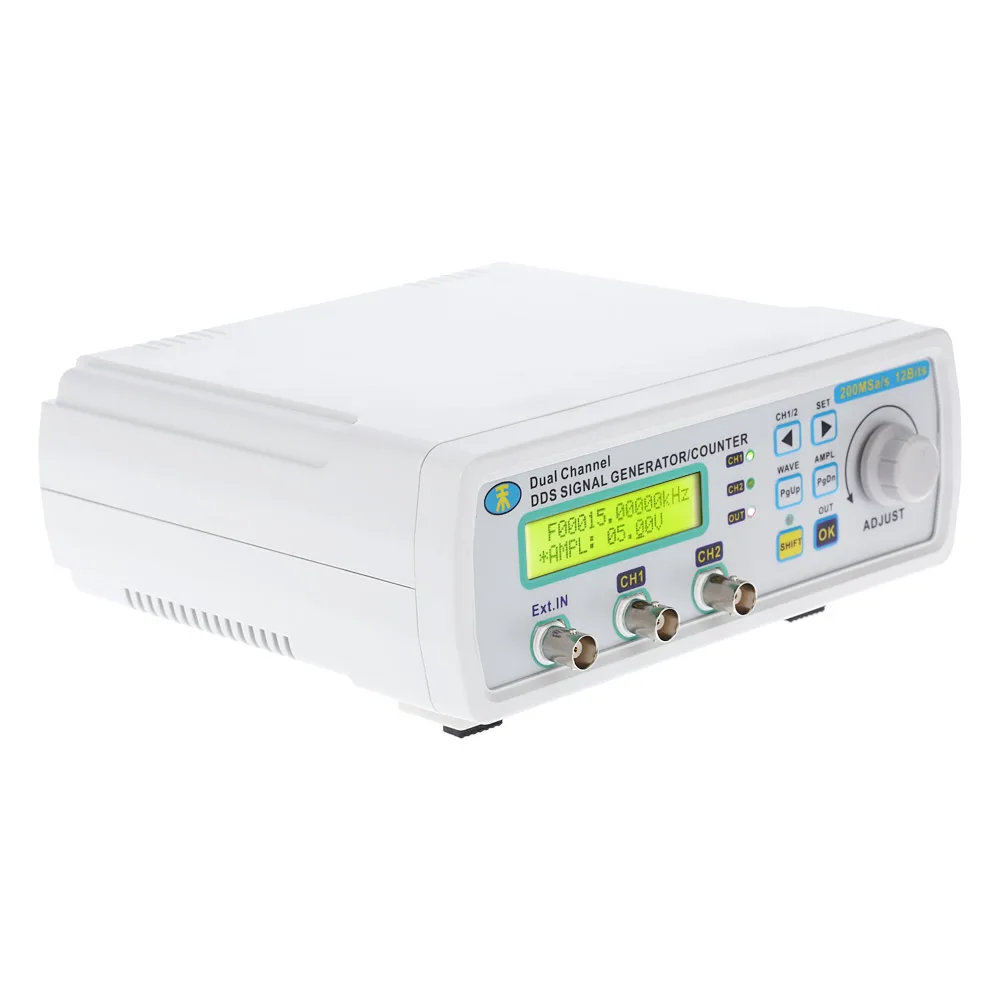

Цифровой DDS генератор сигналов произвольной формы двухканальный высокочастотный генератор мощности полоса пропускания сигнала 200MSa/s 25 МГц
DDS функциональный генератор сигналов из этой серии является многофункциональным генератором сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. Д. Это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.

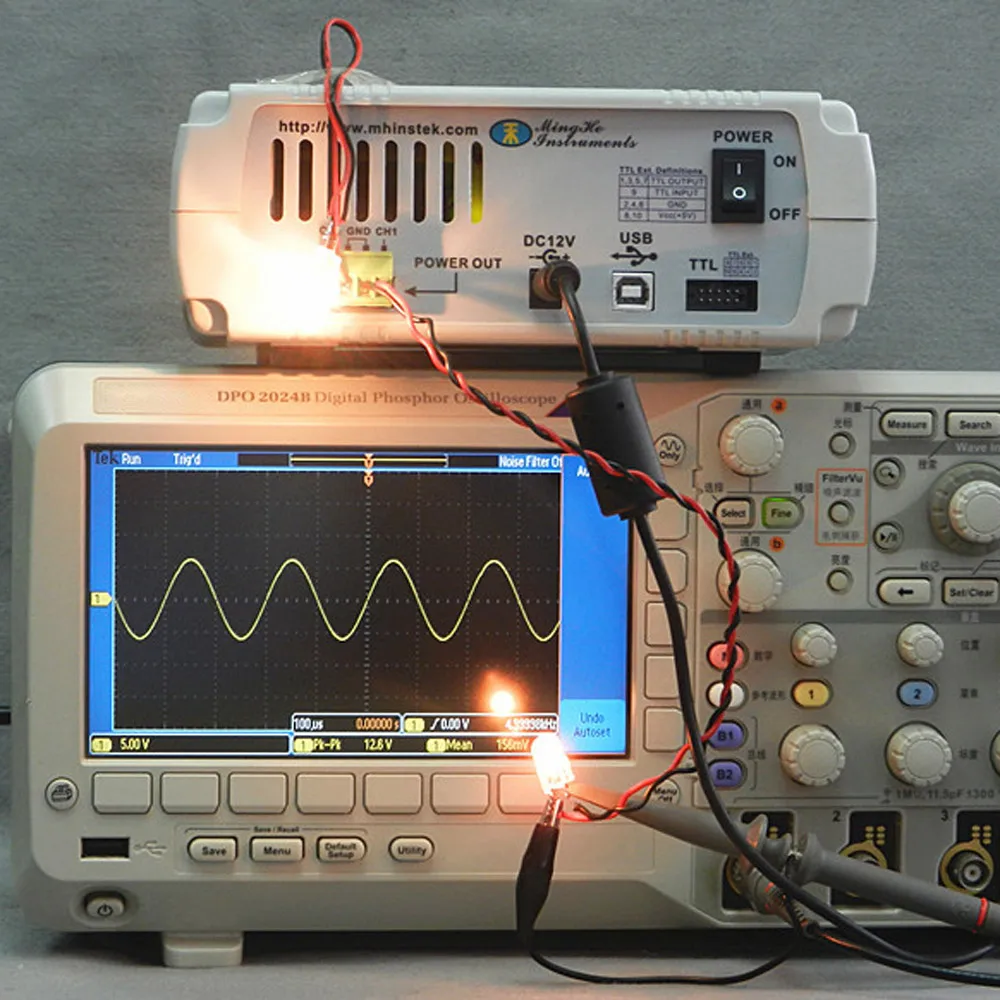

Наиболее отличительной особенностью является то, что он добавляет двухканальный выходной интерфейс сигнала, частотный диапазон выходного сигнала-0 ~ 80 кГц, амплитуда 30mVp-p ~ 30Vp-p, максимальный ток-1 А; эти два канала не зависят от мощности сигнала и могут использоваться параллельно, так что выходной ток до 2 А; Он также может быть использован в тандеме, так что выходная амплитуда до 60Vp-p. Амплитуда и частота могут отображаться на экране, и вы можете использовать ручку или программное обеспечение ПК непрерывно настраивается.
Особенности:
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.
CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.
Поддерживает пользовательскую форму волны, каждая произвольная Глубина памяти 2048*12 бит, частота дискретизации 200MSa/s.
С функцией импульсного импульса, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: 60 МГц измеритель частоты и функция счетчика.
Амплитудный диапазон сигнала 5mVpp- 20Vpp (передняя панель), диапазон смещения постоянного тока от-120% до 120%, разрешение 1%.
Встроенный точный-20 дб аттенюатор, достичь минимальной амплитудной разрешающей способности 1МВ.
Функция вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.
Разрешение волны до 12 бит в ширину, выходная форма сигнала более тонкая, искажение формы волны низкое.
С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов.
После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов.
Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты 10 МГц.
Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.
Особенности сканирования: Частотная Линейная развертка и логарифмическая функция развертки, Пуск и конечные точки сканирования могут быть установлены свободно.
Особенности хранения: можно хранить 10 групп параметров, установленных пользователем (произвольная волна может прехранить 16 групп).
При подключении к ПК может быть использован для управления прибором и может быть изменен на ПК для загрузки произвольной формы выходного сигнала к инструменту.
С защитой от короткого замыкания и защитой от перенапряжения.
Программное обеспечение для ПК и руководство на английском языке:
//www.dropbox.com/sh/t5i0j1h8a5rt7wh/AAD3C7DN_vT2G3E_TOrx4caFa?dl=0
Технические характеристики:
Полоса пропускания сигнала питания: 0 кГц ~ 80 кГц
Амплитуда выходного сигнала: 30mVp-p ~ 30Vp-p (задняя панель)
Максимальный выходной ток: 1A
Максимальная выходная мощность: 15 Вт * 2 (двухканальный усилитель мощности)
Защита от короткого замыкания на выходе: есть (ограничение)
Выходное сопротивление: ≤ 1 Ом
Выходная Фаза: в фазе с сигнальным терминалом
Искажения: <1%
Плоскостность выходного сигнала: ± 1 дБ
| Проект | Параметры | ||
| Основные характеристики | Частотный диапазон | Синусоида | Нормальные режимы (опционально): 0,01 Гц ~ 6 МГц/0,01 Гц ~ 12 МГц/0,01 Гц ~ 20 МГц/0,01 Гц ~ 25 МГц |
| Прямоугольная волна | 0,01 Гц ~ 6 MГц | ||
| Треугольной формы волны | 0,01 Гц ~ 6 MГц | ||
| Пилообразный сигнал | 0,01 Гц ~ 6 MГц | ||
| Произвольной формы | 0,01 Гц ~ 6 MГц | ||
| TTL цифровой сигнал волны | 0,01 Гц ~ 6 MГц | ||
| Выход модуляции | Частота развертки | ||
| Типы сигналов | Синусоидальная/Треугольная/квадратная/подъемная звуковая волна, цифровая сигнальная волна CMOS и произвольная форма волны | ||
| Сигналов длина | 2048 точек | ||
| Частота дискретизации | 200MSa/s | ||
| Амплитуды сигнала разрешение | 12 бит | ||
| Минимальное разрешение частоты | 10 МГц | ||
| Частота ошибок | +/-5*10 ^(-6) | ||
| Стабильность частоты | +/-1*10 ^(-6) | ||
| Амплитудный диапазон (от пика до пика) | 5mVp-p ~ 20Vp-p |
||
| Выходное сопротивление | 50 Ом (+/-10%) | ||
| Разрешение амплитуды | 1mVp-p (-20дБ затухание) 10mVp-p (без затухания) |
||
| Офсетная печать диапазон | -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала) | ||
| Смещения разрешение | 1% | ||
| Фазы диапазон | 0 ~ 359 ° | ||
| Фазы разрешение | 1 ° | ||
| Синусоида | Гармонических прибыл системы | 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц) | |
| Искажение | <0.8%(20 Гц ~ 20 кГц) | ||
| Прямоугольная волна | Подъемный вместе времени | ≤ 20ns | |
| Выброс | ≤ 10% | ||
| Рабочий цикл диапазон регулировки | 0% ~ 99.9% | ||
| TTL | Подъемный вместе времени | ≤ 20ns | |
| Низкий уровень | <0,3 V | ||
| Высокий уровень | 1 В ~ 10 в | ||
| Произвольной формы | Кол-во | 16 | |
| Глубина памяти/группа | 1KB/16 | ||
| Сканирования | Режим сканирования | Линейная развертка, бревенчатая развертка | |
| Время сканирования | 1s-999s | ||
| Диапазон сканирования | Он определяется настройками параметров развертки | ||
| Внешние измерения | Частотный диапазон измерений | Время ворот = 10S 0,1Hz - 60MHz Время ворот = 1S 1 Гц-60 МГц Ворота времени = 0,1 S 10 Гц-60 МГц Ворота времени = 0,01 S 100 Гц-60 МГц |
|
| Диапазон входного напряжения |
0.5Vp-p ~ 20Vp-p | ||
| Диапазон измерений | 0 ~ 4294967295 | ||
| Подсчет | Вручную | ||
| Измерение ширины положительного и отрицательного импульса | Разрешение 10ns, Макс. Измеряется 10s | ||
| Периодические измерения | Разрешение 20ns, Макс. Измеряется 20s | ||
| Рабочий цикл измерения | Разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9% | ||
| Выбор источника | 1. И тд. Вход (сигнал переменного тока) ; 2. TTL-IN вход (цифровой сигнал) | ||
| Память | Кол-во | 10 | |
| Расположение | M0 ~ M9 | ||
| Интерфейс | Режим интерфейса | Использование USB в последовательном интерфейсе | |
| Скорость передачи | 57600bps | ||
| Протокол | Использование командной строки, соглашение | ||
| Блок питания | Постоянного тока | Источник питания 12 В постоянного тока | |
| Общие | |||
| Размер | 19,5*17,5*7 см/7,67*6,9 * 2.75in | ||
| Вес | 680 г/24 унции | ||
| Размер упаковки | 24*24*12 см/9,55*9,45*4,72 дюйма (Д * Ш * В) | ||
| Вес с упаковкой | 1480 г/52,2 унций | ||

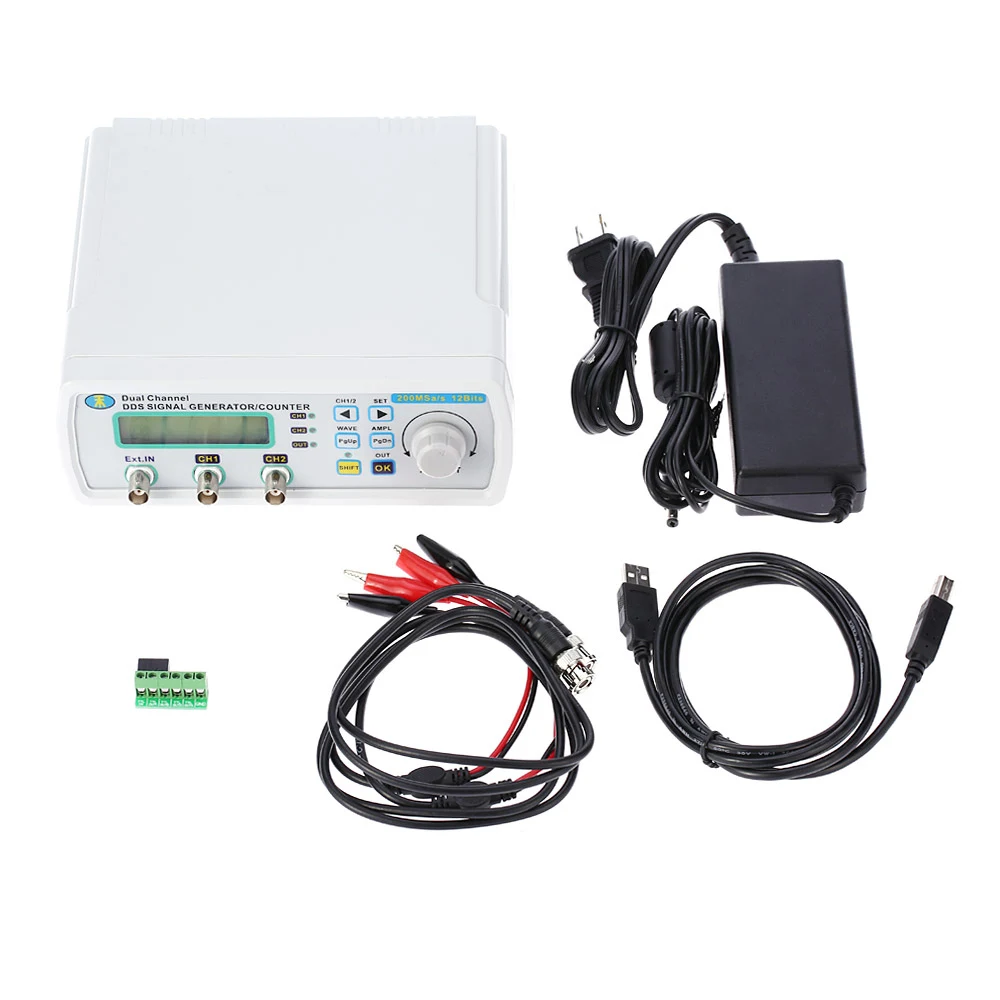

В комплект входит:
1 * генератор источника сигнала
1 * USB кабель
1 * Расширительная плата TTL
1 * Адаптер питания
2 * BNC зажимы кабель
