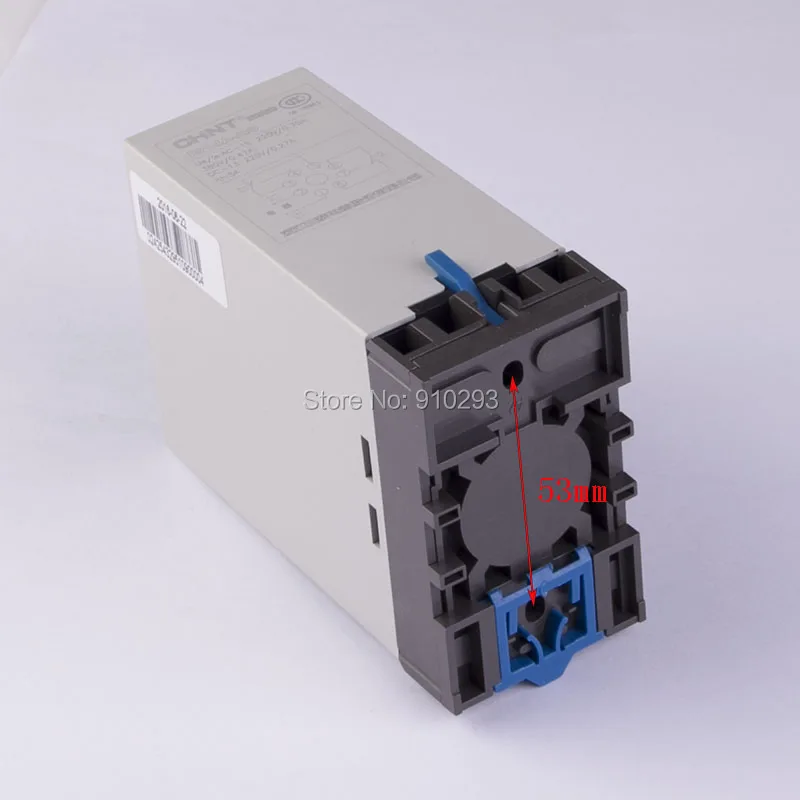

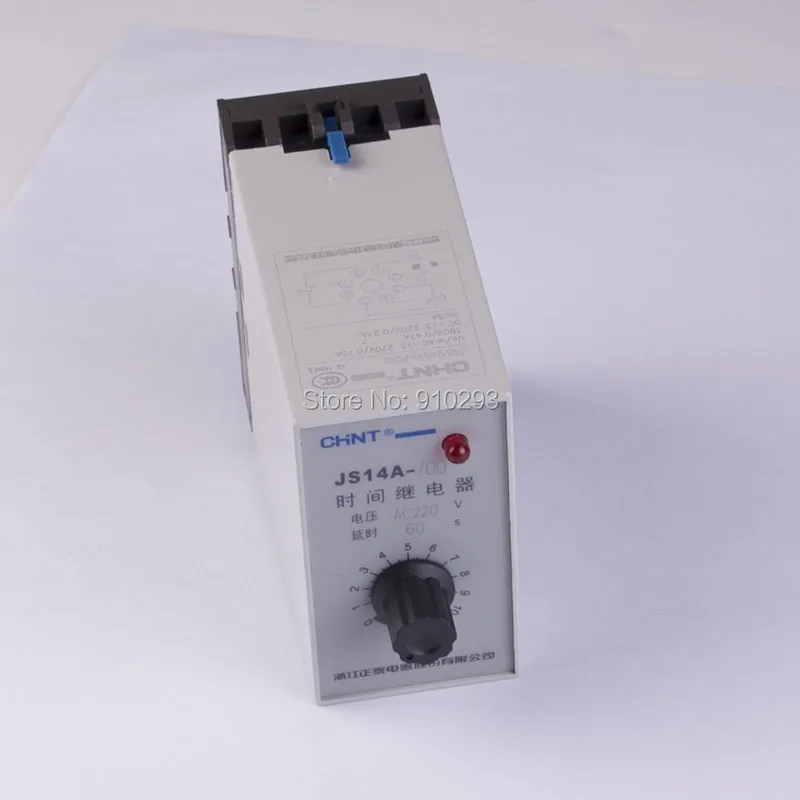

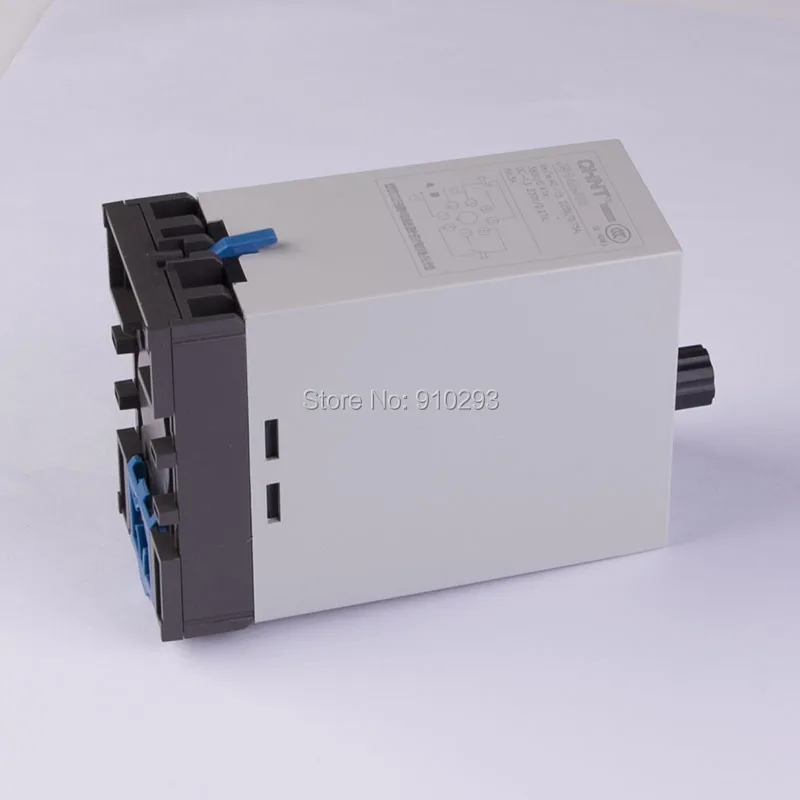

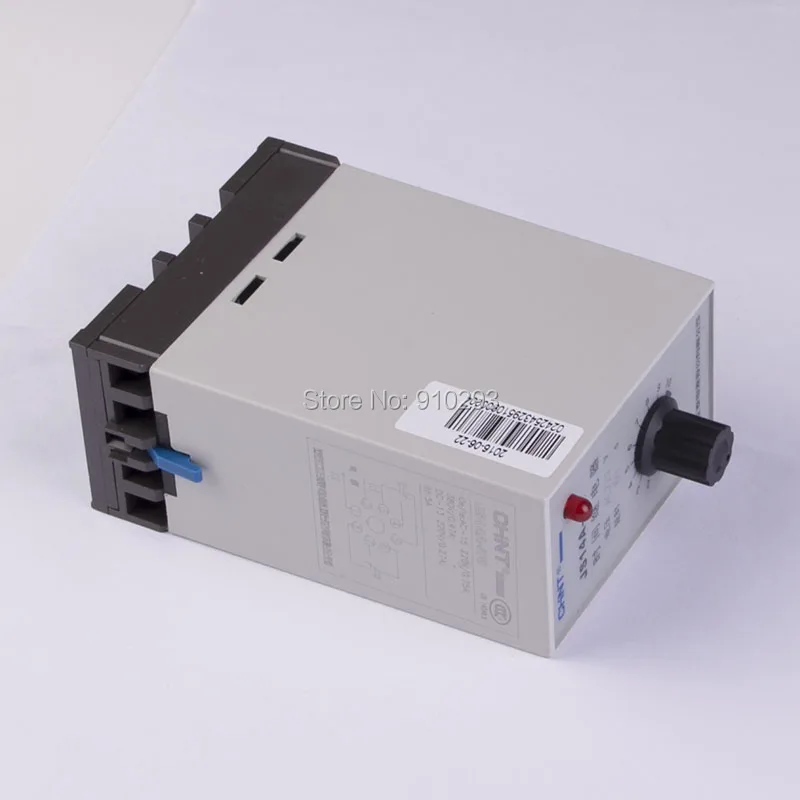

Реле времени JS14A-/00 AC220V задержка 60s

1. Цель и сфера применения

Реле времени серии JS14A (далее-реле), применяемое к переменному току 50 Гц, Номинальное напряжение питания 380 В и ниже или цепь управления 24 В постоянного тока для компонентов управления задержкой, В соответствии с заданным временем включения или выключения цепи.

3. Нормальные условия работы и условия установки

3,1 нормальные условия работы

3.1.1 Использование температуры окружающей среды

-5 ° C ~ + 40 ° C для 24 ч в среднем не более 35 ° C +

Высота 3.1.2

Высота установки не превышает 2000 м

3.1.3 атмосферные условия

Место установки относительной влажности воздуха, когда максимальная температура + 40 ° C составляет менее 50%, при низкой температуре может быть позволено иметь более высокую относительную влажность, например, 20 ° C при 90%. В связи с изменением температуры иногда следует принимать специальные меры по конденсации.

3.1.4 уровень загрязнения

Уровень загрязнения 3

3,2 условия установки

3.2.1 в среде без взрывоопасности, не достаточно для коррозии металла и среды и выхода из строя изоляции газа и проводящей пыли.

3.2.2 где есть оборудование для предотвращения дождя и снега и нет места полного водяного пара.

3.2.3 где нет значительного тряски, удара или вибрации.

3.2.4 категория установки 2

3.2.5 Класс защиты: IP20

Четыре основные технические данные

4,1 Номинальное напряжение питания: переменный ток (50 Гц) : 36 В, 110 В, 127 в, 220 В, 380 В; 24 В постоянного тока:

4,2 Номинальное напряжение изоляции: AC380V

4,3 Категория использования вспомогательной цепи

AC - 15; DC - 13

6 установка и обслуживание

6,1 в соответствии с схемой проводки правильное подключение, продукты постоянного тока, чтобы отметить полярность источника питания; 1 фут "+", 2 фута '-'

. Внешний тип продукта потенциометр должен быть один к одному соответствие с релейной онтологией, не может использоваться взаимозаменяемо.

6,2 должно быть 85% ~ 110% от номинального диапазона напряжения питания.

6,3 релейная табличка для схематических шкал, не представляет фактическое реле времени задержки, только для корректировки в качестве справки, при использовании продолжайте проверять значение задержки.

6,4 поверните ручку в процессе задержки времени, время задержки не будет правильным.

6,5 повторная задержка, время отдыха между двумя часами должно быть больше 500 мс.

6,6 не следует снимать корпус, чтобы предотвратить Электрический шок и привести к повреждению или неправильной работе.

6,7 номинальное значение задержки составляет 60 с, и следующая точка останова подпитывается в кратчайшие сроки, тип задержки продукции должен быть больше 2 с; Более 60 с электричество в кратчайшие сроки должно быть не менее 10 с.

6,8 время задержки реле больше, чем в 180 s при рассмотрении использования переключателя диапазона.

6,9 реле времени задержки останова является основным статусом завода, но во всей транспортной установке из-за воздействия может стать состоянием действия, поэтому необходимо сначала, прежде чем использовать электрическое действие, можно использовать одновременно.

П., лом электрических изделий не должны иметь живого мусора. Там, где есть средства, пожалуйста, перерабатывайте. Предложения по переработке, можно связаться с местным управлением или розничным продавцом.
