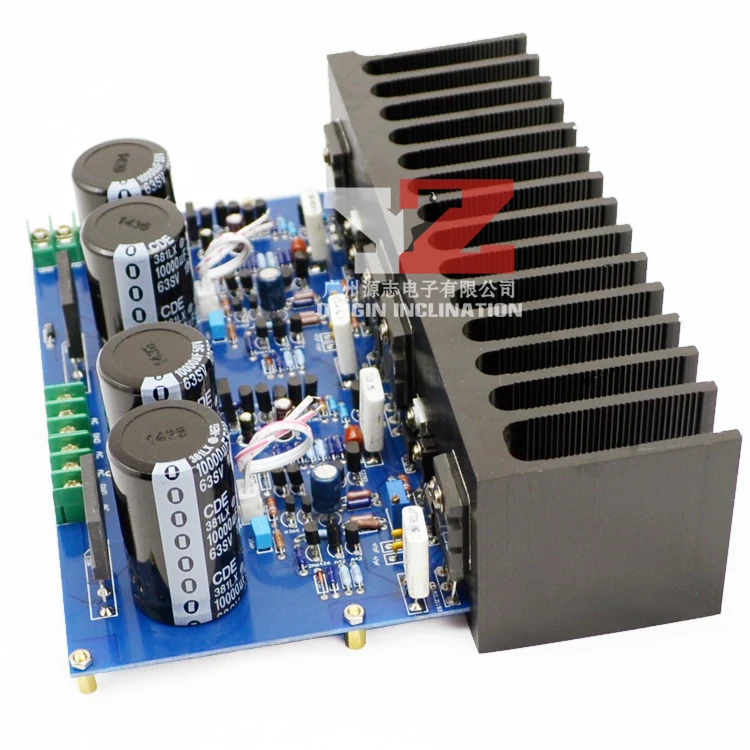

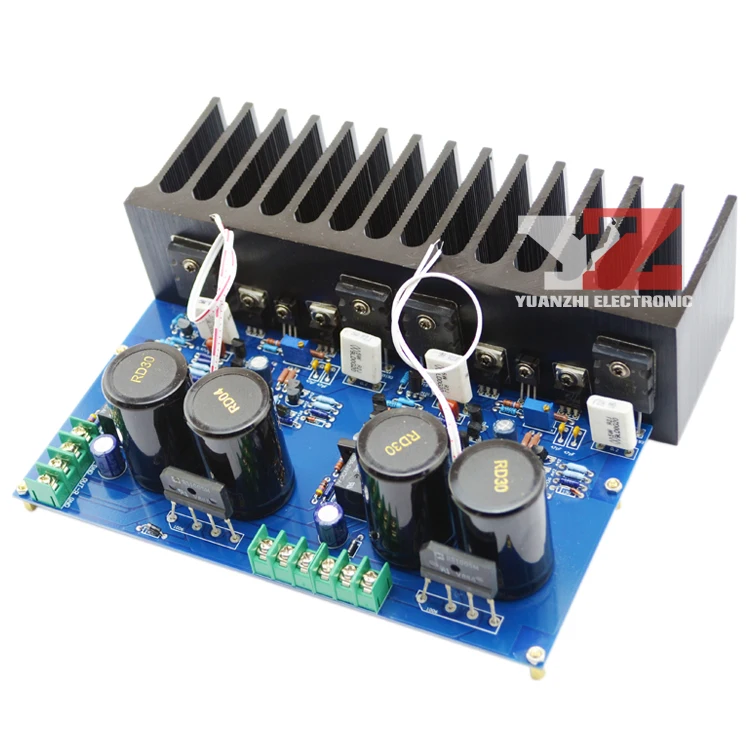

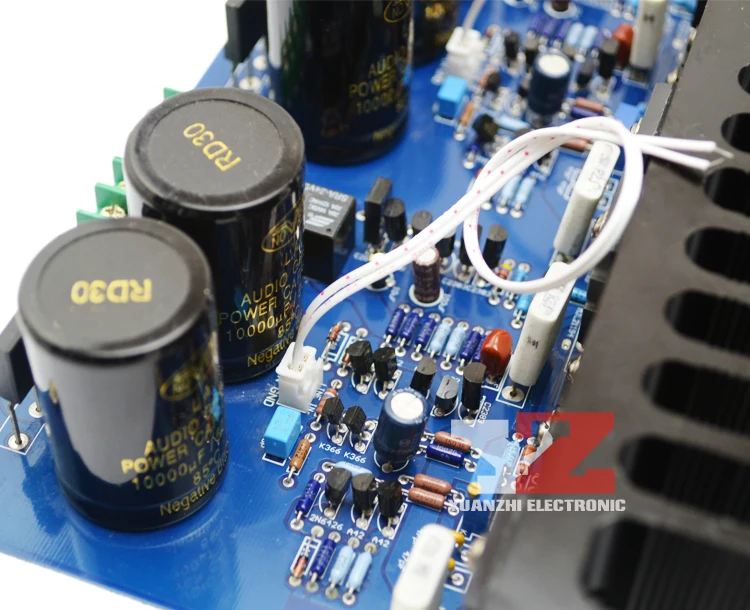

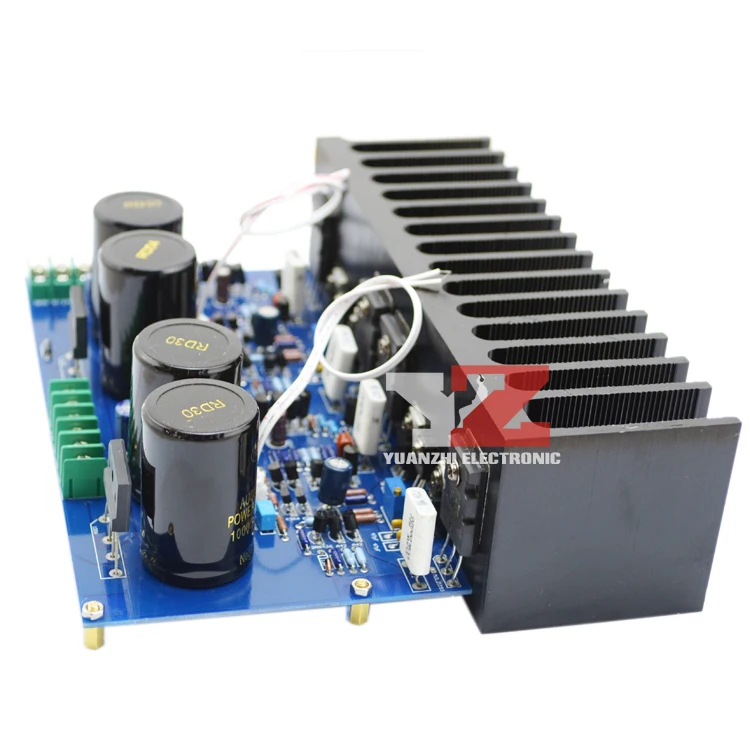

Собранный MT-150 150 Вт класс A/AB Усилитель мощности (без радиатора) | Электроника

---





Тип усилителя мощности: HIFI усилительМодель: MT-150Ли сцена: HiFiКанал: 2Выходная мощность: 150 Вт/8 Европа; 250 Вт/4 ЕвропаРазмер: с радиатором 210 мм * 170 мм * 60 ммВес: 1257 гСопротивление: 4 Европа, 8 Ом【Name】 высокомощный усилитель класса A/класса A【Model】 MT-150Size Размер: 203 мм * 103 мм Размер печатной платы【Technical parameters】Максимальная выходная мощность: 150 Вт/8 Европа 250 Вт/4 Европа (эффективная мощность)Напряжение питания: AC 15 V-36 VГармонические искажения: <0.001% 10 Вт/8 ЕвропаЧастотный диапазон: 2 Гц-200 кГцКоэффициент демпфирования:> 100Отношение сигнал-шум:> 96dBКоэффициент преобразования:> 50 В/СШАВходная чувствительность: 0,707 в (RMS)Входное сопротивление: 33 KУсиление: 31 дБ (34x)【Precautions】Примечание: готовая плата для отладки хорошей готовой доски, все неавторизованные изменения или снос любых элементов на доске привести к любым вопросам, магазин не будет нести ответственность.Эта плата усилителя только должна регулировать ток колыбельности, не нужно регулировать потенциал средней точки, очень удобно. Ток quiescent регулируется регулировкой регулируемого сопротивления на плате, и падение напряжения через неиндуктивный резистор может быть преобразован в ток, и 100 мА на 27мв.Трубка для компенсации температуры D669 должна иметь слово, стоящее перед радиатором, и фиксируется с помощью винта.Есть два варианта конфигурации:MT-150 усилительная плата разработана специально для Motorola MJL21193/MJL21194 предназначен набор усилитель платы, отличную производительность и очень простой, очень подходит для производства DIYER высокопроизводительного усилителя HIFI и многоканального усилителя.   Плата усилителя мощности MT-150 имеет следующие характеристики:   1, Плата усилителя мощности с 1,6 толстой Золотой пластиной FR4 погружения, медная фольга 1 унция, и плата большого тока соединения с большим диаметром, его сверхтоковая Емкость без сомнения. Размер платы усилителя 203 мм * 103 мм.2, Плата усилителя мощности имеет 2-канальную цепь и высокопроизводительный выпрямитель фильтра, только нужно добавить мощность переменного тока и теплоотвод можно сделать в двухканальный усилитель, очень удобно. Около 2 каналов с использованием симметричного зеркального дизайна, легкая установка, внешний вид благородный приличный!   3, блок питания в обмене 15-36 в может быть использован, если использование конденсатора фильтра высокого напряжения, напряжение питания может быть выше, выходная мощность больше.4, MT-150 Плата усилителя стабильная, без слишком большого радиатора может выдерживать больший ток, может быть легко передана в класс/класс B состояние работы.5, MT-150 схема усилителя очень классическая, вход состоит из дифференциальной цепи поля, на общее основание интегральной схемы к симметричной стадии усиления напряжения общего излучателя, для продвижения двух выходов Дарлингтона. Схема с помощью пассивной сервоцепи постоянного тока, так что нет необходимости регулировать среднюю точку можно стабилизировать в пределах 30 мВ, более удобной для пользователя отладки, только нужно отрегулировать колчащий ток ок.6, MT-150 использовать все оригинальные компоненты для повышения температуры, чтобы обеспечить его эффект! Выпрямительный мост является 25A плоский мост, люкс класс, настройка при помощи новинка оригинальный светодиод US CDE конденсатор с алюминиевой крышкой, 12000 мкФ с алюминиевой крышкой, 50В сделать фильтр конденсатор с алюминиевой крышкой, (Самые любимые вентиляторы одного из вентиляторов), toshiba горелка трубка 2SK366 вход переменного тока, все остальные использования на ламповый, как, например, MPSA42/MPSA92, Пуш-ап трубки MJE15032/MJE15033, выход MJL21193 MJL21194, стандартная конфигурация с использованием исходного Novartis Новер конденсатор с алюминиевой крышкой, 10000 мкФ с алюминиевой крышкой, 50В, для того чтобы повысить трубка A940/C2073, вход с помощью TTA1943/TTC5200, даже сопротивление все США Дейла сопротивления. Смотрите все компоненты fever, настройка также много отладок перед установкой вниз, эффект гарантирован!   7, MT-150 имеет большую мощность искажений, 8 Ом может выходить максимум 150 Вт эффективная мощность, достаточно, чтобы удовлетворить требования общего домашний динамик. 4ом может достигать 250 Вт при эффективной мощности!8, плата имеет идеальная Колонка защиты цепи, задержка загрузки, перегрузки по току, короткого замыкания, выход постоянного тока и другие функции защиты, без дополнительной цепи защиты, использование более безопасной и удобной.
