Анализатор OBD /CAN анализатор/K линейный анализатор /KWP2000 прослушивание

Анализатор OBD /CAN анализатор/K линейный анализатор /KWP2000 прослушивание

Программное обеспечение для ПК полностью Обновлено, плюс сумма не увеличивается!

Пожалуйста, Скопируйте следующий адрес на адресную панель браузера для просмотра (из-за перекодирования Youku некоторые видео не ясны, их можно загрузить из облака Baidu в локальные часы)

Гранулы (Конвертация резкости)K линия прослушивания видео

Гранулы (Конвертация резкости)Можно слушать видео

Видеокарта (HD видео)(Загрузка четкого видео: pan.baidu.com/s/1ntJ0zB7)Пример применения видео 1 "получить четыре состояния автомобиля от OBD интерфейса"

Монопод (ультра четкое видео)Способ применения для складного зеркала Lasuo Video 2 "как использовать анализатор OBD Разработанный windows" после аналогичного

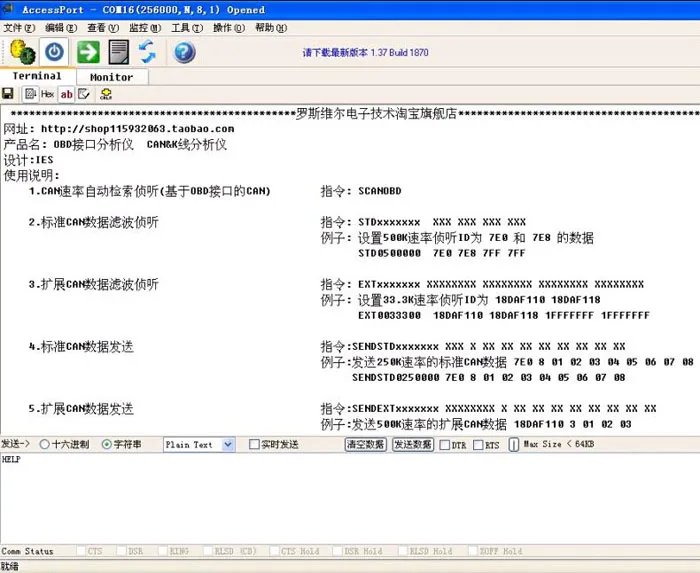

Вот скриншот недавно разработанного программного обеспечения для ПК (Обновлено в октябре 18, 2016)

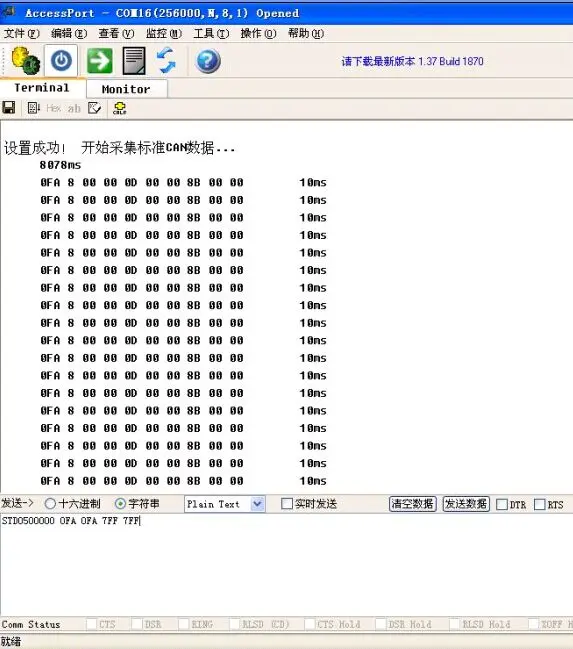

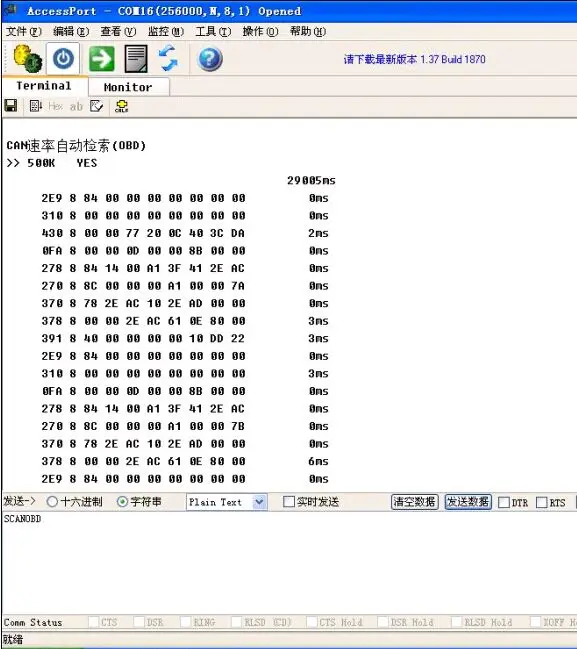

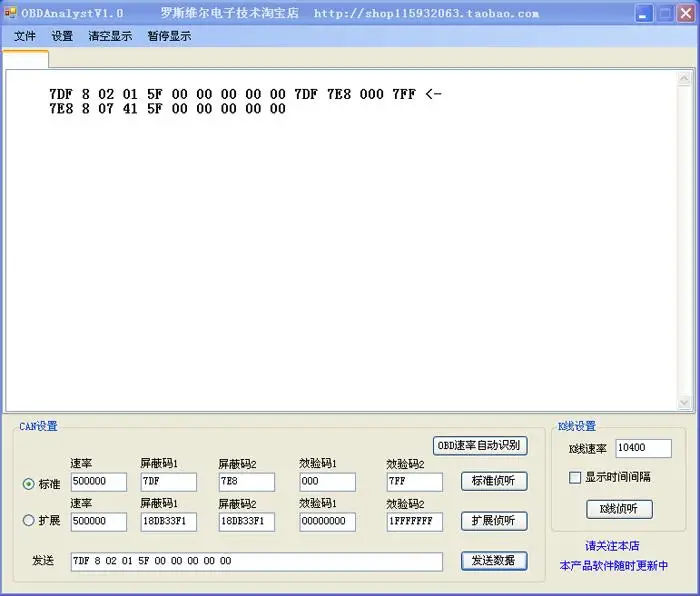

1. Прослушивает стандартные данные CAN и карты на данные, перехваченные ISO15765 CAN

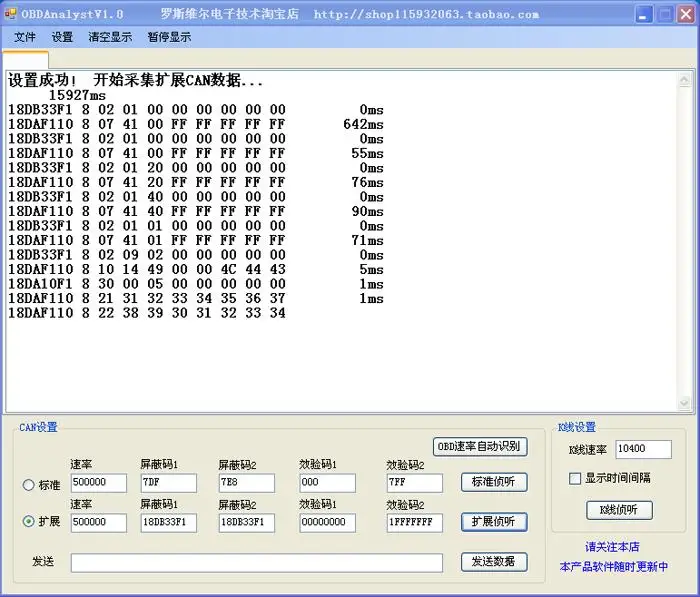

2. Расширьте данные CAN и сопоставьте расширенные данные CAN с помощью ISO15765

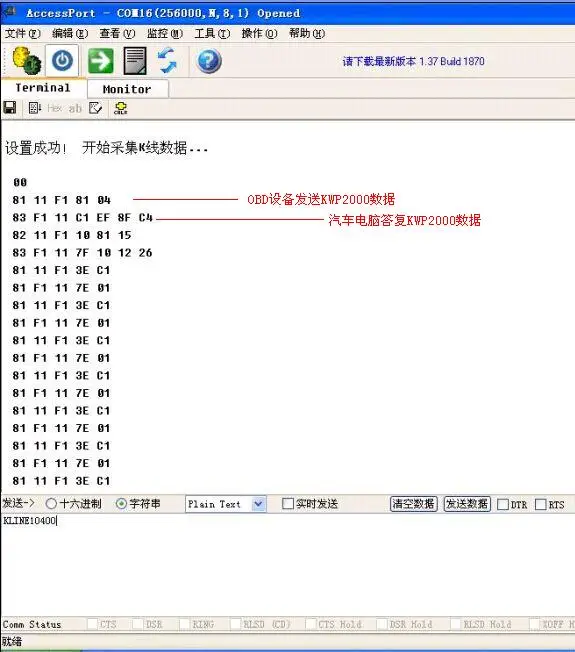

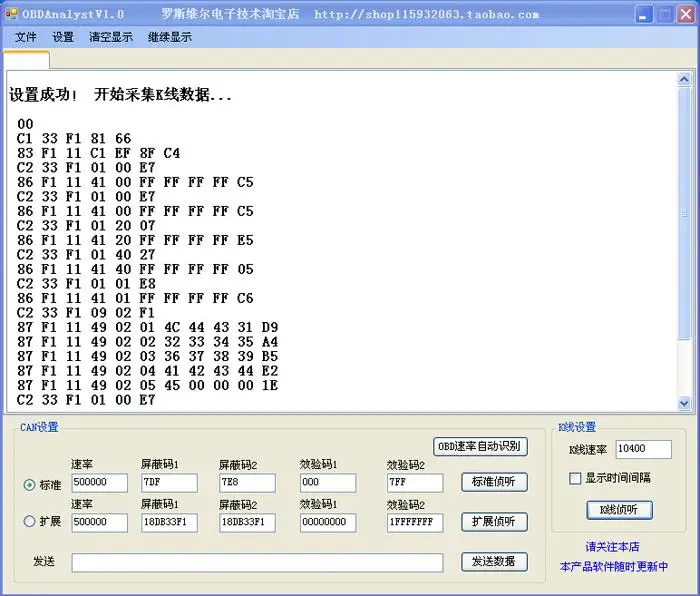

3. K линейный перехват данных, рис. ISO14230 KWP2000 прослушивание данных

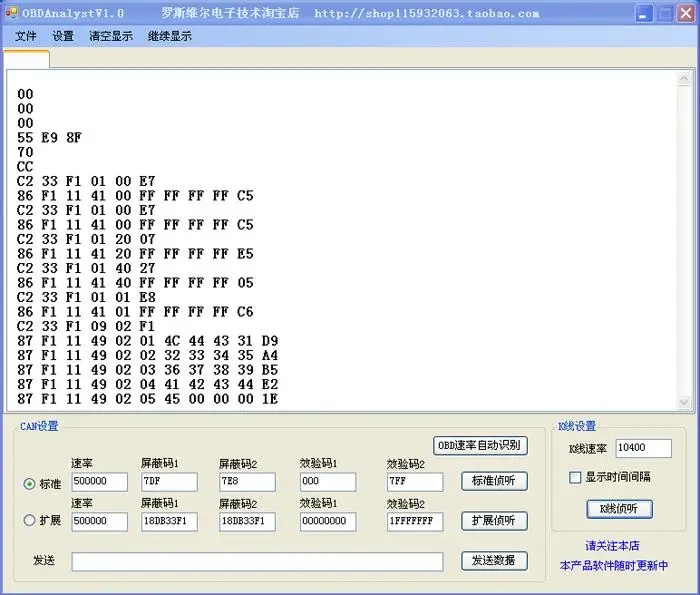

4. K линия прослушивания данных. ISO14230 KWP2000 передних данных-это процесс активации адреса 55 Скорость обнаружения KW1 KW2 KW2 Принять анти 70 к машине, ответ автомобиля CC подтвердить успех активации!

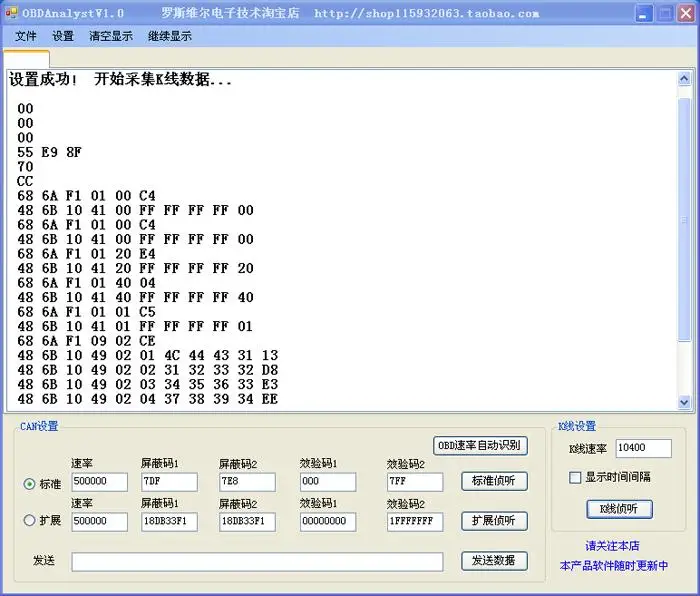

ПятьK линия прослушивания данных, данные ISO9141, эти данные не в формате KWP2000, попросите 48 6B ответить с 68 6A. Распространено в Jetta, японском автомобильном отделе, двигателе MITSUBISHI, BYD и других транспортных средствах.

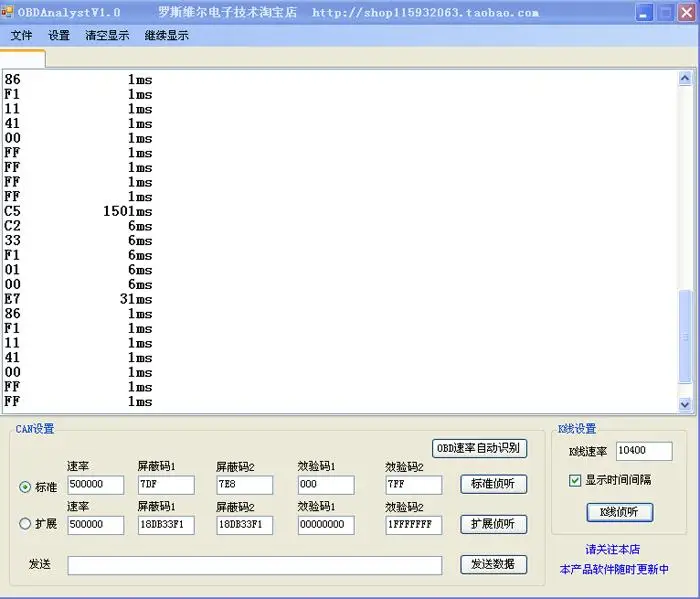

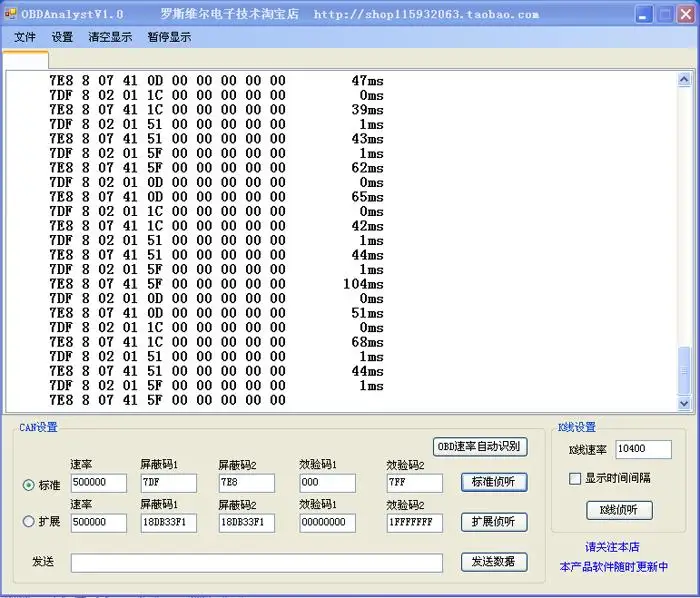

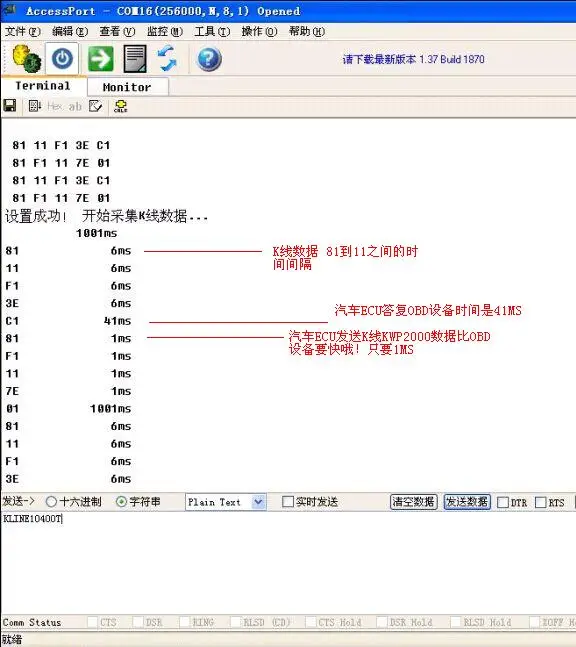

6. прослушивание данных с интервалом K, маркировка интервала времени между байтами, интервал времени между данными кадра, помощь разработчикам OBD для определения точного времени, написанные процедуры не потеряют автомобиль в зависимости от времени.

6. Отправьте слушателя на данные в автомобиль, чтобы показать эффективность команды

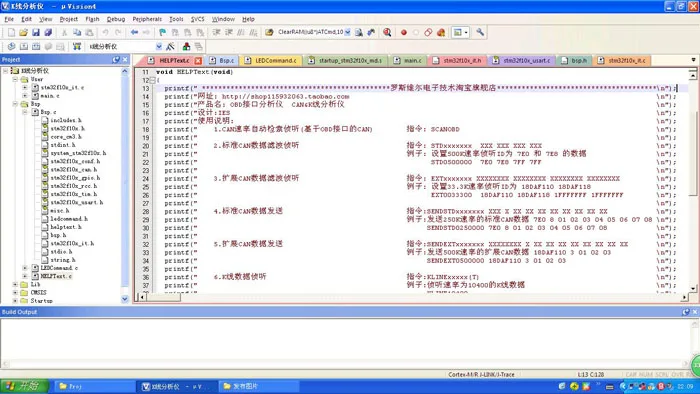

Ниже приведен дисплей исходного кода, обеспечивает все верхние машины под исходным кодом машины, нет библиотеки, полностью открытый источник не скрывает!

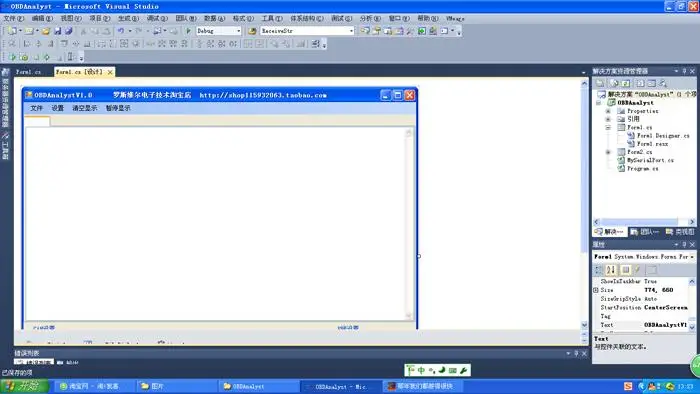

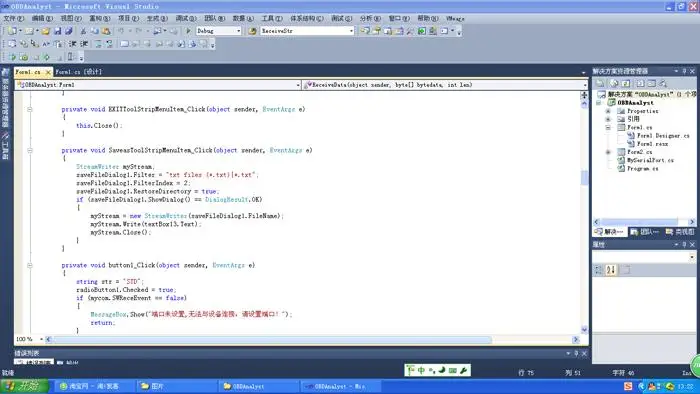

Платформа VS2010 с топовым источником машины написана для предоставления полного инженерного пакета исходного кода

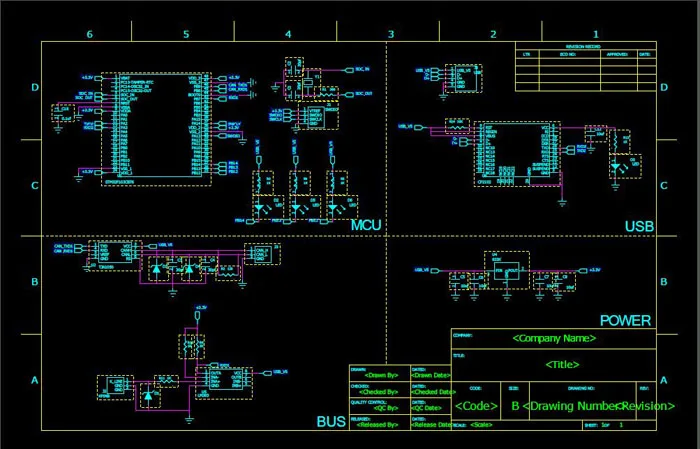

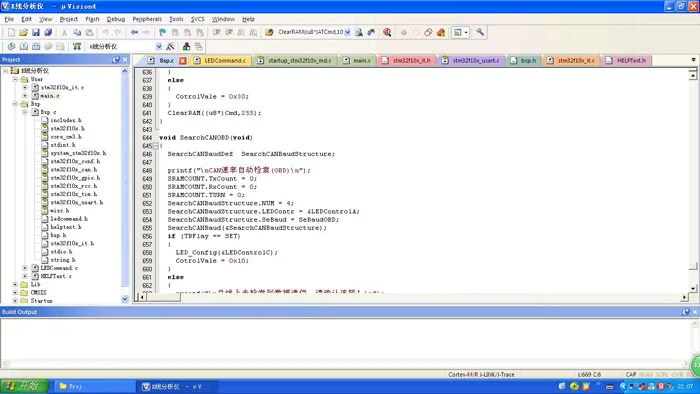

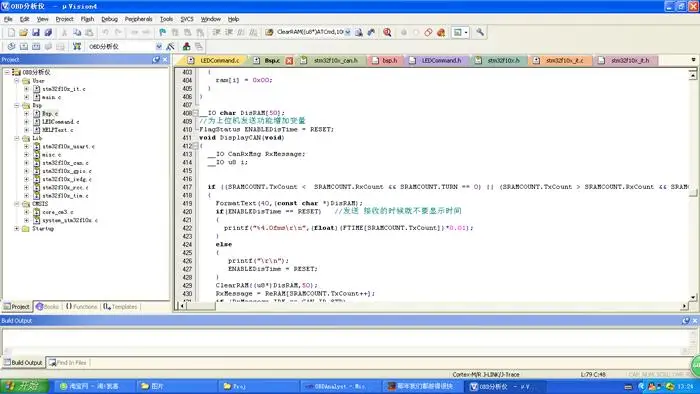

2, STM32 MCU источник аппаратного обеспечения, полная инженерия полностью открытый источник.Технический вопрос может научить вас играть!

Следующие инструкции перед обновлением программного обеспечения.

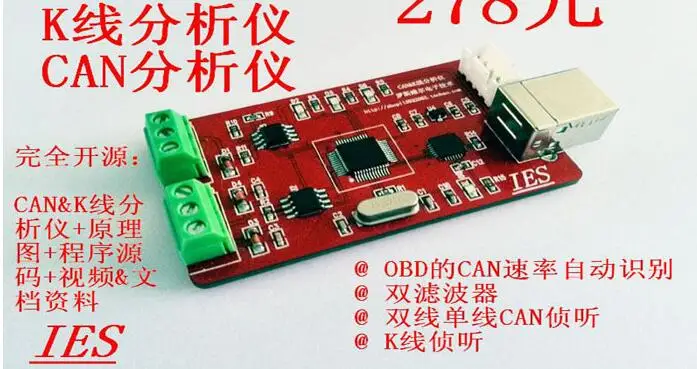

Анализатор интерфейса OBD-это интегрированный анализатор CAN и K линейный анализатор интегрированных продуктов, это инструменты разработки продукта OBD, такие как устройство дворника окон, управляющее компьютером, удаленная диагностика автомобильных продуктов.Функция анализа CAN-это автоматическая идентификация скорости для скорости OBD и идентификатора двойного фильтра.Состояние дистанционного управления, скорость автомобиля, все виды анализа состояния автомобиля обеспечивают удобство, в то же время поддержка можно слушать.Поддержка dual может отправлять данные.K линейный анализ, может завершить протокол KWP2000, одну точку соглашения и так далее, может интервал времени и данные между отсеком данных байтов. Предоставьте надежное соглашение о поддержке данных для написания K линии, чтобы обеспечить стабильность разработки продукта.

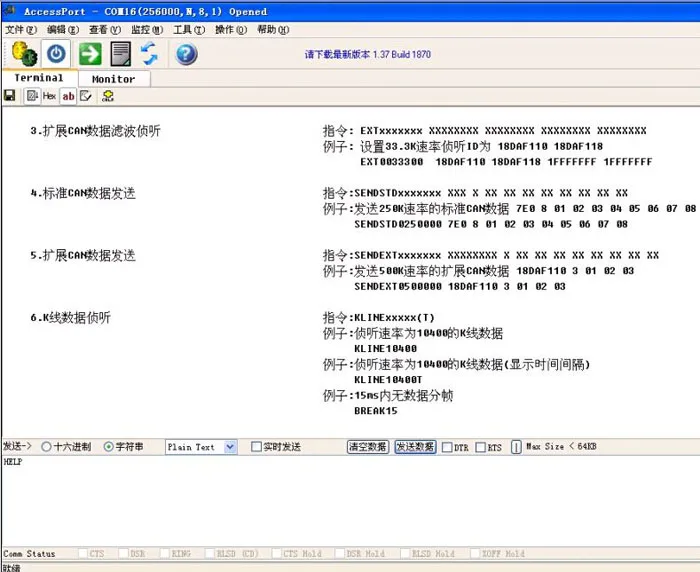

2. Стандарт может прослушивать фильтрацию данных

3. Расширения могут прослушивать фильтрацию данных

4. Стандарты могут отправлять данные

5. Расширения могут отправлять данные

6. Прослушивание данных K line

Наш последовательный стиль, покупая продукты, предоставит Полный исходный код, схему схемы и другие вспомогательные материалы.Мы всегда думаем, что «понимаем открытый источник, чтобы понять инновации!»

Почему анализатора недостаточно, в соответствии со стандартом UDS ISO14229, различные производители из различных школ мысли спорят о профессиональной ситуации постепенно в направлении унификации, транспортных средств, будь то домашнее или совместное предприятие.У K линии есть половина.UDS ISO14229 охватывает CAN и определение K линии.

K line hard?Может ли трудно?Жесткий анализ данных OBD?

Легко, линия K является измененным эталонным уровнем, серийная связь может висеть как номерной знак автомобильного шоссе, данные OBD находятся перед двумя братьев, вы спросили, был ли я в дополнение к двум другим автобусам, конечно, нет никакой популярности, как J1850, Вы не сказали, что J line, нет такой вещи, это признак WM импульсной ширины модуляционной формы, структура яичной боли заканчивается к смерти!Таким образом, физический диапазон развития OBD очень маленький, легко читать данные, пока вы читаете младшую среднюю школу, знайте квадратичное уравнение юаня, вы можете анализировать.Y = KX, когда у вас есть Y и X is K, можно получить, например, видео, указанная скорость 5 6 байт, деленная на 4).

Все в порядке!Давайте взглянем на функцию продукта.
