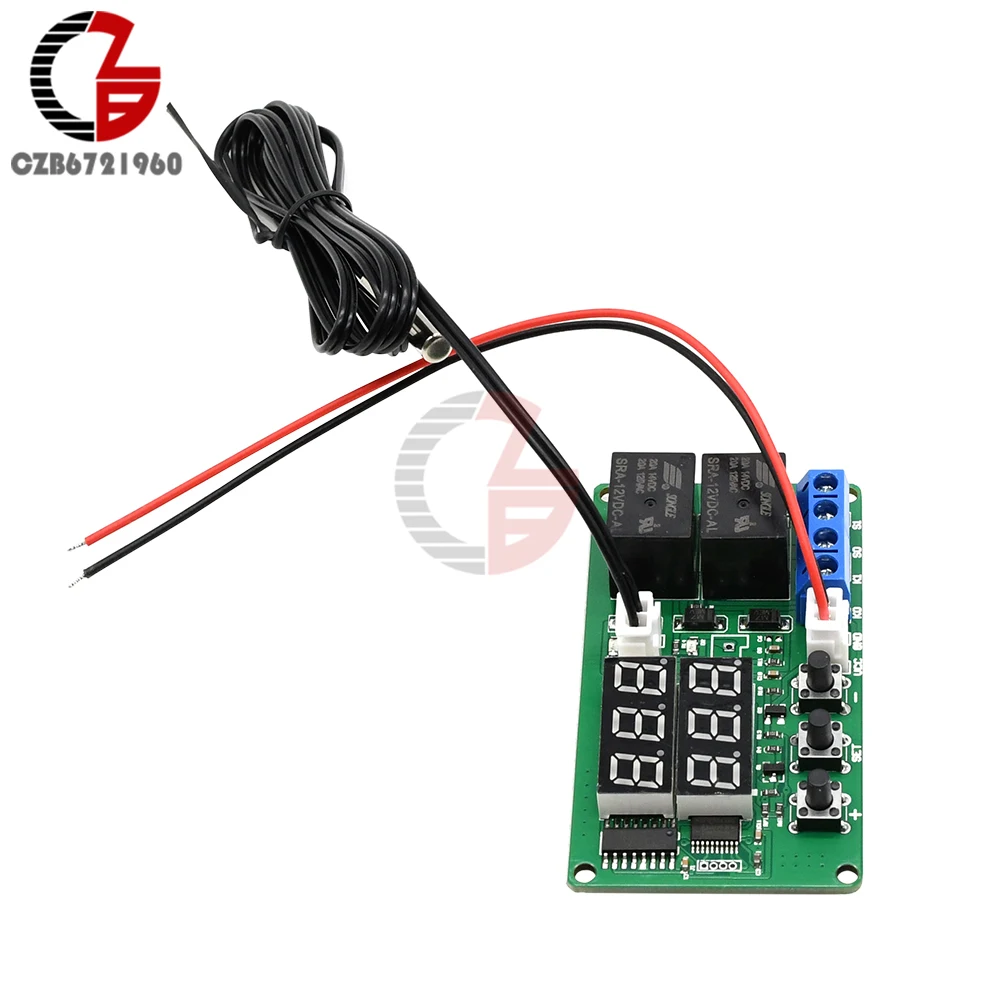

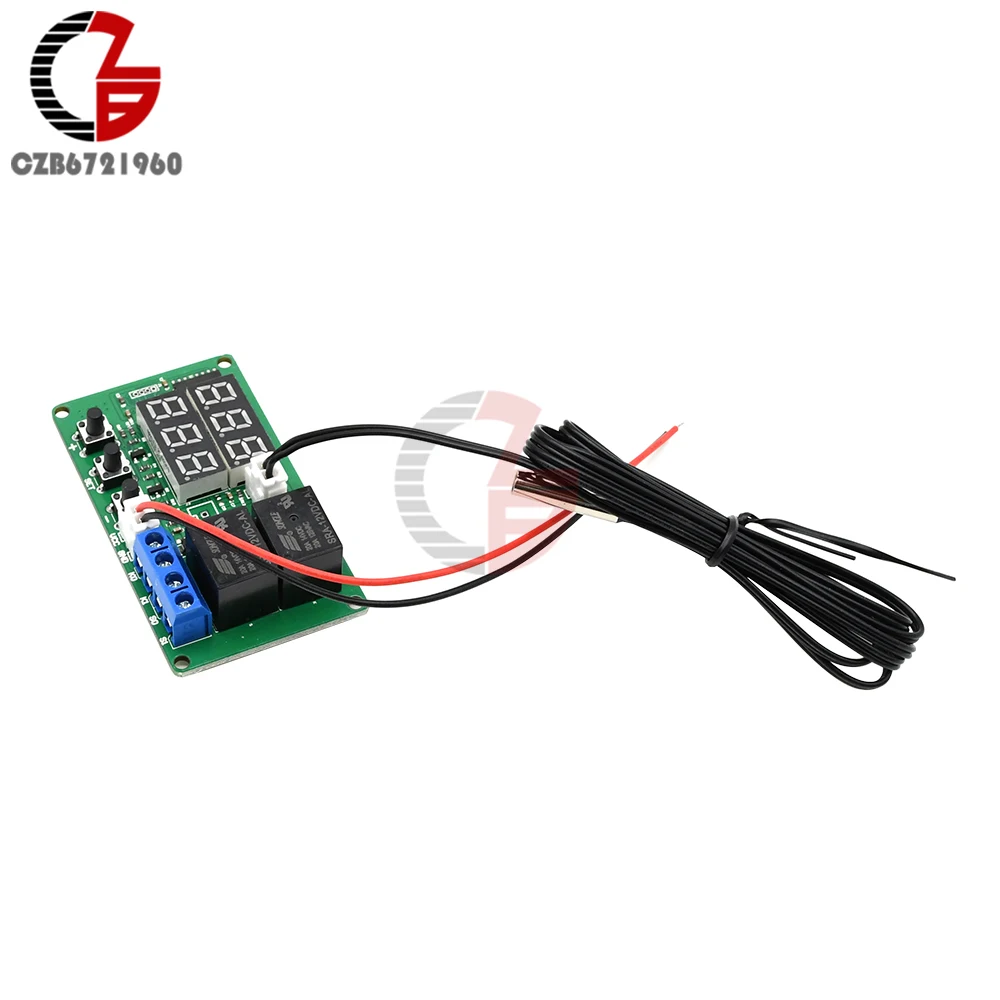

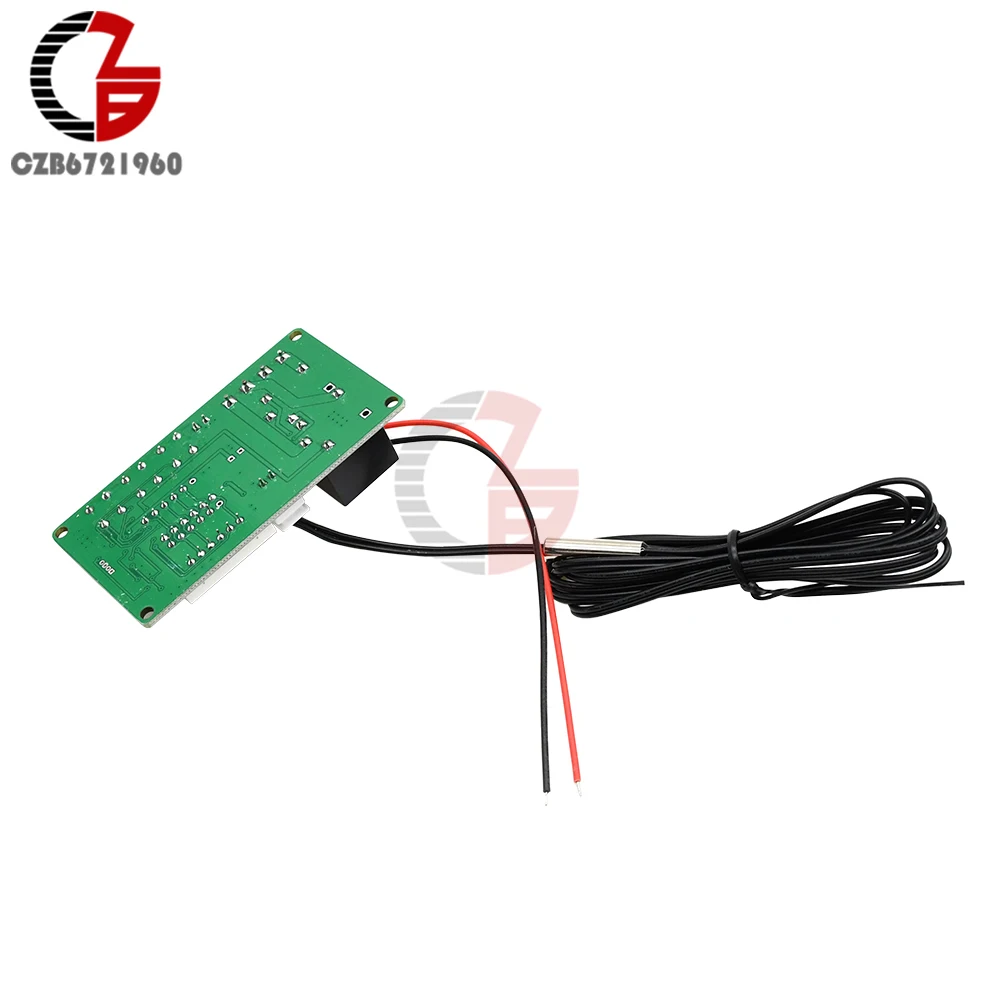

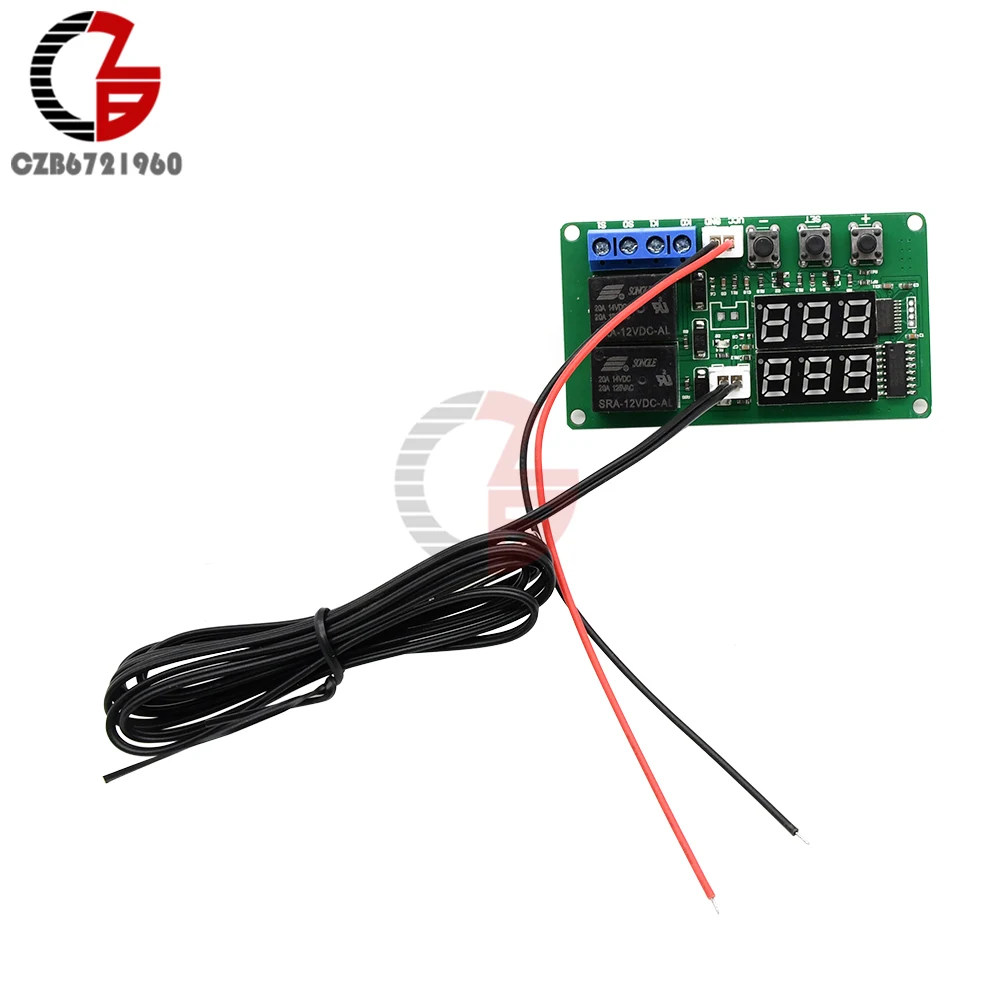

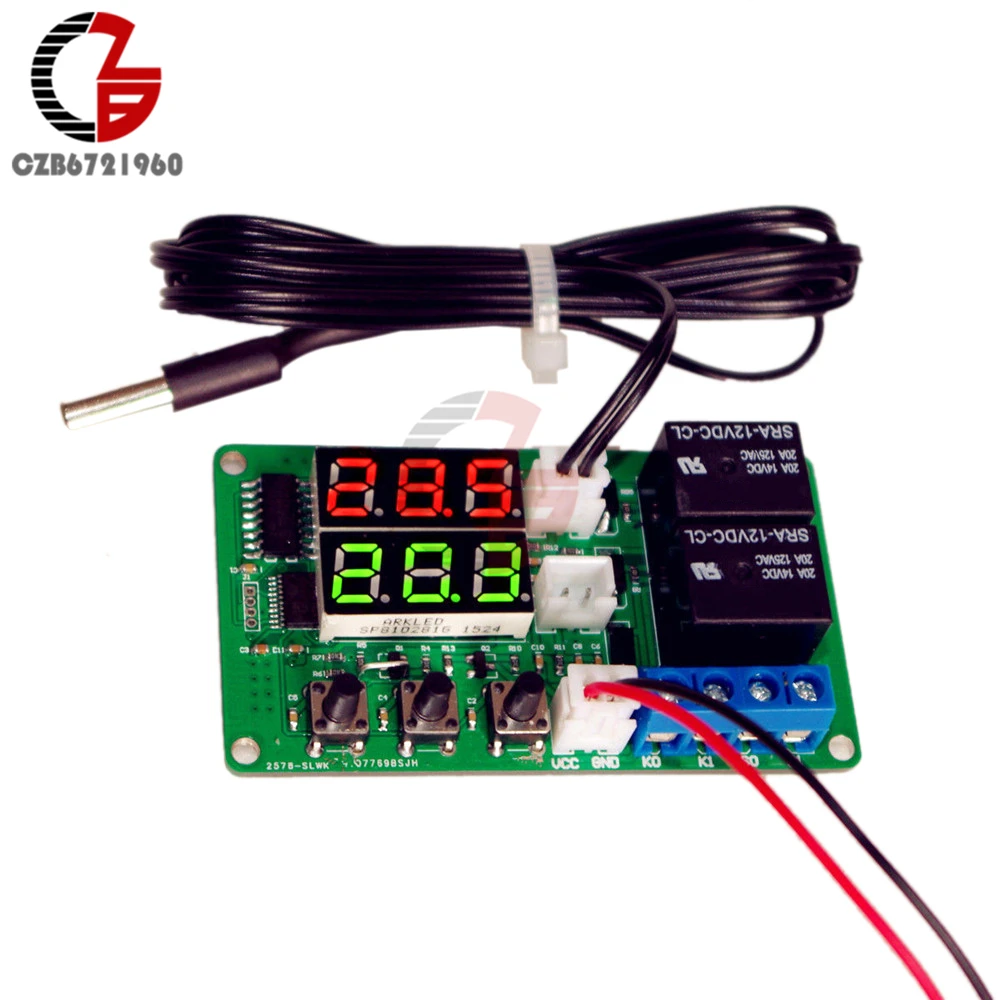

Цифровой термостат для контроля температуры 12 В терморегулятор метеостанция

12 В цифровой термостат DC контроллер температуры двойной светодиодный дисплей 2 канала реле термометр Метеостанция переключатель управления

Характеристики:

Диапазон температур: -20 ° ~ + 100 °
Разрешение:-9,9 ° ~ 99,9 ° пункт 0,1 °, другие температурные диапазоны 1 °
Точность измерения температуры: 1 °
Минимальная разница температур: 0,1 °
Частота обновления около: 0.5S
Входная мощность: 12 В постоянного тока
Измерительный вход: 1 м NTC (10K 0.5%) водонепроницаемый датчик из сплава

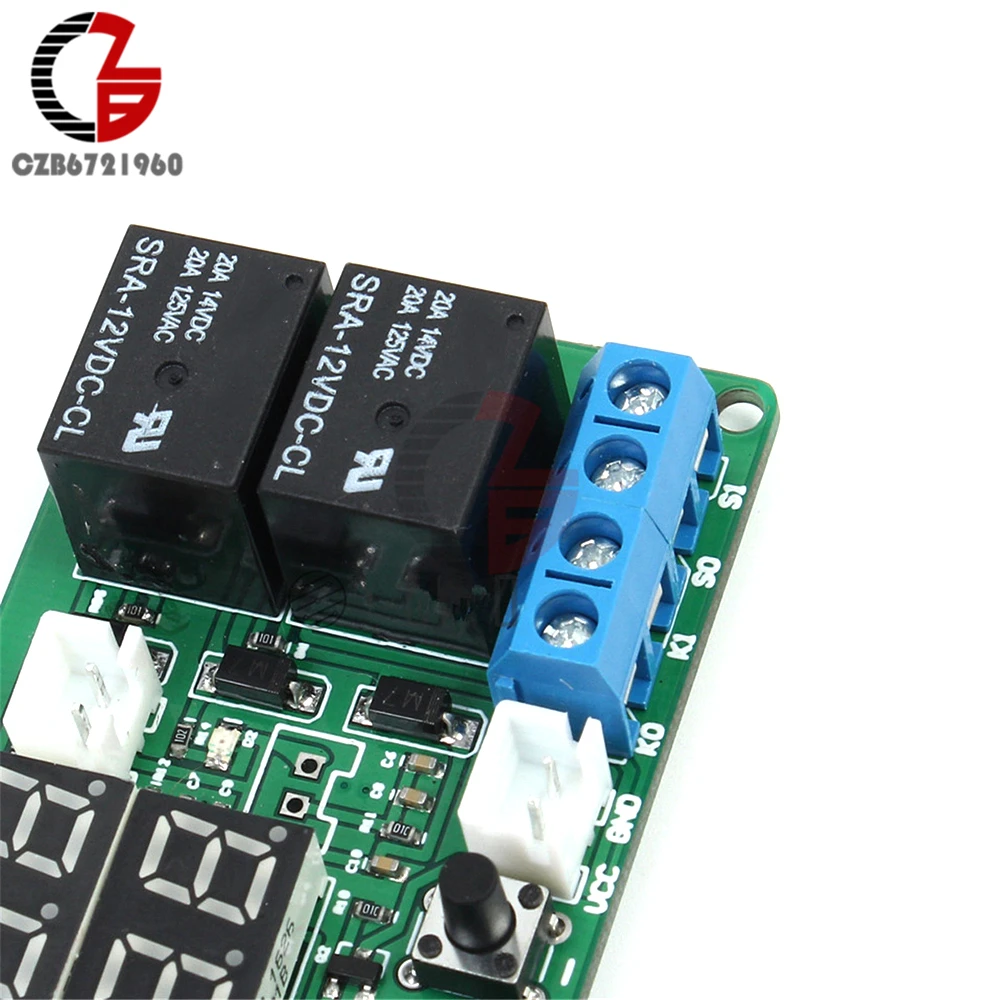

Выход: два реле 10A
Экологические требования: -10 ° ~ + 60 ° влажность 20% до 75%
Размер: 70 мм * 39 мм

Инструкции:

Советы: установите температуру, когда покупатель должен убедиться, что температура верхнего предела больше, чем температура нижнего предела, система будет работать должным образом.

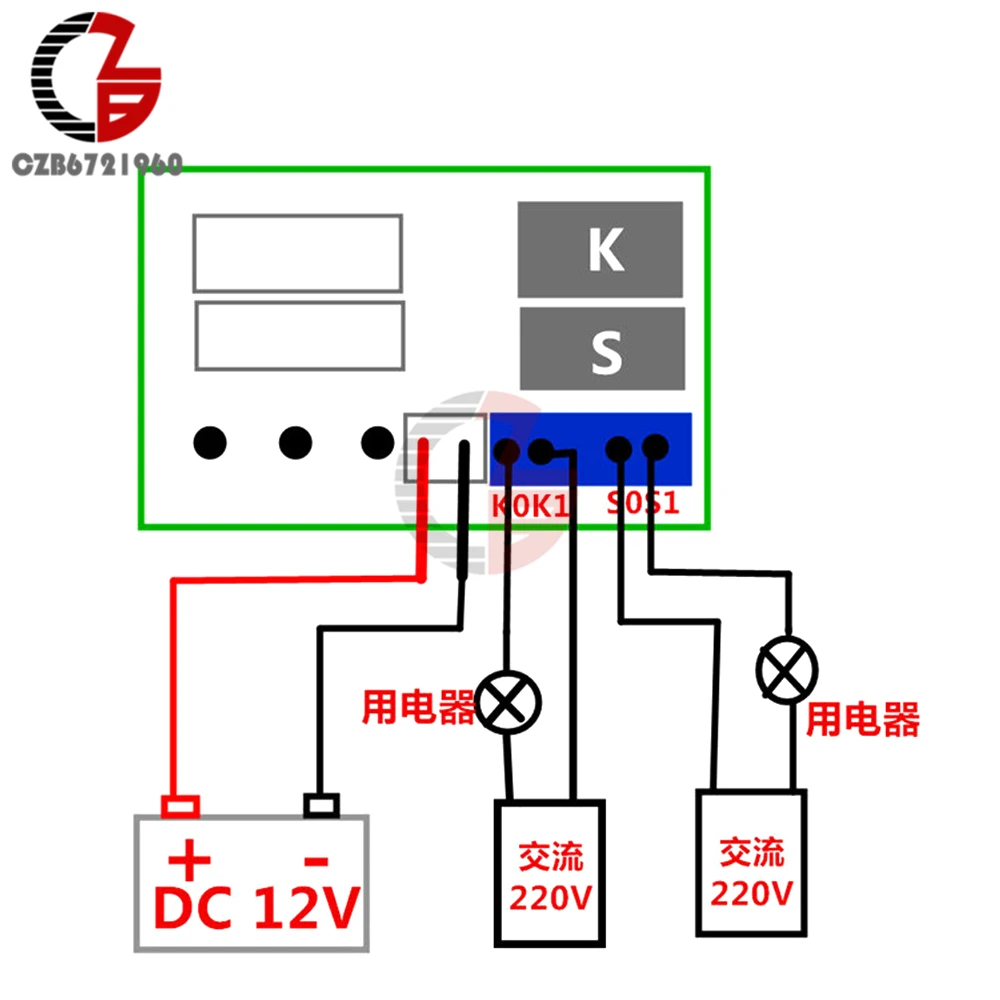

Подключение цепи: подключите источник питания со ссылкой на схему цепи и нагрузку, датчик температуры отсутствует или поврежденная цифровая трубка покажет «--», перед использованием покупатель должен проверить датчик температуры установлен.
Реле выхода температуры 10A, чтобы удовлетворить различные нагрузки высокой мощности, убедитесь, что линия правильная.

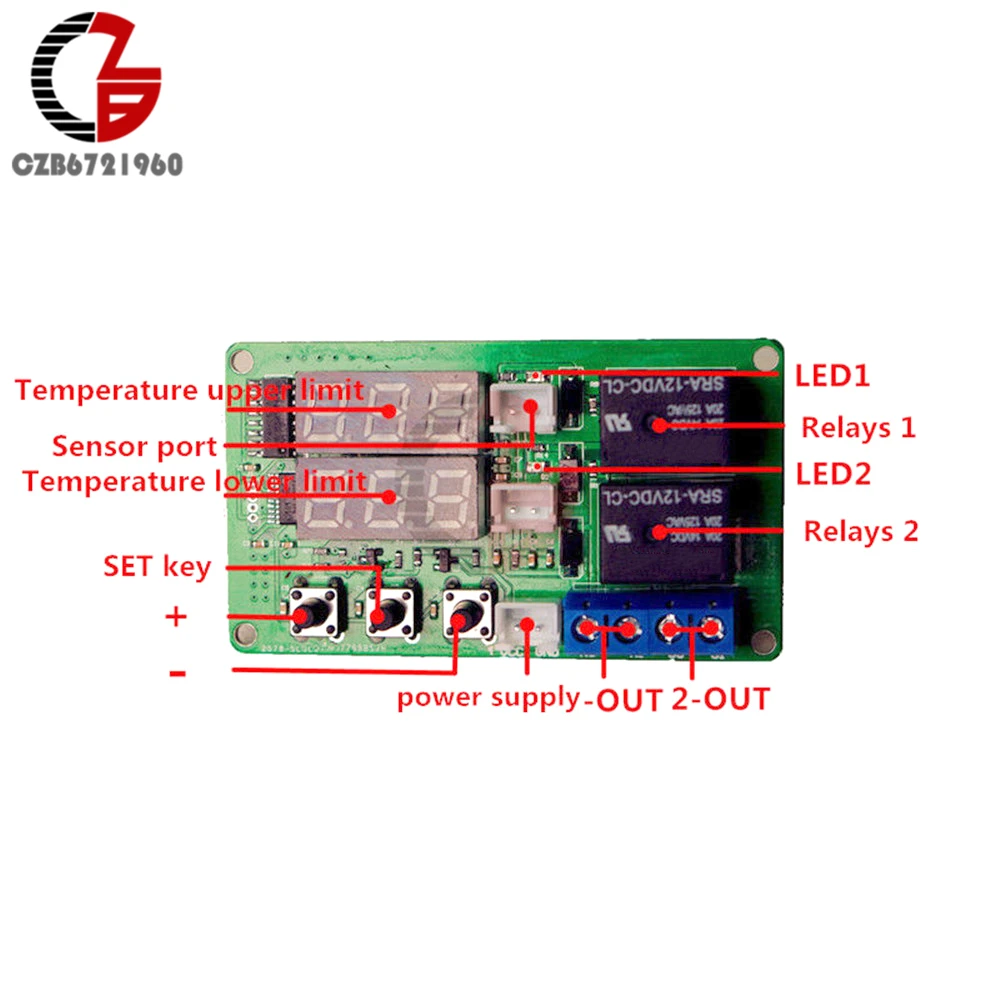

Светодиоды, описание статуса светодиода:
Светодиод: выключение означает выключение реле, включение означает, что реле закрыто
Цифровой: дисплей «--», 1, проверьте, что датчик температуры 2 отсутствует или поврежден, режим нагрева, высокотемпературная защита 3, криогенная защита режима охлаждения. В защищенном режиме реле автоматически отключено.
Использование клавиш: панель управления температурой имеет три кнопки, кнопка + кнопка набора
Кнопка +: быстрое накопление
Ключ:-быстрое снижение стоимости
Набор ключей: Температурный набор и режим работы интерфейс запрос интерфейс настройка параметров интерфейс
Во время нажатия набора нажмите в зависимости от разного времени, соответствующий цифровой Температурный Предел будет мигать, вы можете установить верхнюю и нижнюю температуру через сложение и вычитание ключа. После установки 8s автоматически сохраняет данные или короткое нажатие три раза данные могут быть сохранены.
Установите нажатие, чтобы ввести фактическую температуру и интерфейс запроса режима работы, цифровое (ВКЛ) фактическую измеренную температуру. Цифровой (нижний) режим работы. L представляет более низкую предельную температуру ниже заданной температуры, H-это верхняя предельная температура выше, чем настройка температуры, ВЫКЛ указывает, когда температура находится между верхним и нижним пределами, реле находится в выключенном состоянии.
Настройка режима: настройка температуры 1: верхний предел температуры 2: нижний предел температуры
Пример применения: теперь верхний предел температуры до 40,0 °, минимальная температура устанавливается до 20,0 °. При различных температурных диапазонах реле работает следующим образом:
Когда фактическая температура> 40 °, реле 1 закрыто, реле 2 отпустите;
Когда фактическая температура 20 ° ≤ 40 ° релейное реле 1, релейное реле 2;
Когда фактическая температура <20 °, реле 2 закрыто, реле 1 отпустите.
Настройки параметров: необходимо сначала удерживать кнопку SET, а затем дать мощность термостата, чтобы войти в интерфейс настройки параметров. Существует три набора параметров, P0-P2 можно использовать для настройки пользователя.

Элемент настройки параметров

Описание функции Настройка диапазона заводская настройка
P0 температурная коррекция-10 ° ~ + 10 ° 0
P1 предельное время реле 0 ~ 999s ВЫКЛ
P2 нижний предел реле времени 0 ~ 999s ВЫКЛ

Напоминание:

P1 = OFF: указывает, что фактическая температура превышает верхнюю предельную температуру, соответствующее реле будет оставаться под напряжением (долгое притягивающее состояние).
P1 = 1 ~ 999: указывает, что фактическая температура превышает верхнюю предельную температуру, соответствующее реле будет заряжаться долго, а затем останавливаться (состояние, привлекающее пробежку).
P2 = OFF: указывает, что фактическая температура ниже нижней предельной температуры, соответствующее реле будет оставаться под напряжением (долгое притягивающее состояние).
P2 = 1 ~ 999: указывает на то, что фактическая температура ниже более низкой предельной температуры, соответствующее реле будет заряжаться долго, а затем останавливаться (состояние, вызванное пробежкой).

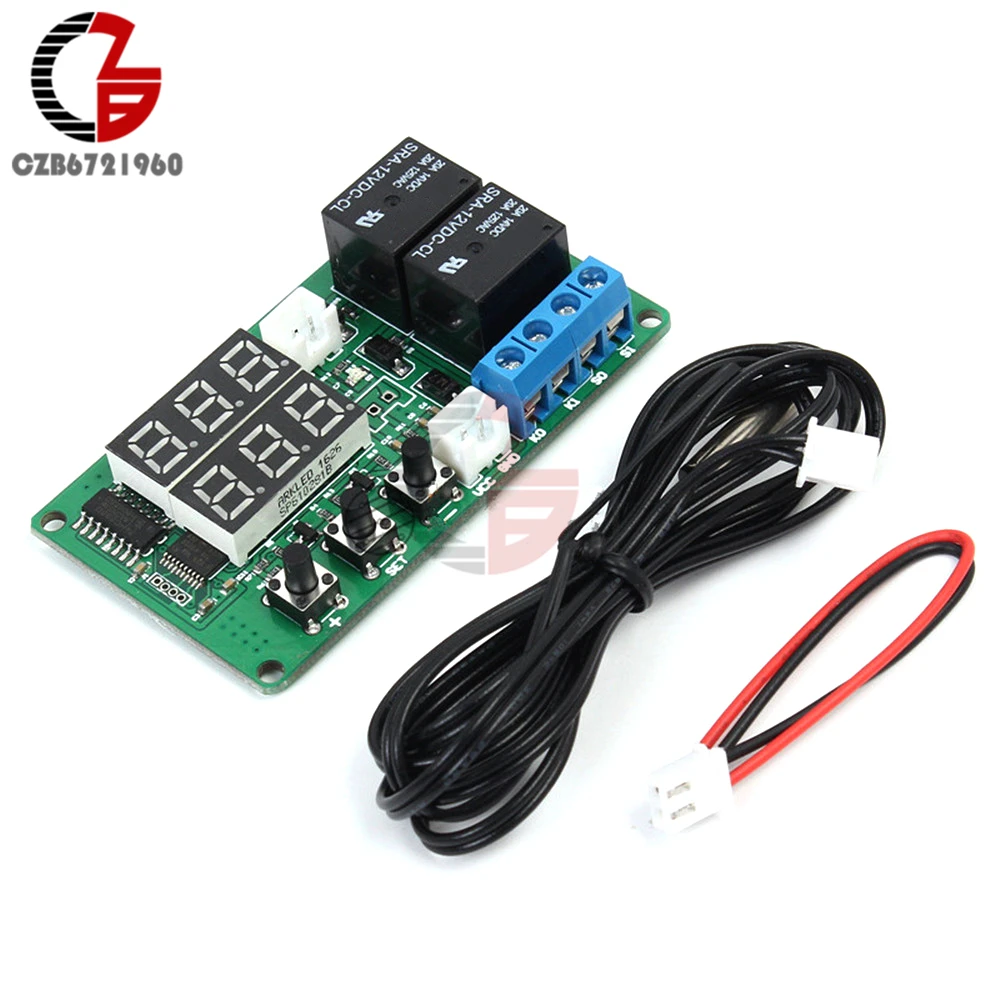

В комплект входит:

1 х цифровой регулятор температуры
