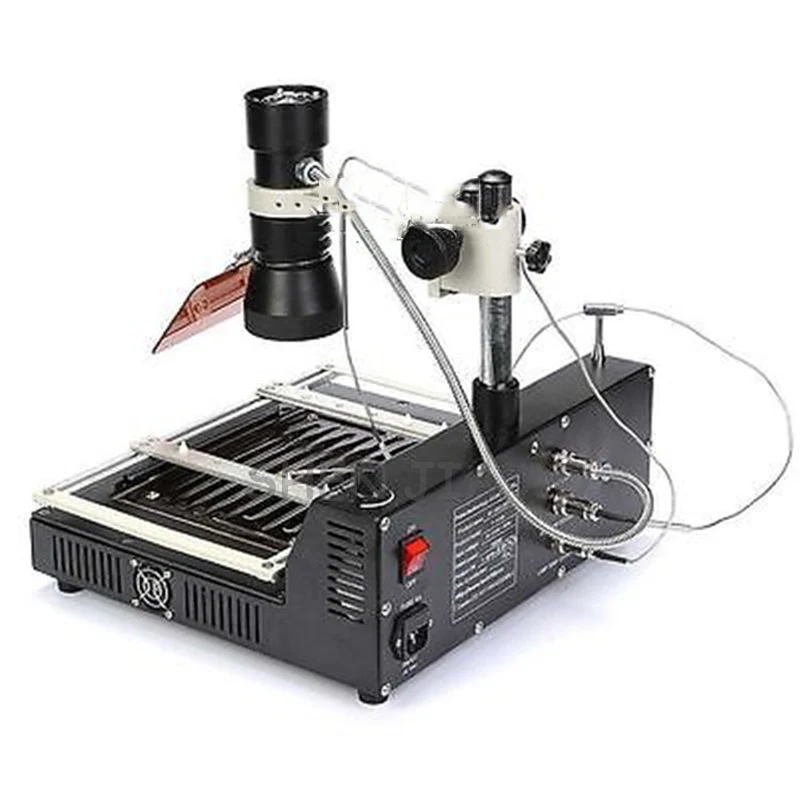

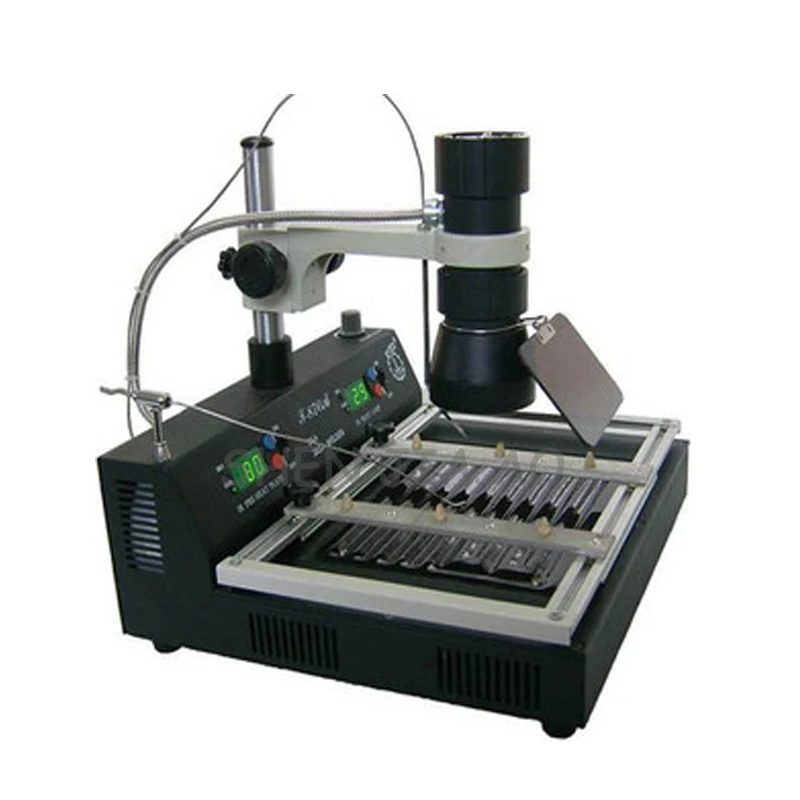

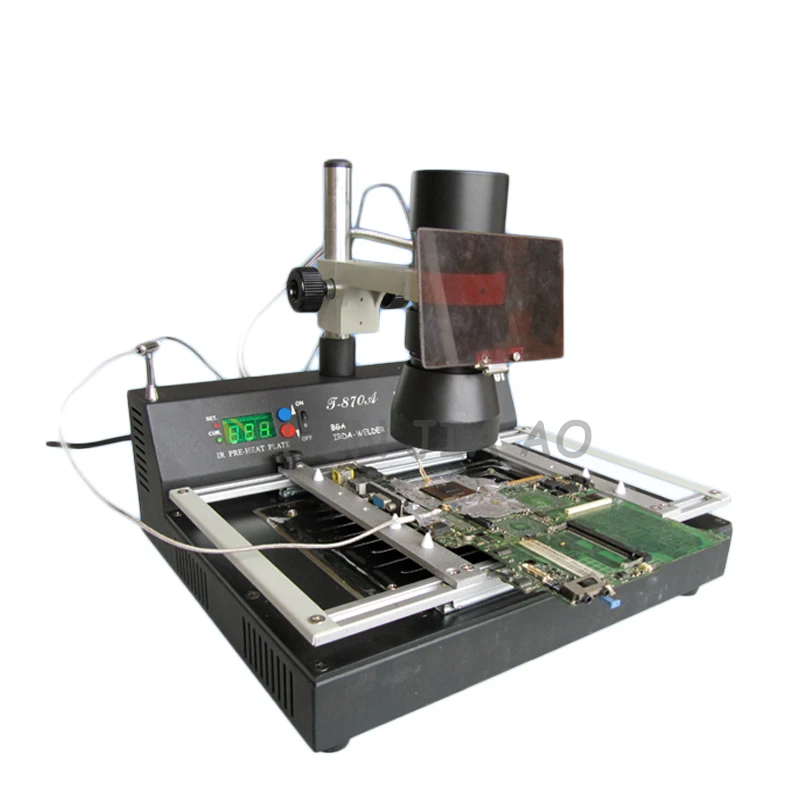

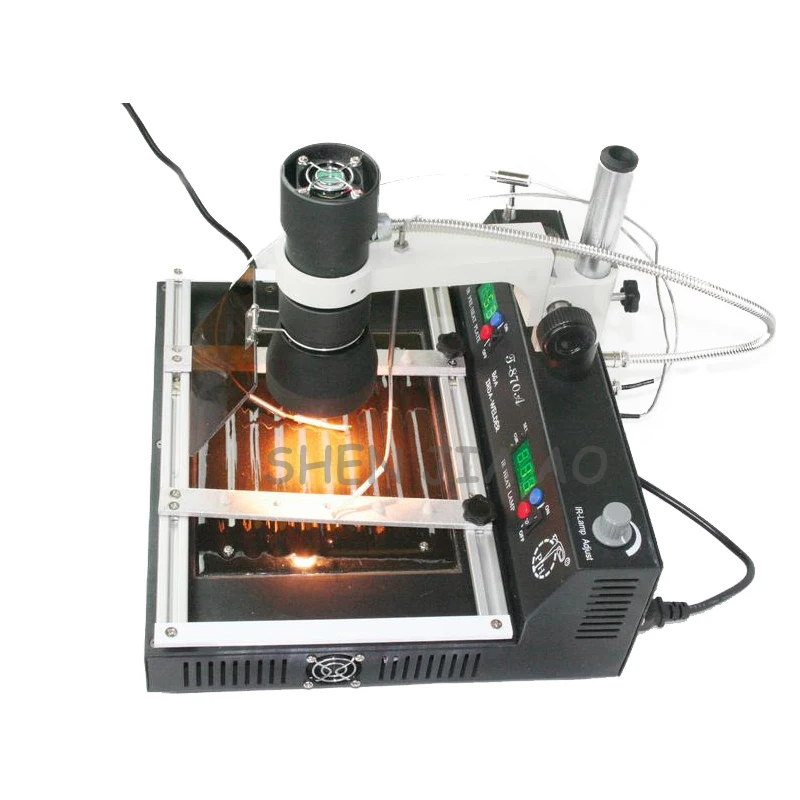

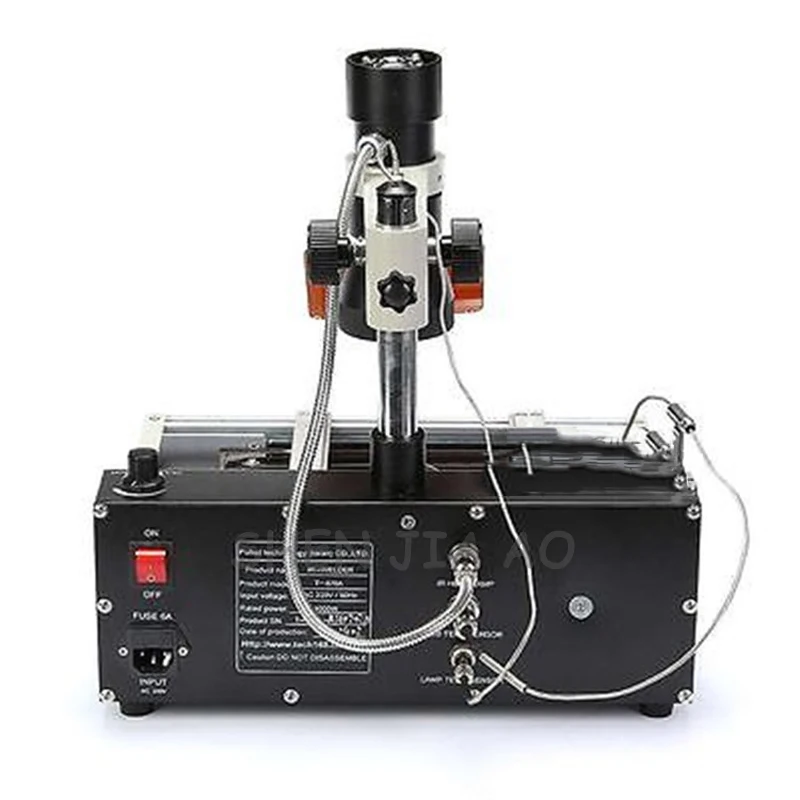

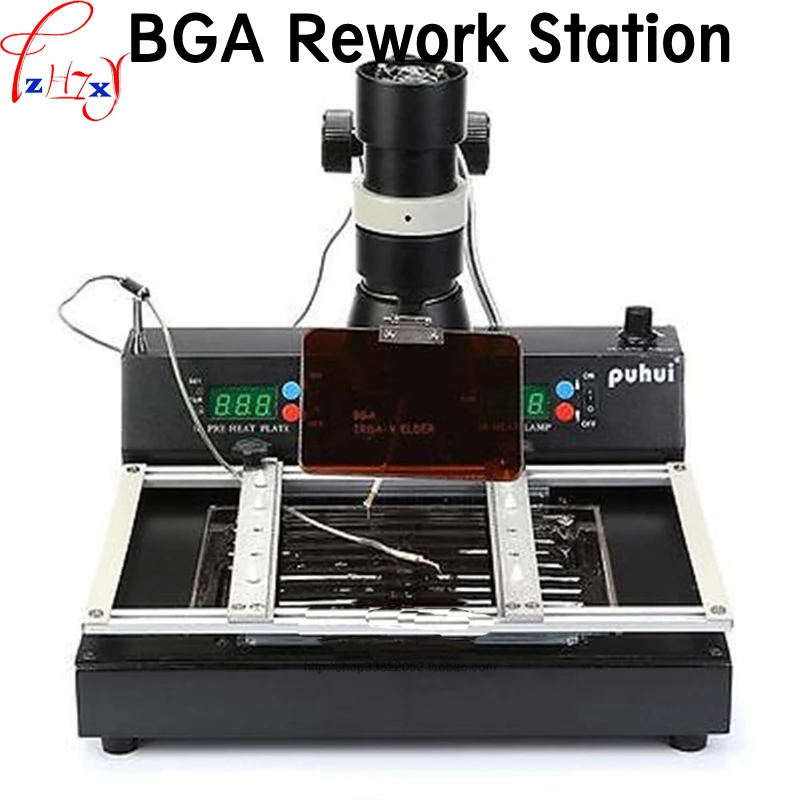

Инфракрасная плата BGA, станция ремонта T-870A

Инфракрасный демонтажа стол 110/220V 1 шт.

Показ изображения:

Особенности:

1. Машина использует независимые исследования и разработки инфракрасных нагревательных устройств,

Международная передовая технология инфракрасной сварки.

2. Выделенное инфракрасное Отопление, проникающее питание, устройство нагревается равномерно, разбивая

Традиционная сварочная машина для демонтажа горячим воздухом, нагревательные компоненты, тепловые удары

Больше недостатков.

3. Операция проста, после дня обучения, чтобы полностью управлять машиной.

4. Нет необходимости разбирать приспособление, машина может быть сварена 35-50 мм все компоненты.

5. Машина оснащена системой предварительного нагрева 800 Вт, диапазон предварительного нагрева 240x180 мм.

6. Инфракрасное Отопление без потока горячего воздуха, не повлияет на окружающие мелкие компоненты,

Съемная Сварка или ремонт BGA, SMD, CSP, LGA, QFP, PLCC и BGA мяч, особенно

Компоненты BGA, SMD. В то же время можно отремонтировать различные серии штепсельных вилок и контактных розеток

(Например, гнездо ЦП и вставка зазора).

7. Полностью подходит для компьютера, ноутбука, путешествий и других BGA сварки/переделки

Требования. Особенно подходит для компьютера северный и южный мост.

1. Проверка загрузки и загрузки:

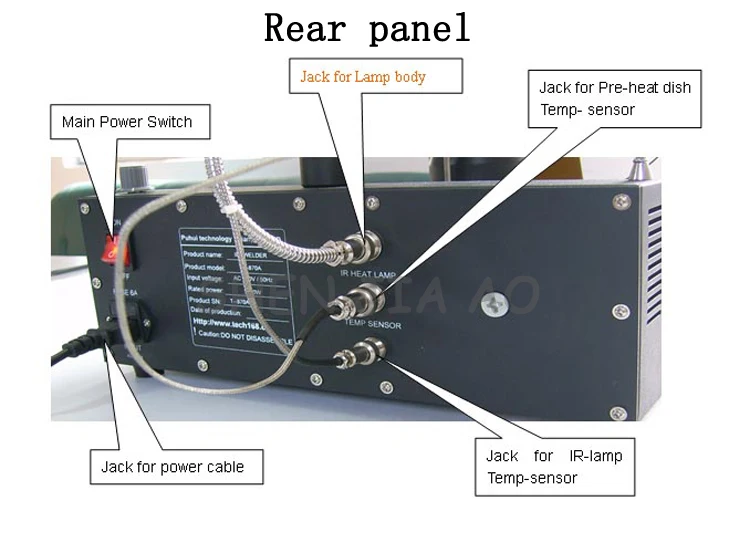

Подходит для: ①. Проверьте при помощи инфракрасного излучения, светильник для тела, датчик температуры и кабель питания перед тем, как при подключении.

Включите выключатель питания. И другие самопроверки после использования (на дисплее отображается последнее заданное значение).

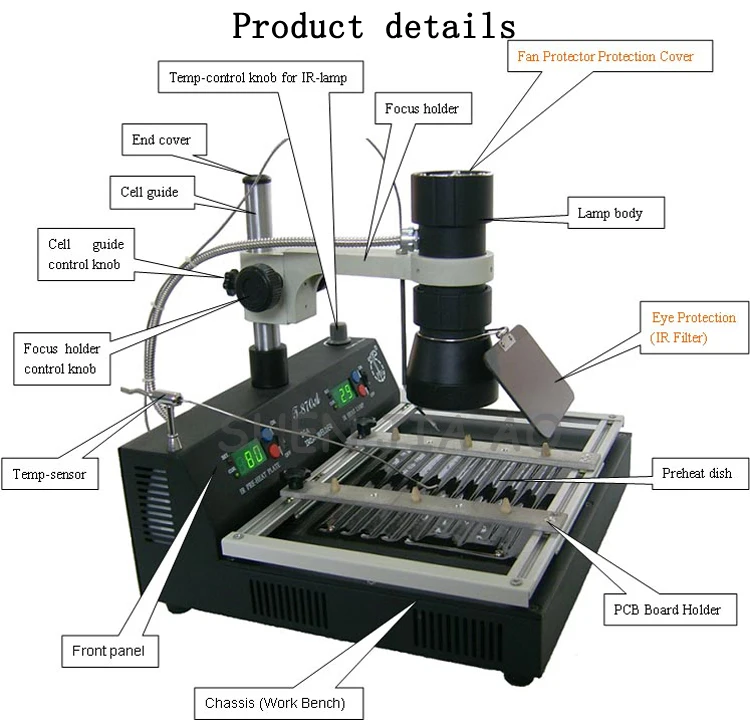

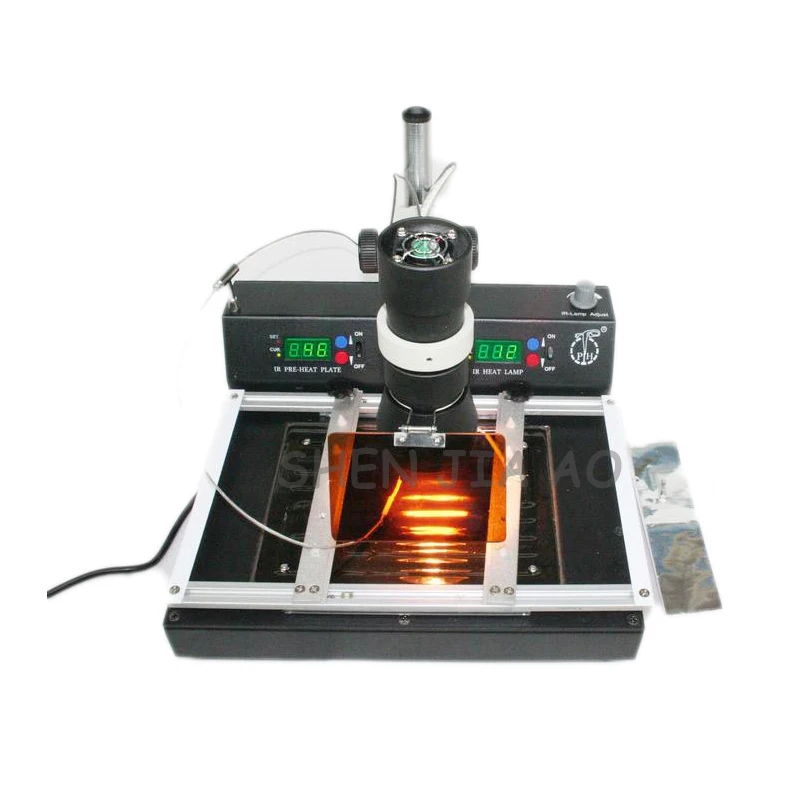

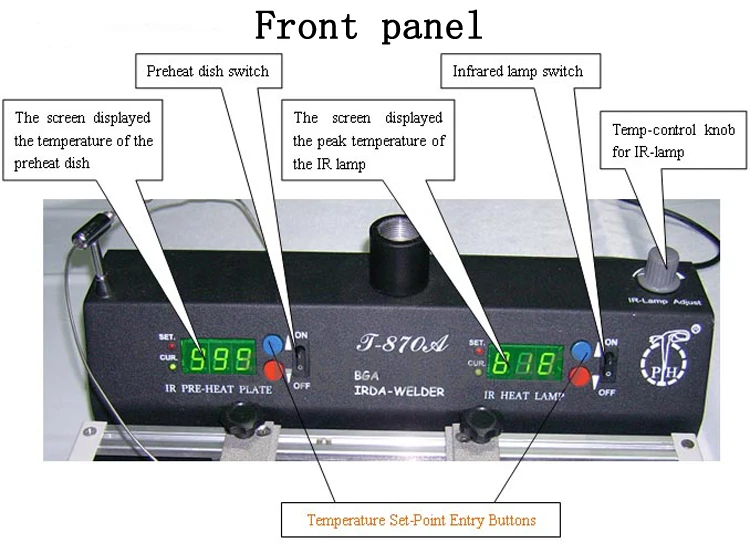

③ Передняя панель имеет два переключателя, соответственно, управление печатной платой предварительного нагрева, инфракрасная лампа работы корпуса;

Нажмите на переднюю панель «IR PRE-HEAT PIATE» «▲» «▼», вы можете отрегулировать PCB в 60-200 °, Если переключатель

Это «Выкл», шасси предварительного нагрева перестанет работать; Нажмите на переднюю панель «IR HEAT LAMP» «▲» ▼, может быть

200-350 °, отрегулируйте температуру тела инфракрасной лампы, нажмите кнопку «Вкл», затем

Инфракрасный светильник для работы, нажмите кнопку «выключить», инфракрасный светильник для остановки работы.

2. Разборка/повторная работа:

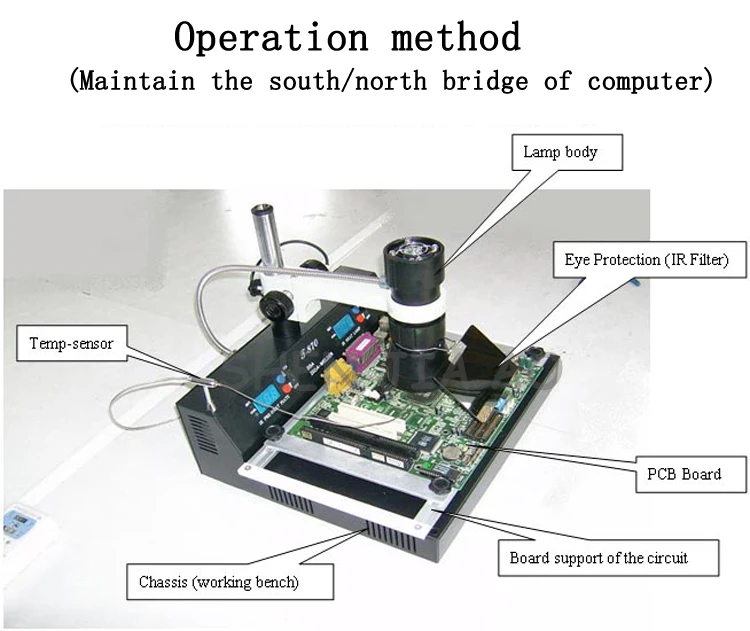

①. Размещение платы PCB:

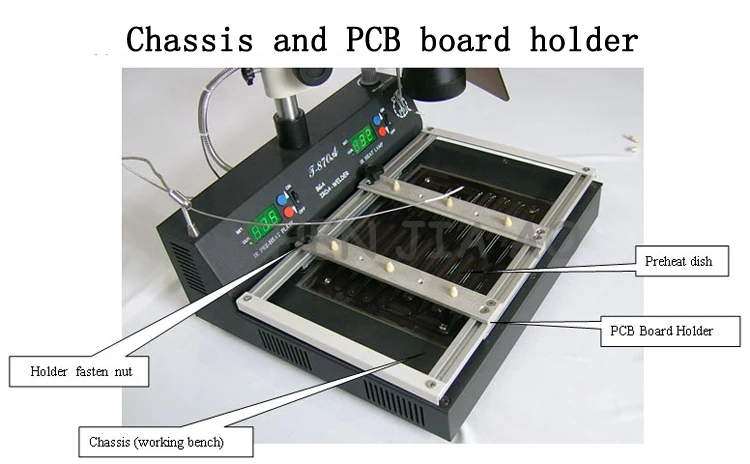

Будет выбран на печатной плате на поддоне на слоте, размещен на кронштейне печатной платы, закрепите

Плата PCB поддон ручное колесо, фиксированный хороший PCB; Влево и вправо, чтобы перемещать поддон перевозки, выберите

Соответствующей рабочей позиции.

②. Разборка/переработка перед регулировкой и подготовительной работой:

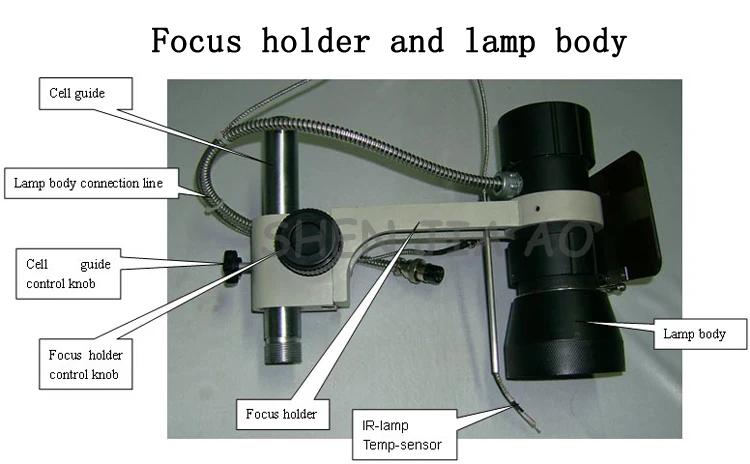

Отрегулируйте положение платы PCB, чтобы центр чипа был вертикально выровнен с

Точечный центр корпуса инфракрасной лампы; Отрегулируйте высоту корпуса лампы, чтобы сохранить высоту лампы

И сварочный материал 20-30 мм;

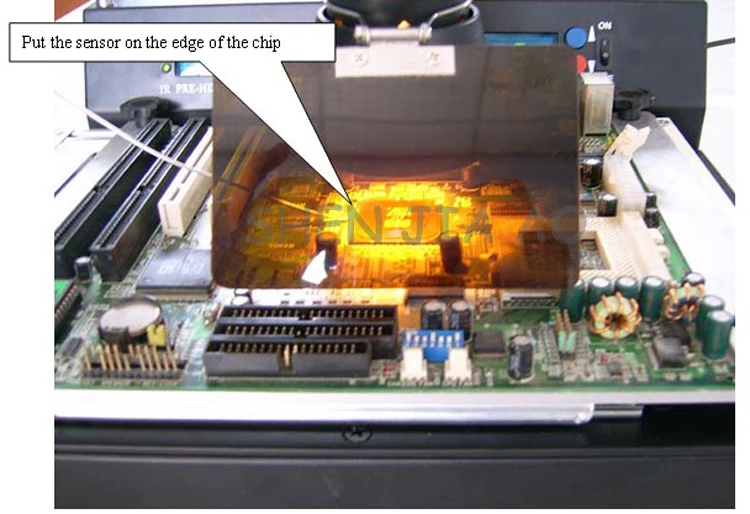

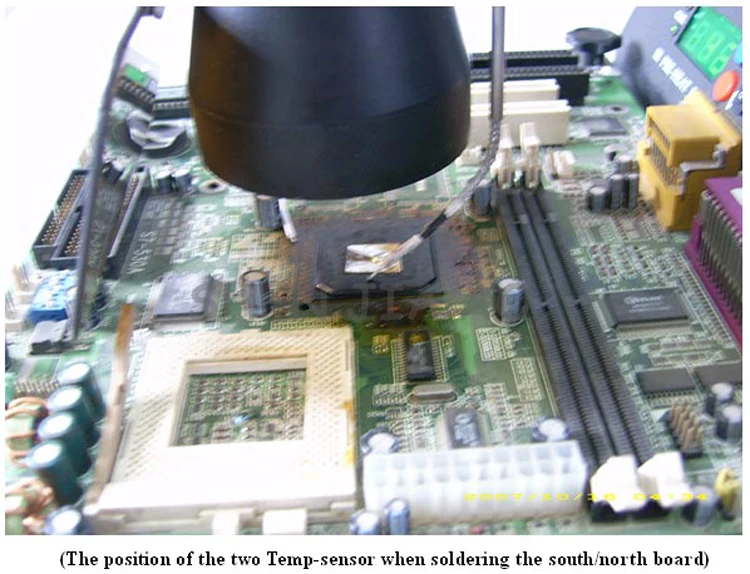

Отрегулируйте высоту при помощи инфракрасного излучения, светильник датчик температуры, чтобы предотвратить чип или чип вблизи

Соответствующее расположение, вокруг чипа и головки датчика, покрытой флюсом (припой или припой), это может

Сделайте датчик для измерения температуры более точным, есть поток, чтобы помочь роли сварки,

Прокладки BGA будут более нетронутыми, Эффективно Предотвращают появление липкой накладки, а также из оловянных волос и других проблем.

Когда чип покрыт водонепроницаемым герметиком, мы должны сначала открыть инфракрасный Подогрев шасси, так что

Что размягчение тепла или порошок, первая очистка; Также доступны Сол подошвы и другие меры.

По данным производителя, чтобы обеспечить температуру Сола, обработка солей, температура расплава должна

Не слишком высокий, обычно подходит 120-140 °, Время разогрева 3-5 минут или дольше.

③ Зарядное устройство. Процесс разборки/переработы:

В соответствии с требованиями продукта или размером платы PCB, отрегулируйте Предварительный нагрев платы PCB

Температура (60-200 ° регулируемая), вы можете открыть шасси предварительного нагрева заранее, обычно 3-5 минут,

Шасси предварительного нагрева будет стабильным при заданной температуре в пределах объема;

В соответствии с размером чипа и требованиями к сварочному процессу выберите соответствующий инфракрасный светильник с температурой нагрева (200-350 ° регулируется), чтобы удовлетворить требования процесса демонтажа/переработы.

Общий опыт: в соответствии с размером распаковки/переработы чип, Соответствующая регулировка

Инфракрасный светильник, Выходная температура (Регулируемая 200-350 °) и подогрев печатной платы

Температура (60-200 ° регулируемая);

Если чип не покрыт водостойким герметиком, или плата PCB небольшая, он не будет деформирован, и

Шасси предварительного нагрева не нагревается; В противном случае, если чип не покрыт водостойким герметиком

, Температура инфракрасной лампы может быть скорректирована до 220-240 °. Нагрев до 100-120 градусов

Уместен;

Сплит более 30x30 мм чип, в соответствии с процессом и пользовательским опытом, регулируемый инфракрасный светильник

До 240-260 ° или около того, преднагрев шасси печатной платы температуры до 120-140 °, сначала нагревается в течение 3-5 минут,

И другие стабильность шасси по умолчанию после температуры, легко завершить снос

Процесс сварки/переработы;

Инфракрасный светильник можно регулировать плавно, в соответствии с размером чипа, который вы выбираете, чтобы настроить свободно,

При максимальном регулировании, самый сильный инфракрасный светильник, чип нагревается быстрее, с особым вниманием

Чтобы контролировать, чтобы предотвратить сдвиг датчика, температура не допускается, чип слишком долго нагревается,

Температура слишком высокая, горячие плохие чипы.

Разборка процесса работы обычно: фиксированная плата PCB, регулировка местоположения платы PCB,

Отрегулируйте центр при помощи инфракрасного излучения, светильник разбирается чип, Отрегулируйте высоту при помощи инфракрасного излучения, светильник, поместите

Инфракрасный светильник с датчиком температуры, потоком покрытия, установка предварительного нагрева шасси

Рабочая температура инфракрасной лампы, откройте шасси предварительного нагрева, на 3-5 минут или дольше,

Температура предварительного нагрева стабильна рядом с установленными значениями, Включите инфракрасный светильник, чтобы достичь заданного значения

Температура или чип Оловянная пластина расплава, снимите чип с вакуумной ручкой или пинцетом, выключите инфракрасный светильник

И подогрев подноса, и так далее, после полного охлаждения хоста, выключите питание.

Процесс оплавления обычно: основной процесс с процессом сноса. Разница в следующем:

Очистите прокладку и паяльный шар, подогрейте печатную плату, правильное размещение чипа, в соответствии с

Паяльная шаровая оплавка процесс подогрева температуры, оплавления пайки, охлаждения.

Для бессвинцовых устройств может быть увеличена на 20-30 ° Температура может быть.

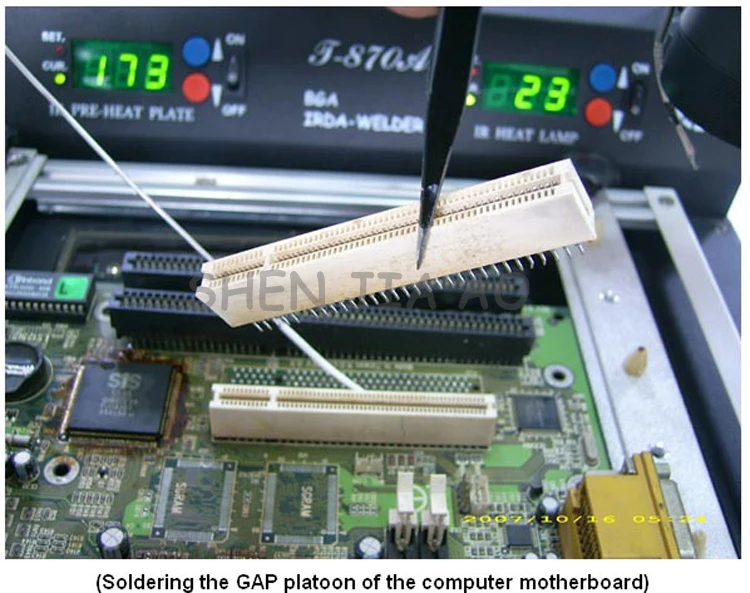

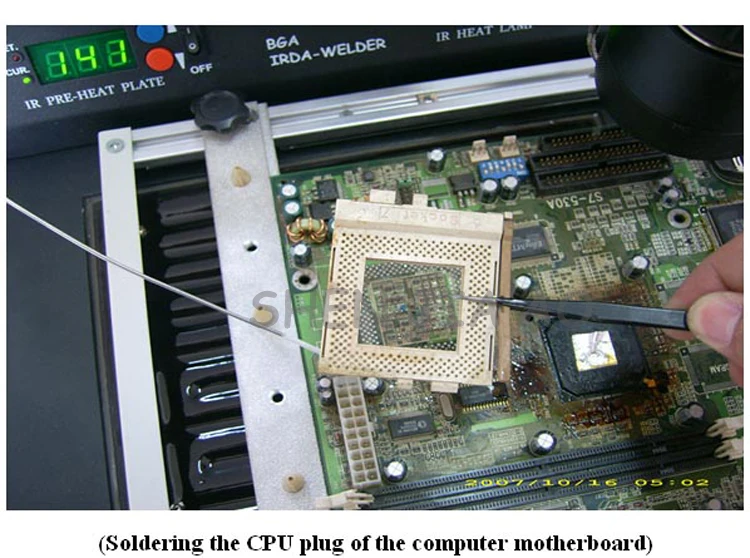

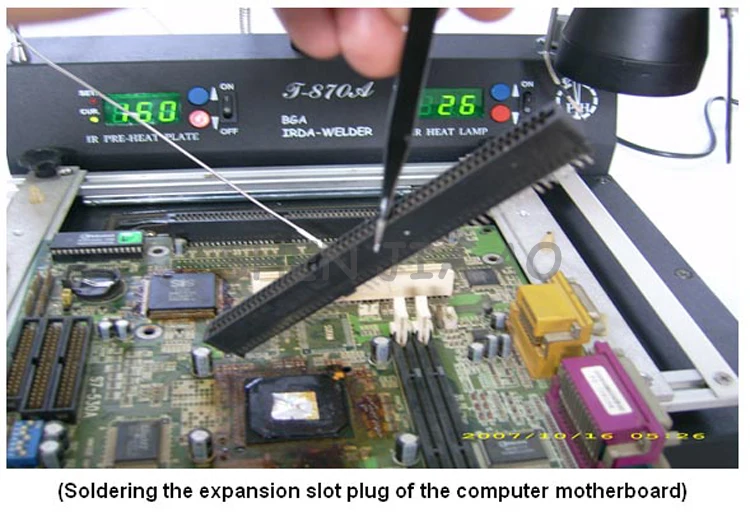

④ Снос сварки/переработа различных рядов штепсельных вилок и контактных розеток (например, гнездо ЦП и вставка зазора):

Общая работа: первая часть печатной платы подвергается воздействию тепла и не опускает устройство

Крышка из алюминиевой фольги, а затем до сварки печатной платы, закрепленной на кронштейне печатной платы, фиксируется,

По умолчанию печатная плата Теплая температура до 160-180 °, датчик температуры помещается в снос

Устройство рядом, чтобы открыть шасси предварительного нагрева, на 3-5 точек или дольше, устройство для удаления тепла равномерно,

Может быть разобран. Специальный может открыть Верхний инфракрасный светильник, вспомогательное отопление, вы можете быстро демонтировать устройства.

Для бессвинцовых устройств может быть увеличена на 20-30 ° Температура может быть.

Для двухсторонних панелей, вы можете использовать более низкую температуру предварительного нагрева сначала Подогрев платы PCB, а затем

Может быть дополнен верхней частью обогрева.

⑤. Разборка/переработка примечаний и соответствующих инструкций:

Снос сварки/ремонт относительно большой печатной платы чип, такой как: компьютерная плата, не забудьте полностью носить с собой

Вся доска предварительно нагревается, в соответствии с требованиями производителей,

Но также по опыту; Только правильно, эффективно предотвращает сварку/переработку чипа, печатной платы

Деформация и полученный шов, чип Qiaojiao.

Для простой посылка чипа, рекомендуется в центральной части чипа (положение кремния) предварительно вставить

Алюминиевая фольга для предотвращения перегрева кремния. Размер алюминиевой фольги немного больше

Силиконовый чип хороший, не слишком много, повлияет на эффект сварки Чипа.

Во время процесса сварки/переработы все пластиковые вставки в области, облученные инфракрасным светильник

Покрыта алюминиевой фольгой для предотвращения высокой температуры инфракрасной хрупкости или повреждения. Но не все обернуты.

Оплавление/ремонт готовой печатной платы, и так далее после охлаждения, первая очистка, сушка, тест; Если нет, может быть

Повторная Сварка. Не повторяйте весь процесс.

До и после работы, в чехол не помещается плата PCB, не долгое время, чтобы открыть инфракрасный светильник,

Уменьшит Срок службы лампы; Строго запрещено долгое время инфракрасный светильник светоотражающий светильник,

Серьезно влияет на срок службы лампы.

3. Техническое обслуживание и ремонт:

① Техническое обслуживание машины: машина через некоторое время, Регулировочная рама, направляющая колонна,

Кронштейн печатной платы и другие скользящие части, регулярная смазка протрите, держите цель смазки и ржавчины.

② Шасси предварительного нагрева и инфракрасный светильник обслуживание корпуса: шасси предварительного нагрева и инфракрасный светильник, особенно

Инфракрасный светильник, высокая проницаемость, защитная горка, регулярное использование безводного спирта, удаление потока

Конденсат для сохранения инфракрасного теплового излучения.

③ Зарядное устройство. Замена инфракрасного светильник: замена инфракрасного светильник, со специальным внутренним суппортом или длинным

Плоскогубцы для рта, первая фиксированная пружинная карта, слайд, пружинная карта после удаления; А затем удалить

Фиксированный инфракрасный светильник с пружинной карточкой, а затем использовать бамбуковые палочки или палочки в лампе снаружи вентиляции

Отверстия, аккуратно извлеките инфракрасный светильник, вытяните держатель лампы, чтобы заменить новый инфракрасный светильник; В обратном направлении

Заказ может быть установлен.

Основные параметры:

Размер рабочего стола: 360х240мм

Номинальное напряжение и частота: AC220-230V AC110V 60 / 50 Гц

Мощность машины: 1000 Вт

Мощность инфракрасной лампы: 150 Вт

Инфракрасная тепловая мощность шасси: 800 Вт

Размер инфракрасной лампы: Φ70 мм (50x50 мм)

Предварительный нагрев шасси размер подогрева: 240х180мм

Регулируемая температура инфракрасной лампы: 200 ° -350 °

Подогрев шасси регулируемая температура: 60 ° -200 °

Меры предосторожности:

1. После того, как работа завершена, не следует сразу отключать питание, чтобы вентилятор был полностью прохладным

Корпус лампы продлевает срок службы.

2. Держите вентиляцию в вентилируемом состоянии и корпус лампы в чистоте. Регулярно чистить лампы

Горка с безводным спиртом!

3. Направляйте колонку, фокусируя кронштейн, своевременно протирайте смазкой, смазывайте.

4. Будьте осторожны, Высокая температура эксплуатации, обратите внимание на безопасность.

5. Не используйте долго, вы должны отключить вилку питания!
