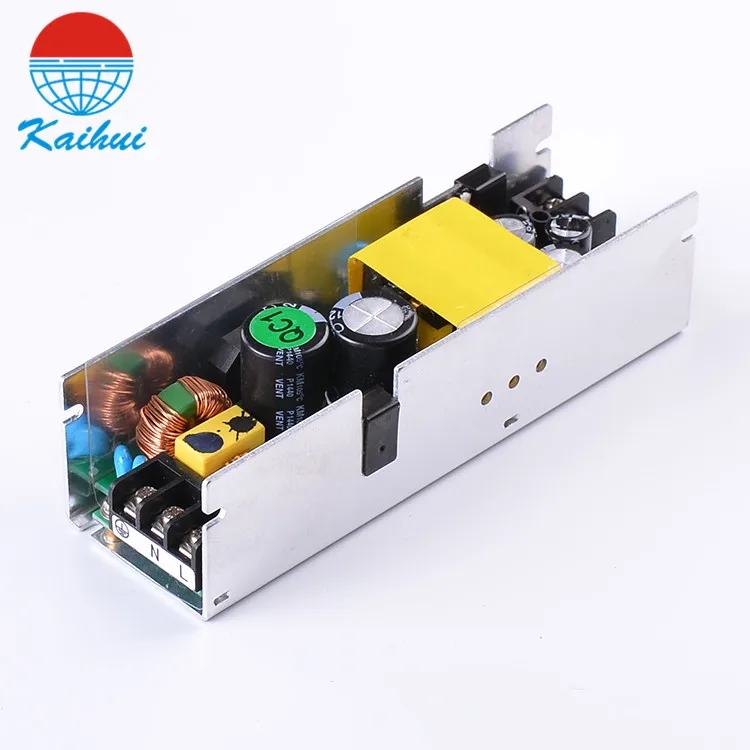

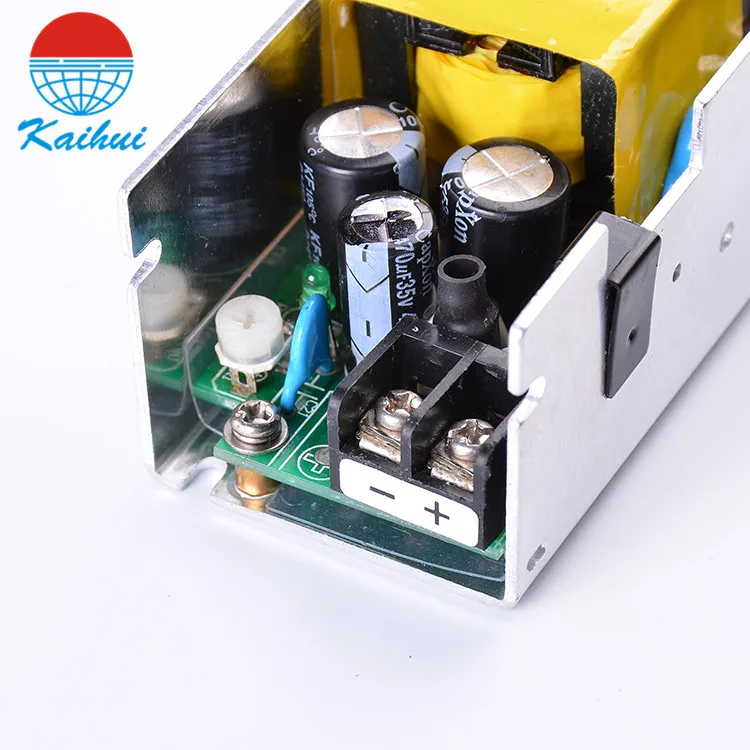

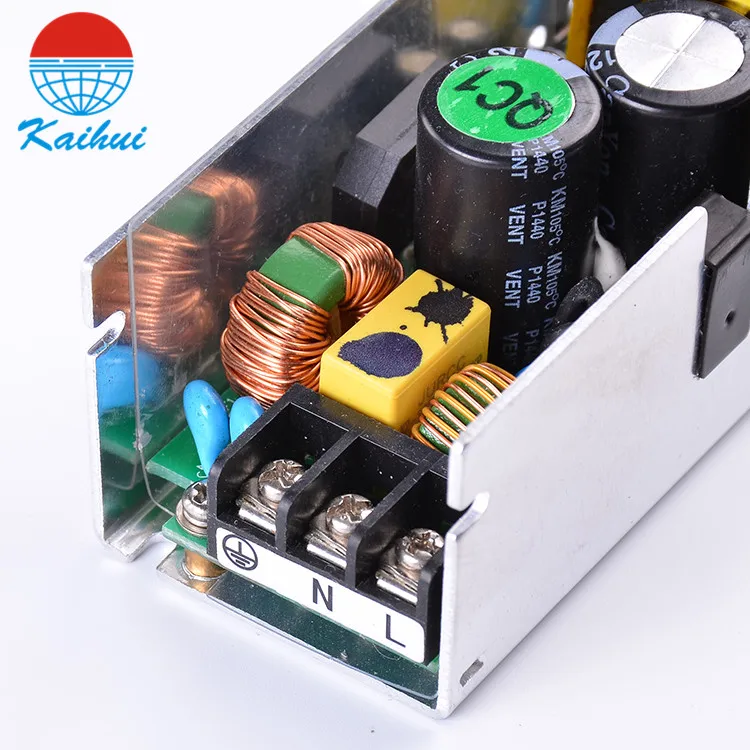

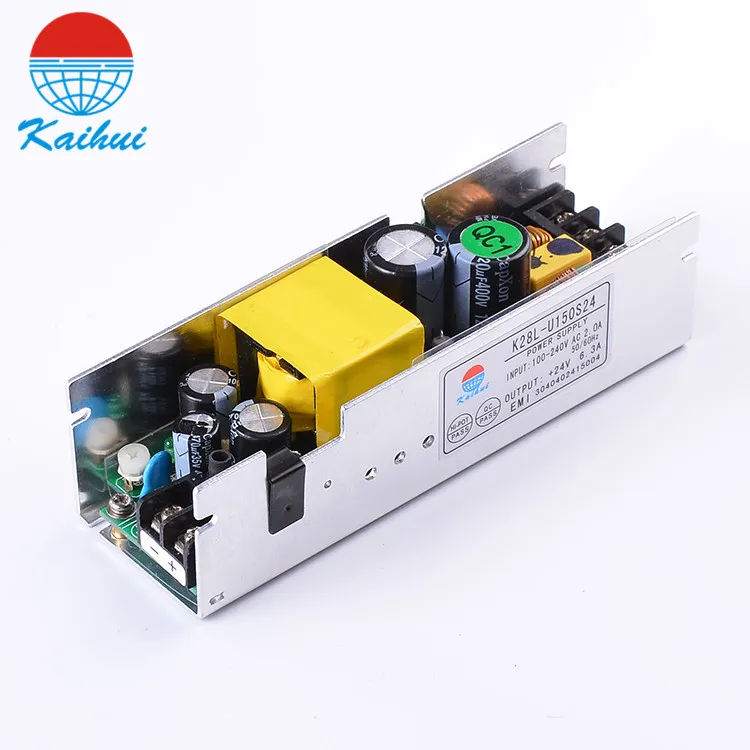

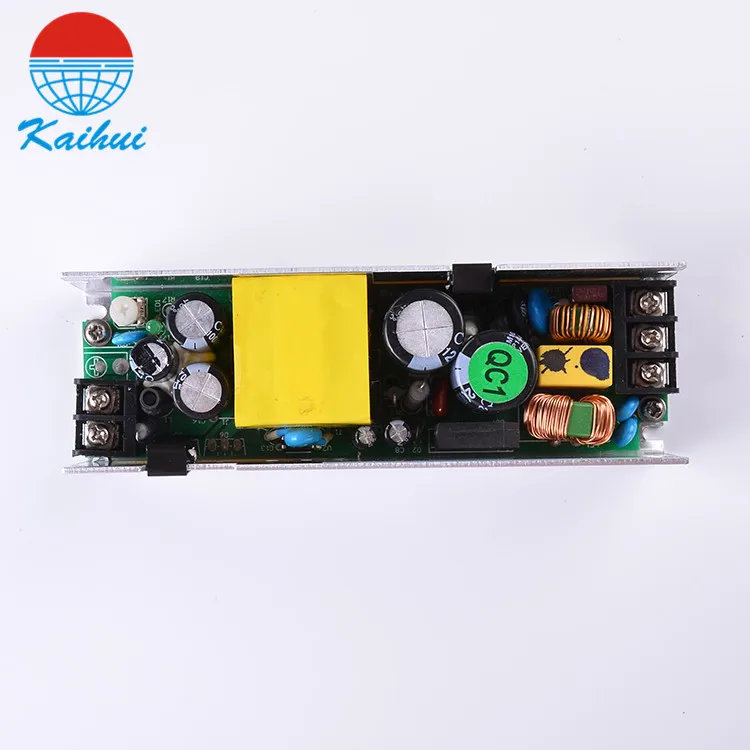

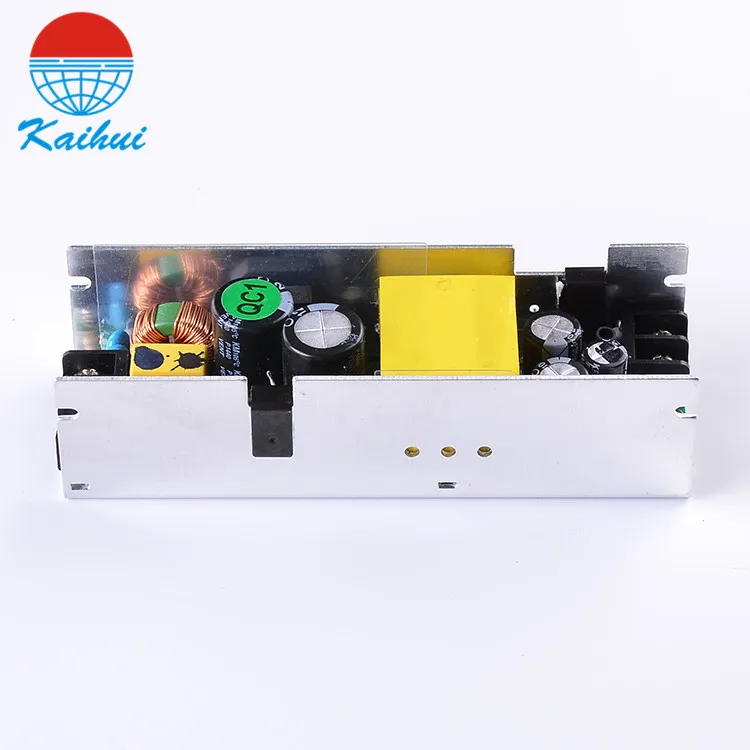

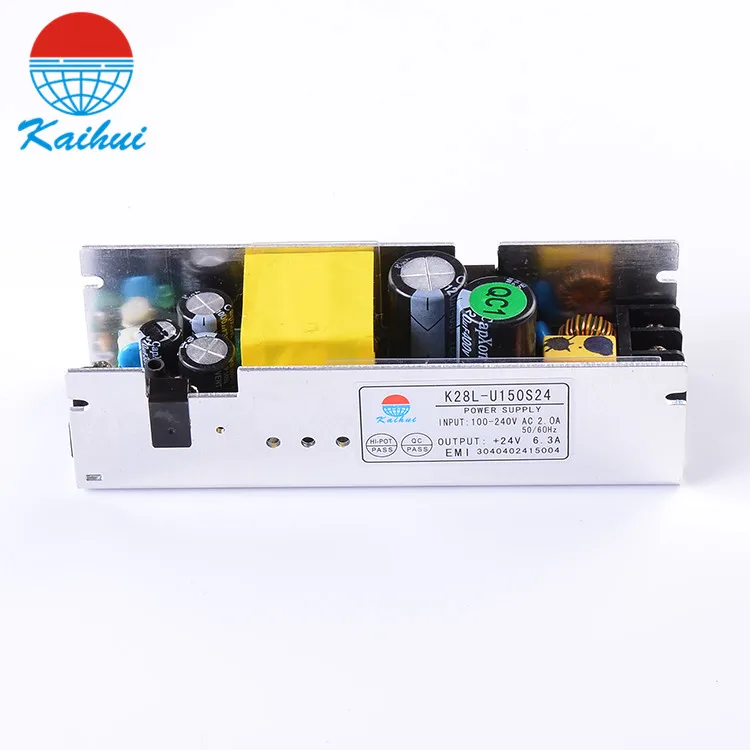

110 в 120 220 В переменного тока постоянный ток 150 Вт импульсный источник питания K28L

Особенности:

● Широкий диапазон входного напряжения переменного тока;

● Короткое замыкание, защита от перегрузки.

Параметр

Номер товара.

Параметр

K28L-U150S12

K28L-U150S24

K28L-U150S36

K28L-U150S48

Выход

Выходное напряжение

+ 12 В

+ 24 В

+ 36 В

+ 48 В

Номинальный ток

12.5A

6.3A

4.2A

3.2A

Диапазон тока

0-12.5a

0-6.3a

0-4.2a

0-3.2a

Номинальная мощность

150 Вт

151,2 Вт

151,2 Вт

153,6 Вт

Пульсация

100mVp-p

100mVp-p

200mVp-p

240mVp-p

Регулируемый выходной диапазон

10,8 ~ 13,2 В

21,6 ~ 26,4 в

32,4 ~ 39,6 в

43,2 ~ 52,8 в

Точность вывода

± 1%

± 1%

± 1%

± 1%

Линейное регулирование

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Регулирование нагрузки

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Настройка, подъем, время сохранения

500 мс, 50 мс, 20 мс

Вход

Диапазон входного напряжения

90-264 В переменного тока

Входной ток

1,5 А @ 220 В переменного тока

Входная частота

47-63 Гц

Эффективность

> 88% @ 220В переменного тока

Пусковой ток

Холодный старт 15А/115В, 30А/230В

Ток утечки

<0.3ма @ 240 В переменного тока

Защита

Перегрузка

110 ~ 200%, Hiccup, автоматическое восстановление

Выходное перенапряжение

------

Входное перенапряжение

------

Прочие Функции

Окружающая среда

Рабочая температура., влажность

-20 ~ 50 ℃, 10 ~ 90% RH, без конденсации

Температура хранения., влажность

-20 ~ 85 ℃, 10 ~ 95% RH

Темп., дрейф

± 0.03%/℃ (0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. Каждая ось

Стандарты безопасности и EMC

Стандарты безопасности

GB4943

Давление

I/P-O/P, I/P-FG: 1.5кв; O/P-FG: 0.5кв DC 1 мин.

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 500VDC/100 M Ом

Стандарты EMC

GB9254, EN55022 класс B

Другие

Размеры

140*44*38 мм

Вес

0,3 кг

Примечание

1. Все параметры 220 В переменного тока, номинальная нагрузка, температура окружающей среды 25 ℃, измеряется в условиях 70% влажности;

2. Точность: включает в себя настройку допуска, линейное регулирование, регулирование нагрузки и так далее;

3. Пульсация: 30 см длинные нити соединяют источник питания и нагрузку на загрузочную сторону и конденсатор 0,1u и 47u до 20 МГц осциллографа, измеренного на конце нагрузки;

4. Регулирование линии: при номинальной нагрузке входное напряжение меняется от низкого до высокого измерения;

5. Регулирование нагрузки: измеренная выходная мощность от 0% до 100% измеренная нагрузка на изменение нагрузки.
