Описание товара

Оригинальный цифровой осциллограф JYETech DSO138 2 4 'TFT набор для самостоятельнойОригинальный цифровой осциллограф JYETech DSO138 2 4 'TFT набор для самостоятельнойОригинальный цифровой осциллограф JYETech DSO138 2 4 'TFT набор для самостоятельнойОригинальный цифровой осциллограф JYETech DSO138 2 4 'TFT набор для самостоятельнойОригинальный цифровой осциллограф JYETech DSO138 2 4 'TFT набор для самостоятельнойОригинальный цифровой осциллограф JYETech DSO138 2 4 'TFT набор для самостоятельной

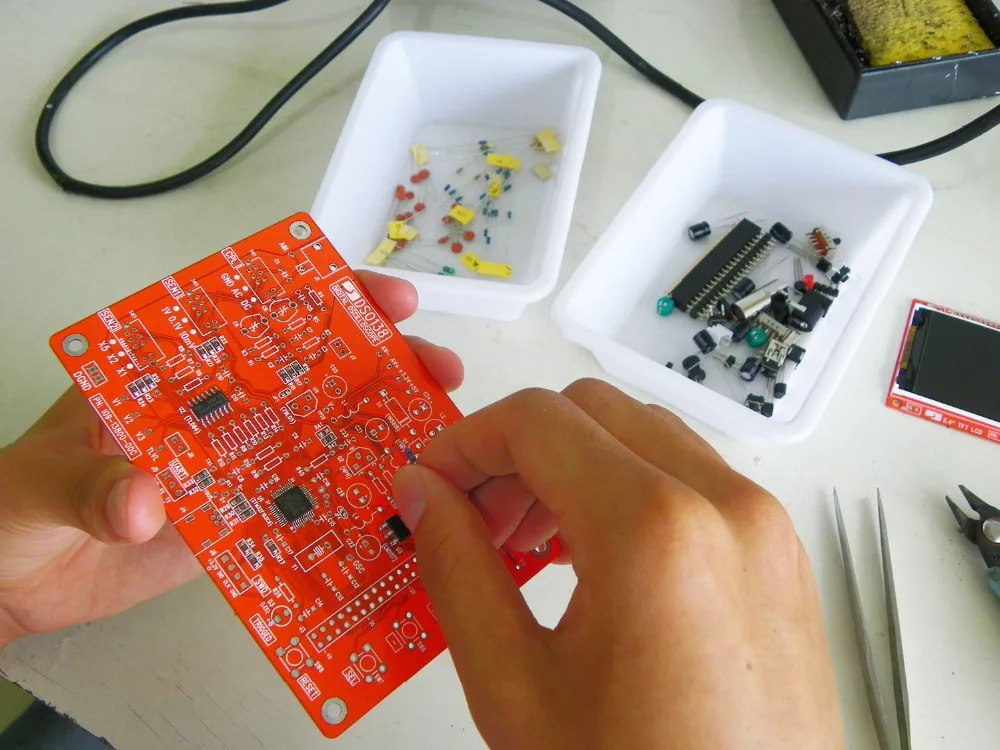

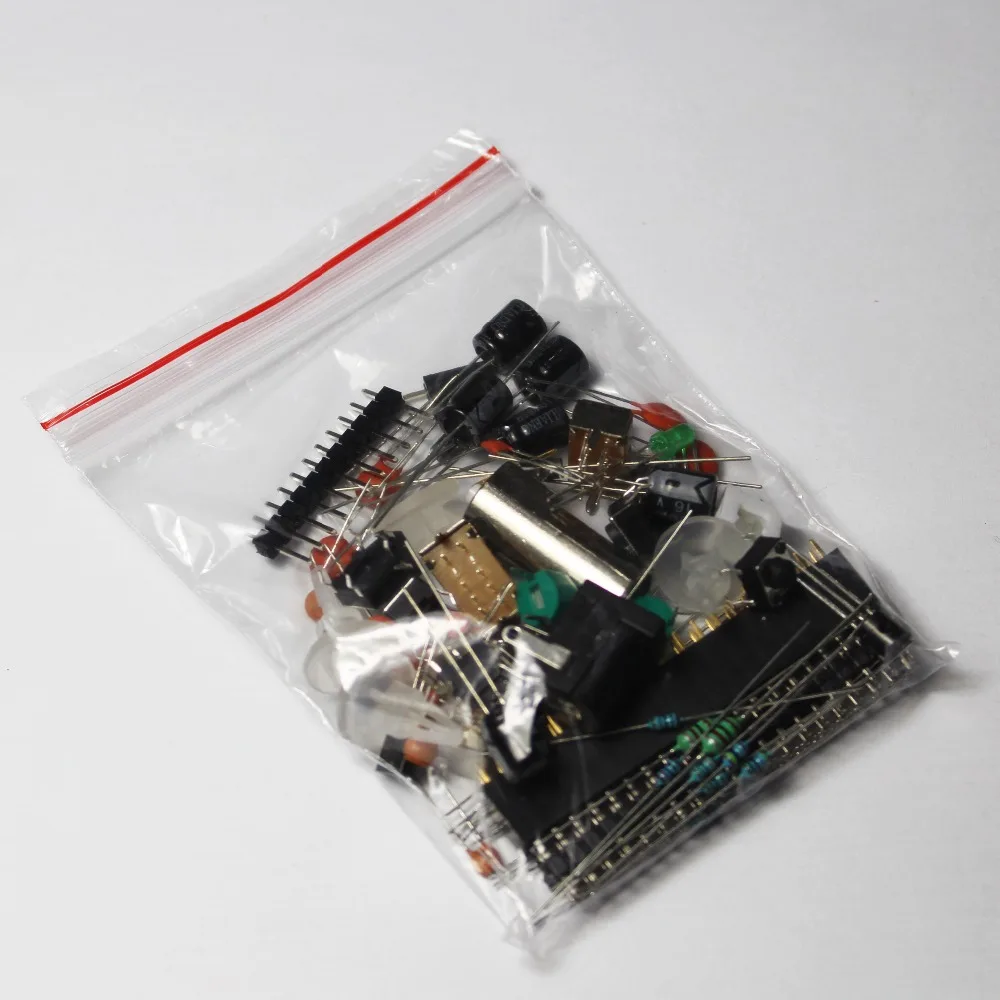

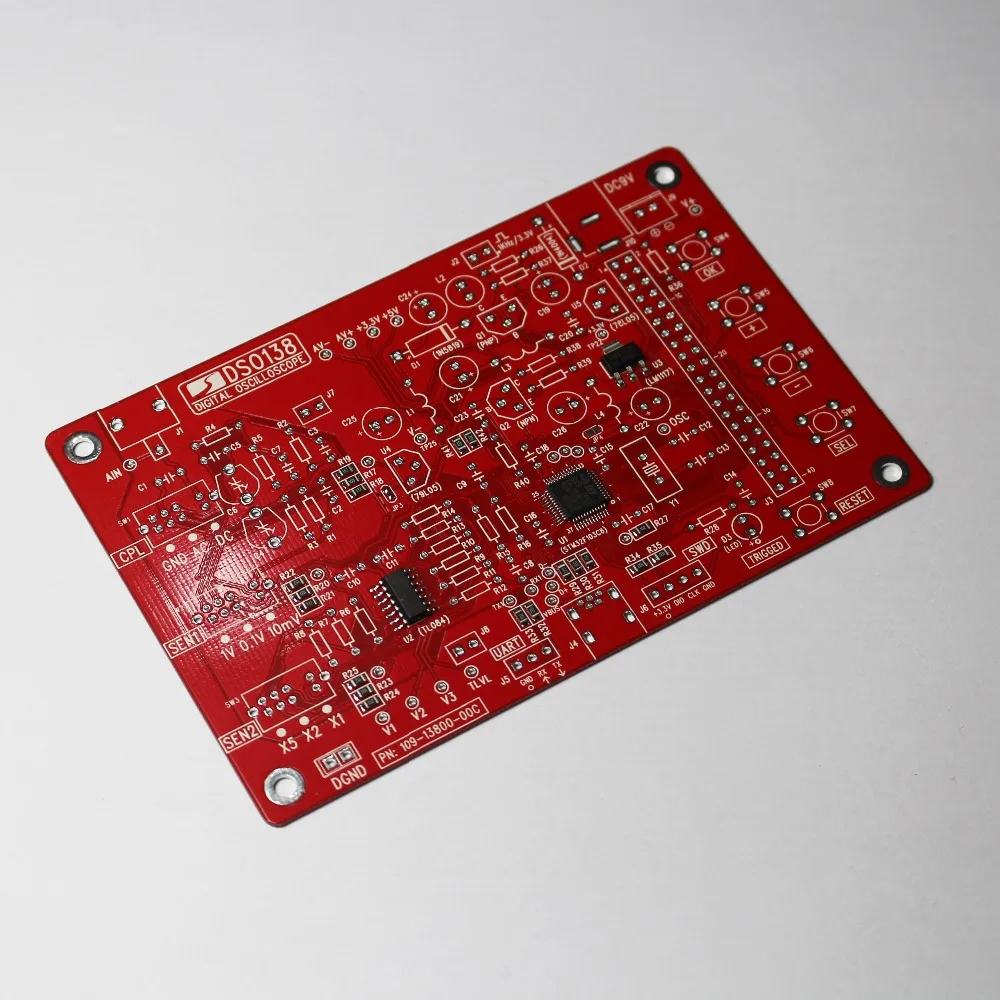

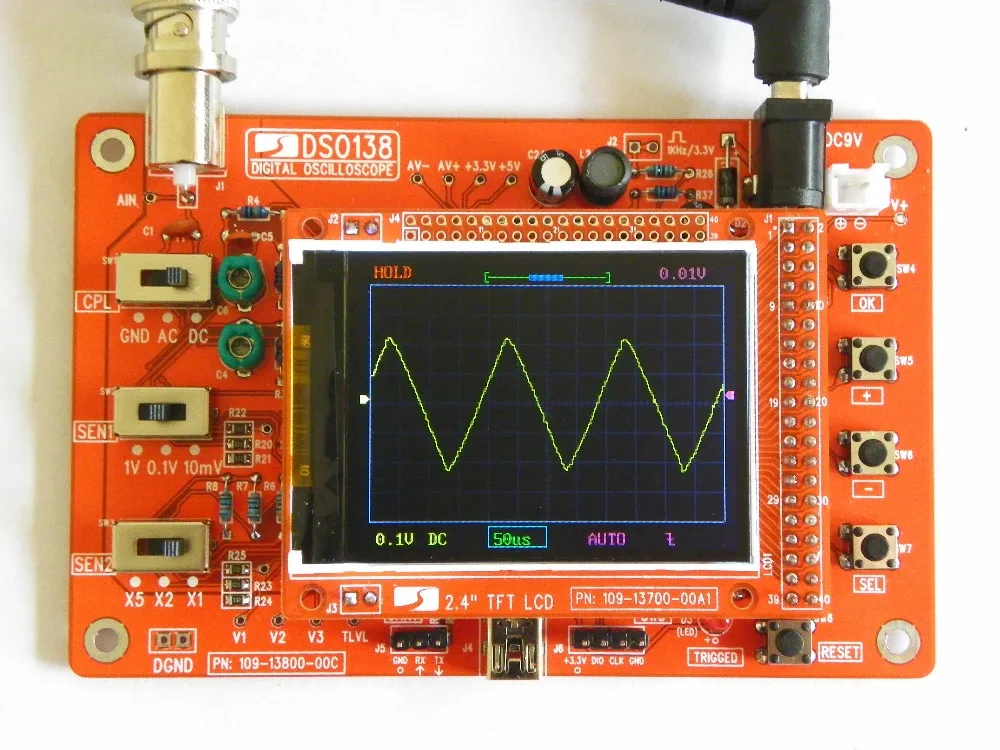

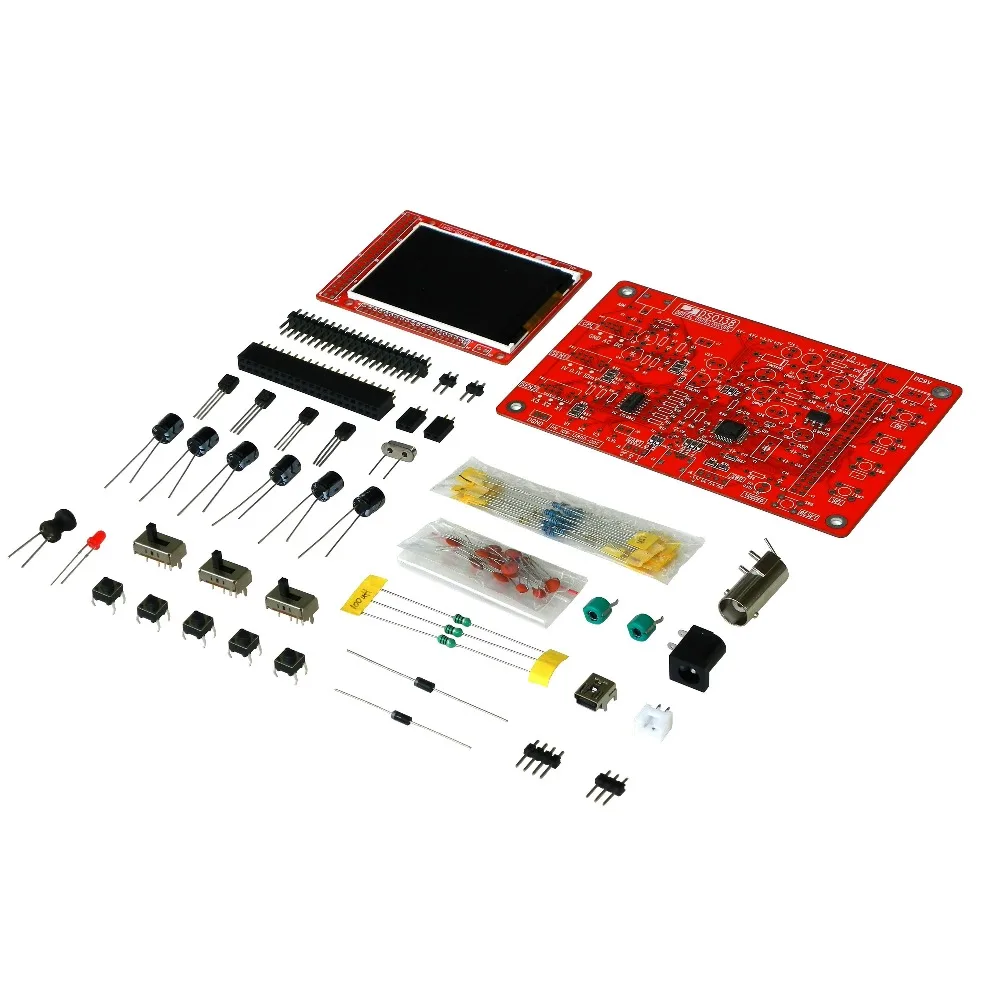

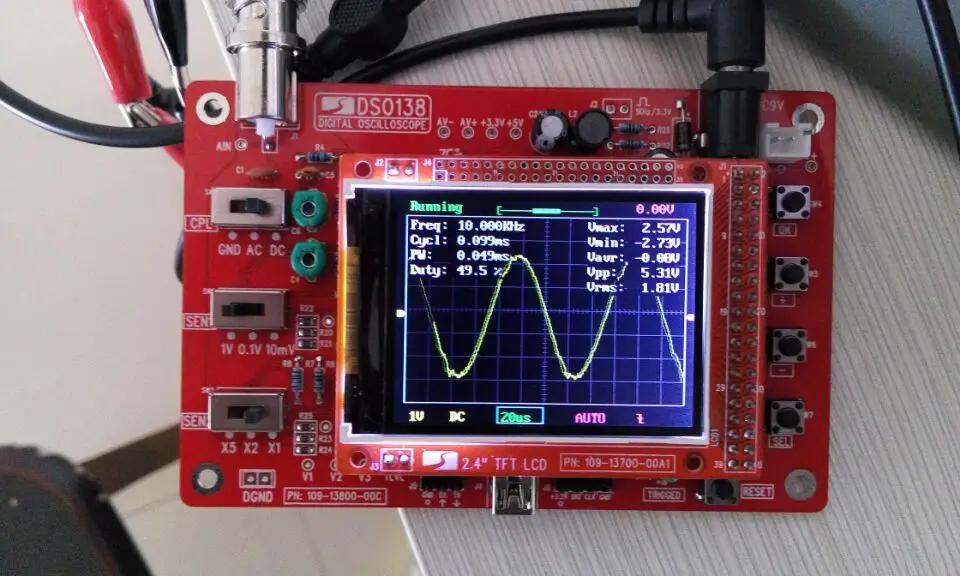

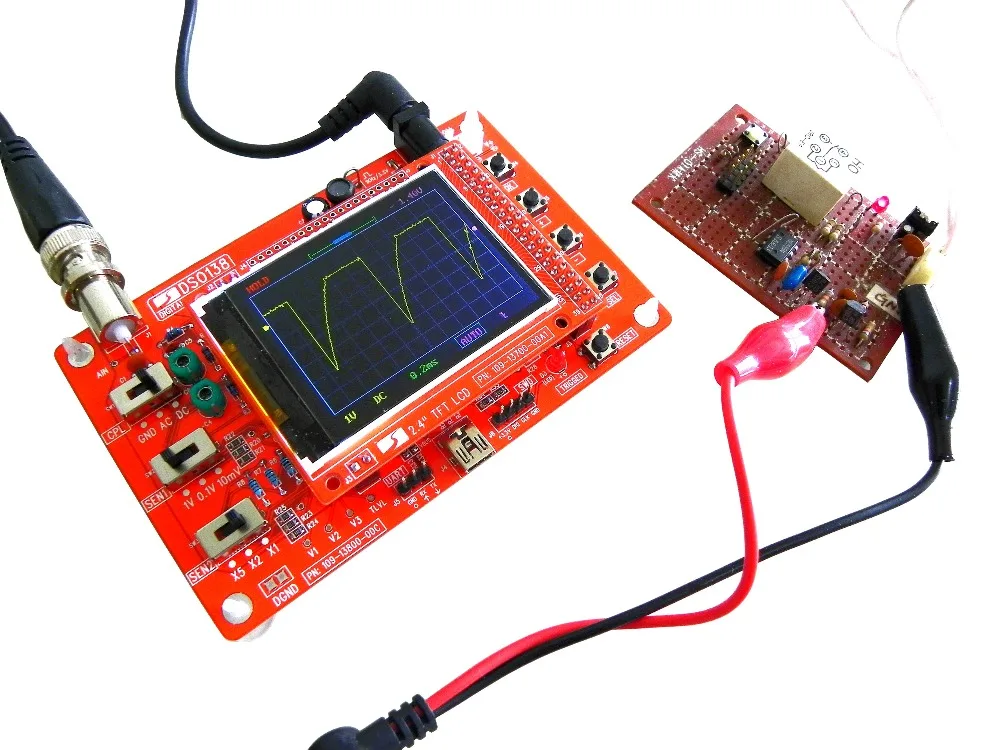

  Техническая поддержка:Www.jyetech.com/forum         О DSO138 DSO138 был разработан в качестве комплекта тренировочного осциллографа. Он содержит только базовые функции осциллографа без причудливых функций. Простота конструкции и легкость в сборке/эксплуатации являются одними из основных целей дизайна. Для этих целей DSO138 использует в основном сквозные детали. Сердцем DSO138 является процессор Cortex-M3 ARM (STM32F103C8) от ST. Он использует 2,4-дюймовый TFT ЖК-дисплей (320X240 dotmatrix, 262 тыс. цветов) в качестве дисплея элемент и отображает приятный и четкий сигналов. Подробные инструкции по сборке предоставляются в сочетании с руководством по поиску и схемой. Исходные коды также доступны, чтобы позволить пользователю добавить свои собственные функции. DSO138 частично открытый. Это открывает возможность для пользователей добавлять различные функции или разрабатывать новые приложения на оборудовании. Комплекты DSO138 продаются в двух конфигурациях. Один из них со всеми частями SMD, предварительно припаянными (PN: 13803K). Другой-только основной IC (MCU) предварительно припаянный (PN: 13804K). Последний служит также в качестве тренировочного набора для пайки SMD. Для обеих конфигураций MCU был предварительно запрограммирован и не требуется повторное программирование.  Основные особенности Аналоговая полоса пропускания: 0 - 200 кГцЧастота дискретизации: 1Msps максЧувствительность: 10 мВ/див-5 В/ДивОшибка чувствительности: < 5%Вертикальное разрешение: 12 битЧасовая база: 10us/Div - 500s/DivДлина записи: 1024 точекВстроенный 1 кГц/3,3 V тестовый сигналФункция замороженного (удержания)Форма сигнала сохранения/отзыва



Примечание:

Для запуска DSO138. требуется источник питания постоянного тока 9 В. Блок питания не входит в комплект. Рекомендуется использовать 5V-to-9V повышающий преобразовательJYE140Для питания DSO138 с помощью аккумулятора или USB. (См. Ссылку JYE140)

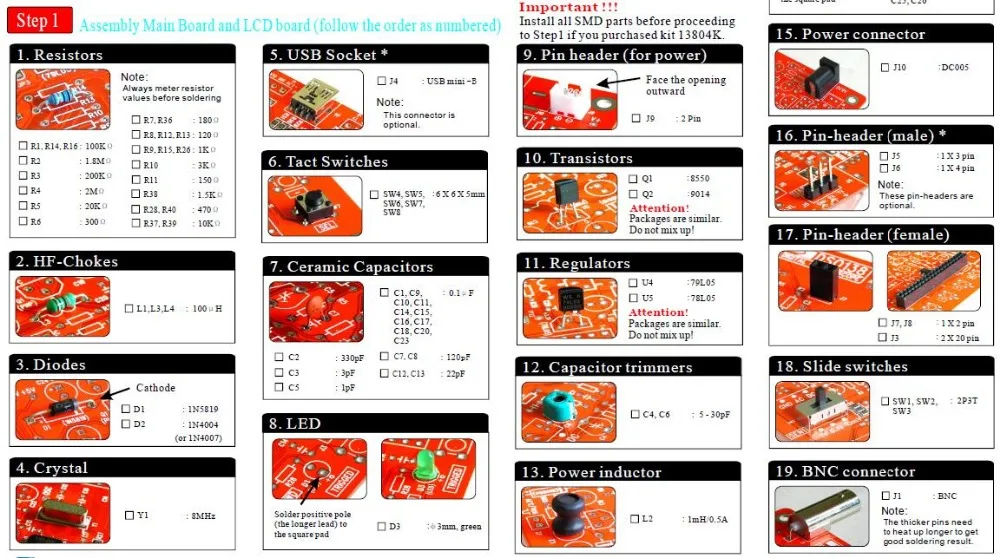

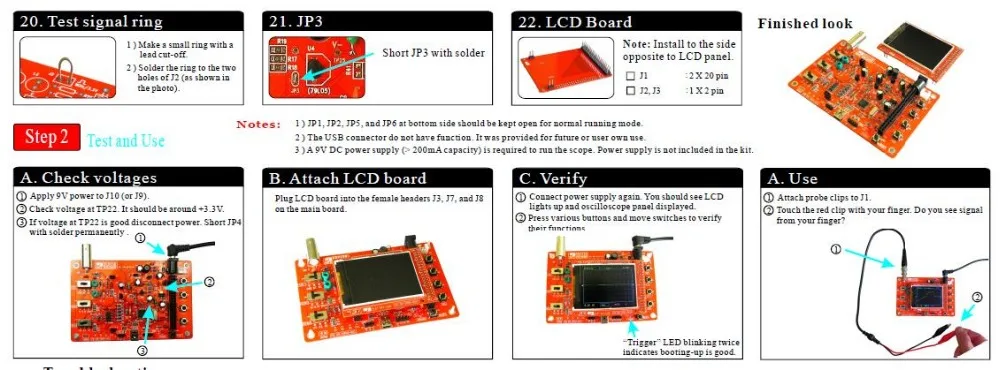

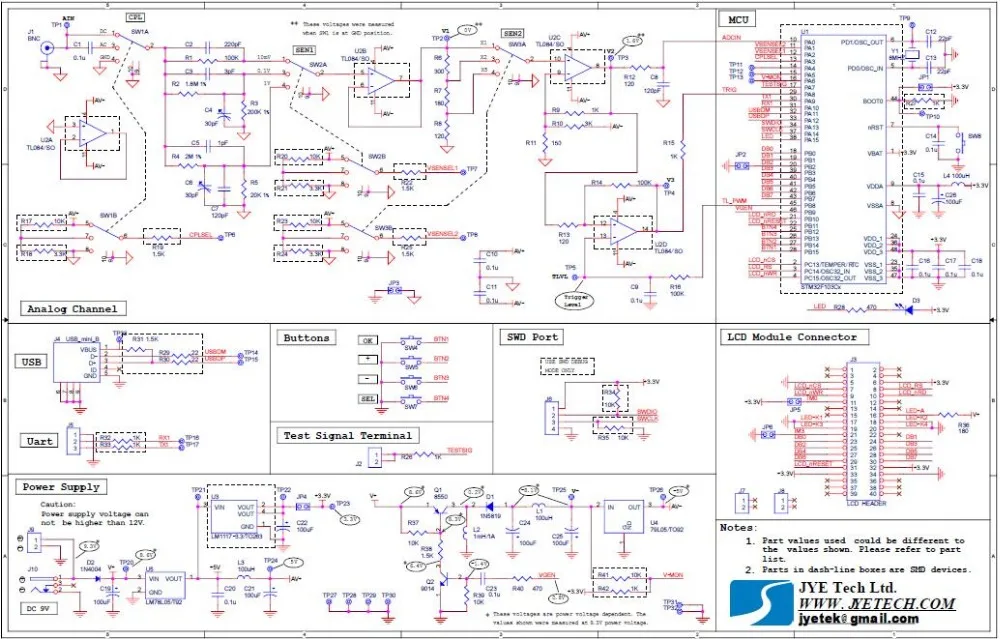

Документы и материалы Руководство пользователяСборочный чертежРуководство по установке компонентов поверхностного монтажаСписок деталей SMDFirmwaresИсходные коды [Основная версия]DSO138 библиотекаКак использовать DSO138 LibraryСхема ЖК-платыКак обновить прошивку для DSO138(Все документы plsease посетите (http://www.jyetech.com/Products/LcdScope/e138.php)


Параметры

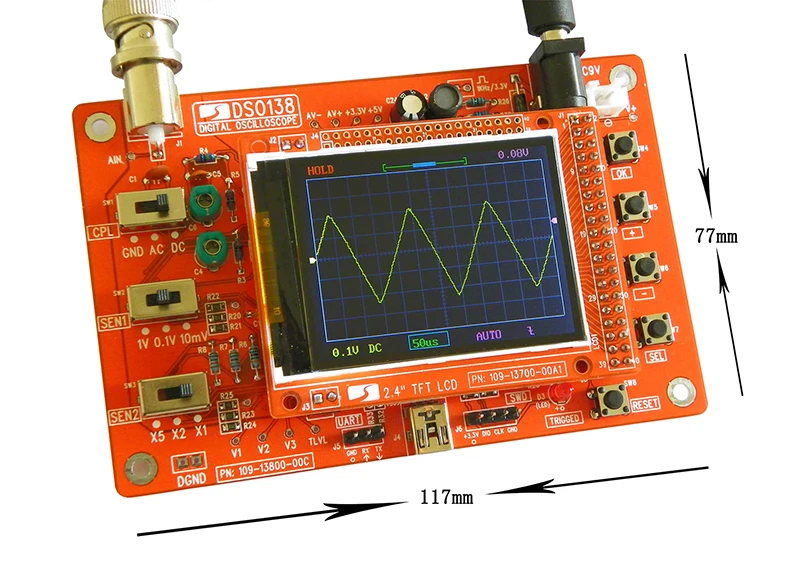

ВертикальныйКоличество каналов: 1Аналоговая полоса пропускания: 0 - 200 кГцЧувствительность: 10 мВ/див-5 В/ДивОшибка чувствительности: < 5%Разрешение: 12 битВходное сопротивление: 1 м омМаксимальное входное напряжение: 50VpkМуфта: DC, AC, GND ГоризонтальныйМаксимальная частота дискретизации в реальном времени: 1MspsЧасовая база: 10us/Div - 500s/DivДлина записи: 1024 ТриггерРежимы запуска: автоматический, нормальный, одиночныйТипы триггеров: подъем/падение краяПоложение триггера: 1/2 фиксированного размера буфера Дисплей2,4-дюймовый цветной TFT ЖК-дисплей с 320x240 Разрешение Питание9 В постоянного тока (8 - 12 В приемлемо)Ток поставки: 120 мА ФизическийРазмер: 117 мм X 76 мм X 15 ммВес: 70 г (не включая кабели)  Использование продукта
