Устройство для обнаружения зум объектива с большой областью мониторинга

Устройство для обнаружения зум объектива с большой областью мониторинга

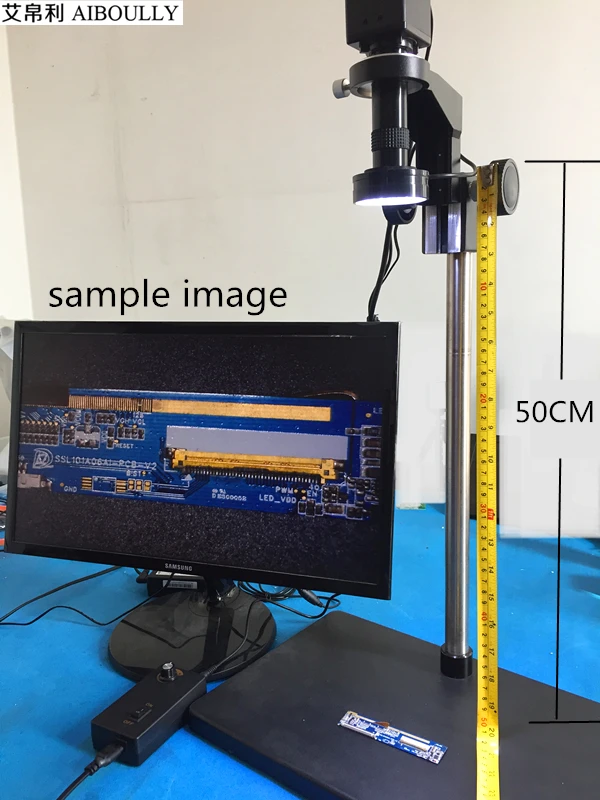

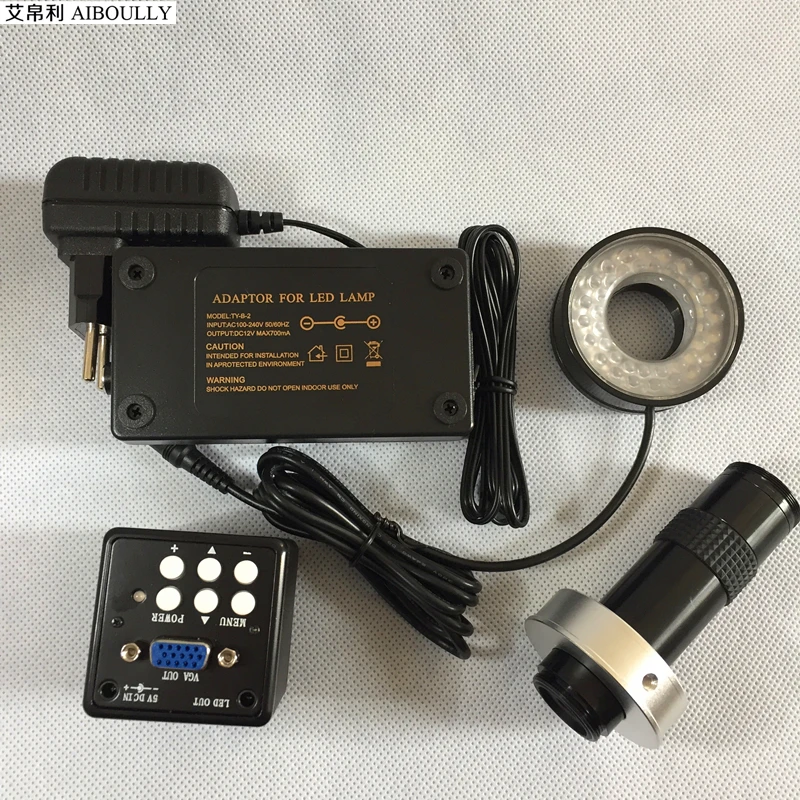

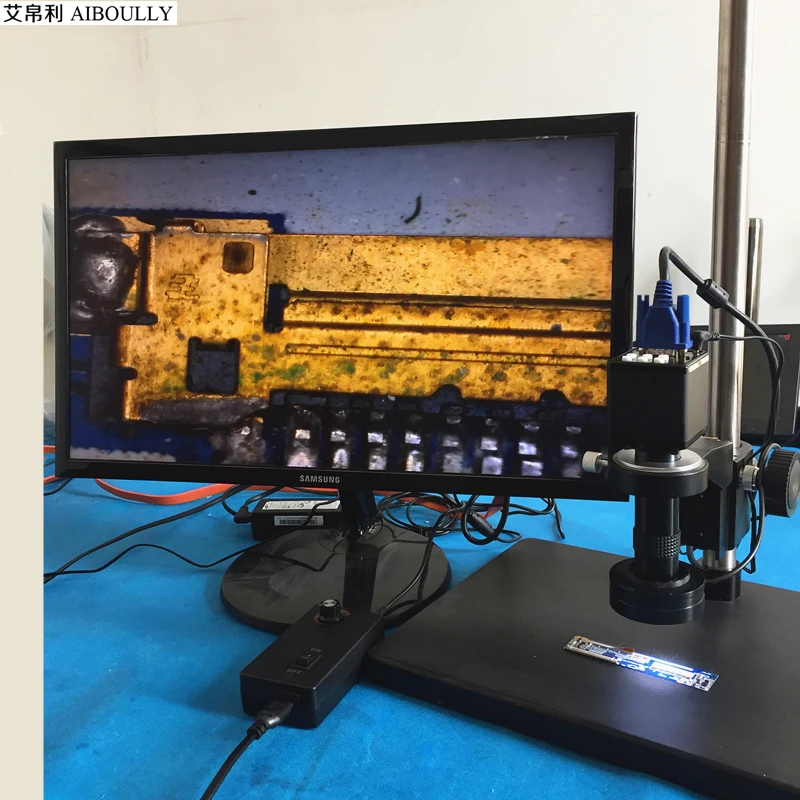

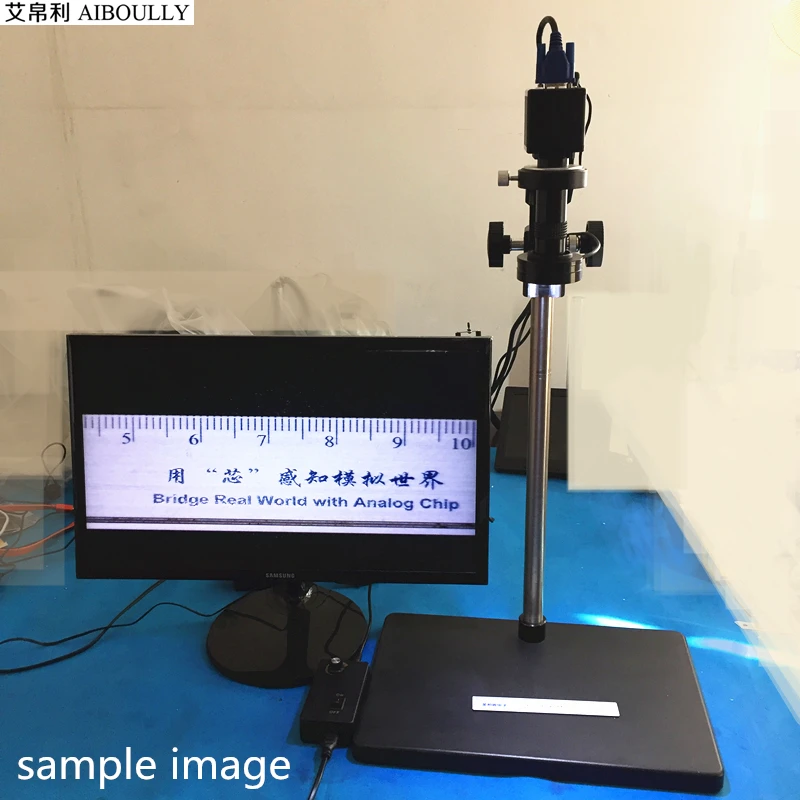

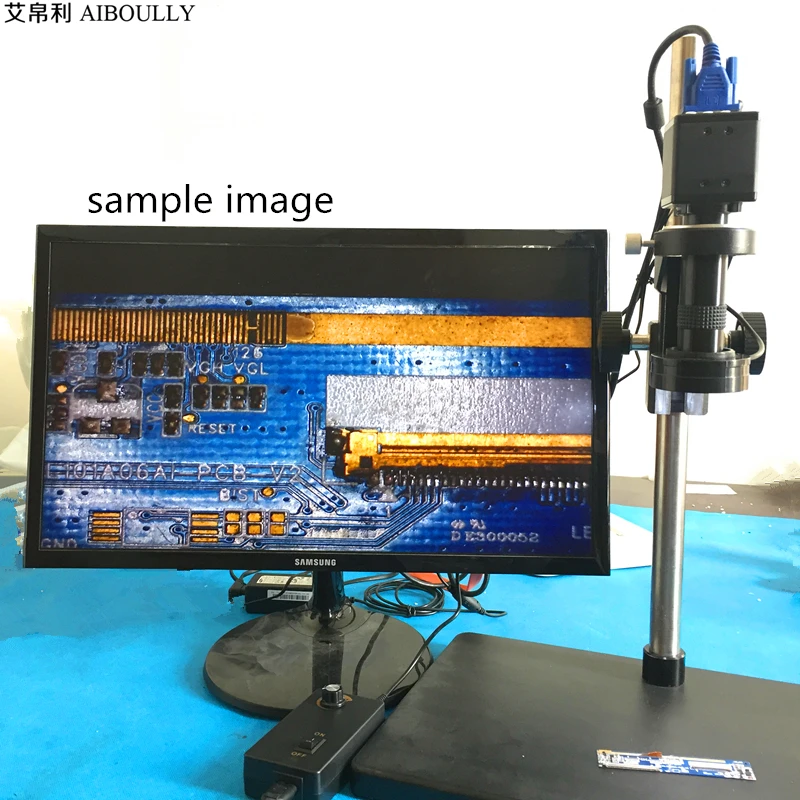

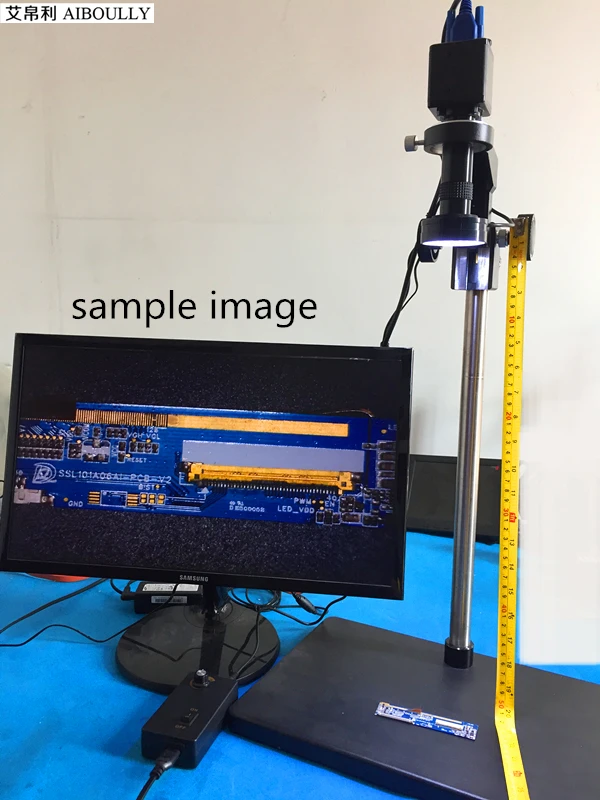

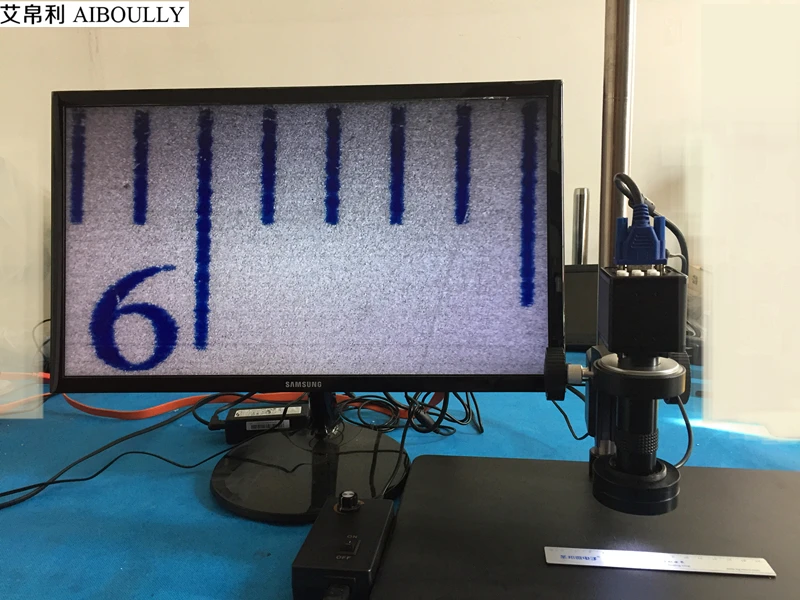

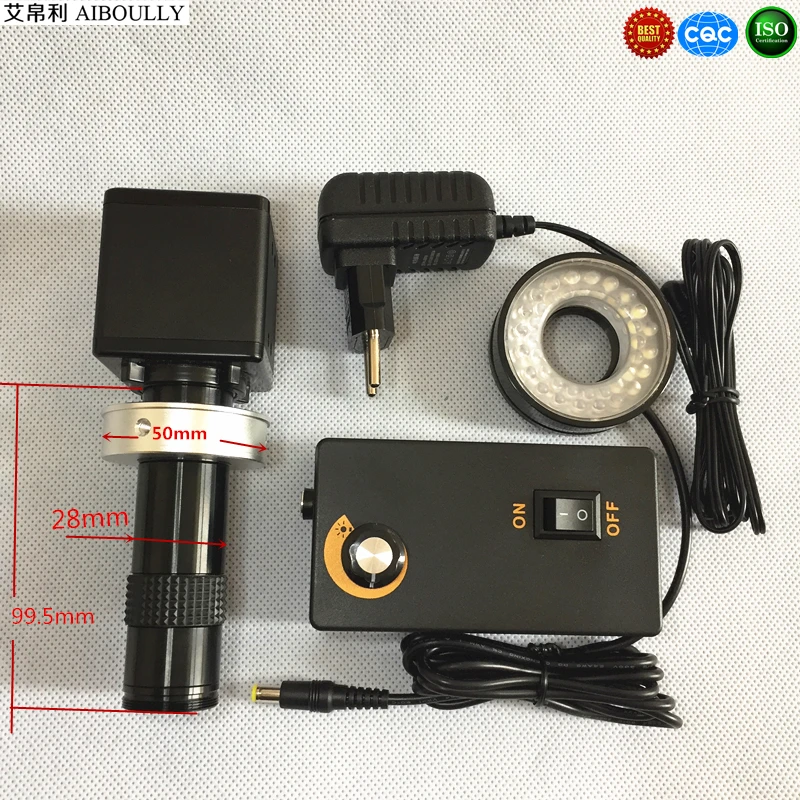

Увеличение метод расчета Общее увеличение = объективное Увеличение * Цифровое увеличение Объективное увеличение = большое объективное Увеличение * увеличение объектива Цифровое увеличение = размер монитора * 25,4/CCD Размер диагонали цели Диагональные размеры цели CCD: 6 мм для 1/3 "1/2" 8 мм для 2/3 "11 мм Пример: Стандартный хост 0.7X-4.5X с 1/3 "CCD камерой с 14" монитором Цифровое увеличение: 14*25,4/6 = 59.3X Общее увеличение: (0.7X-4.5X) * 59,3 = 41.5X-266.9X Таким образом, согласно этой конфигурации, общее увеличение непрерывно регулируется между 41,5x до 266,9x. Микроскоп оснащен мини-зум-объективом 0,13x-2X и камерой 2 миллиона пикселей. Видеомикроскоп подходит для печатных плат, аппаратных средств, разъемов, FPC, текстиля, билетов, визуального промышленного тестирования, цифрового увеличительного стекла, медицинских исследований, следственных действий и других микроэлектронных мониторинга. Особенно подходит для разъемов, разъемов, плоскостности стопы IC, плоскостности самолета онлайн-тестирования. Легко освобождает трудоемкость, повышает эффективность работы. Есть отличные практические инструменты для различных перерабатывающих заводов и производственных линий. Параметры камеры: 1, 2 миллиона пикселей CMOS визуальный элемент, эффективное изображение 1200 (H) * 1600 (V), 15 кадров/сек, разрешение 650tv-линий. 2, интерфейс VGA, режим выхода VGA поддержка: 1024X768 60 Гц, 1024X768 75 Гц, 1280X1024 60 Гц 3, китайское и английское меню, регулируемая яркость, контрастность, насыщенность цвета, резкость, синее смещение, красное смещение; Автоматическое воздействие, вертикальное зеркало, горизонтальное зеркало, отрицательное, Перекрестное, выбор цветовой гаммы. Помимо вертикального зеркального отображения, горизонтального зеркального отображения и отрицательных съемок, все запоминаются в режиме отключения питания. Примечание: эффект от использования изображения AE будет лучше, яркость меню регулируется при использовании автоматического экспозиции является эффективным. 4. С помощью интерфейса Объектива CS вы можете выбрать любой из интерфейсов CS. 5, входная мощность: (AV100-240V 50/60) + 5 в пост. Тока 10% Допустимое отклонение, рабочий ток 400мА, ток в режиме ожидания 50мА или меньше. 6, восстановите заводские настройки по умолчанию: удерживайте питание (кнопка питания), затем подключите питание, а затем отпустите кнопку питания. Параметры линз Коэффициент масштабирования; 15; 1 Оптическое множество; 0.13X-2X Рабочее расстояние; 55-550 мм Поле зрения; 5 мм-55 мм Поле зрения; 2,4 мм-36 мм Размер объектива; 28 мм-99,5 мм Размер установки; 50 мм Светодиодные лампы; Резьбовая установка Регулируемая яркость; Описание параметров: 1. Входное напряжение: AV100 ~ 240 В (допускается AC90 ~ 264 в) Входное Напряжение Частота: 50/60 Гц 2, Потребляемая мощность: 3,5 W 3. Выходное напряжение: DC12V 4. Освещение: постоянный ток и постоянный ток 5. Диапазон регулировки яркости: 0 ~ 100% 6, температура и влажность окружающей среды: 0 ~ 40 ℃/20 ~ 80% RH Эксплуатационные характеристики продукта: 1. Срок службы светодиодной лампы до 200 00 часов по сравнению с долговечностью люминесцентных ламп, гораздо более 40 раз 2, яркость может быть отрегулирована 0 ~ 100% 3, даже если регулировка яркости, цветовая температура остается неизменной 4, без вспышки флуоресцентный, человеческие глаза под микроскопом играют очень хороший защитный эффект 5, яркость 35000 люкс или более (кольцевое освещение рабочее расстояние 75 мм выше) Список поставки 1 мини-объектив 1 камера/адаптер питания. 1 Светодиодная лампа/адаптер питания. 2 европейские маленькие вилки. 1 кабель для передачи данных VGA. Не включает дисплей, подставку, основание.
