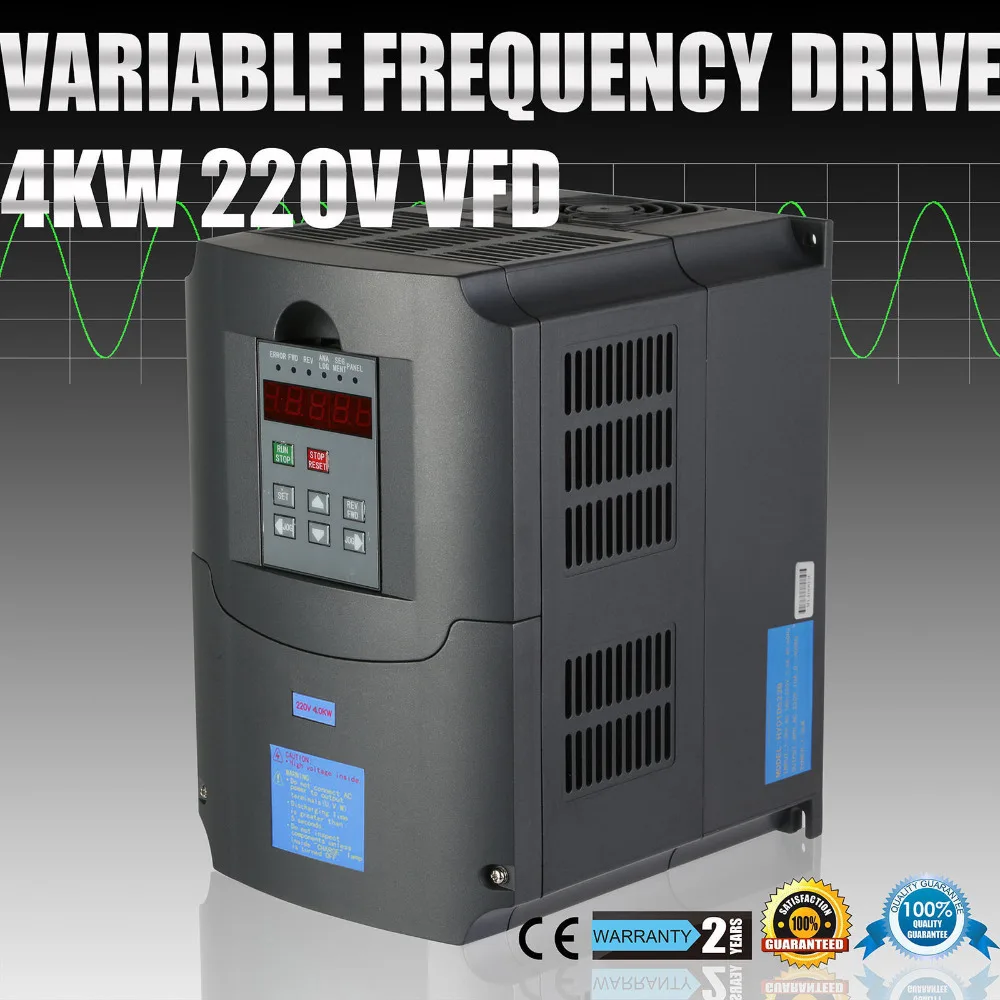

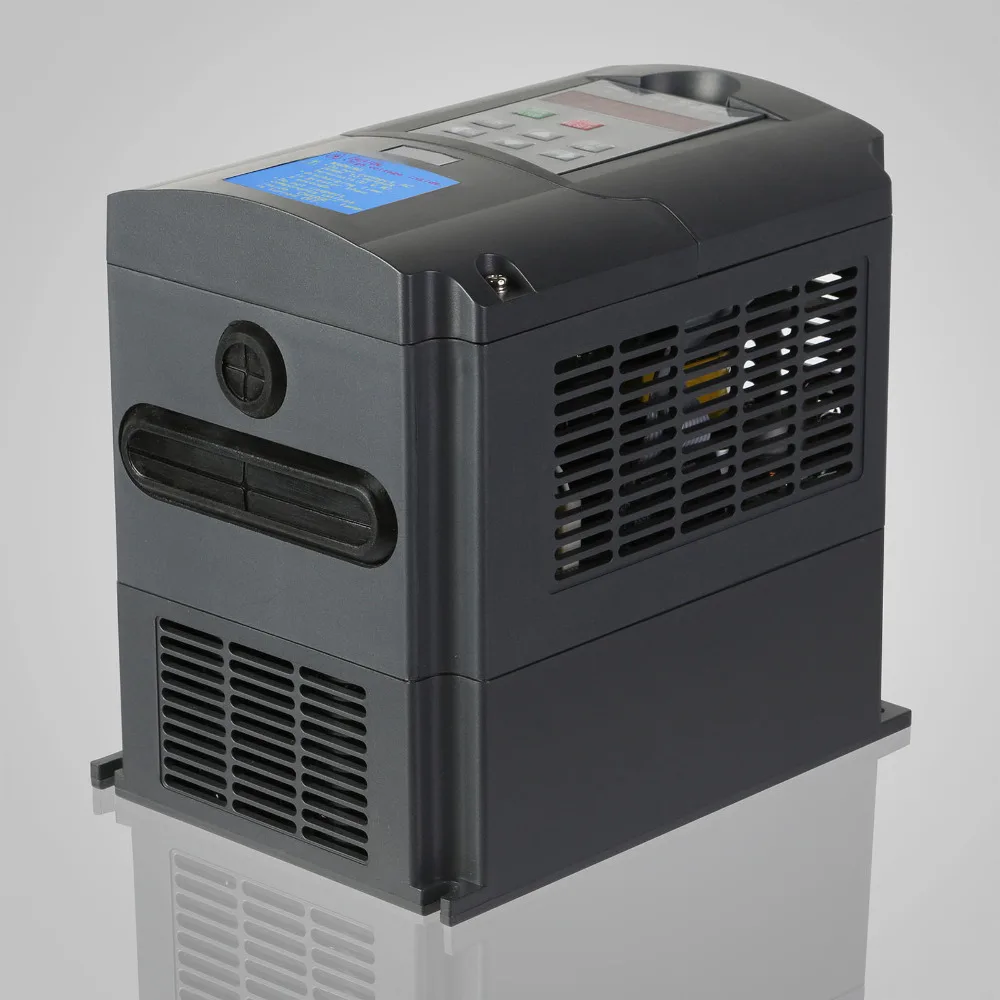

4 кВт VFD инвертор с переменной частотой для управления скоростью двигателя шпинделя 5HP 220-250 V

Введение

Этот VFD используется для постоянной нагрузки на крутящий момент (например, жесткий Пуск: воздушные компрессоры, блоки HVAC) и переменные нагрузки на крутящий момент (например, насосы, вентиляторы и т. Д.). Его можно использовать в качестве управления скоростью двигателя и преобразователя фазы. Инпут для этого VFD-1 фаза. Вы можете контролировать различную скорость, как вам нравится, когда вы используете этот VFD. Многие клиенты купили этот VFD у нас для использования: токарные станки, мельницы, автомобильные тали, насосы и конвейеры и т. Д., а затем производительность превосходно. Этот элемент использует синусоидальную волну PWN (SPWM) для системы управления и performace превосходно.

Примечание
Только для легких двигателей, не может использоваться для тяжелых двигателей.

Как установить этот VFD

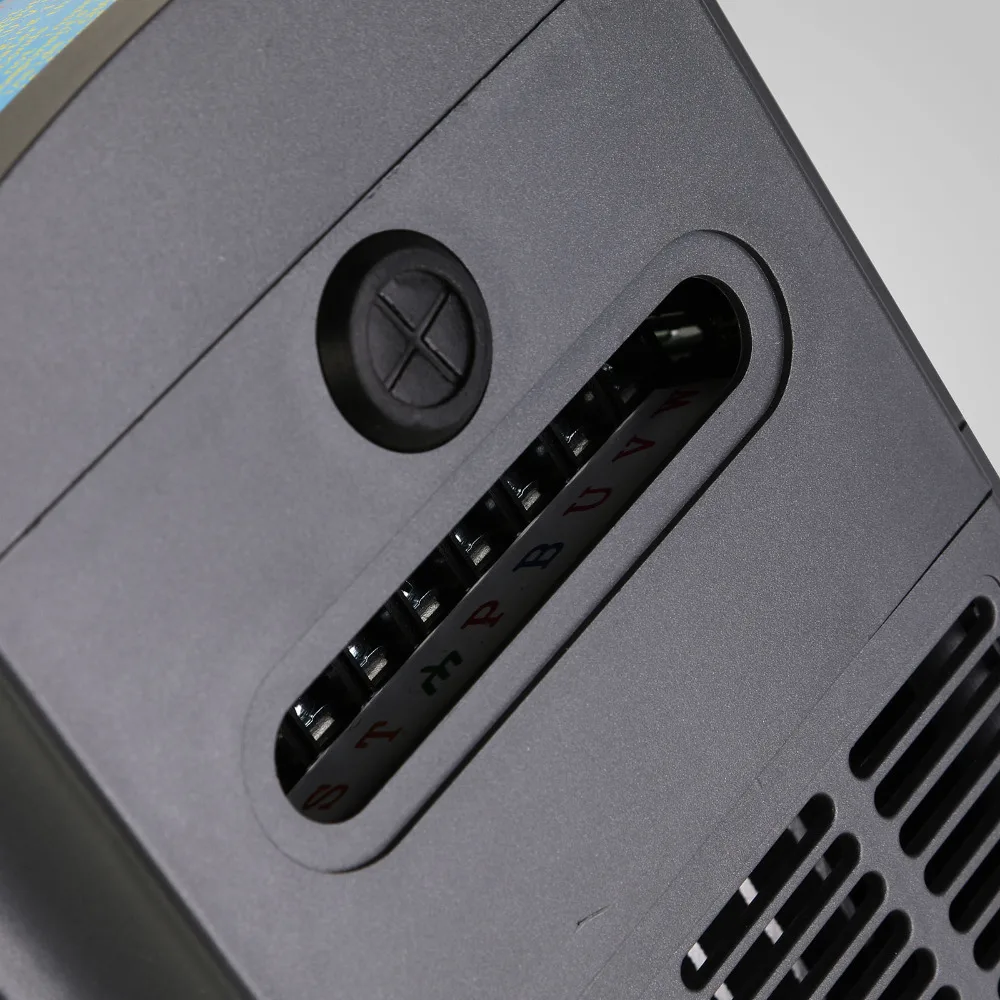

Символ: описание функции
R.S.T: входной терминал сети переменного тока. (класс 220 В для обеих однофазных, однофазных подключений к любым двум фазам)
U.V.W: выходной терминал инвертора
P +. PR: разъем для тормозного резистора.
E: наземный терминал: третий метод заземления для 220 В.

Схема подключения товара

Частотный контроль

1. Диапазон: 0,1 ~ 2500,0 Гц
2. Точность: цифровой: 0.1% (-10 ~ 40 ℃); Аналоговый: 0.1% (25 ± 10 ℃)
3. Разрешение настройки: цифровой: 0,1 Гц; аналоговый: 1 ‰ максимальной рабочей частоты
4. Разрешение выхода: 0,1 Гц
5. Метод настройки оператора: Нажмите непосредственно & larr; &; или; для установки.
6. Метод аналоговой настройки: внешнее напряжение 0-5 В, 0-10 В, 4-20 мА, 0-20 мА.
7. Другие функции: нижний предел частоты, частота запуска, частота остановки, три частоты пропуска могут быть соответственно установлены.

Общий контроль

1. Управление пандусом: выбор 4-скоростных ступеней, время подъема и вниз (0,1-6500 с).
2. Управление крутящим моментом: Увеличение крутящего момента, установленное на макс. 10.0%. Начальный крутящий момент может достигать 150% при 1,0 Гц.
3. Мульти-входы: 6 многофункциональных входных терминалов для управления 8 скоростными шагами, программная работа, переключение 4-скоростного пандуса, функция вверх/вниз, счетчик, внешняя Аварийная остановка и другие функции.
4. Мульти-выходы: 5 Мульти-выходов для отображения бега, нулевой скорости, счетчика, внешних аномалий, работы программы и другой информации и предупреждений.
5. Другие функции: автоматическое регулирование напряжения (AVR), торможение или торможение, торможение постоянного тока, автоматический сброс и перезапуск, Частотный трек, управление программой PLC, контроль хода, управление чертежами. Автоматическое энергосбережение, переноска регулируется (до 20 кГц) и т. Д.

Функции защиты

1. Защита от перегрузки: Электронное реле защиты двигателя привода. Привод (для постоянного torque150 %/1 мин. Для видов вентилятора 120%/1 мин.)
2. Защита от использования: когда предохранитель ломается, двигатель остановится.
3. Класс Over-voltage220V: напряжение постоянного тока> 400 В.
4. Пониженное напряжение: 220 В класс: напряжение постоянного тока <200 В.
5. Перезагрузка после мгновенной остановки: Перезагрузка с частотой отслеживания после мгновенной остановки
6. Защита стойла: защита стойла при работе с пандусом
7. Выходное короткое замыкание: Защита электрической цепи
8. Другие функции: защита от перегрева, ограничение обратного хода, прямой запуск после включения, сброс неисправности, блокировка параметров PID, один привод-больше и т. Д.

Особенности

• Наш товар оснащен чипом Japan Mitsubish
• PID контроль; Улучшенная расчетная PID замкнутая арифметика, быстрая скорость отклика и высокая пригодность;
• Простая функция PLC может реализовывать 16 ног скорости и функции управления инвертором;
• С чрезвычайно сильной защитой от помех;
• Низкая Выходная ratting torque0.5гц-150%, низкая скорость работы;
• Переноска регулируется на 16 кГц, полностью беззвучная рабочая среда;
• Рабочая зона широкого напряжения
• Автоматическая регулировка напряжения (AVR) техника, для обеспечения мощности нагрузки инвертора;
• Различные методы управления синхронизацией и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;
• С идеальной защитой от ошибок и защитой от короткого замыкания;
• Сертификаты качества ISO9001, что означает, что этот товар является самым качественным товаром;

Технические характеристики

• Входное напряжение: 220 В
• Выходное напряжение: 208-240VAC (аналогично входному напряжению)
• Частота инпута: 48-63 Гц
• Частота выхода: 0-400 Гц
• Фаза инпута: 1 фаза
• Фаза Outpute: 3 фазы
• Производитель товара: от известного производителя, который производит VFD более 12 лет
• Режим управления: SPWM
• Входная мощность: 220 В класс: 220 ± 15%
• 5-Разрядный Дисплей и индикатор состояния лампы: отображение частоты, тока, оборотов, напряжения, счетчика, температуры, для или вращения оборотов, и неисправности и т. Д.
• Рабочая температура:-10 ~ 40 ℃
• Влажность: 0-95% Относительная влажность (без росы)
• Вибрация: ниже 0,5 г
• Размеры: 27,5x20,5x23,5 см (Д x Ш x В)
