Полноцветный ЖК-дисплей USB 2,0

                                                                                                                                                                                         -Модель:UM25/UM25C

Технические параметры:

Модель продукта: UM25/UM25CЭкран дисплея: 1,44 дюймовый цветной ЖК-дисплей

Напряжение Диапазон измерений:4-24,000 VИзмерение напряжения: 0,001 в

Диапазон измерения тока: 0-5.0000A Измерение тока Разрешение: 0.0001A

Емкость аккумулятора: 0-99999 мАч точность измерения напряжения:± (0,5 ‰ + 2 цифры)

Диапазон экумуляции энергии: 0-99999mWh точность измерения тока:± (1‰ + 4 цифры)

Нагрузки диапазону сопротивления:0,8 Ω-9999,9 ΩДиапазон измерения времени: 0-99h59min59s

Диапазон температур:-10℃ ~ 100℃/0℉ ~ 200℉ погрешность измерения температуры: ±3℃/±6℉

Настройка яркости экрана: 0-5 уровнейАвтоматического отключения экрана: 0-9mins

Диапазон графирования напряжения: 0-24,00 в диапазон графирования тока:-5.0000A

Частота обновления: 2 Гц режим распознавания быстрой зарядки: QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG

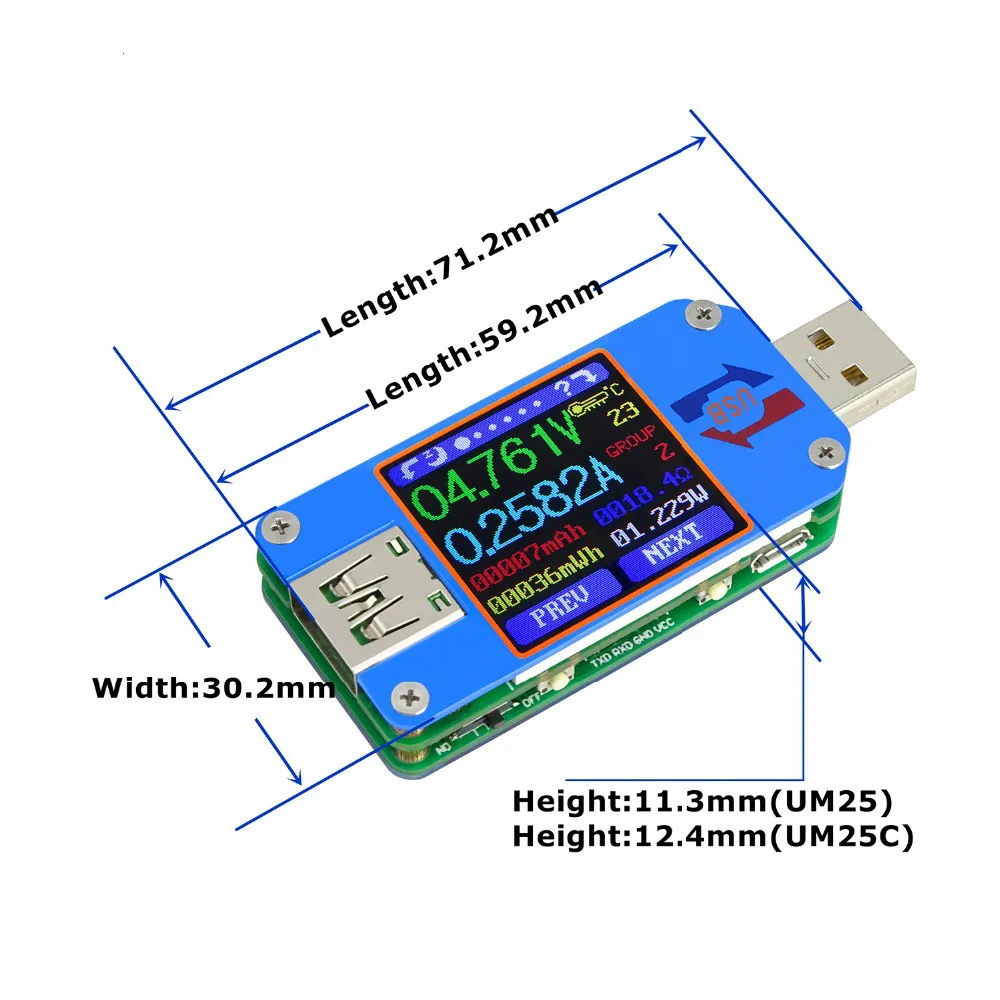

Размер продукта:71,2 мм x 30,5 мм x 12,4 мм (UM25C)/71,2 мм x 30,5 мм x 11,3 мм (UM25)

Вес продукта: 23,74 г (UM25C)/19,26 г (UM25) (без упаковки); 54,56 г (UM25C)/50,08 г (UM25) (с упаковкой)

Примечание:

1. UM25 не является версией связи, UM25C является версией conmmunication по Bluetooth-подключению.

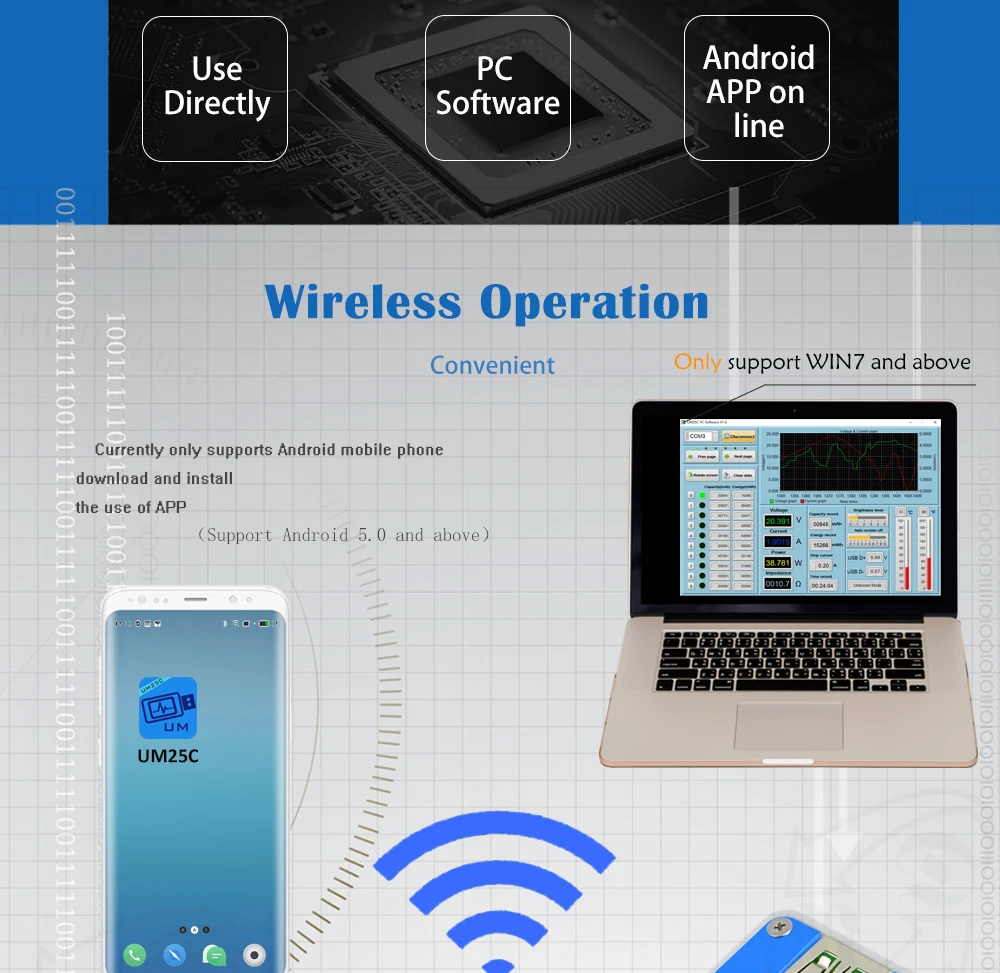

2. ПК программное обеспечение поддерживает ПК Windows (Win 7 и выше) и телефон Android (Android 5,0 и выше, поддержка 14 видов языка, китайский, английский и русский...)

3, руководство пользователя, Инструкция по установке программного обеспечения ПК и программное обеспечение ПК и ссылка для загрузки приложения Android: Http://www.mediafire.com/folder/q2b8h079hpywq/UM25

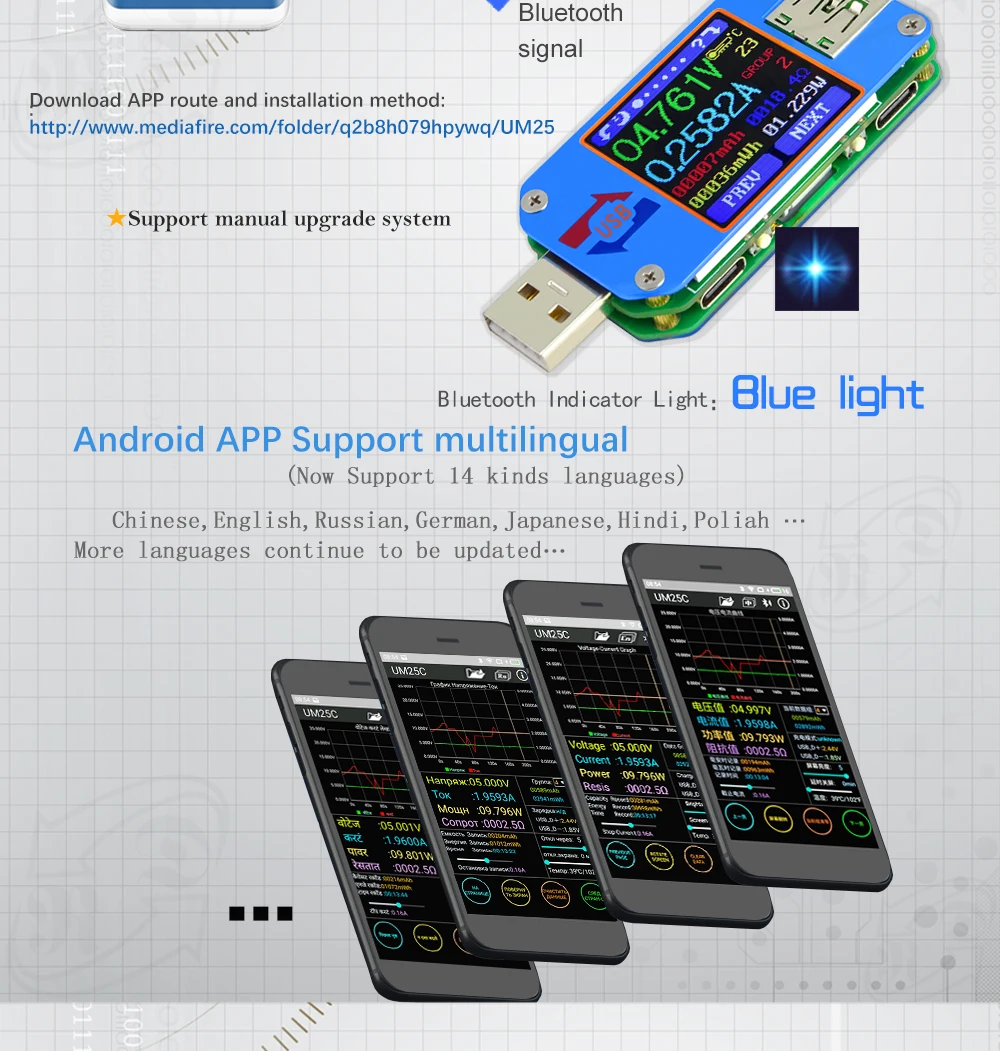

4, для приложения Android:

А: Приложение поддерживает только android 5,0 и выше.

B: Позвольте APP сделатьВФон, не очищается.

C:Позволяет автоматически запускать приложение.

D:Позволяет приложение оставаться после блокировки экрана, не быть очищенным.

E:Для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте драйвер адаптера, и используйте систему windows system bluetooth гарнитура для водителей, в противном случае модуль не может сделать Моб серии порт, связь. Если вы установили переходник, вы можете удалить его и отсоединить адаптер, затем подключите снова, система установит его автоматически.

5.Описание видео:

Тест приложения и другие функции введение :

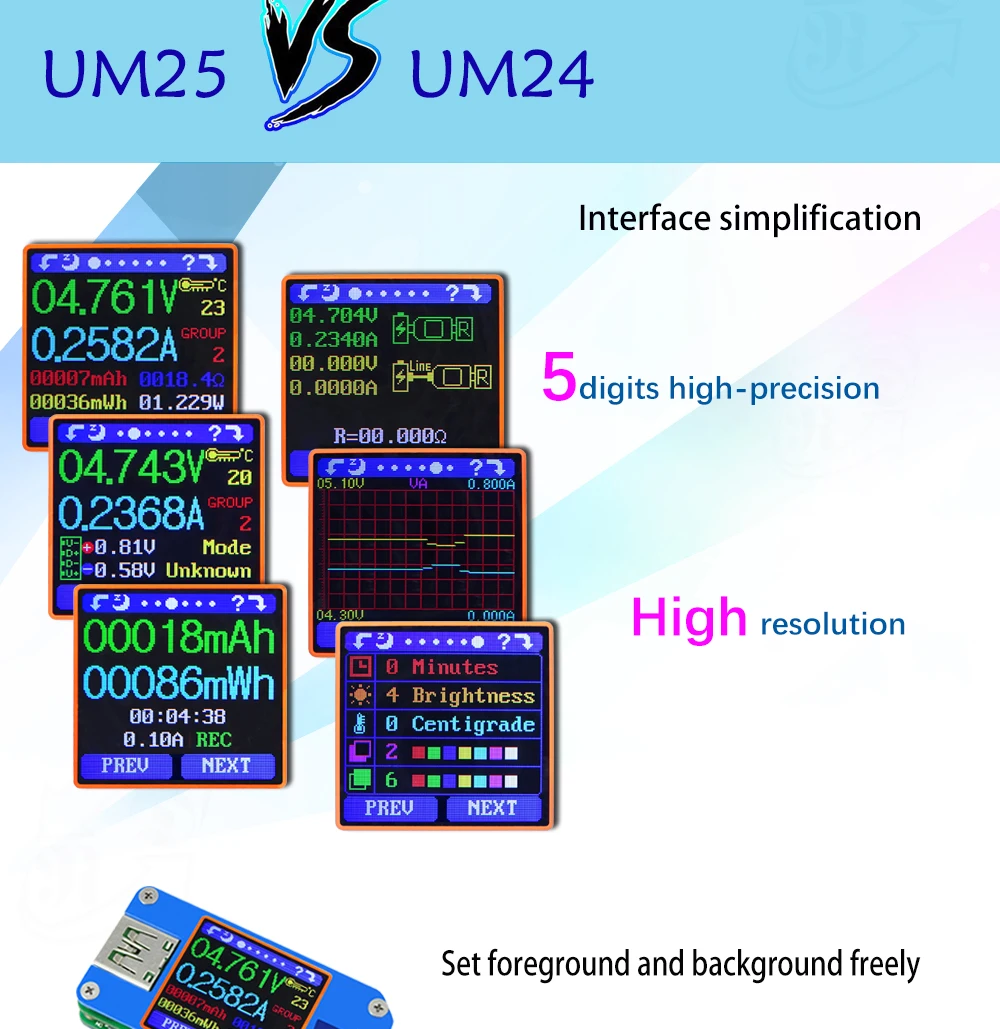

Функция интерфейс:

1: основной интерфейс измерения

2: интерфейс быстрого распознавания заряда

3: Интерфейс записи зарядки

4: интерфейс измерения сопротивления кабеля передачи данных

5: графический интерфейс измерения

6: интерфейс настройки Ststem

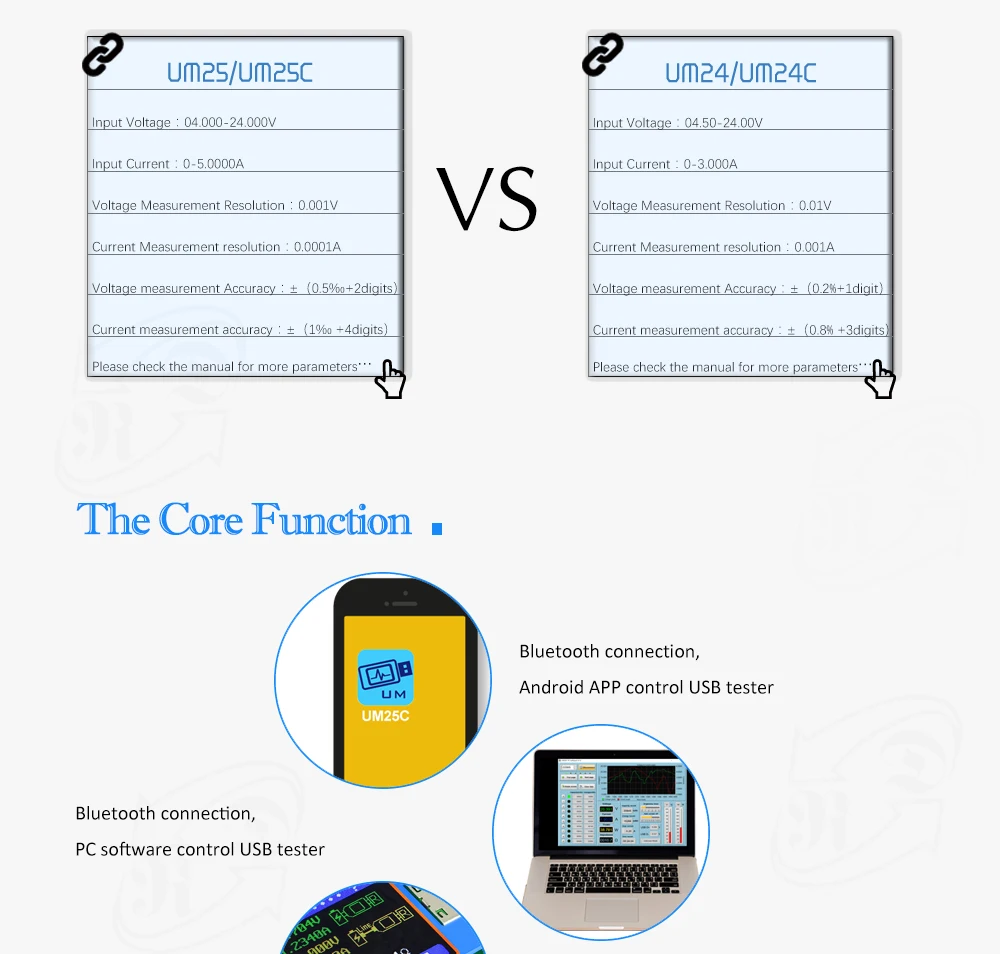

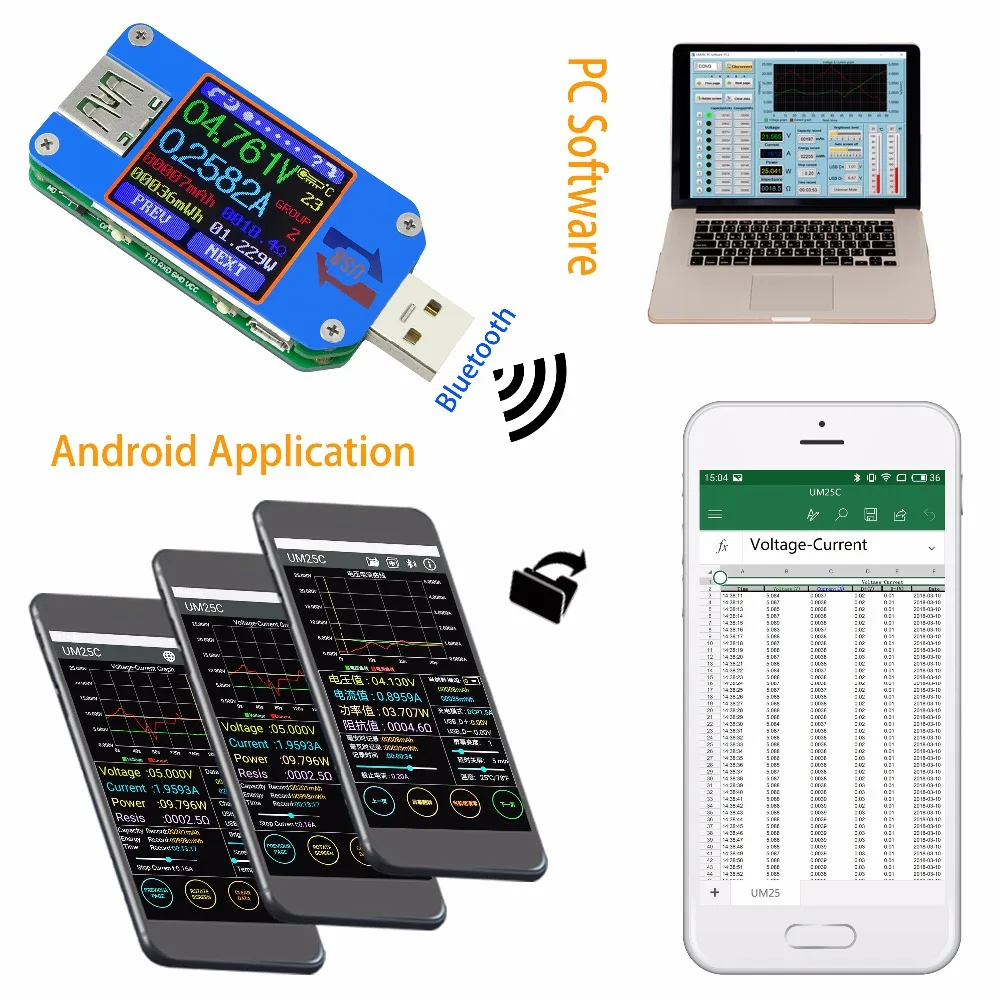

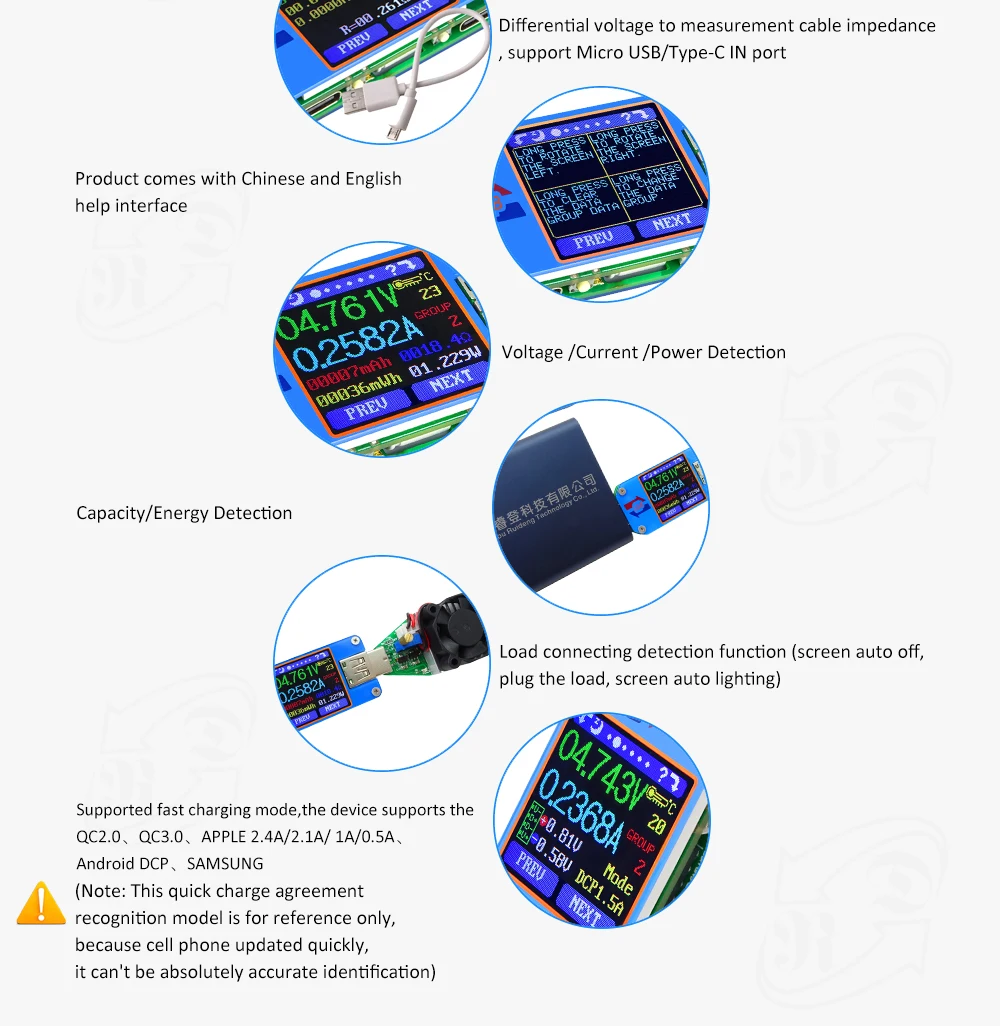

Ядро Функция:

Планшетный ПК Bluetooth Связь

Android с помощью приложения на телефоне Управление

Быстрое распознавание заряда

Запись данных и хранить

Ёмкость/обнаружения энергии

Дифференциальный метод измерения напряжения данных соединительный кабель сопротивление

Напряжение/ток/Обнаружение мощности

Функция обнаружения нагрузки (автоматическое выключение экрана, включение нагрузки, автоматическое освещение экрана)

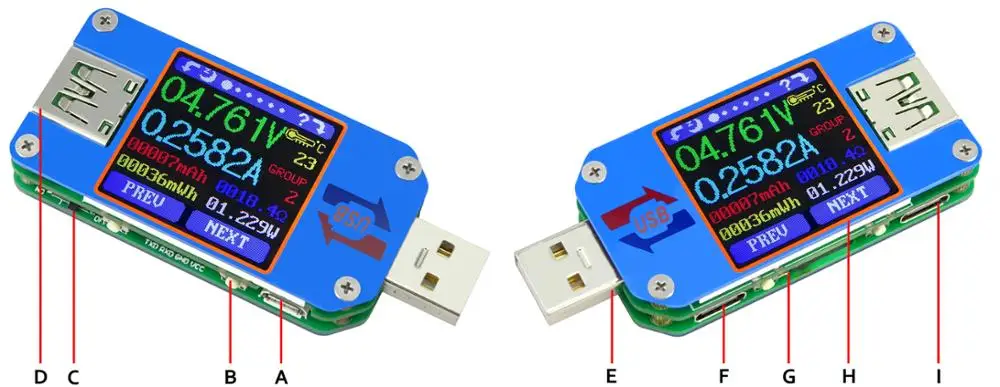

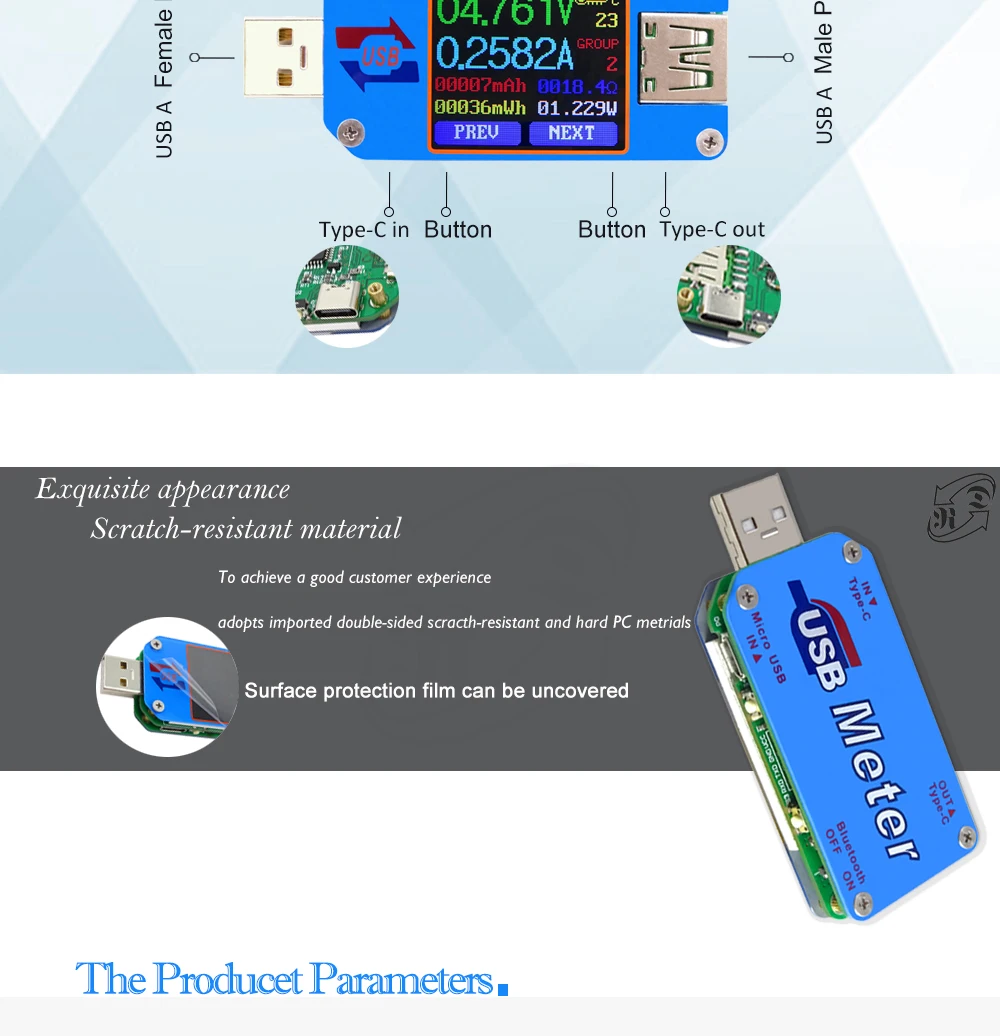

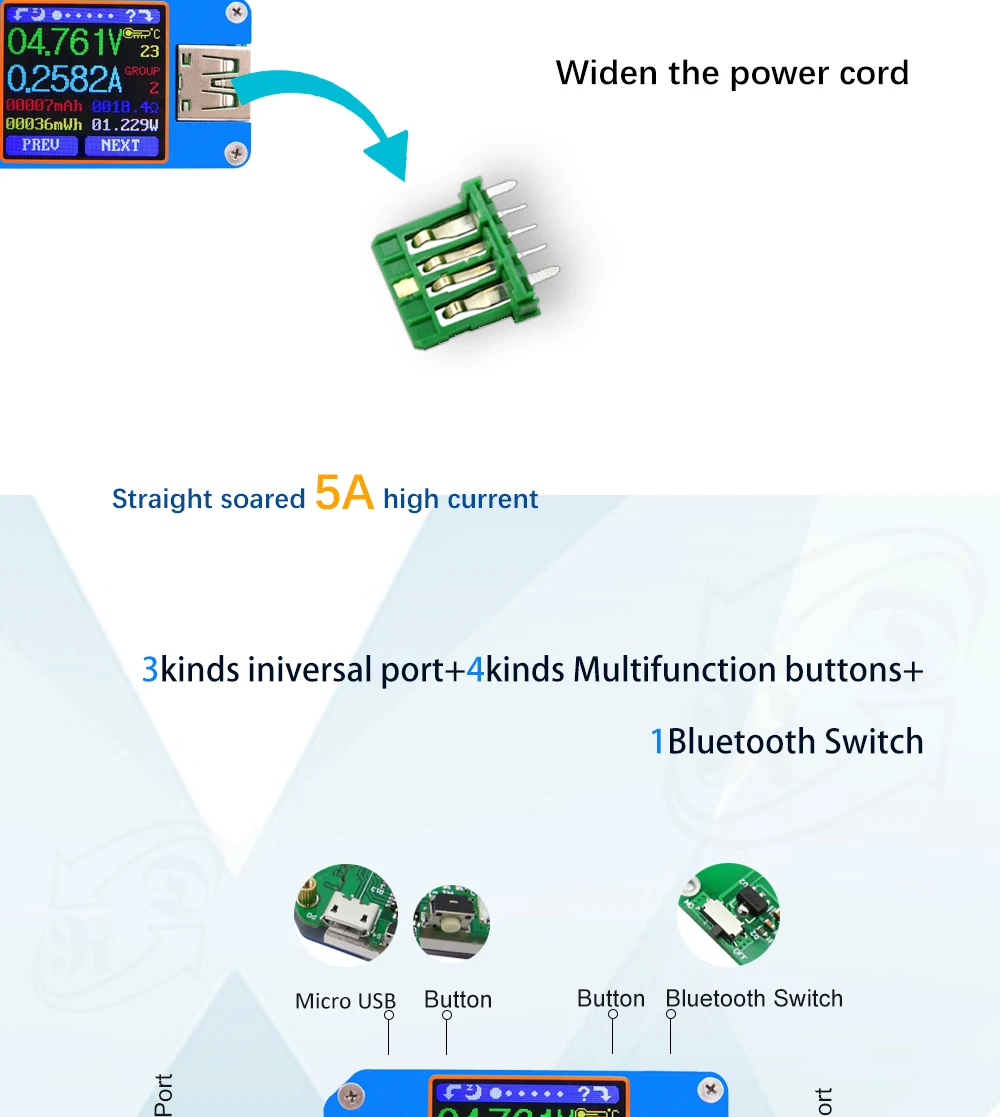

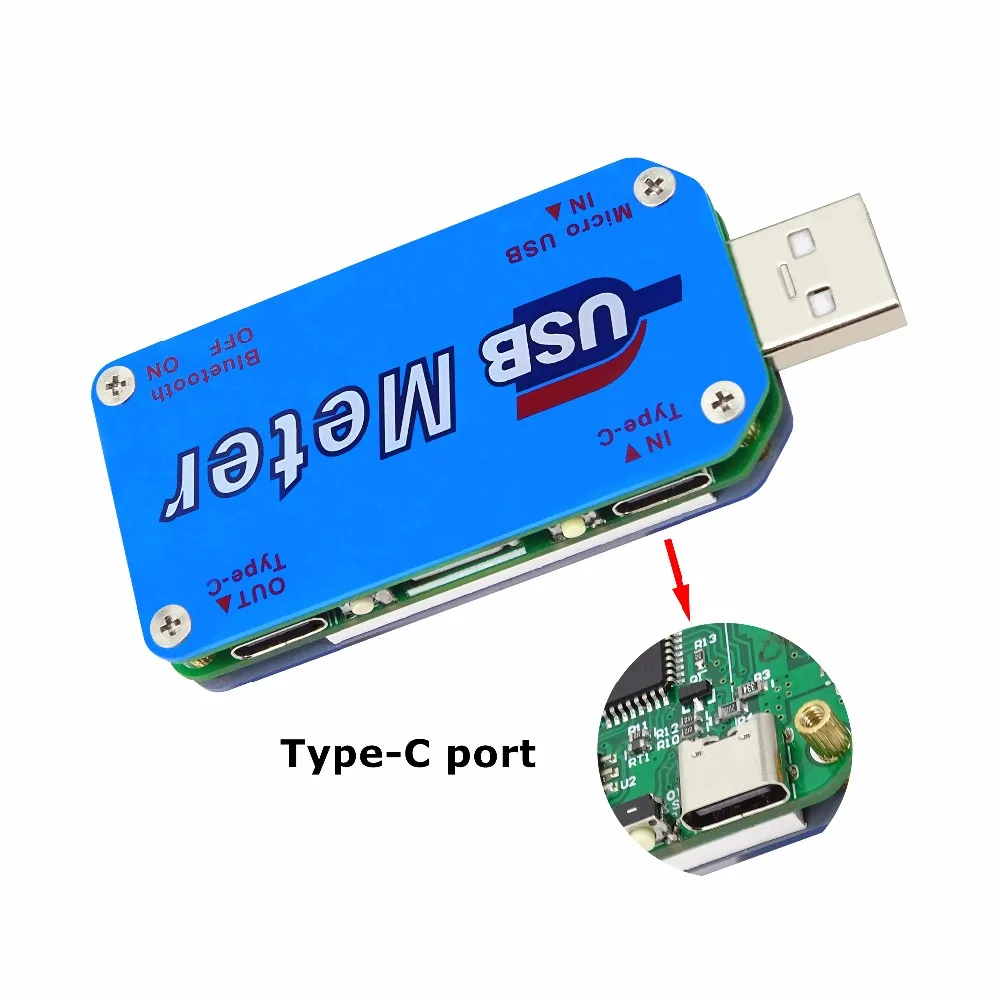

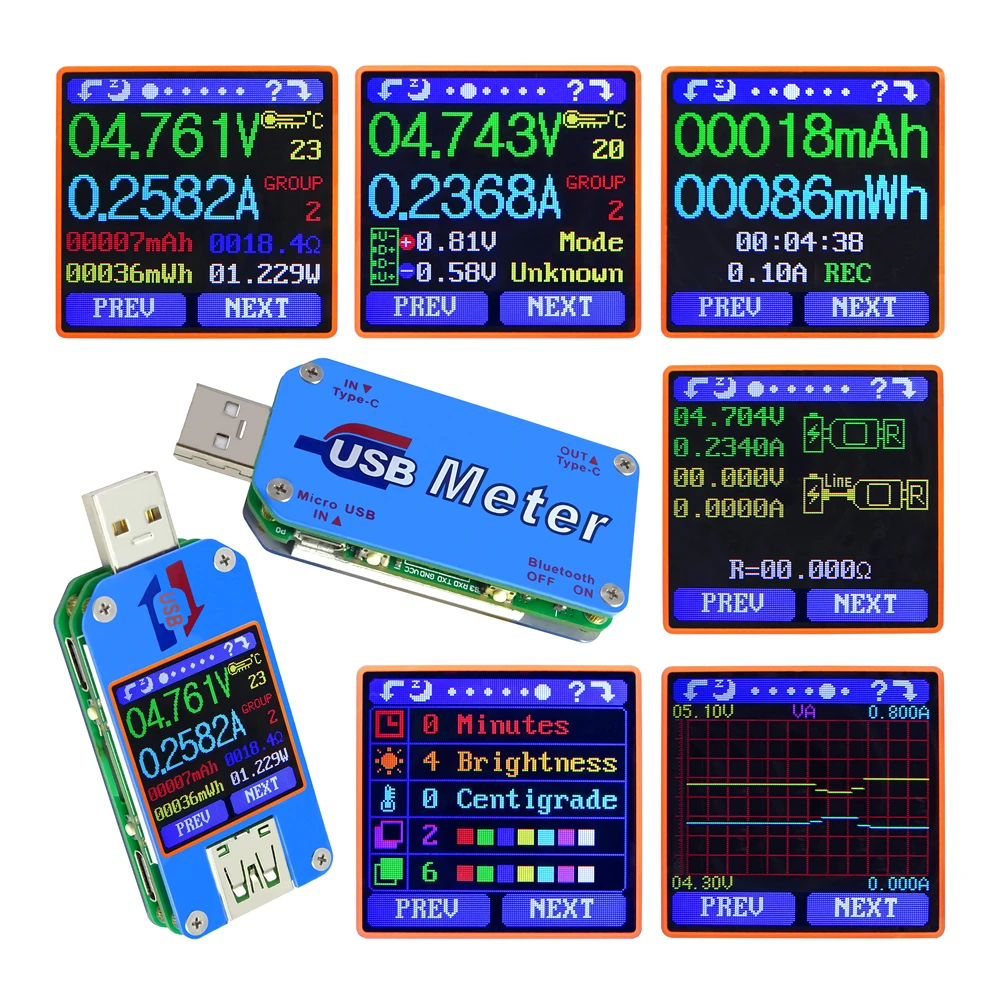

Внешний вид устройства

A: порт Micro USB

B: многофункциональные кнопки (4)

C: переключатель Bluetooth

D: USB женский порт

E: USB мужской порт

F: Тип-C Вход Порты и разъёмы (только в том случае, VBUS, GND, CC1, CC2 четыре провода)

G: цветной экран 1,44 дюйма

H: Тип-C Выход Порты и разъёмы (только в том случае, VBUS, GND, CC1, CC2 четыре провода)

I: индикатор Bluetooth: при подключении к программу управления хост-компьютером индикатор Bluetooth меняется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

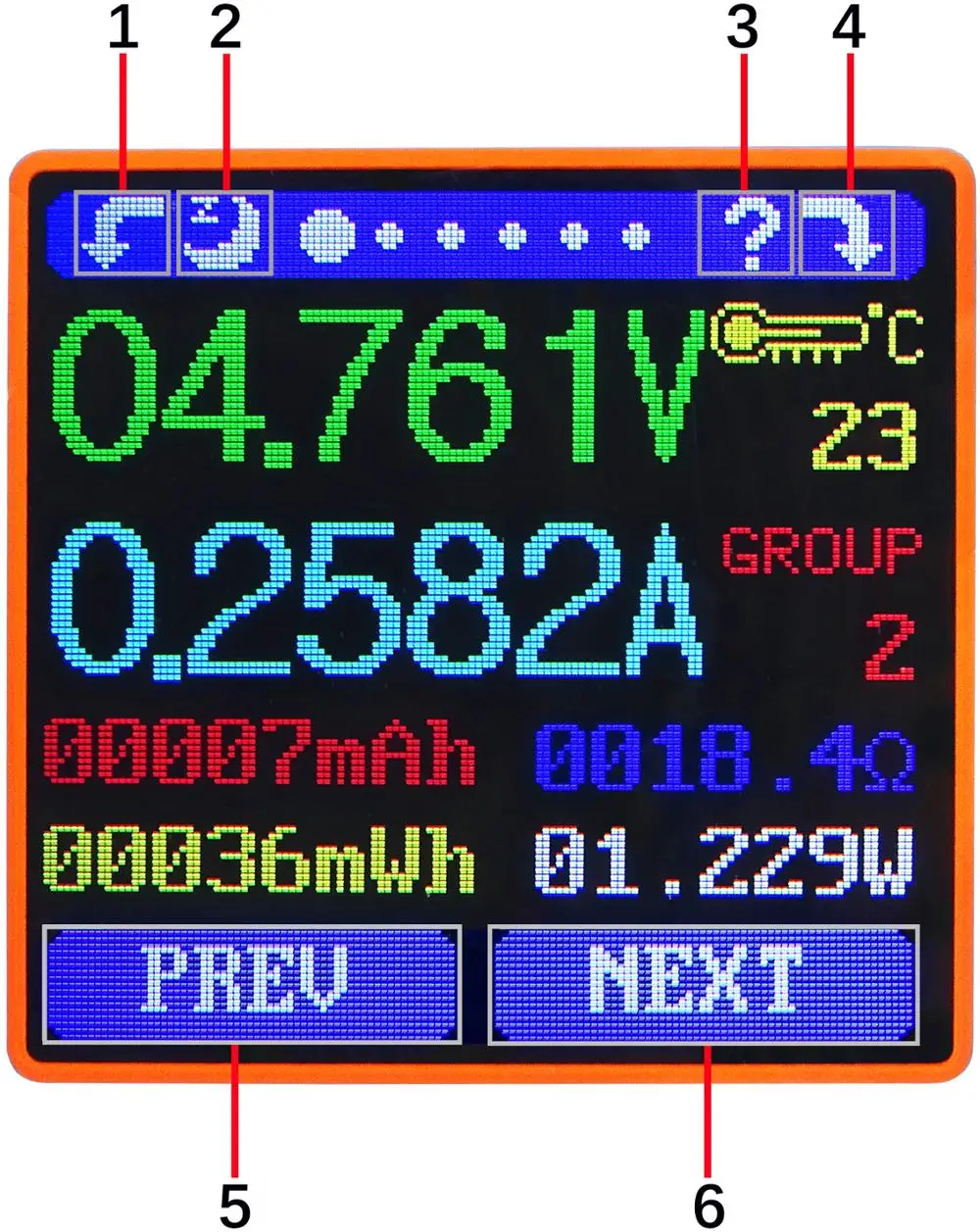

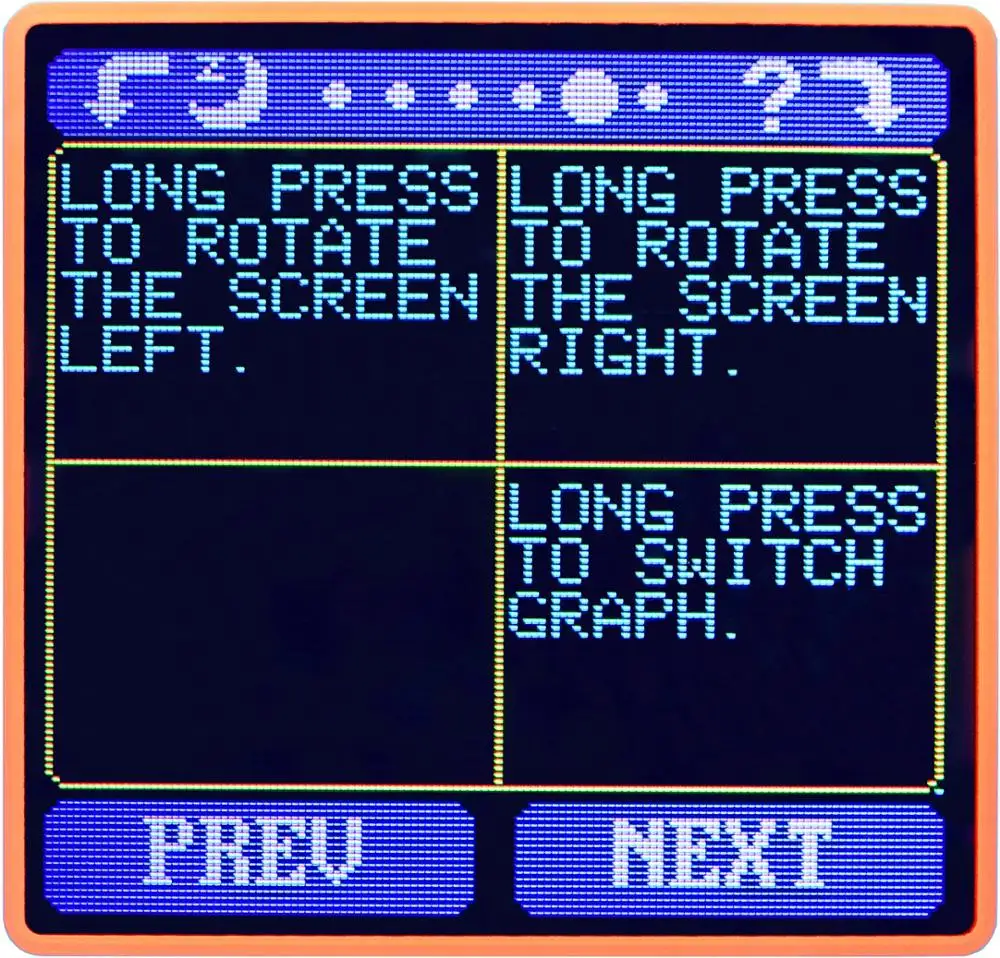

Интерфейс подскажите приглашаются

Senting функции

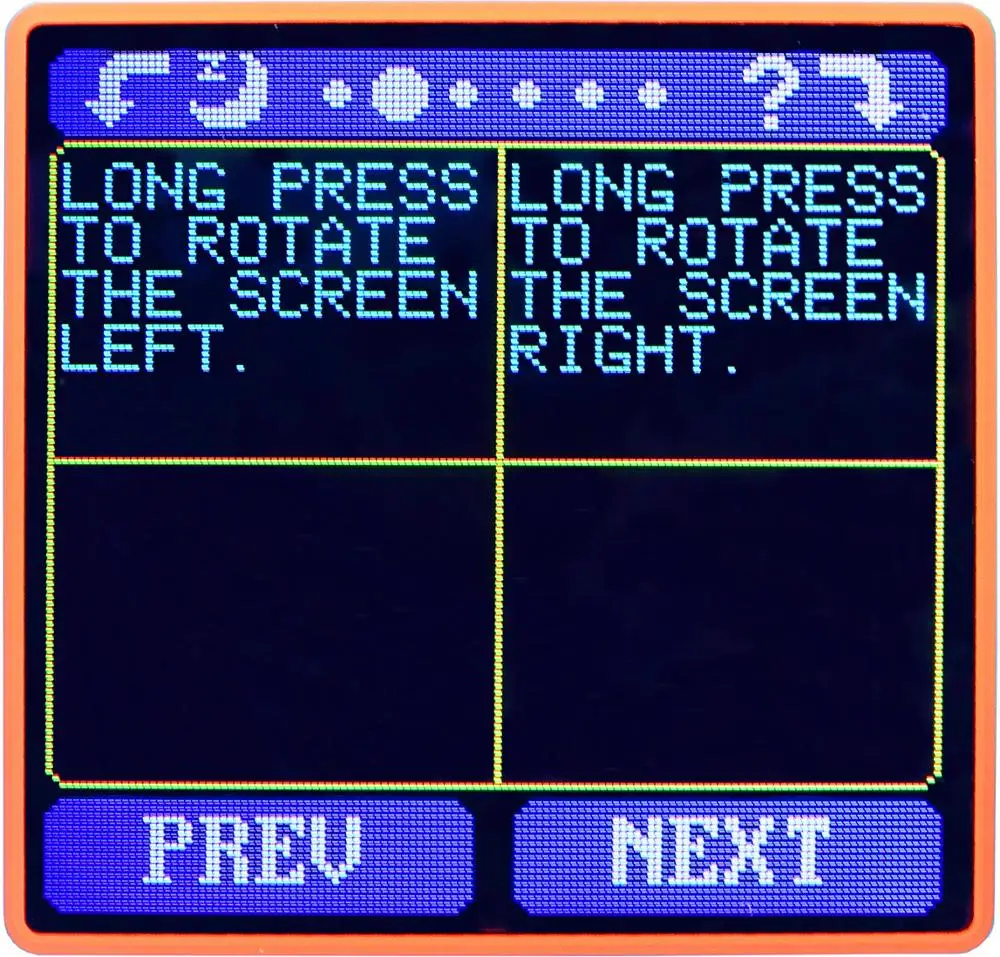

1:Нажмите и удерживайте кнопку, чтобы повернуть экран влево

2:Нажмите клавишу, чтобы закрыть экран

3:Нажмите клавишу, чтобы открыть интерфейс справки

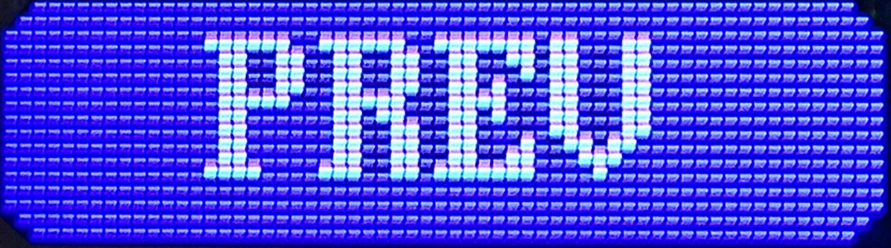

5:Нажмите PREV на предыдущую страницу

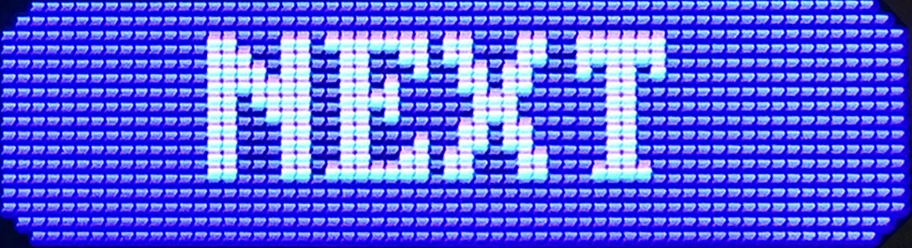

6:Нажмите рядом со следующей странице

Инструкции по эксплуатации

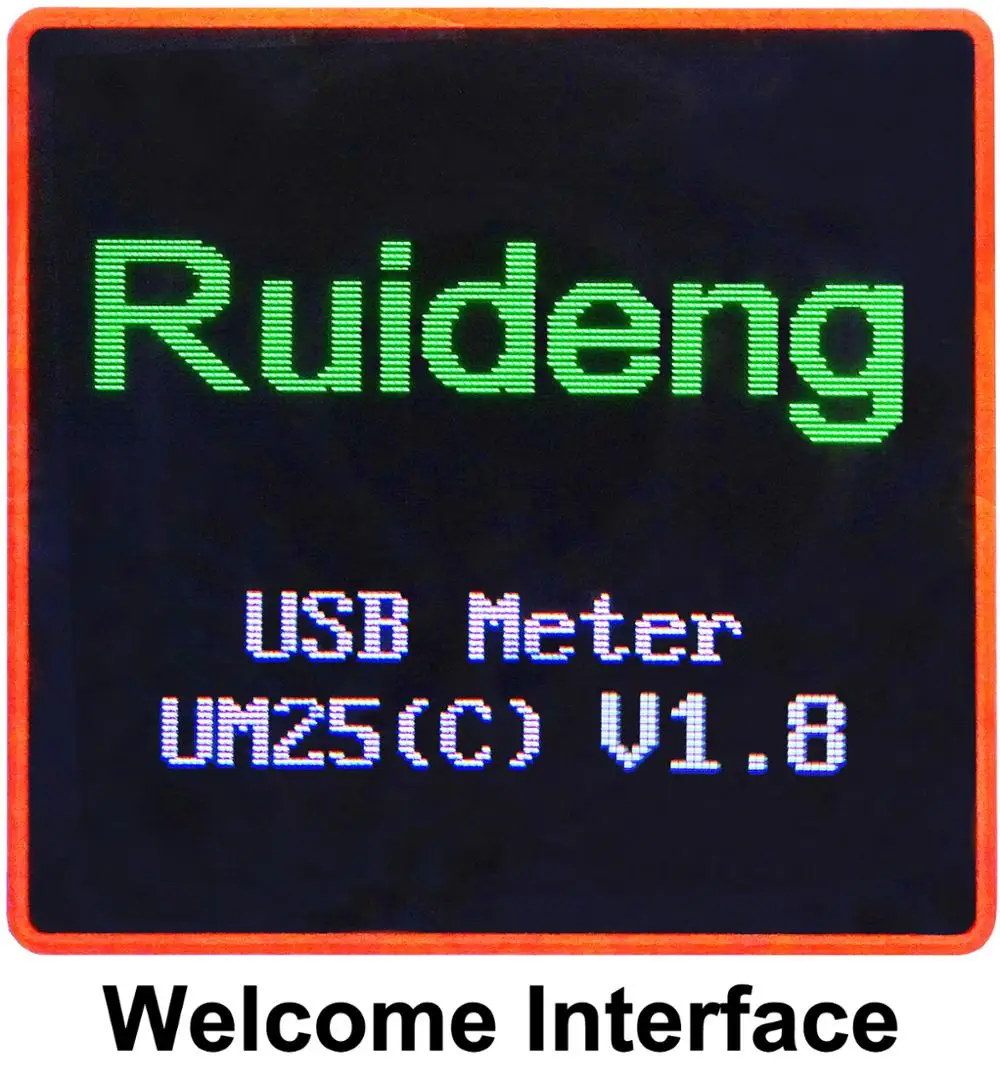

При первом включении устройства на экране приветствия отображается вскоре с помощью главного интерфейса.

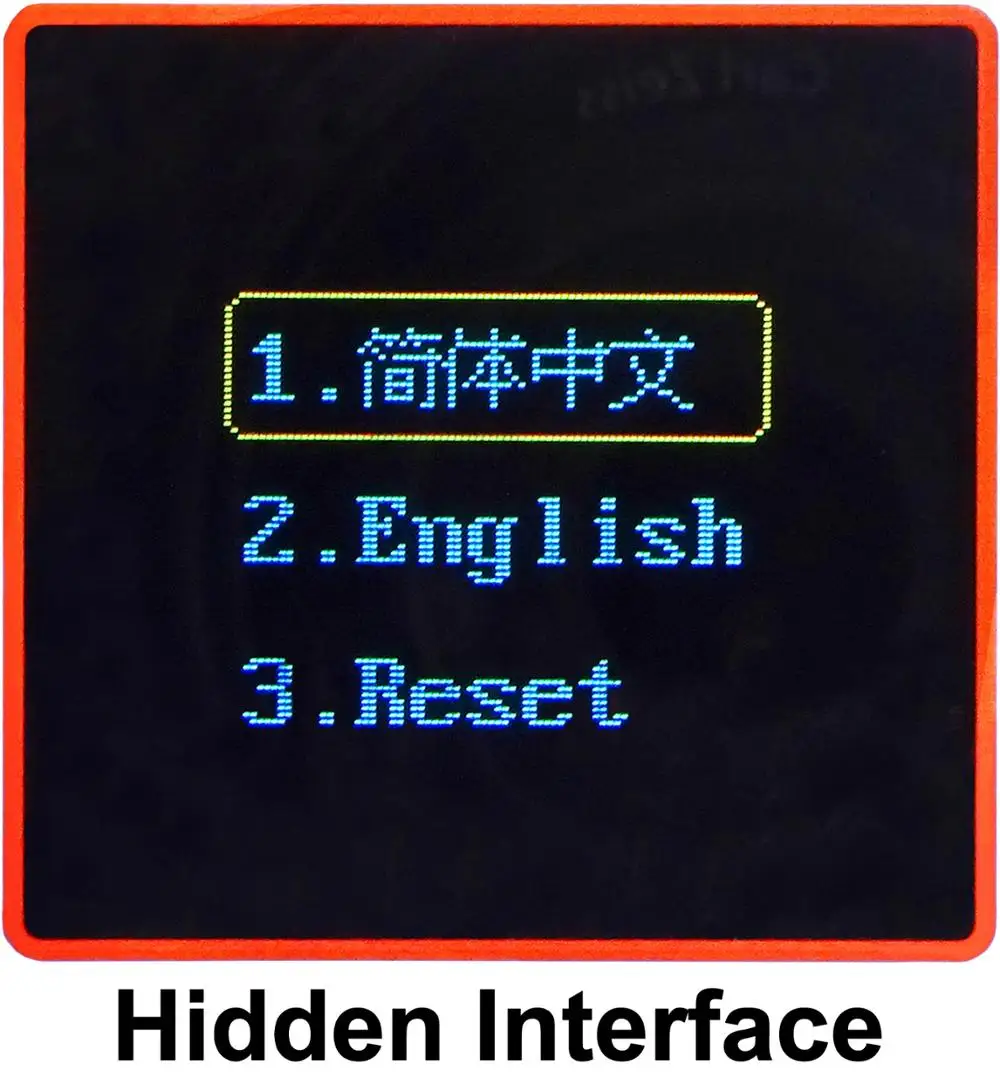

Скрытая интерфейс:Нажатие любой кнопки при включении модуля будет отображать три варианта. Вариант 1 выбирает китайский интерфейс и вариант 2 Выбирает английский интерфейс.

Третий вариант-сброс (после сброса, данные настройки системы были восстановлены до заводской настройки, все сохраненные данные не были сброшены). отпустите кнопку при желаемом выборе. Нажатие и удерживание кнопки после выхода на третий вариант выхода из скрытого интерфейса.

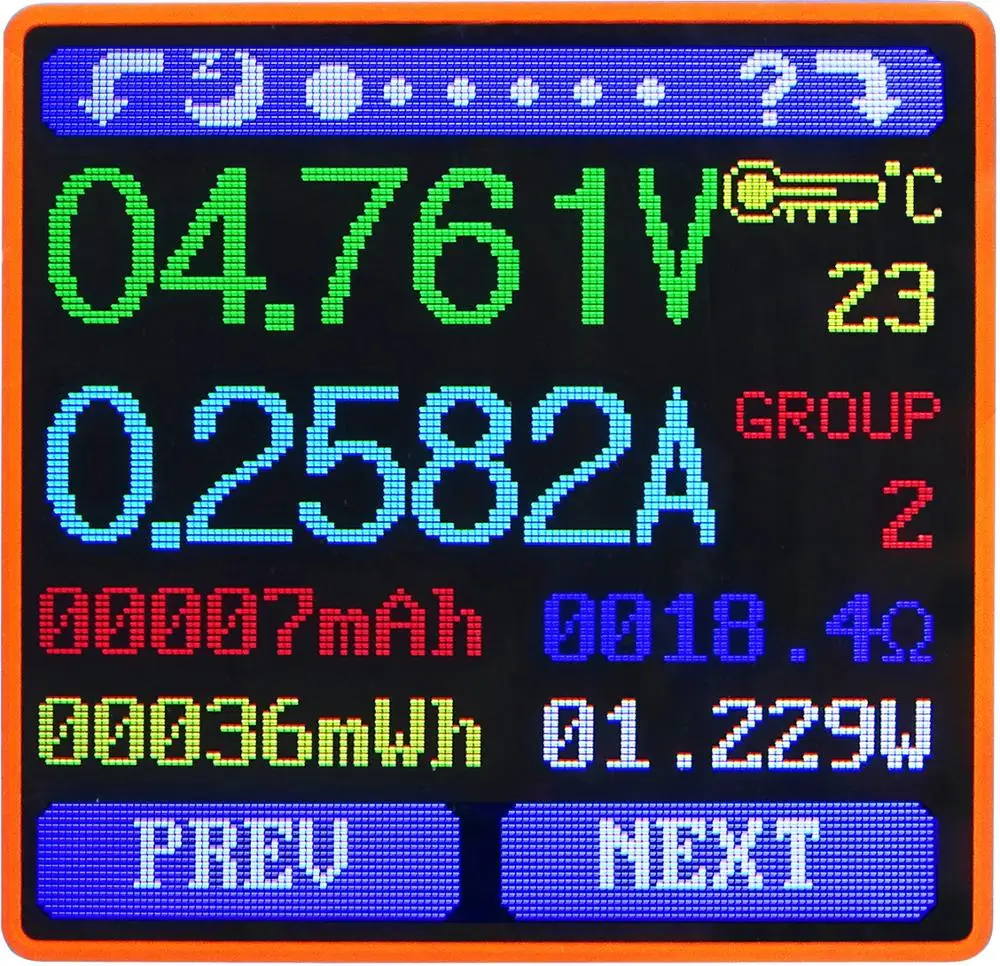

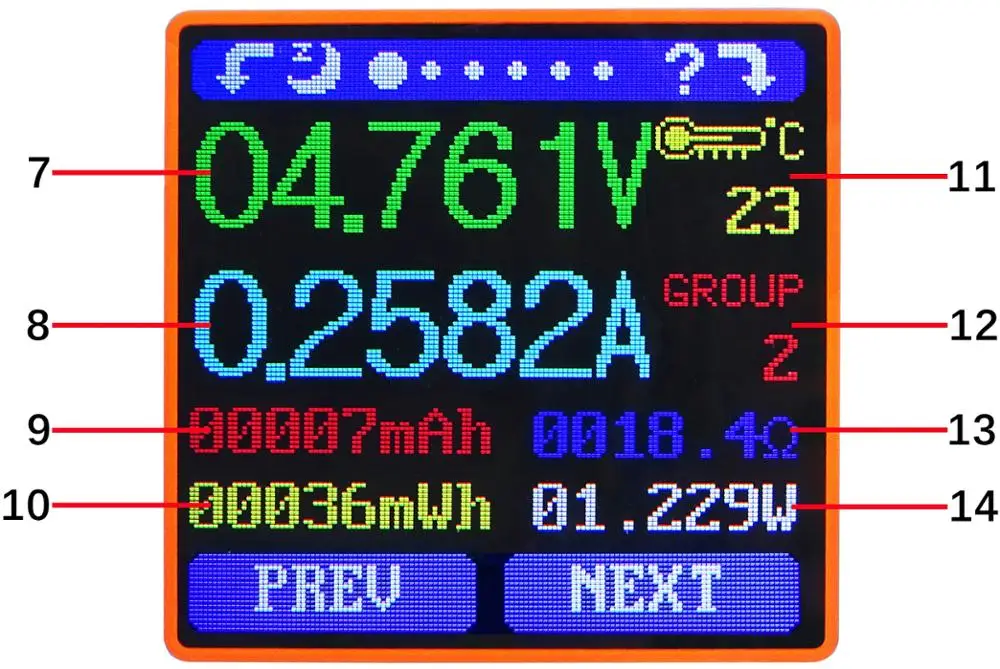

Интерфейс 1: основной интерфейс измерения (Как показано ниже)

7: пройденное расстояние в Напряжение измерения

8: измерения силы тока

9: накопленные Ёмкость

10: накопленной энергии

11: Температура измерения

12: количество используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Мощность измерения

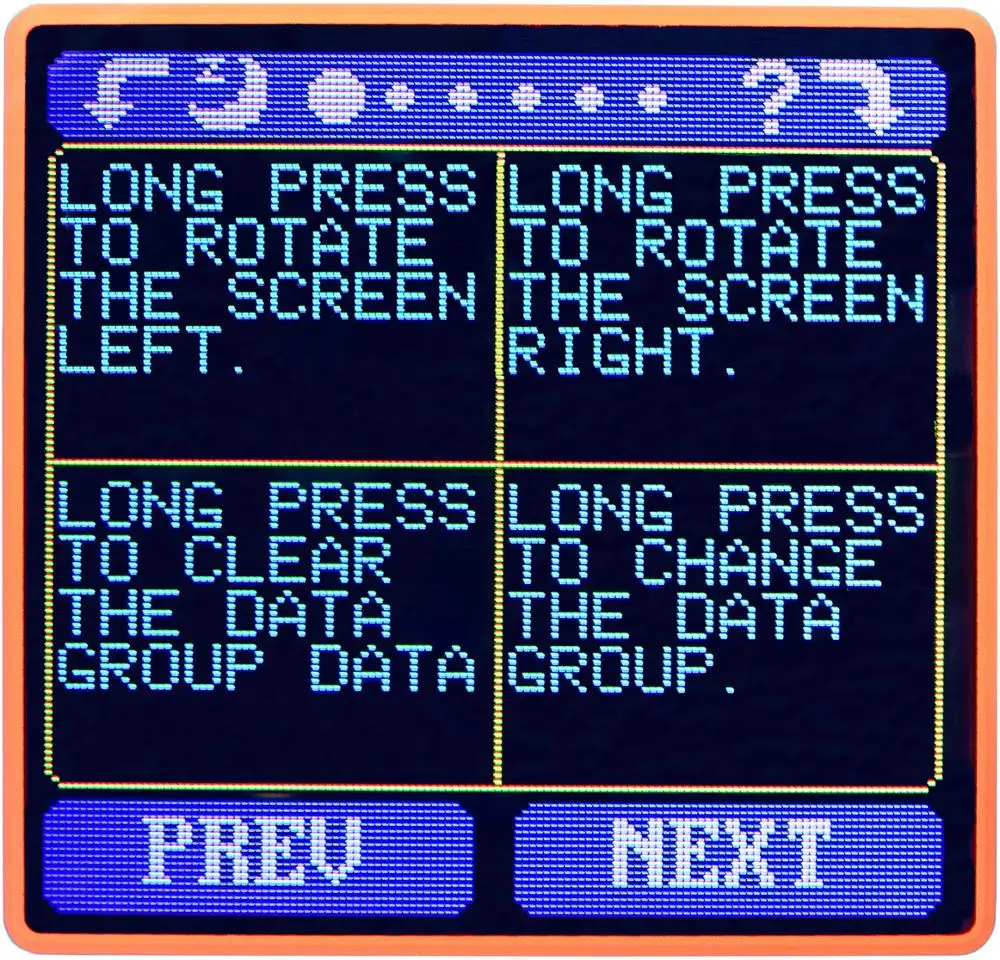

Нажмите кнопку '?', чтобы войти в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «next» для переключения группы данных. Тестер USB может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Это цифры 0-9.

С группы данных 1-9 выбраны текущий mAh и mWh сохранены после отключения питания. Они будут продолжать накапливать в следующий раз, когда тестер будет включен. Когда выбранная группа данных 0, то текущее значение мАч и mWh будет временно сохранено при отключении питания. При следующем питании устройства на этих значениях будут отображаться и начнут мигать. Когда Накопившая мАч превышает 1 мАч, предыдущая информация будет очищена и накопление перезагрузится.

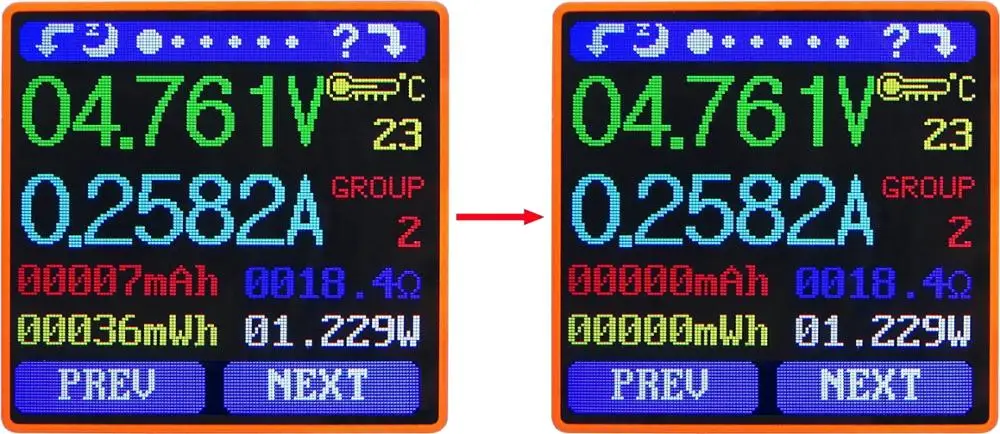

При выборе группы данных нажмите и удерживайте кнопку «prev' для очистки мАч и mWh.

(Как показано на фото)

Нажмите «next», чтобы переключиться на интерфейс быстрого распознавания заряда.

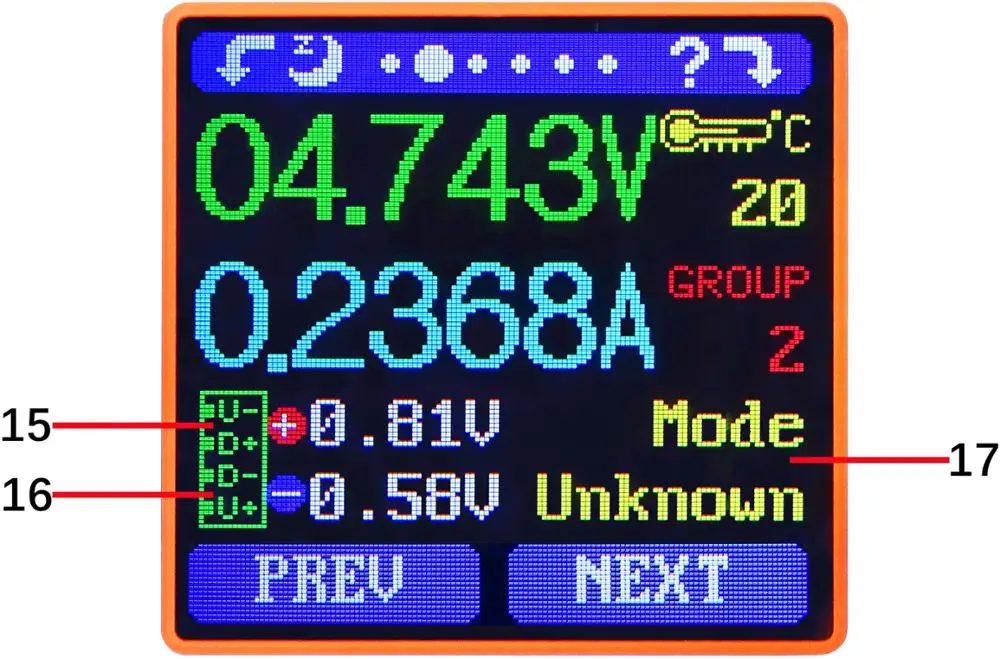

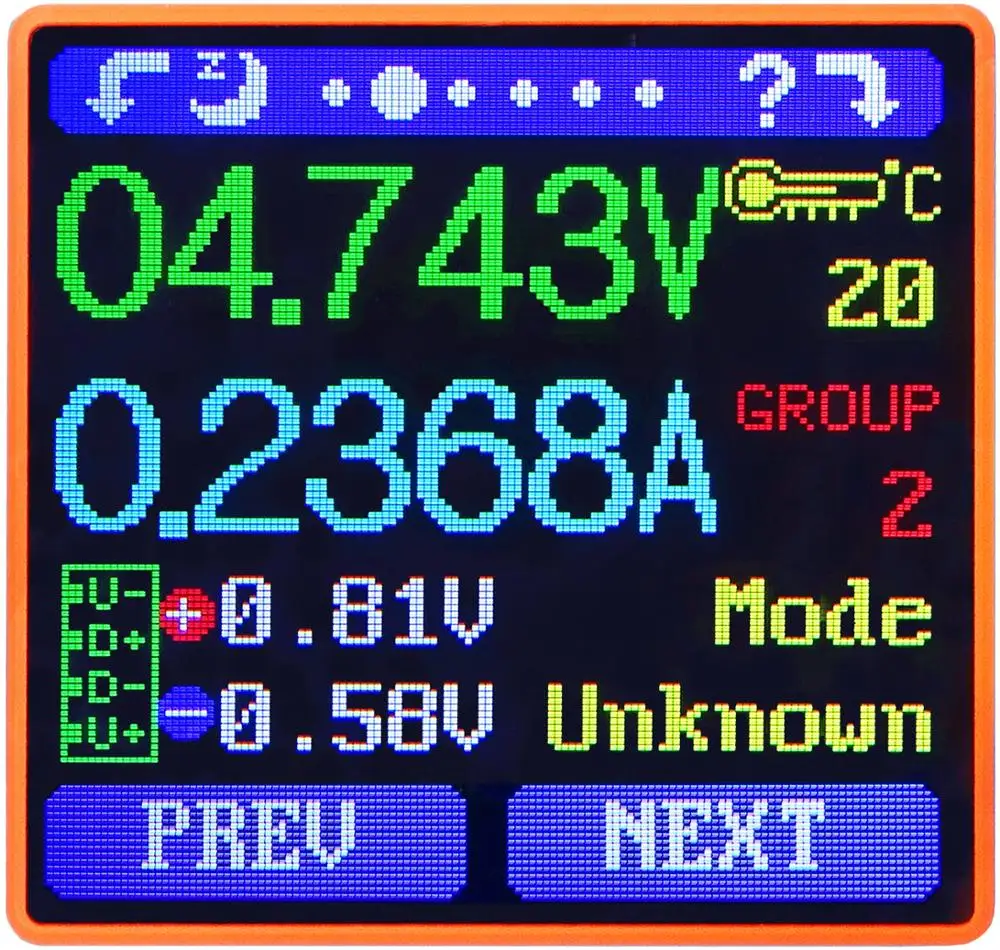

Интерфейс 2: интерфейс быстрого распознавания заряда

15: D +: (DP) уровень положительного сигнала.

16: D-: (DM), уровень отрицательного сигнала.

17: режим отображения

Продукт автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG. (Обратите внимание: Эта модель распознавания с помощью соглашения о быстрой зарядке предназначена только для справки, так как мобильный телефон быстро обновляется, она не может быть абсолютно точной идентификацией)

Нажмите «next», чтобы переключиться на интерфейс записи зарядки.

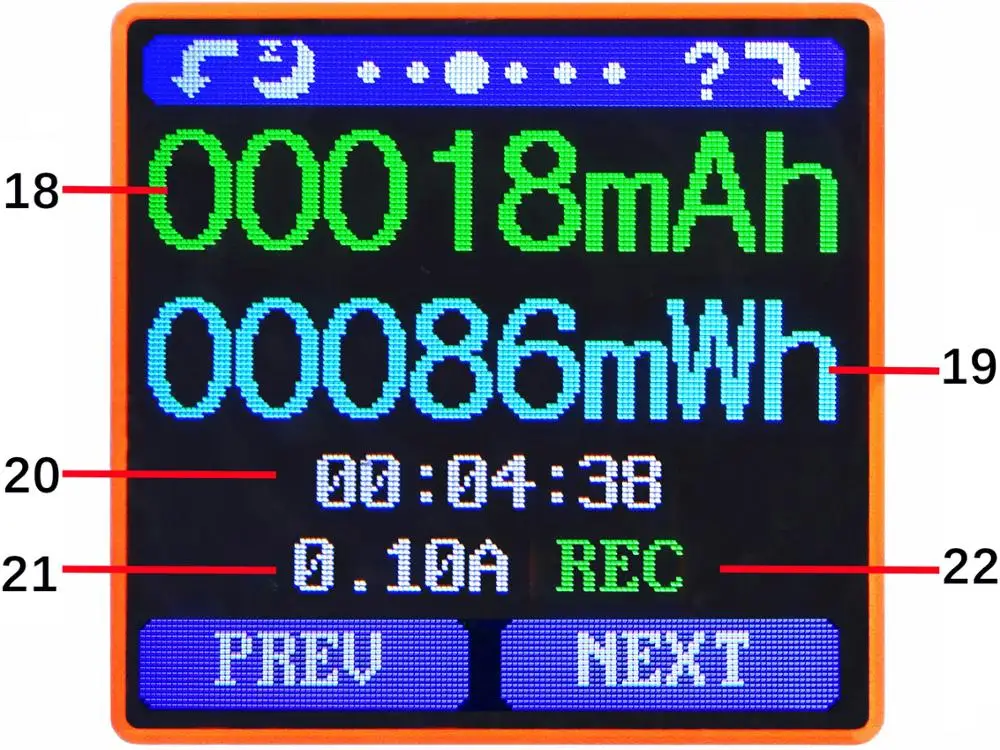

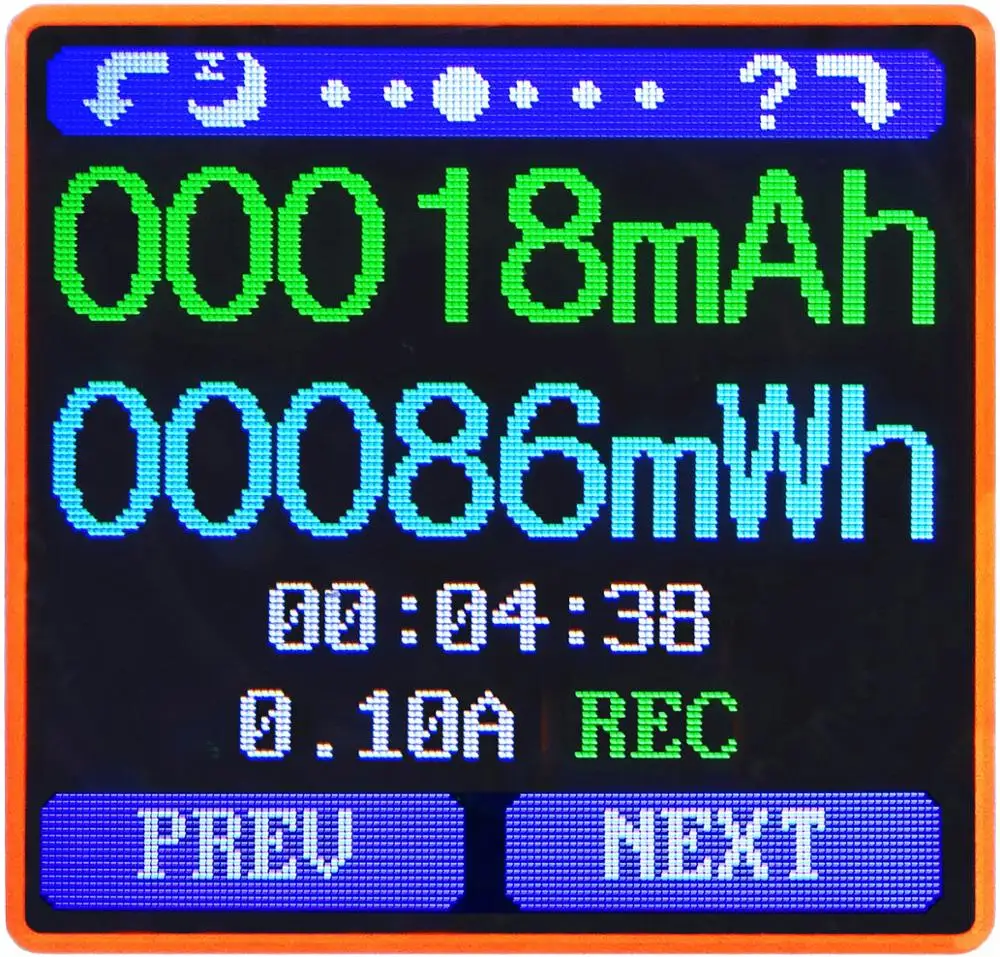

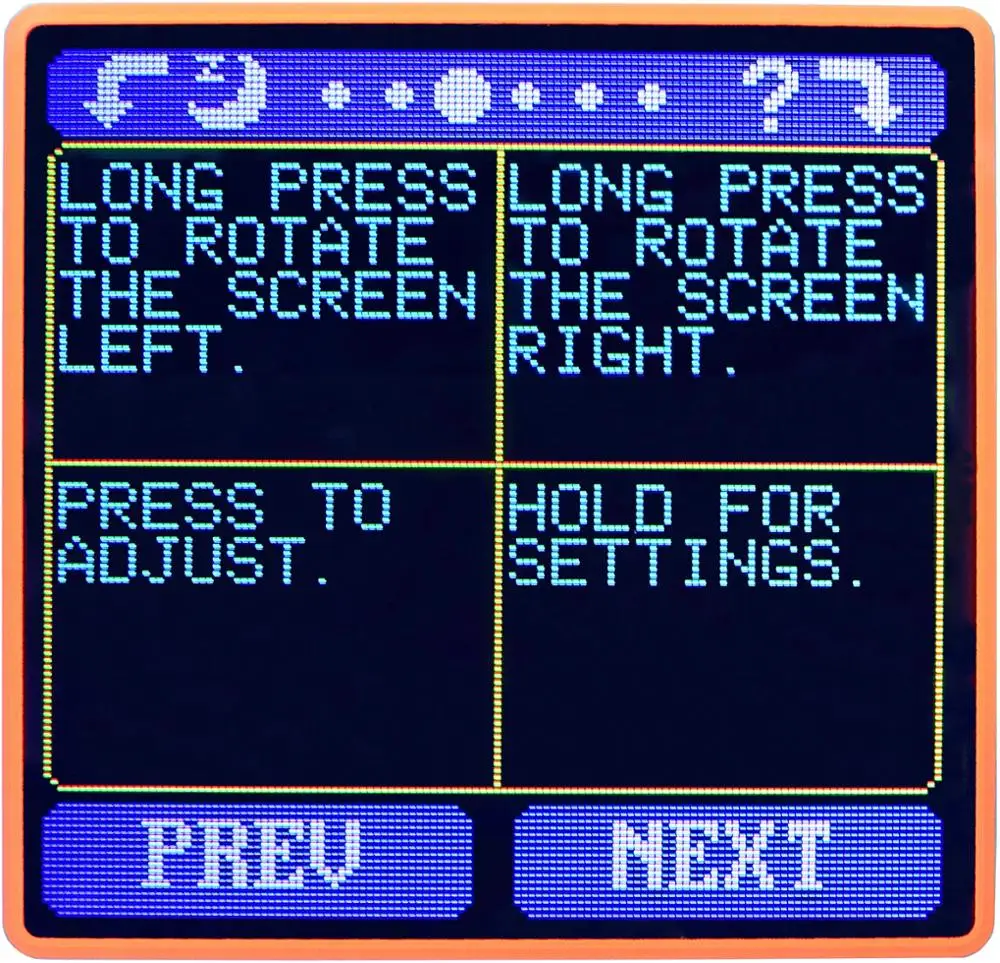

Интерфейс 3: Интерфейс записи зарядки

18: накопленные Ёмкость

19: накопленной энергии

20: Отображение времени: общее время записи.

21: ток триггера емкости/энергии

22: REC: индикатор состояния записи. «REC», отображаемый красным цветом, означает, что запись остановлена. «REC», отображаемый в зеленом цвете, означает, что запись находится в процессе.

После включения питания, когда ток течет больше, чем низкое значение триггера тока. Система автоматически начинает записывать накопившую емкость, энергию и время. Индикатор «REC» изменится с красного на зеленый.

Чтобы установить текущее значение триггера, нажмите и удерживайте кнопку «Next», чтобы осветить значение, а затем нажмите кнопку «prev' для регулировки значения по мере необходимости. Значение можно установить в любом месте между 0.01A-и 0,30 А. (От 10 мА до 300 мА).

Нажмите кнопку «Next», чтобы переключиться к интерфейсу измерения сопротивления кабеля передачи данных.

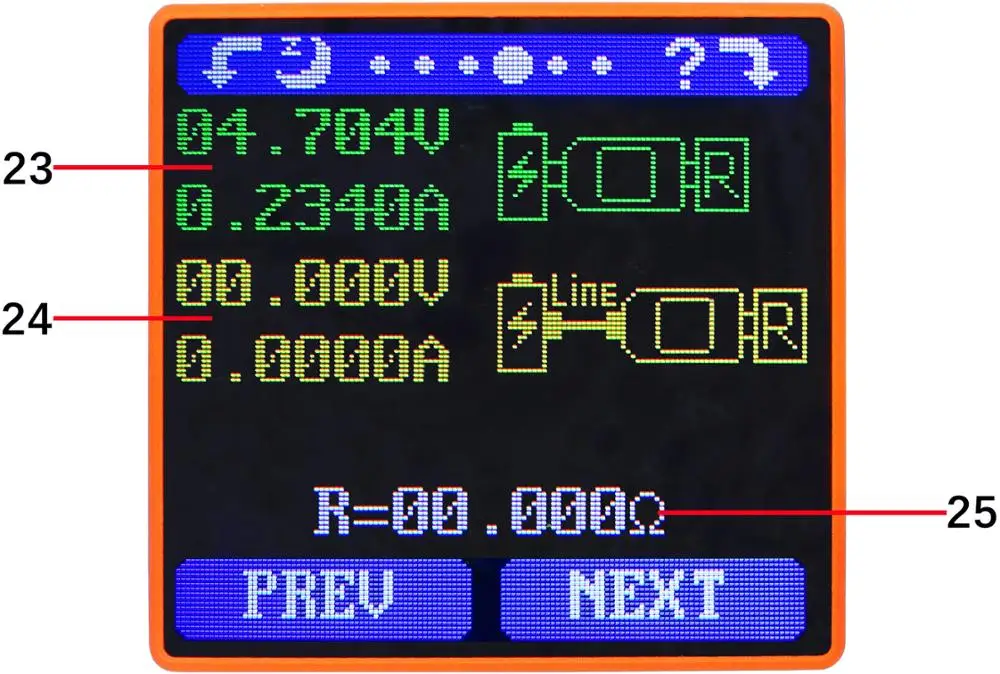

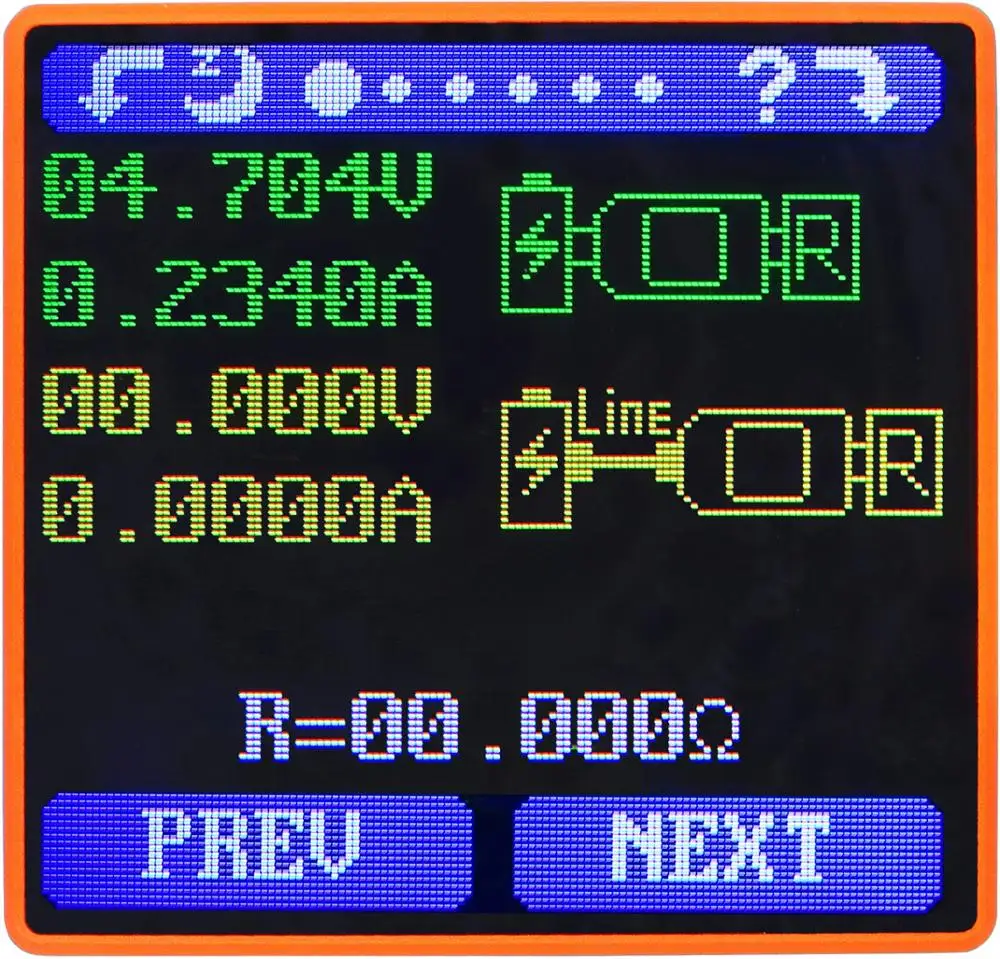

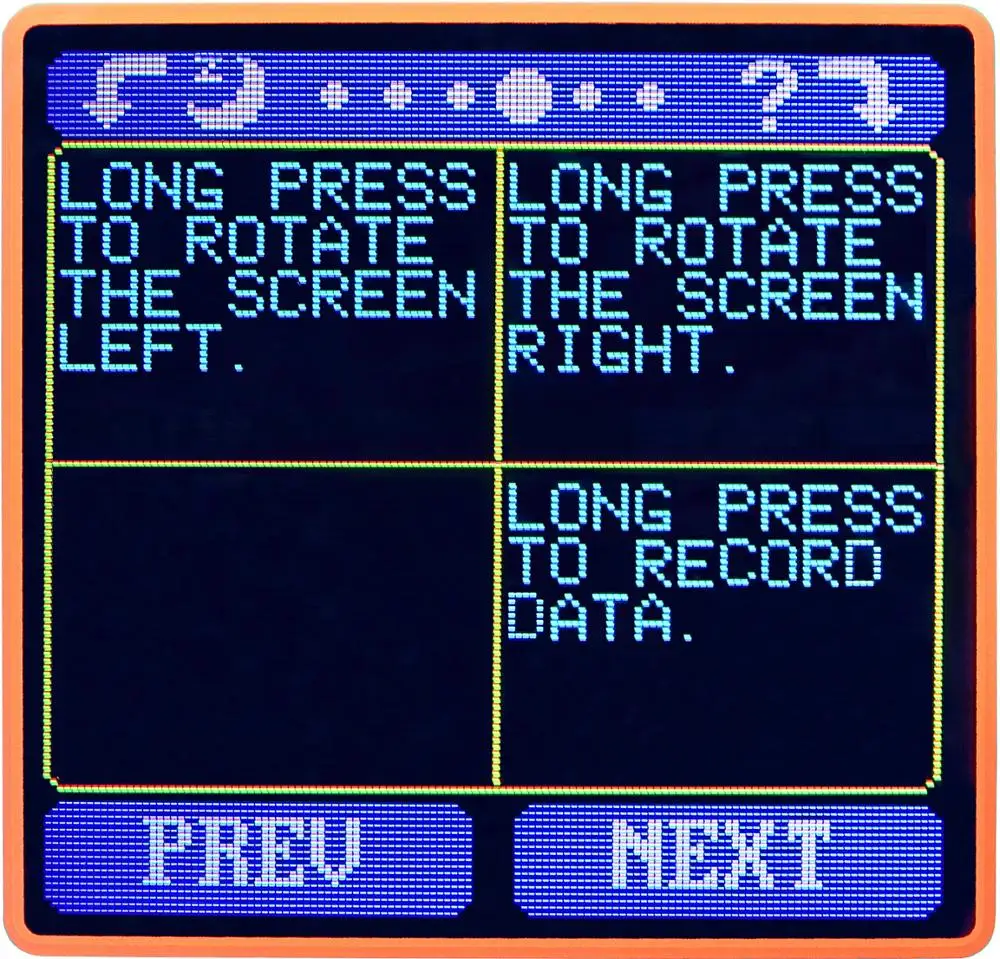

Интерфейс 4: интерфейс измерения сопротивления кабеля передачи данных.

Тестер может использовать Метод дифференциального напряжения для измерения сопротивления кабеля передачи данных

23: тестер USB непосредственно подключен к источнику питания с отображением значений напряжения и тока

24: usb-тестер подключен через кабель для подключения данных с отображением значений напряжения и тока.

25: R: сопротивление кабеля передачи данных.

Измерение Процедура:

Во-первых, подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуемое значение 1A). Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите тестер USB, а затем подключите его к источнику питания через кабель Micro USB/type-C для подключения данных и настройте ток нагрузки на то же значение, что и на первом шаге. Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора останавливает мигать, и измерительный тест сопротивления кабеля передачи данных завершен и отображается значение.

Примечание: Если во время второго шага экран становится черным, это означает, что разница в напряжении слишком высока, и тестер войдет в режим понижения питания 4 В. Ток нагрузки необходимо уменьшить. Затем повторно Начните измерение с первого шага. После завершения испытания на устойчивость кабеля к подключению данных тестовый прибор должен быть выключен, а затем снова, чтобы восстановить измерение.

Нажмите кнопку «next», чтобы переключиться на графический интерфейс измерения.

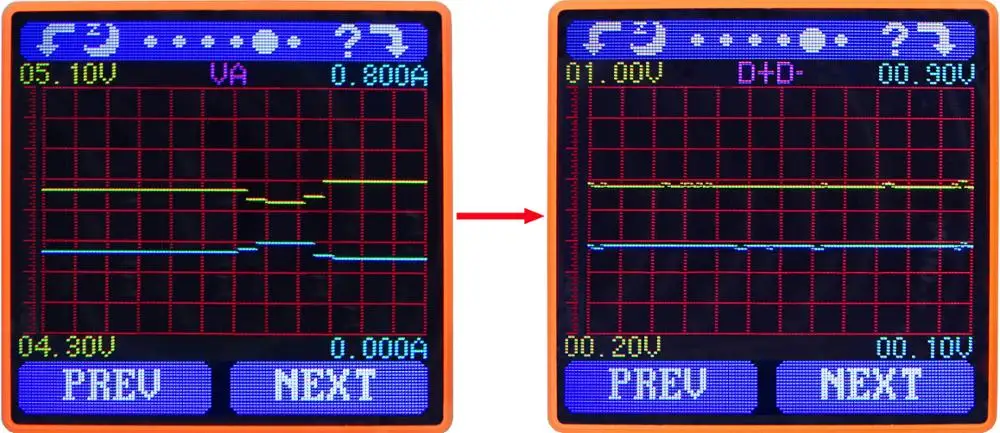

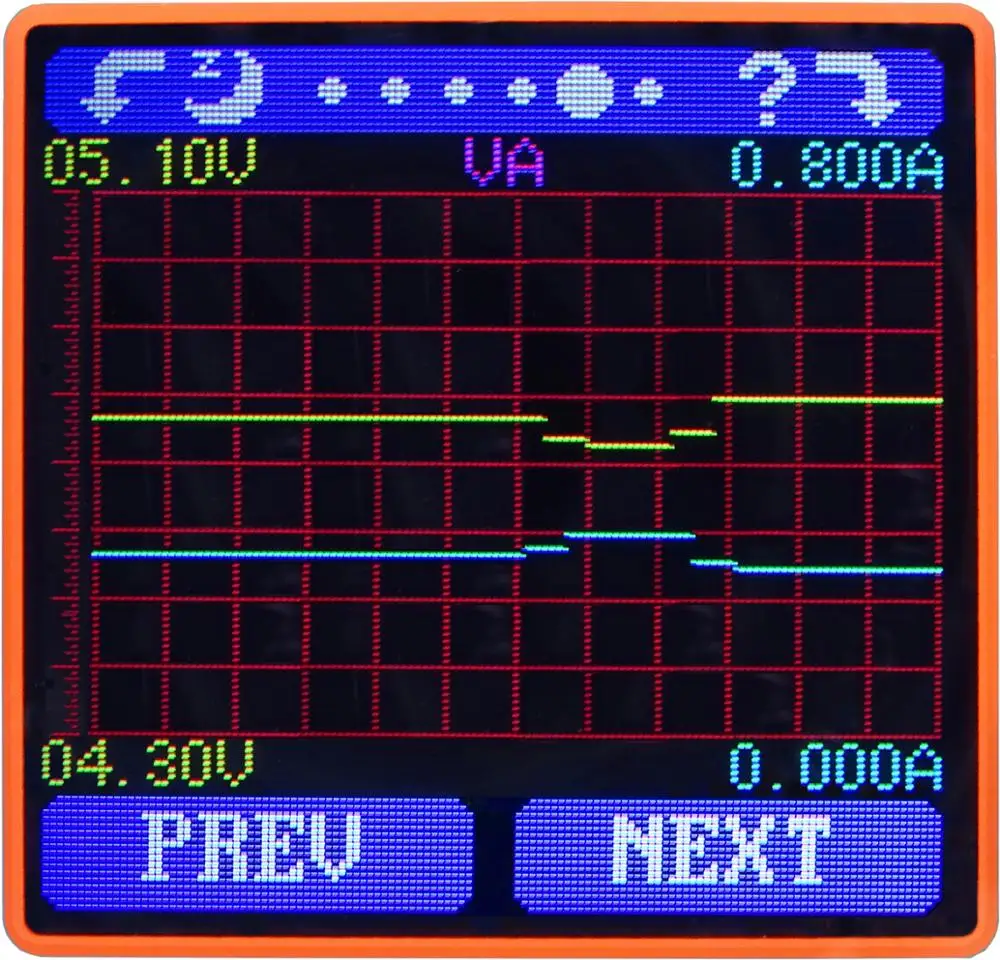

Интерфейс 5: графический интерфейс измерения

Этот интерфейс отображает измерение напряжения с течением времени в диапазоне 4-24 В и автоматически регулирует отображаемый диапазон в режиме реального времени для учета колебаний напряжения. И текущее измерение с течением времени в диапазоне 0-5.000A и будет автоматически регулировать Диапазон отображения в режиме реального времени для учета перепадов тока.

















Нажмите и удерживайте «NEXT», чтобы переключиться на D + D-graphing, как на картинке

Этот интерфейс отображает измерение напряжения D +/D со временем в диапазоне 0-3,3 В и автоматически регулирует отображаемый диапазон в режиме реального времени для учета колебаний напряжения D +/D.













Нажмите кнопку «next», чтобы переключиться на интерфейс настройки параметров системы.

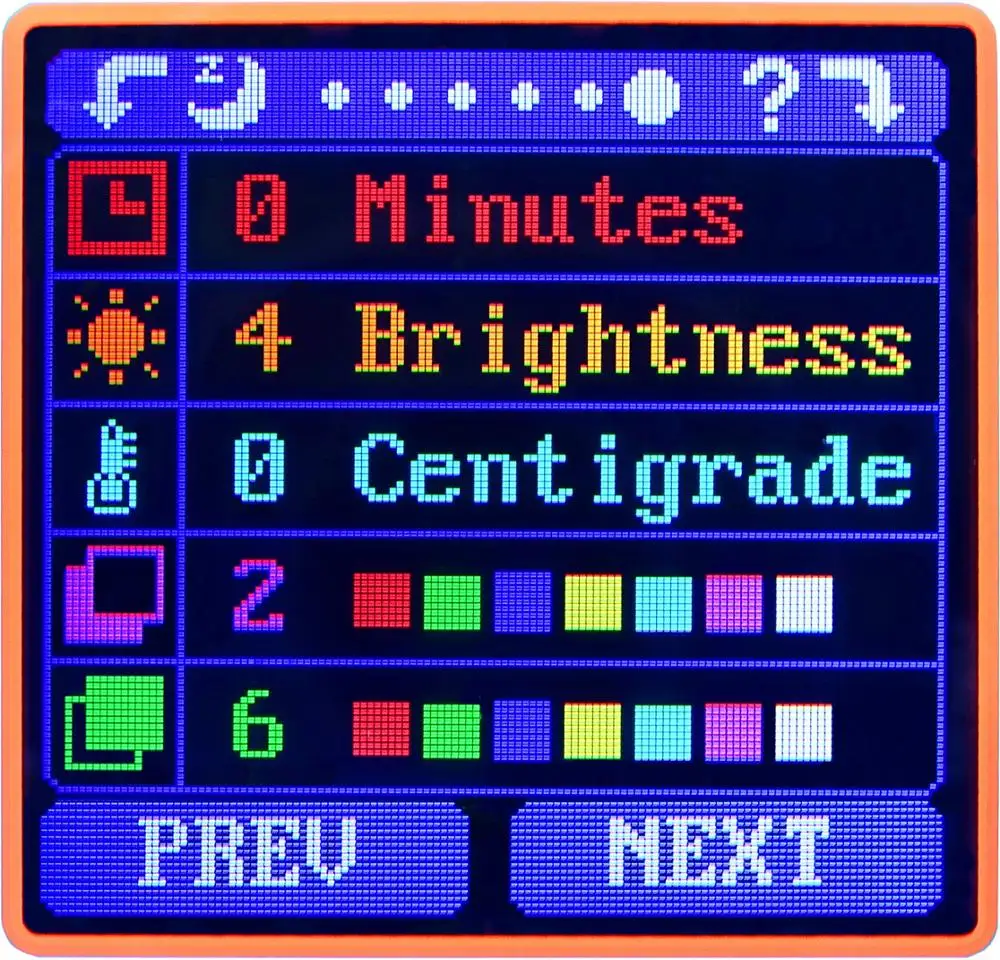

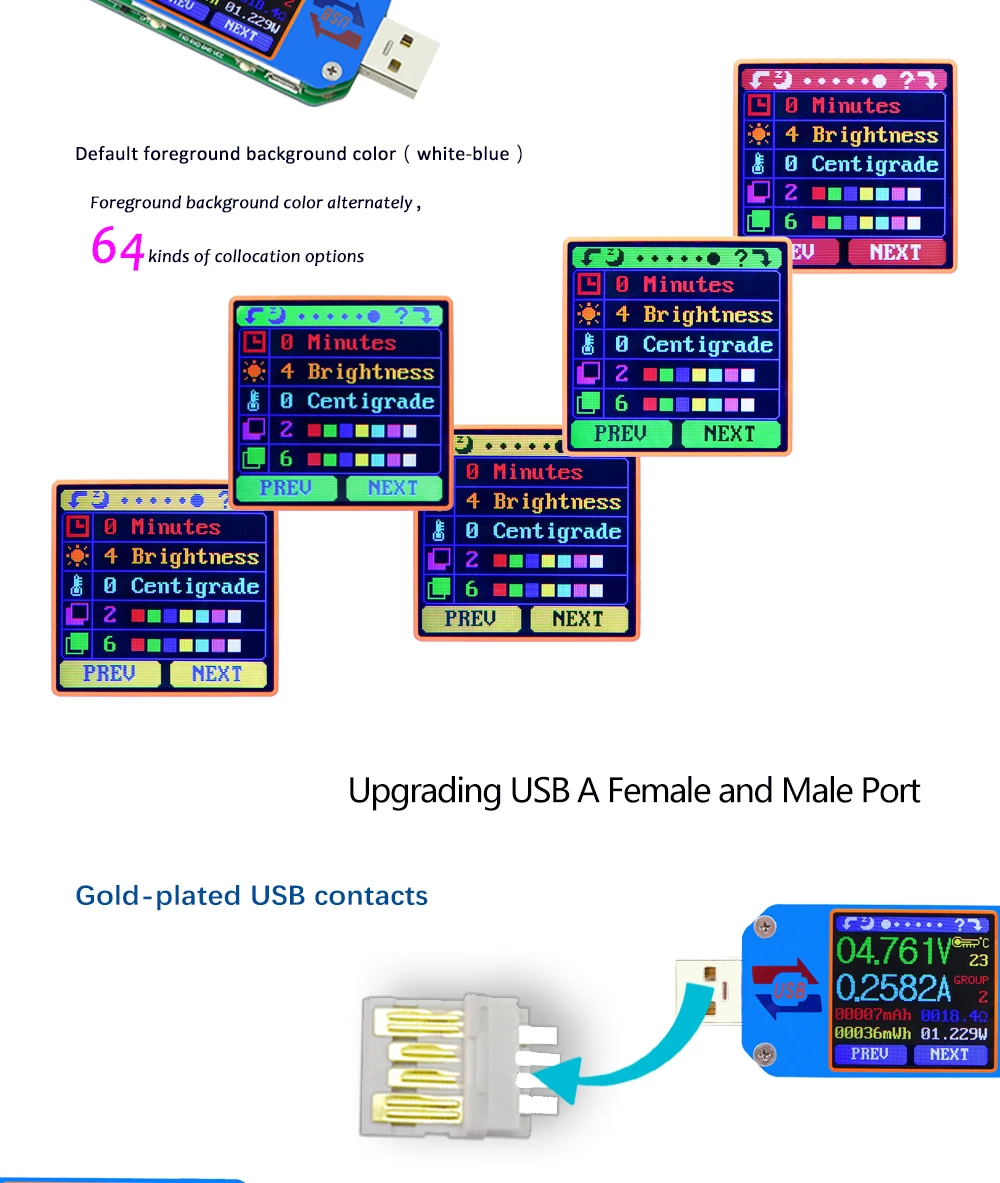

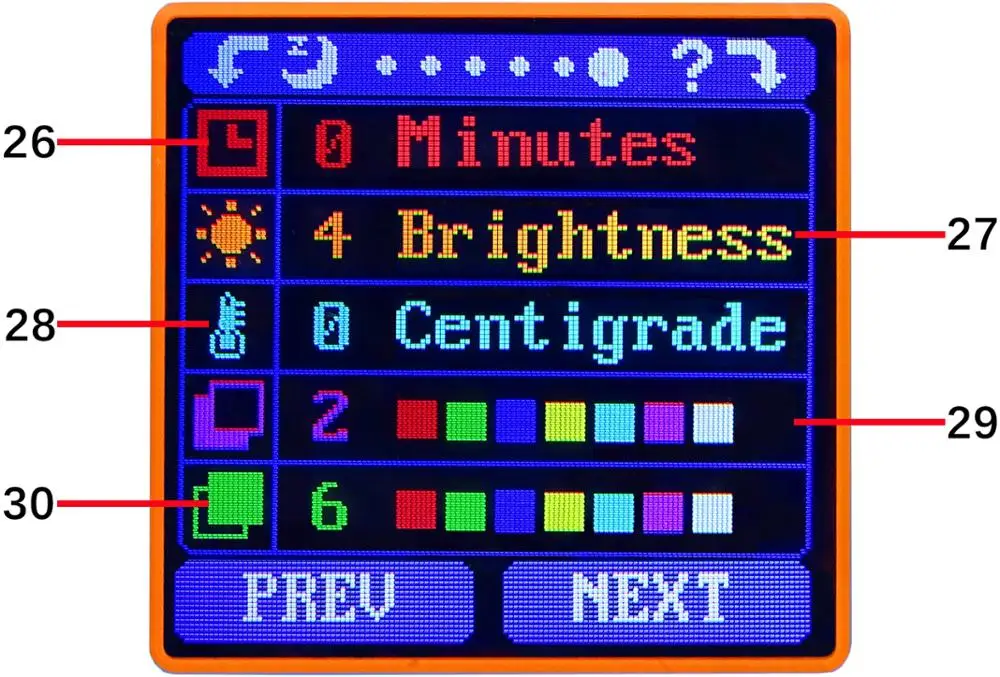

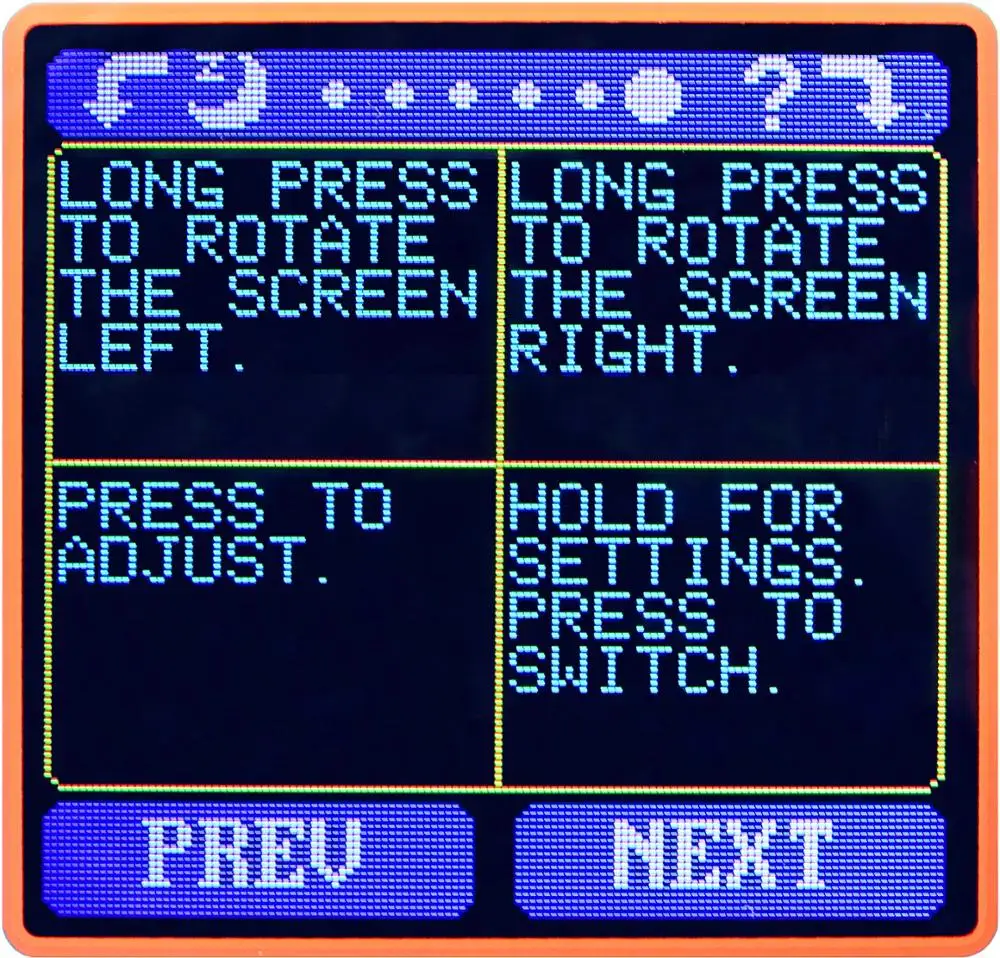

Интерфейс 6: интерфейс настройки параметров системы



26: Автоматическое выключение экрана

27: Экран яркости

28: температурный дисплей C/F

29: цвет фона

30: цвет переднего плана

Нажмите и удерживайте кнопку «Next», чтобы войти в состояние настройки, нажмите кнопку «NEXT», чтобы пройти через опции автоматического отключения экрана, уровня яркости, температурных дисплеев, цвет фона и цвет переднего плана. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «PREV», чтобы изменить настройки.

Для настройки времени автоматического выключения нажмите «prev' для многократного шага, хотя 10 вариантов от 0 до 9 минут. Время по умолчанию составляет 1 минуту.

Для настройки яркости экрана нажмите «prev' для многократного шага, хотя 6 вариантов от 0 до 5, где 0 является самым низким уровнем яркости и 5 является самым высоким. По умолчанию яркость 4.

Для индикаторов температуры нажмите кнопку «next», чтобы переключить настройки между C и F. по умолчанию температура соединяется с.

Для тематического фонового цвета нажмите «prev' для многократного шага, хотя 7 вариантов от 0 до 6, где Цветовая последовательность красная, зеленая, синяя, желтая, светло-синяя, розовая, белая и черная. Цвет по умолчанию 2, синий.

Для тематического цвета переднего плана нажмите «prev', чтобы несколько раз шагать, хотя 7 вариантов от 0 до 6, где Цветовая последовательность красная, зеленая, синяя, желтая, светло-синяя, розовая, белая и черная. По умолчанию цвет 6, белый.

В любом состоянии настройки нажмите и удерживайте кнопку «next» для выхода из меню настроек.

Инструкция по установке программного обеспечения управления ПК

-Режим: UM25C

Примечание: Этот продукт поддерживает только Windows 7 и выше.

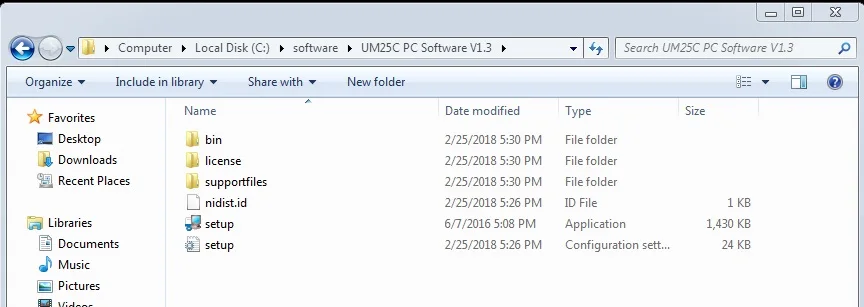

1 расстегните установочный пакет

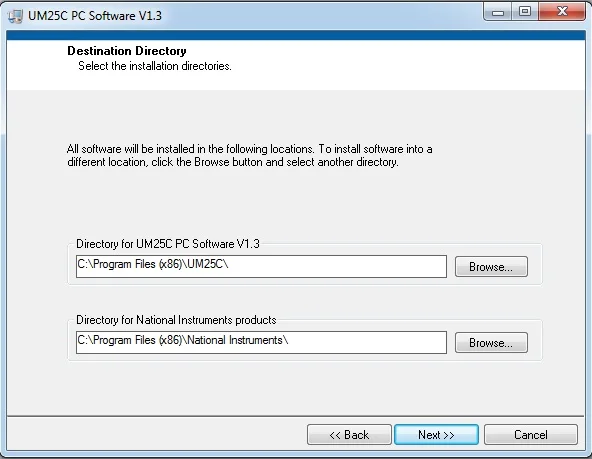

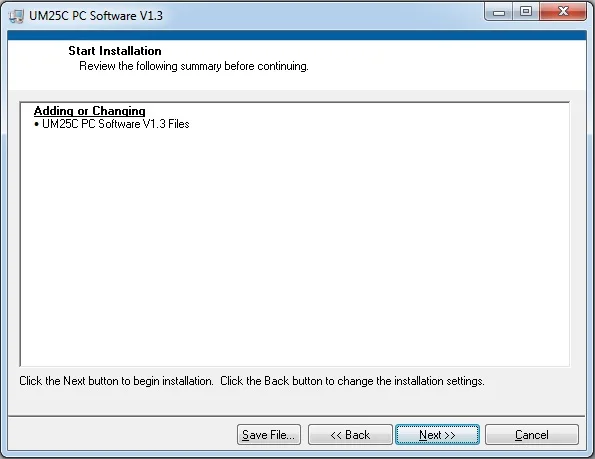

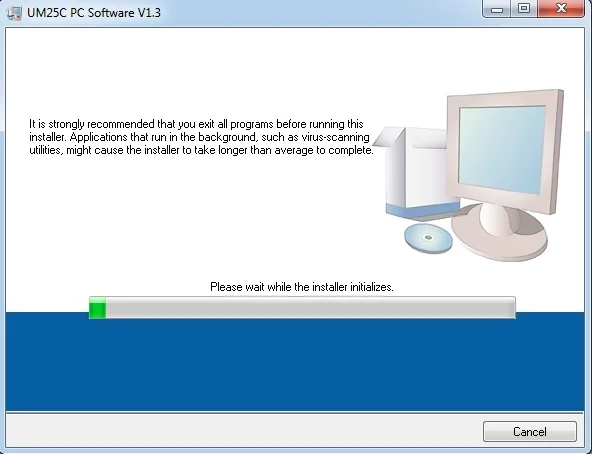

2 Нажмите setup для установки







3 Подключение по Bluetooth

3,1 Откройте переключатель Bluetooth на UM25C.

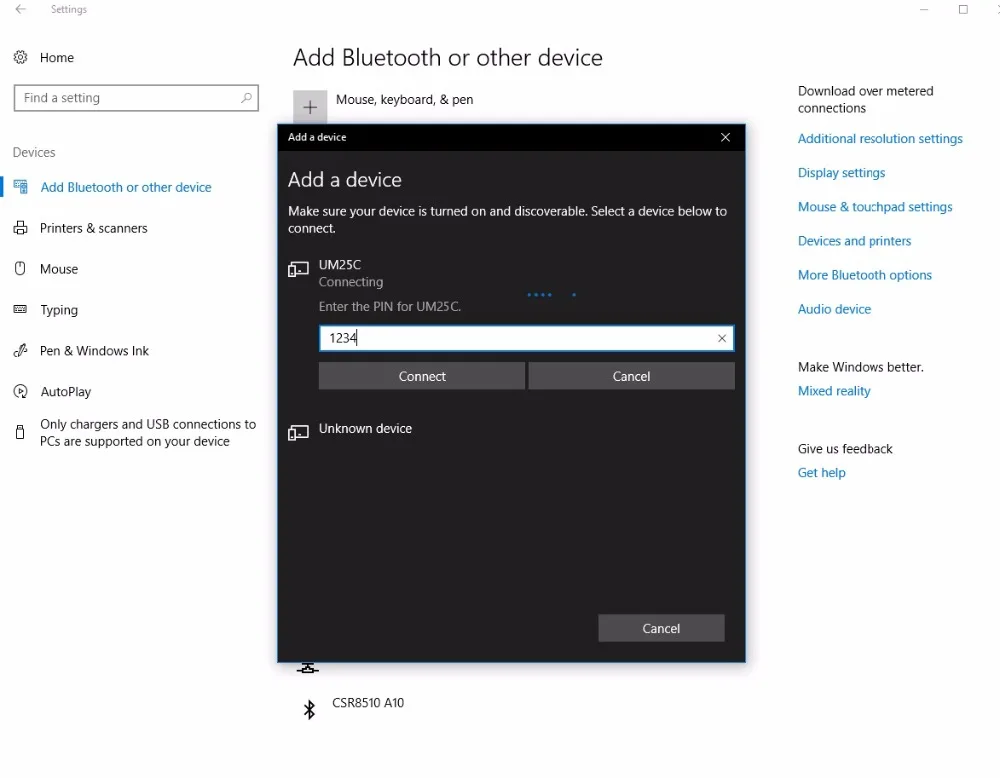

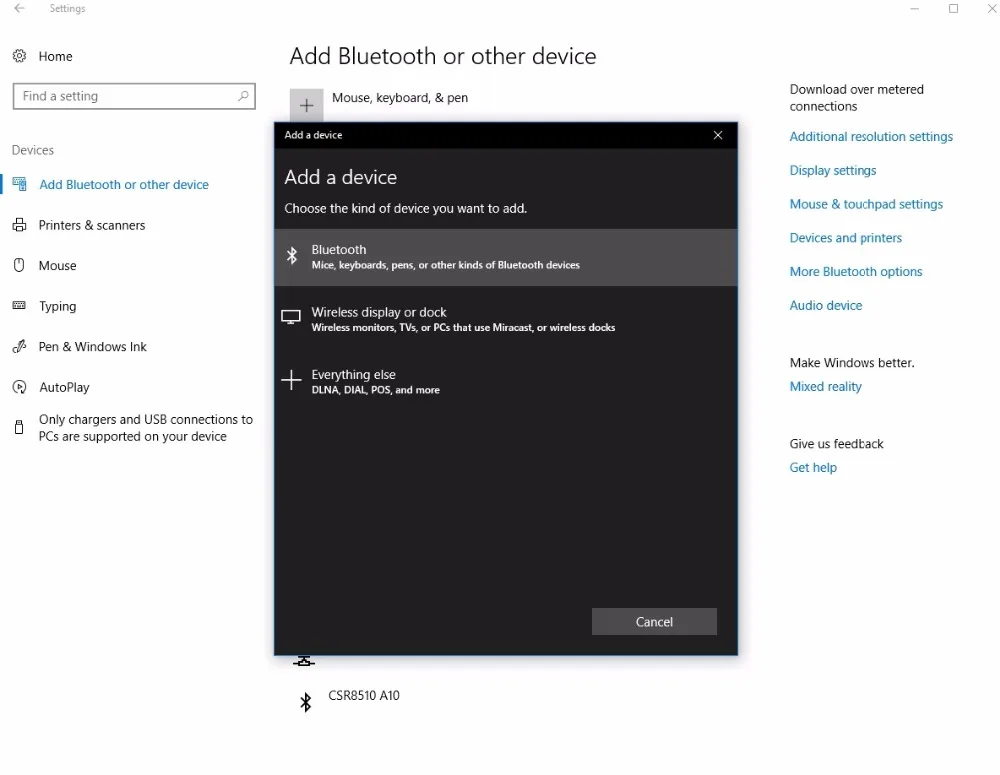

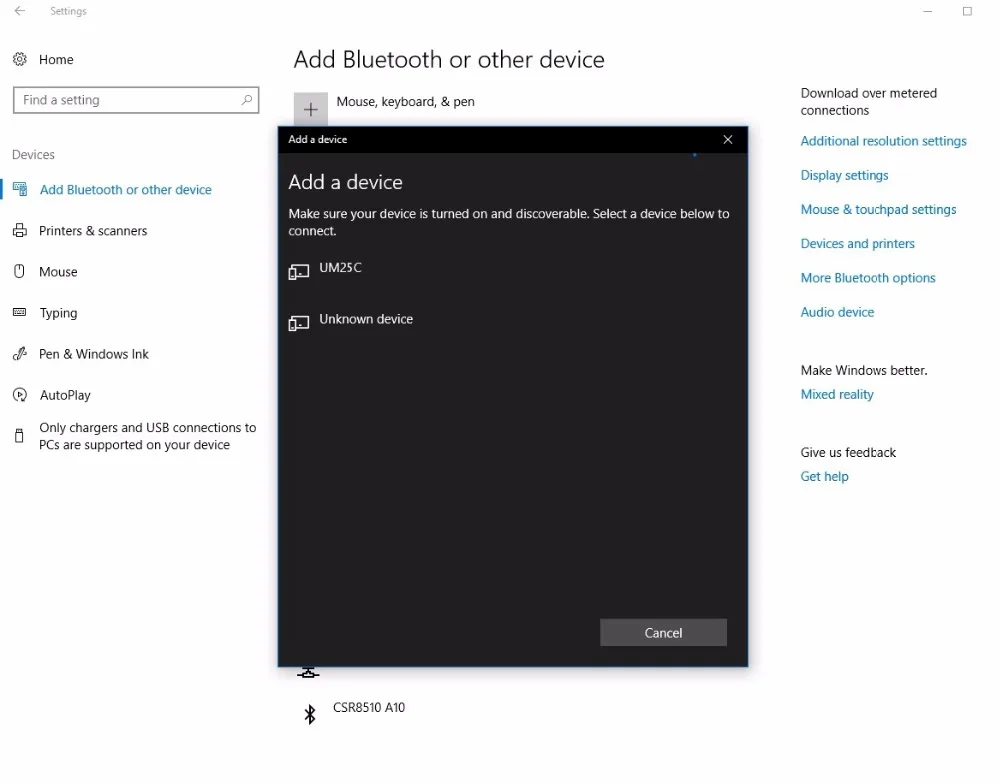

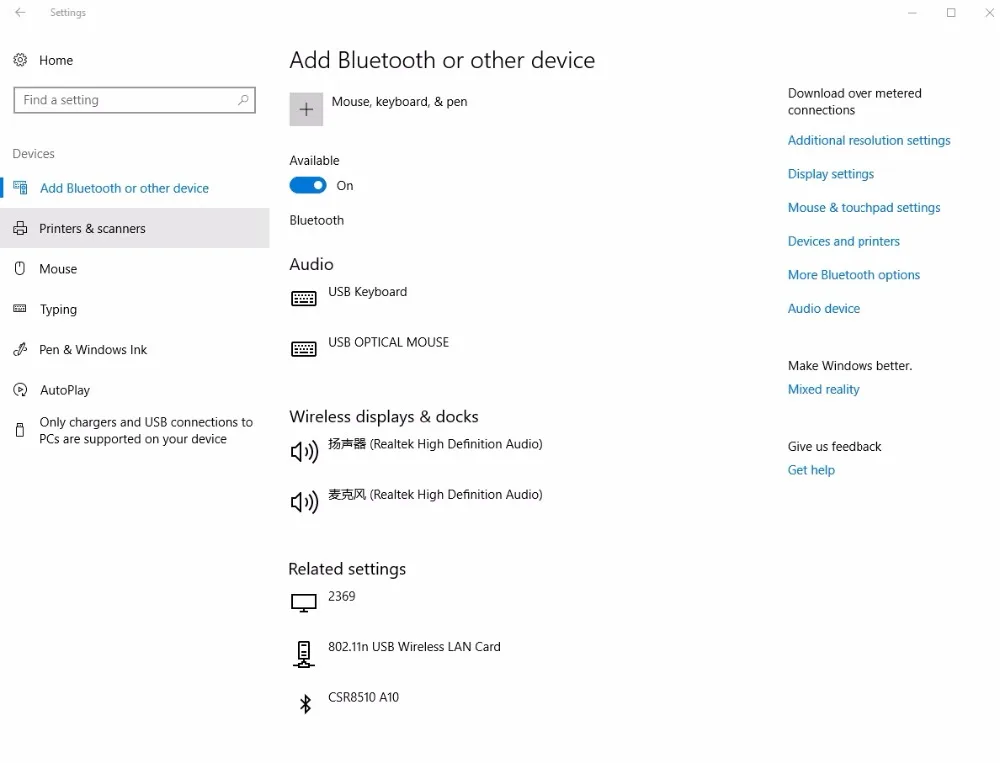

3,2 Используйте компьютер для поиска устройства bluetooth.









3,3 вид режим bluetooth

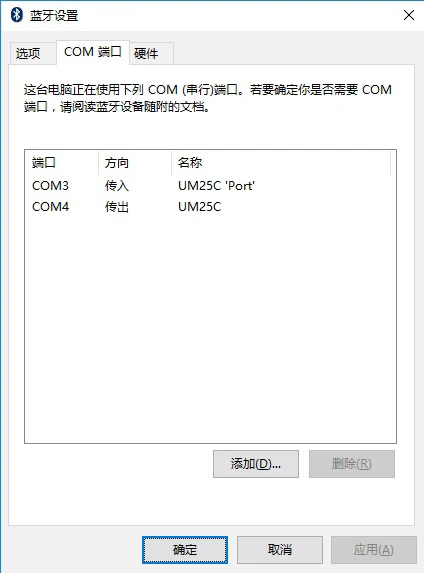

Выберите устройство, подключенное к bluetooth, просмотрите порт bluetooth серии COM, какой ПК используется. Efferent direction COM (порт UM25C')-порт подключения bluetooth. (Примечание: На win7 системы, выберите bluetooth-устройство, кликните правой кнопкой мыши, чтобы открыть свойства, покажите следующую, вид COM Порты и разъёмы настройки bluetooth, выберите направляющей серии Порты и разъёмы для подключения. На win10 системы, выберите bluetooth-устройство, нажмите на кнопку «больше опции bluetooth ", просмотрите com-порт настройки bluetooth, выберите направляющей серии порт подключения.)

3,4 подключения bluetooth:



3,5 когда индикатор Bluetooth меняется от мигания до статического, нажмите «подключить»



4. Функция введение

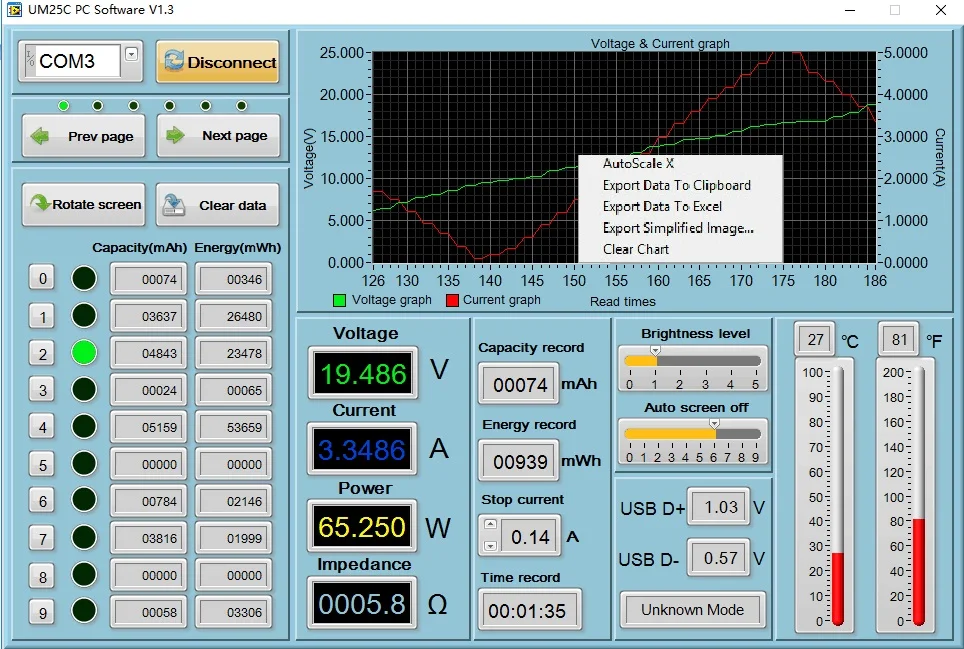

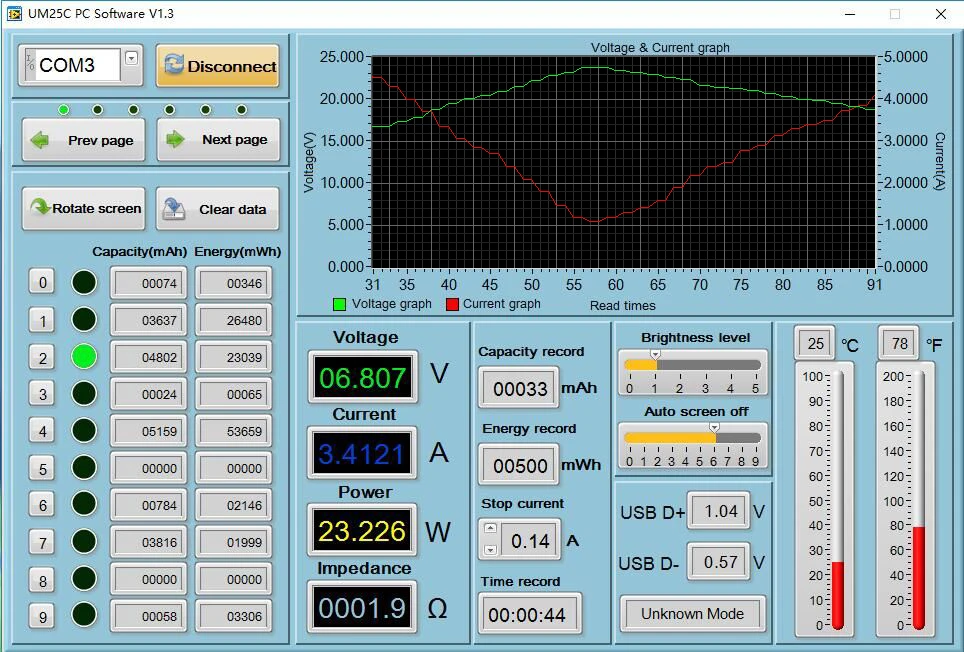

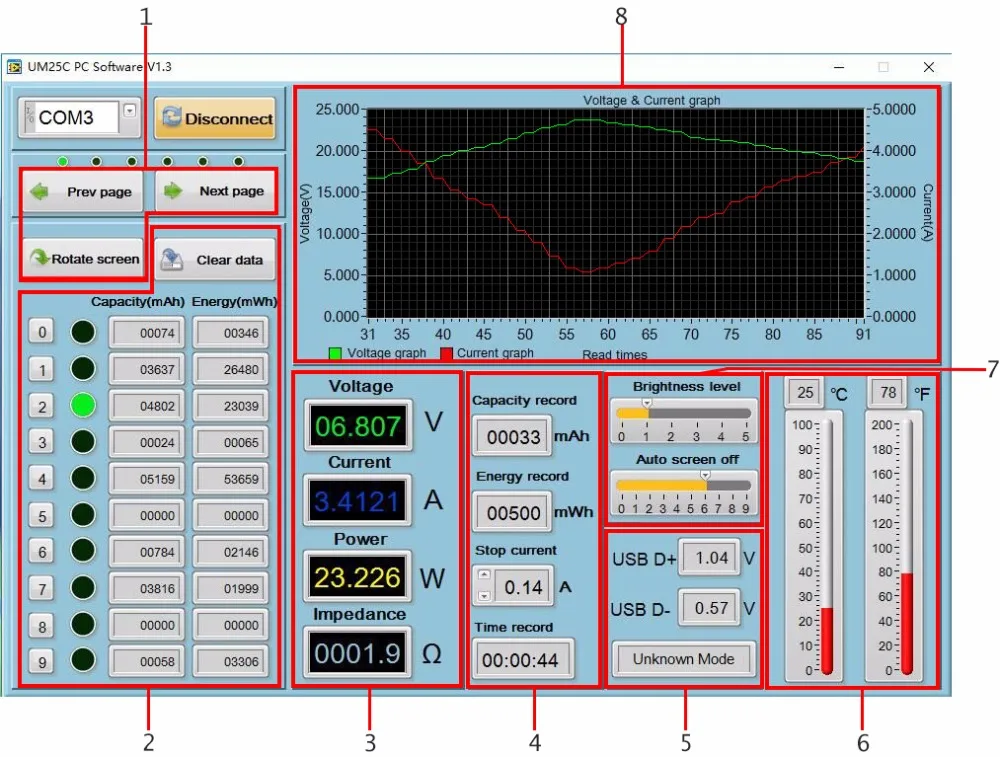

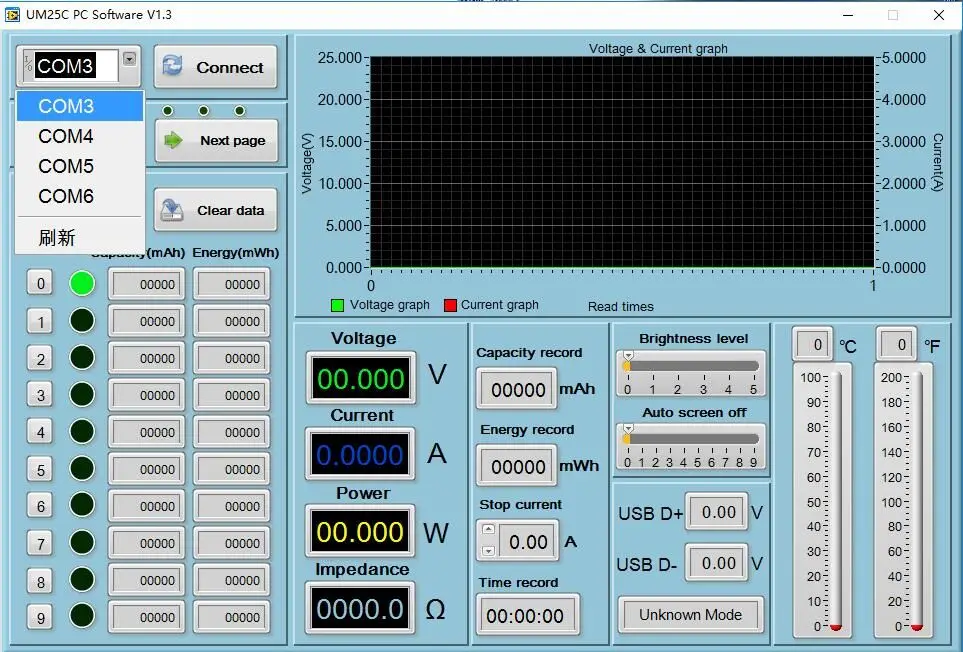

Обзор интерфейса программы 4,1:

1: Основные функции: Предыдущая страница, следующие страницы, повернуть экран,

2: Соответствующая группа данных: переключатель группы данных (нажмите соответствующий номер, чтобы переключиться непосредственно в эту группу данных), данные группы данных ясны

3: соответствующий основной интерфейс дисплея 1: основной интерфейс измерения

4: соответствующий основной интерфейс отображения 3: Интерфейс записи данных

5: соответствующий основной интерфейс дисплея 2: интерфейс быстрого распознавания заряда

6: соответствующий основной интерфейс дисплея 6: переключатель температуры, двухформатный температурный дисплей

7: соответствующий основной интерфейс дисплея 6: яркость экрана, автоматическое выключение экрана.

8: соответствующий основной интерфейс дисплея 5: напряжение-Текущий графический интерфейс.

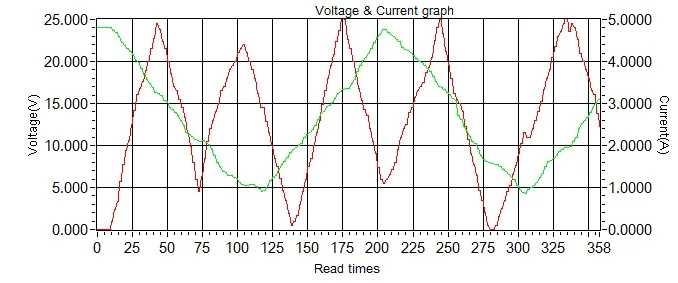

4,2 графика и экспорт данных:

Переместите мышь по графику измерения напряжения/времени, затем нажмите правой кнопкой мыши и выберите следующие опции:

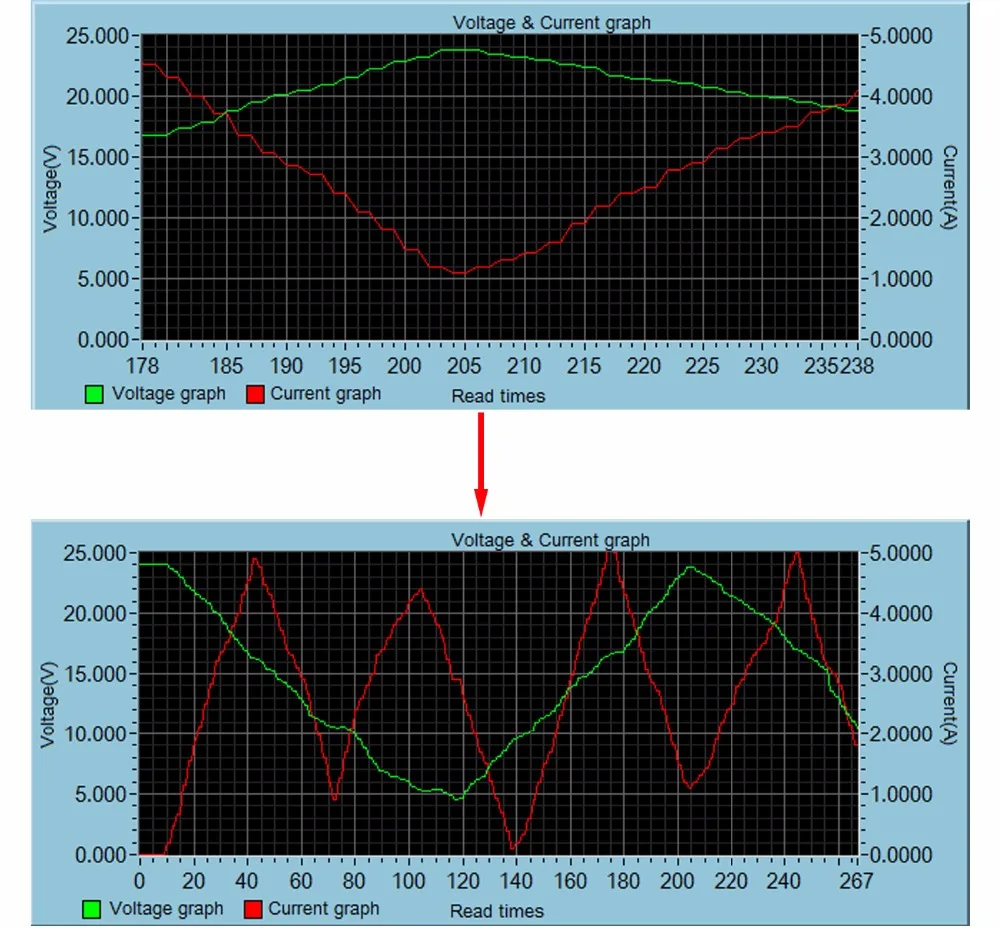

4.2.1: автоматическая регулировка оси X:



4.2.2: экспорт данных в буфер обмена:

Формат: номер контрольной точки на оси X, значение напряжения в этой контрольной момент.

Время чтения-напряжение графика напряжения (V)-время чтения диаграммы напряжения-ток (A)-Текущий граф
0 23,998 0 0,0002
1 23,998 1 0,0002
2 23,998 2 0,0001
3 23,998 3 0,0001
4 23,998 4 0,0002
5 23,998 5 0,0002
6 23,998 6 0,0021
7 23,998 7 0,0021
8 23,998 8 0,0018
9 24,084 9 0,0018

...

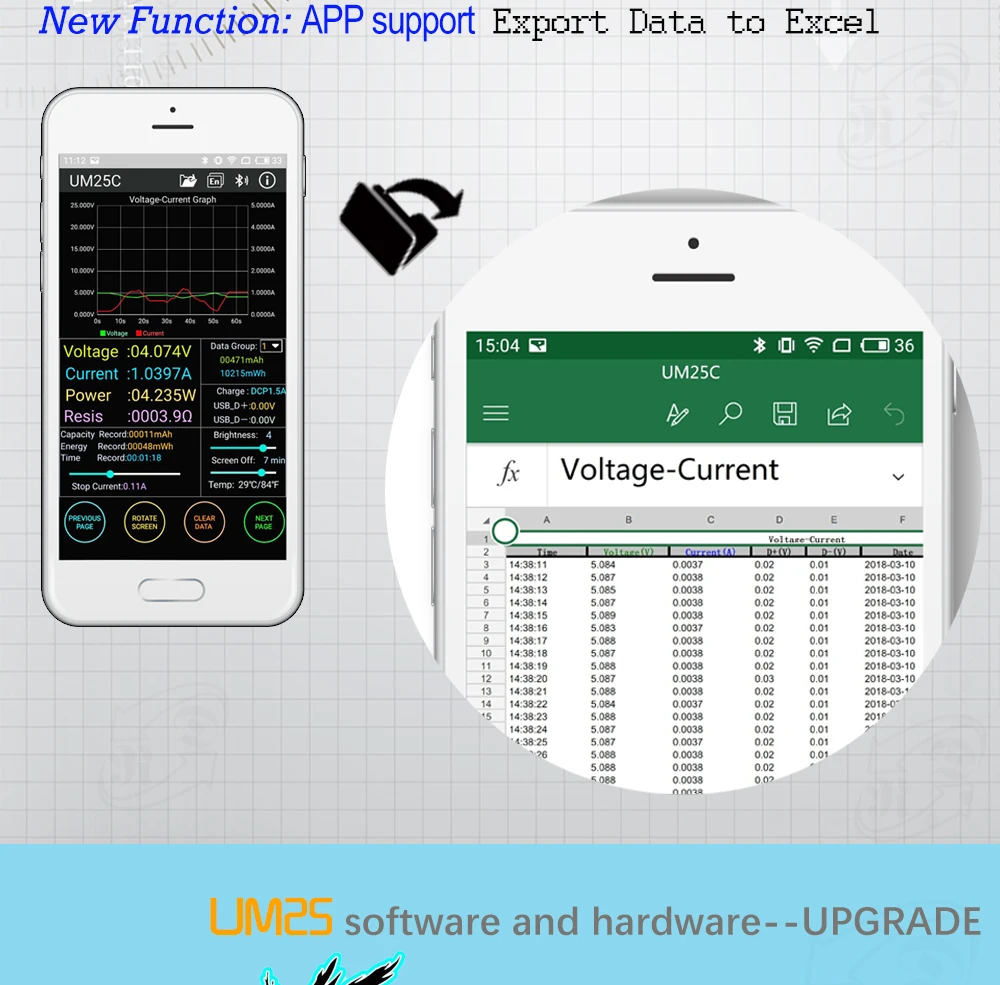

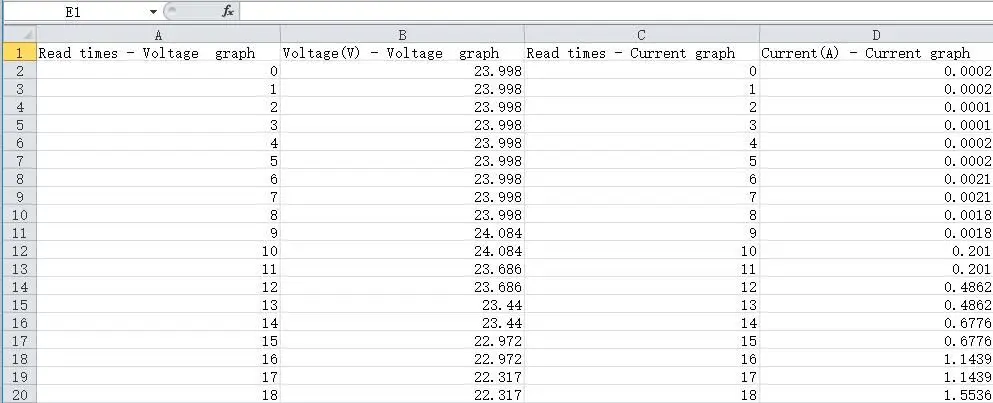

4.2.3: экспортировать данные в формате «эксель»:

Шкала X регулируется по вашим предпочтениям. Можно экспортировать до 120 справочных точек данных или экспортировать только текущий набор данных записи. Обратите внимание, что Экспортируемые данные предназначены только для microsoft Office Excel.



4.2.4: экспорт упрощенных изображений:

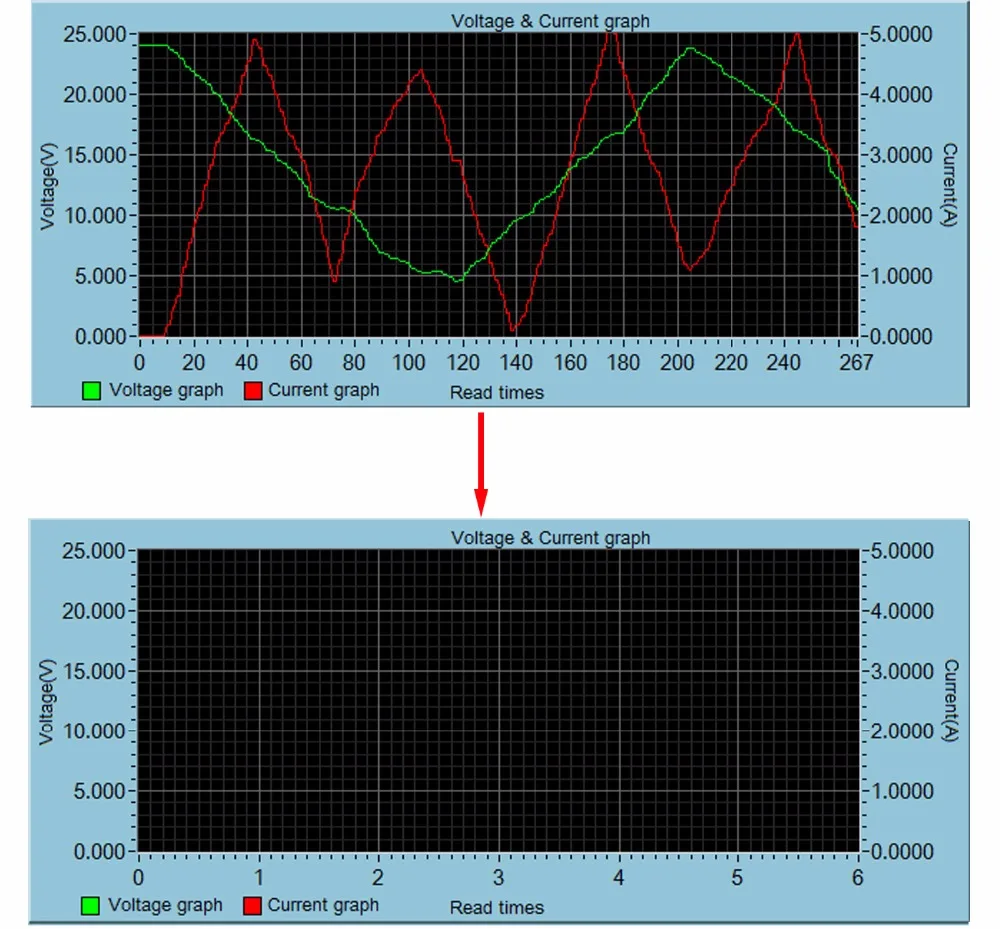

4.2.5: Ясная Таблица:



Примечание:

1. для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте драйвер адаптера, и используйте систему windows system bluetooth гарнитура для водителей, в противном случае модуль не может сделать Моб серии порт, связь. Если вы установили переходник, вы можете удалить его и отсоединить адаптер, затем подключите снова, система установит его автоматически.

2. после выключения питания, когда питание снова, вам нужно снова выбрать com-порт. Когда индикатор bluetooth светится, вы можете подключить ПК с модулем

3. Пожалуйста, используйте официальные версии windows, простая версия может терять часть.

4. При общении не нажимайте кнопку на тестере, в противном случае будут некоторые данные об ошибке
