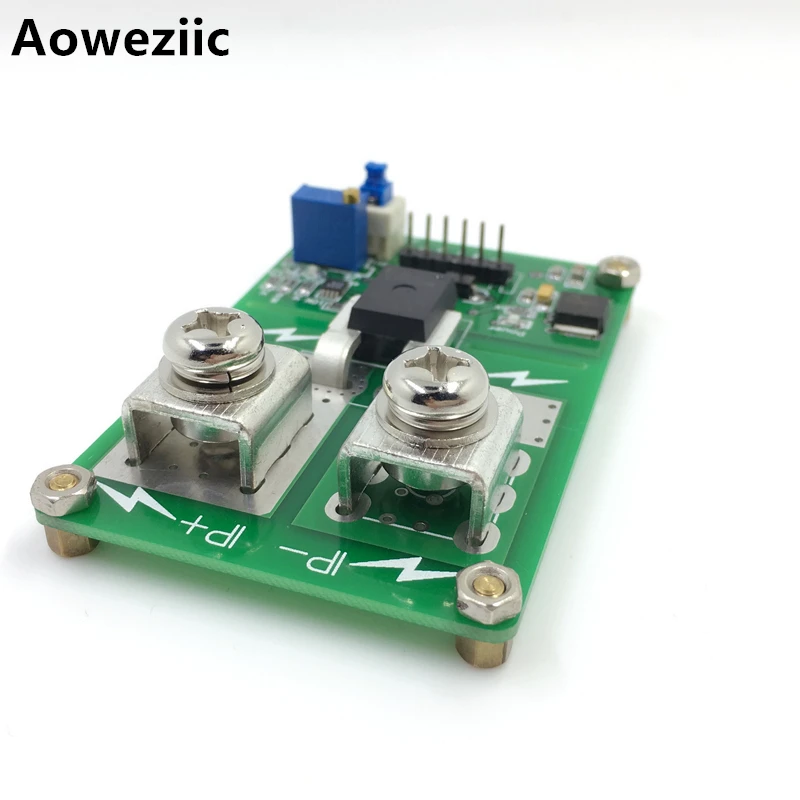

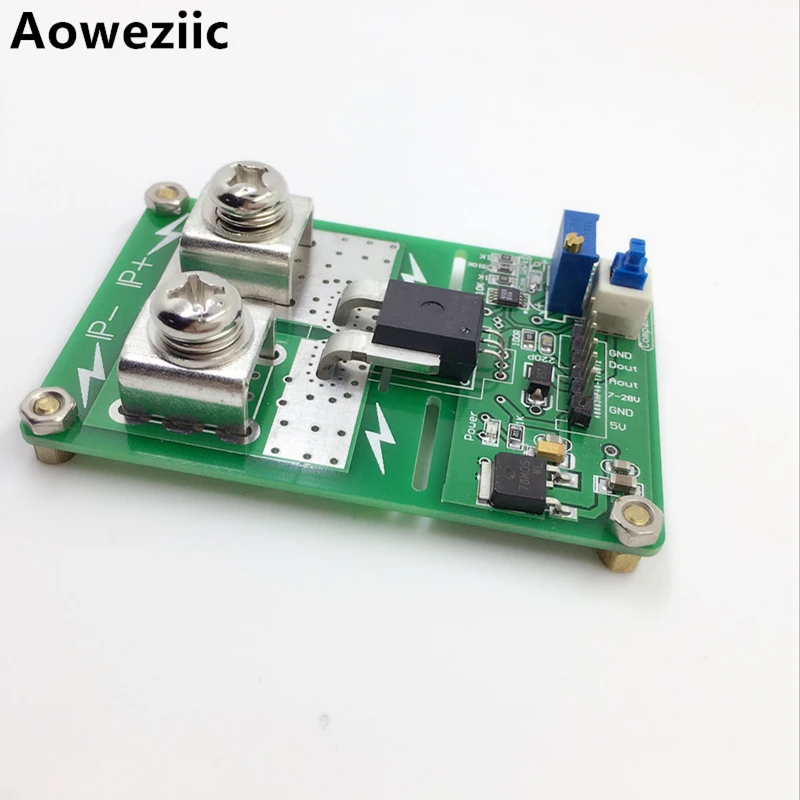

ACS770KCB-150B модуль защиты от перегрузки по току переменного/постоянного тока

(Переменный/постоянный ток, обнаружение тока, защита от перегрузки по току:-150A-150A)

Этот модуль использует следующий чип, линейность отличается, и другие принципы могут быть использованы для измерения переменного и постоянного тока.

ACS770LCB-050B;-50A-50A линейность K = 40мв/1мА;

ACS770LCB-100B;-100A-100A линейность K = 20мв/1мА;

ACS770KCB-150B;-150A-150A линейность K = 13,3 мВ/1мА;

(1) Электрические параметры
Напряжение источника питания постоянного тока: VCC: 5 V или 7-28 VDC один из двух видов напряжения ОК;

Ток источника питания постоянного тока: 11-50 мА;

Рабочая температура: от-20 до 85 температуры;

Напряжение изоляции: 1,5 кв;

Диапазон обнаружения тока:-150A-150A

Сигнал перегрузки по току: 1.5A-150A

Два типа выходных сигналов:
(1) два типа выходного сигнала:

Аналоговый выходной сигнал --- выход: сигнал является аналоговым напряжением, за которым следует op amp, и подходит для прямого подключения к конвертеру A/D.

Сигнал перегрузки по току --- выход: если нам нужен сигнал перегрузки по току, необходимо нажать кнопку переключения и подключить функцию цепи сравнения; выход> Vref --- выход будет выводить 0 V низкий уровень; выход <Vref --- выход 5 в высокий уровень.

Преимущества этого модуля:

Время отклика 120 кГц быстрое;

Переключение уровня переключателя является стабильным;

Настройка сигнала по току может быть установлена регулируемым сопротивлением, а Com_Work1 используется в качестве индикатора критической точки.

Высокая точность тока;

Применение:

Обнаружение тока переменного/постоянного тока;

Мотор подключения обнаружения;

Устройство нагрузки работает при обнаружении;

Размер пластины:

Размеры: 7,2 см * 4,8 см приобретается отдельно стандарта 35 мм.

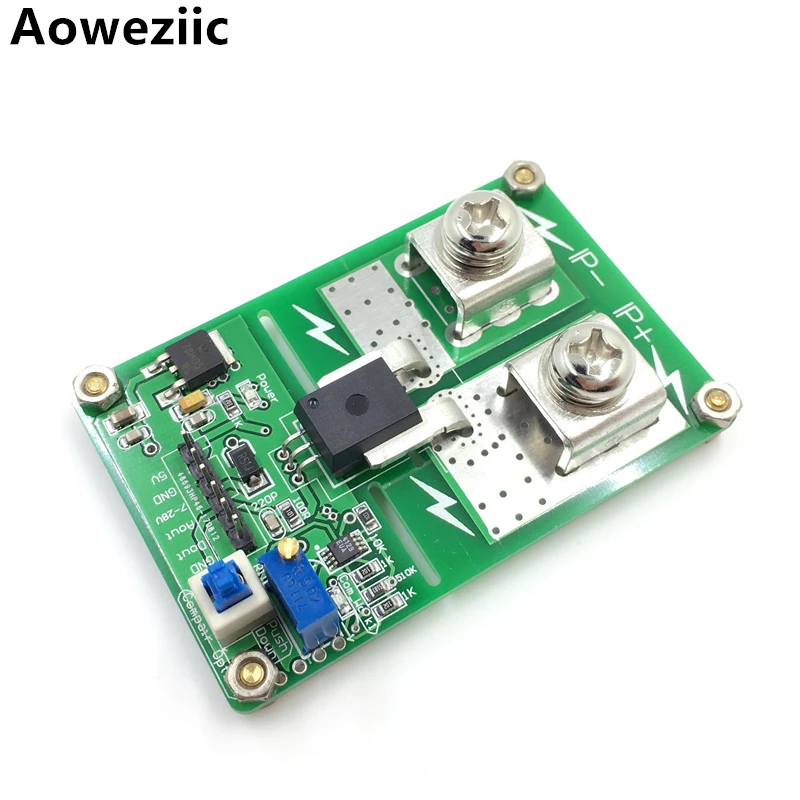

Физическая схема приложения:

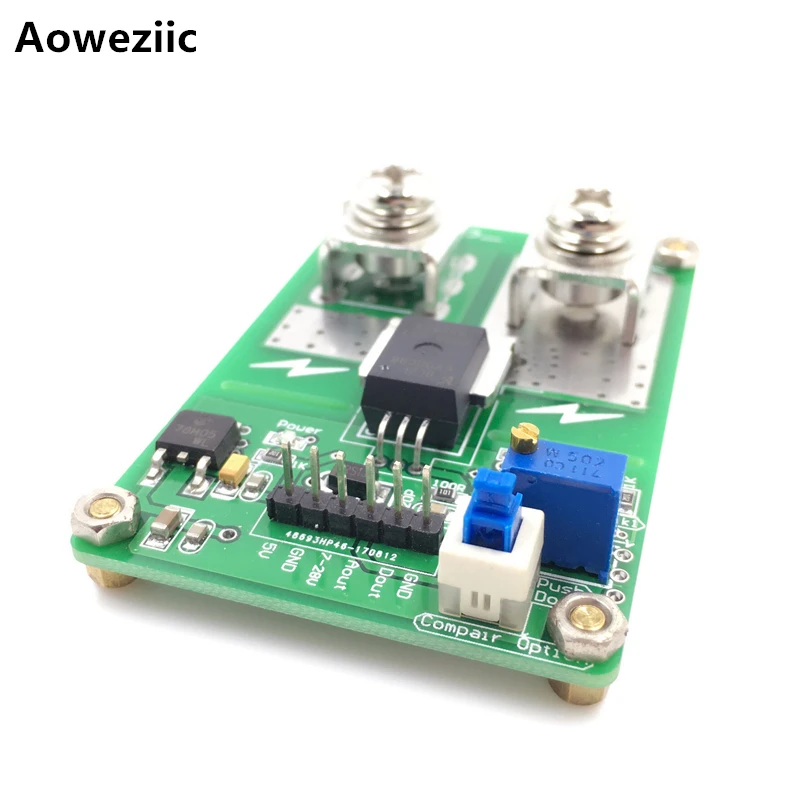

Физической Аннотация-1 шт.

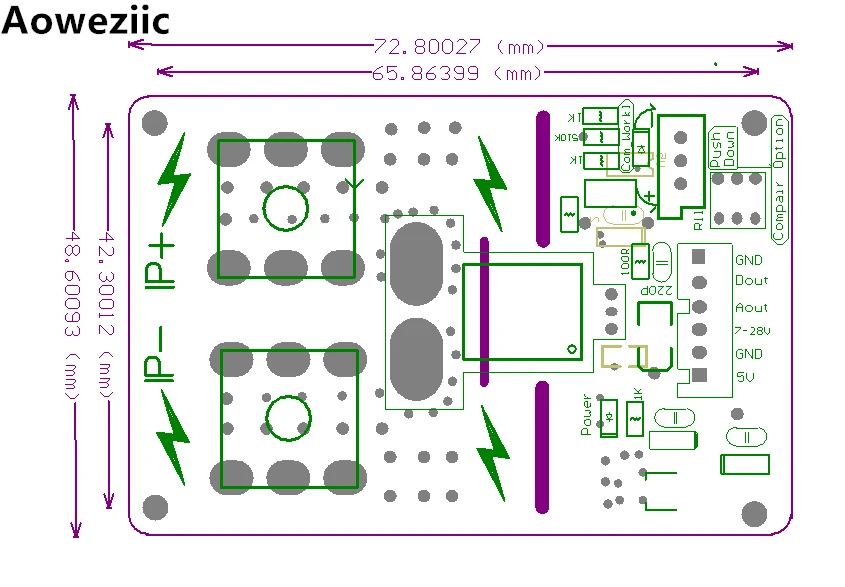

Размер на рисунке 2

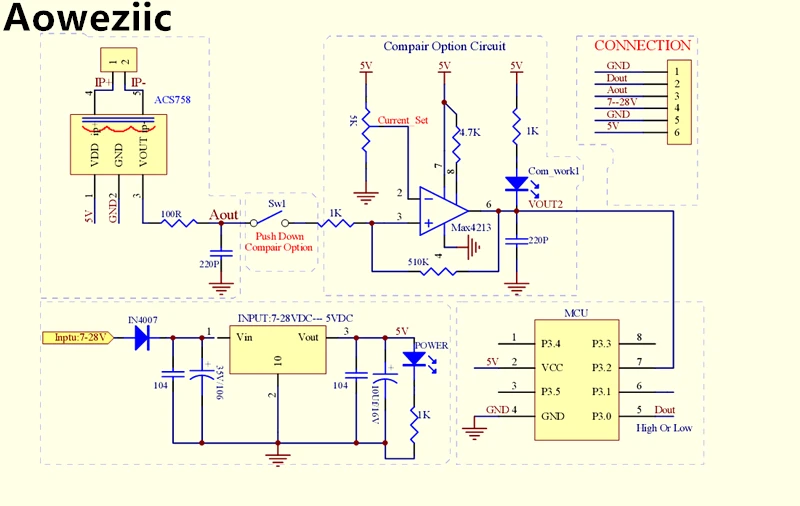

Схематичный рисунок 3

Мы детализируем параметры для каждой модели
(2) сигнал перегрузки по току ---- выход
Если вы используете эту функцию, пожалуйста, обратите внимание на нажатие кнопки вниз.
Как установить исходное напряжение подходит:
Здесь мы ориентируемся на то, как установить эталонное напряжение, чтобы сравнить с фактическим напряжением.

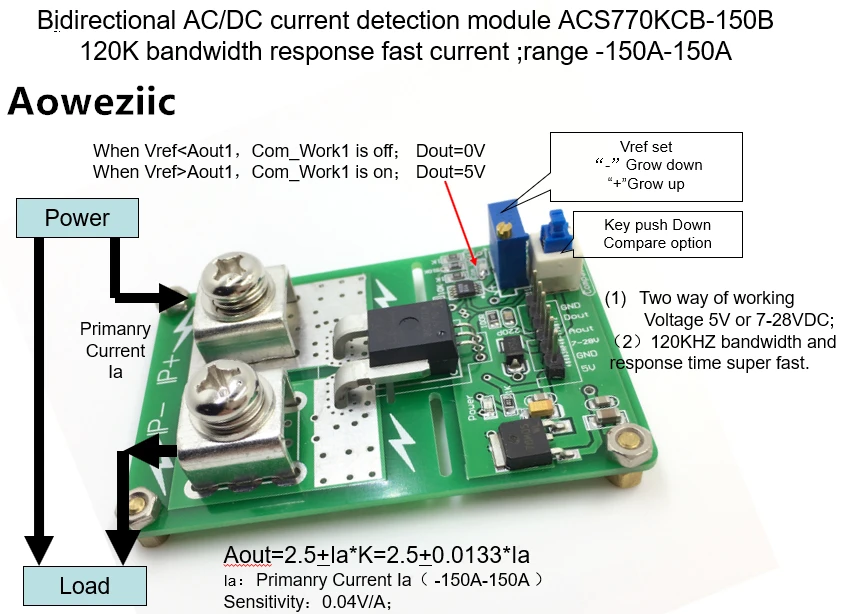

(1) Светодиодная индикаторная лампа Com_Work1

Когда (заданный ток) Vref <Aout1 (фактический ток) Com Work1 выключен; Dout = 0 V
Когда (установить ток) Vref> Aout1 (фактический ток) Com Work1 включен; Dout = 5 В

(3) аналоговый сигнал Aout

ACS770KCB-150B линейность K: K = 13,3 мВ/A, что означает, что ток 1A соответствует изменению напряжения 13,3 мВ;

Обнаружение тока (AC или DC) ia:-150A ~ 150A;

Формула выходного напряжения: Aout = VCC/2+Ia * K = VCC/2+(0,0133 в * Ia) Ia-это ток, протекающий через провод;

Переменный ток:

Мы используем ток потока более 1 а в качестве примера, чтобы показать, сколько выходного напряжения в соответствии с формулой

Выходное напряжение Aout = VCC/2+Ia * K = VCC/2+(0,0133 в * ia) = 2,5+0,0133;

Диапазон выходного напряжения: 2,4867 в --- 2,5133 в, выход напрямую соединен с AD портом микроконтроллера

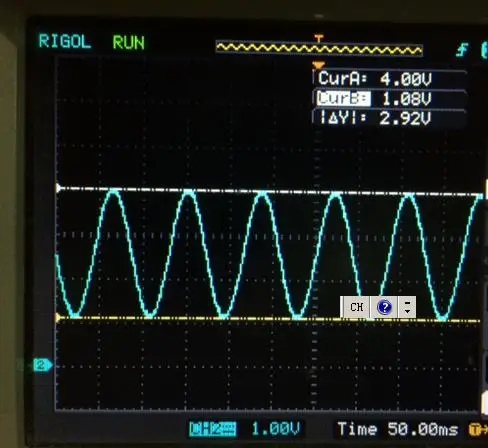

Переменный аналоговый сигнал тестовый сигнал fig4

Постоянный ток:

Мы используем ток потока более 1 а в качестве примера, чтобы показать, сколько выходного напряжения в соответствии с формулой, ток вперед потока

Выходное напряжение составляет около = VCC/2 + Ia * фиксированный конец K = VCC/2 + (0,0133 V * НМА) = 2,5 + 0,0133;

Диапазон выходного напряжения: 2,5133 в, выход напрямую соединен с AD портом микроконтроллера
