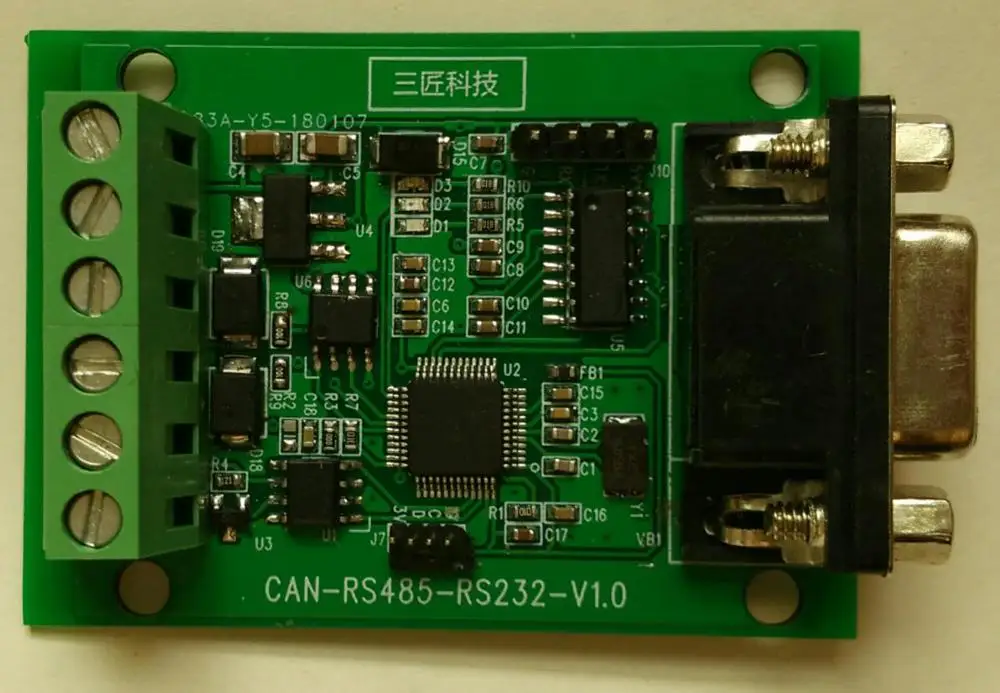

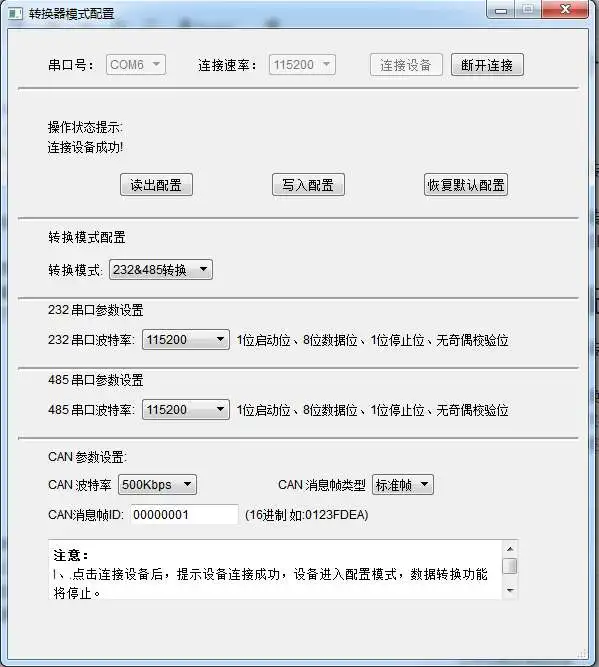

Краткое введение 1. Функции 1,1 обзор Преобразователь CAN-485-232-это конвертер для обмена данными между шиной RS232, шиной RS485 и автобусом CAN-bus. Конвертер поддерживает три режима преобразования: RS232-RS485 преобразования, RS232-CAN преобразования и RS485-CAN преобразования. Конвертер CAN-485-232 обеспечивает гибкий способ использования пользователя. С помощью поддерживающего компьютерного программного обеспечения можно настроить режим преобразования, интерфейс CAN bus, скорость передачи данных RS485 и скорость передачи данных RS232. 1,2 производительность и технические индикаторы Он реализует двустороннюю передачу данных между RS232 автобусом и RS485 шиной, CAN шиной и RS232 шиной, CAN шиной и RS485. Шина CAN поддерживает протоколы CAN2.0A и CAN2.0B. Шина CAN поддерживает стандартный каркас и Удлиненная рама. Диапазон скорости передачи данных CAN bus: 20Kbps-1Mbps. RS232 и RS485 Диапазон передачи данных: 2400bps-115200bps последовательный порт поддерживает максимум 128 байт данных в одном кадре. 2. Метод конфигурации конвертера Конвертер CAN-485-232 поддерживает режим преобразования конфигурации, скорость передачи данных RS232, скорость передачи данных RS485, скорость передачи данных и другие параметры связи, чтобы облегчить настройку пользователей в соответствии с требованиями. Перед использованием преобразователя обычно необходимо заранее настроить параметры преобразования преобразователя; Если нет конфигурации, конвертер настроит успешные параметры предыдущей конфигурации, И если ни один не настроен сразу, конвертер выполняет конфигурацию по умолчанию.Конфигурация по умолчанию отображается в форме следующим образом: По умолчанию конфигурация названий параметров Режим преобразования 232 и преобразование CAN 232 последовательный порт 115200 скорости передачи данных 485 последовательный порт скорость передачи данных 115200 Скорость передачи данных 500 кбит/с Стандартная рамка типа сообщения Может ли сообщение рамка ID 00000001 Таблица 2,1 2,1 режим конфигурации Когда преобразователь включен, он переходит в обычный режим преобразования. Если вам нужно войти в режим конфигурации, выполните следующие действия: после 1. Питание, 232 последовательный порт преобразователя подключен к компьютеру. 2. Откройте соответствующий хост-компьютер и установите скорость подключения (скорость подключения зависит от скорости передачи данных последовательного порта 232, которая была последней конфигурацией). Нажатие на устройство подключения означает, что устройство подключения успешно, что означает, что устройство находится в режиме конфигурации. Как показано на следующих фотографиях: Внимание: 1. После нажатия на соединительное устройство, это означает, что устройство успешно подключено, устройство входит в режим конфигурации, и функция преобразования данных остановится. 2. После подключения устройства, вам нужно нажать на отключение или сбой питания для перезапуска устройства, затем устройство покинет режим конфигурации и повторно войдет в обычный режим преобразования. 3. Когда конфигурация записана, конфигурация не начнет действовать немедленно. Устройство необходимо выключить или выключить для перезапуска устройства. Устройство покинет режим конфигурации и перейдет в обычный режим преобразования. 4. После подключения устройства последовательный порт отключен от компьютера, прежде чем подключение отключено, не нажимая на соединение. Устройство должно быть перезапущено и перезапущено. Устройство покинет режим конфигурации и перейдет в обычный режим преобразования. 2,2 Описание программного обеспечения конфигурации Файл программного обеспечения конфигурации называется Convert_CFG.exe,! Ссылка на адрес для скачивания Флуоресцентный Флуоресцентный После открытия интерфейс выглядит следующим образом: Установка серийного номера и скорости подключения устройства (скорость подключения согласно скорости передачи данных 232 порта последней конфигурации), нажав на устройство подключения, после успешного подключения устройство переходит в режим конфигурации, может выполнить конфигурацию чтения, написать конфигурацию, И восстановить работу конфигурации по умолчанию. Конфигурация чтения: прочитайте текущие параметры конфигурации устройства.-конфигурация записи: напишите измененные параметры конфигурации.-восстановите конфигурацию по умолчанию: восстановите параметры конфигурации по умолчанию. Параметры конфигурации по умолчанию отображаются в таблице 2,1. Введение 2,3 параметров конфигурации 2.3.1 конфигурация режима трансформации: Существует три режима преобразования: преобразование RS232 и RS485, преобразование RS232 и CAN и преобразование RS485 и CAN, все из которых являются двунаправленными трансформациями. 1. RS232 и RS485 преобразования: RS232 автобус и RS485 автобус конвертировать друг друга. 2. RS232 и CAN преобразование: RS232 автобус и CAN АВТОБУС конвертировать друг друга. 3. RS485 и CAN преобразование: RS485 автобус и CAN АВТОБУС конвертировать друг друга. 2.3.2 232 конфигурация параметров последовательного порта Параметры последовательного порта 232 могут соответствовать только скорости передачи данных, скорость передачи данных 2400-115200, другая система параметров настроена на 1 бит пускового бит, 8 бит данных, 1 бит стоп-бит, без проверки четности. 2.3.3 485 конфигурация параметров последовательного порта Параметры последовательного порта 485 могут соответствовать только скорости передачи данных, скорость передачи данных составляет 2400-115200, другая система параметров настроена на 1 бит пускового бит, 8 бит данных, 1 бит стоп-бит, без проверки четности. 2.3.4 CAN настройка параметров Настраиваемая скорость передачи данных, тип кадра сообщения и идентификатор кадра сообщения. Скорость передачи данных может варьироваться от 20 кбит/с до 1 Мбит/с; Тип кадра сообщения CAN делится на стандартные кадры и расширенные кадры. Максимальное значение идентификатора кадра сообщений CAN в стандартной рамке составляет 0x7FF, а максимальное значение идентификатора кадра сообщений CAN составляет 0x1FFFFFFF, когда рамка расширена. В котором не допускается фильтрация (то есть принимаем все сообщения). 3. Описание приложения конвертера Преобразователь CAN-485-232 поддерживает три двухнаправленные преобразования данных шины и прозрачное преобразование. Один формат данных шины преобразуется в формат данных другой шины, без добавления данных и изменения данных. 3,1 232 & 485 преобразования 232 данные, полученные последовательным портом, передаются непосредственно на 485 последовательный порт и передаются прозрачно. 485 данные, полученные серийным портом, передаются непосредственно в 232 Zhuankou, прозрачная передача. Данные отправляются немедленно. 3,2 232 & CAN Конвертация 3.2.1 232 Последовательная передача данных может Когда конвертер выполняет преобразование данных 232 последовательного порта в рамку в формате CAN, необходима полная Рамка последовательных данных. Преобразователь делится на временной интервал между последовательными двумя кадрами в качестве кадра. Система интервала времени последовательного кадра устанавливается на 5 байт времени передачи. Согласно скорости передачи данных, передаваемые на один байт, рассчитываются, а интервал времени умножается на 5. Например, при скорости передачи 115200bps один байт времени передается в течение 10/115200 секунд, а затем умножается на 5 в течение 5*10/115200 секунд, то есть, Данных между двух последовательных кадров-0,4 ms. Данные последовательных кадров заполняются в данных пакетов CAN в последовательности. Преобразованный тип кадра сообщения может и идентификатор кадра сообщения CAN приходят из предыдущей конфигурации пользователя и остаются неизменными во время процесса преобразования. Серийный кадр имеет максимум 128 байт, потому что сообщение CAN может передавать только 8 байт данных, и если данные серийного кадра больше 8 байт, он будет разделен на несколько сообщений для отправки отдельно. Например, информация о раме сообщения может быть изменена как «стандартная рамка», а идентификатор кадра сообщения CAN-как «00000001», и сообщение CAN-как показано ниже: 3.2.2 может поворачивать 232 последовательный порт данных Сообщение CAN, полученное конвертером, немедленно преобразуется в данные последовательного порта 232. Преобразуется только область данных сообщения CAN, и другая информация сообщения CAN не преобразуется. Пример преобразования: предположим, что полученный идентификатор кадра CAN составляет 00000001, а переданный кадр последовательного порта показан ниже. 3,3 485 & CAN Конвертация Преобразование 485 и CAN точно такое же, как преобразование 232 и CAN. Повторения нет.
