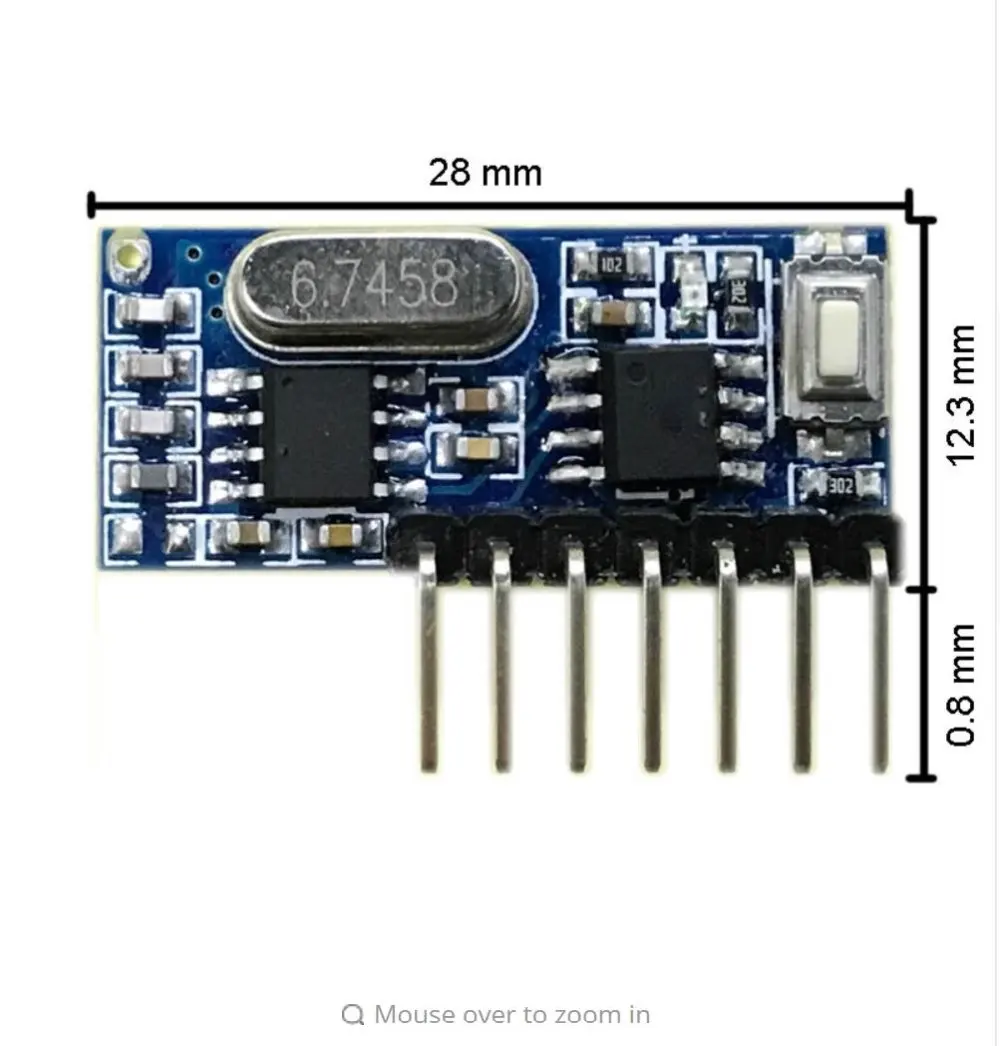

2 шт. 433 МГц RF учебный код приёмника декодер модуль Беспроводной 4 канальный выход

---

Посылка включает в себя:

  Модуль приемника (RX480E-4) * 1 шт.   Примечание: Совместимый передатчик Тип кодировки: EV1527 PT2262 В том случае, если вы находитесь в тех случаях, когда они не используют передатчик кодирования EV1527 не может быть применена к приемника. Если вам нужно заказать другие декодирования режимов, таких как PT2262, HT6P20B, HCS301, T301A, T301E, HT6P20B, HCS301, T301A, E301E и т. д.; если хотите заказать больше, чем 500 шт (каждый 500 шт.) добро пожаловать индивидуальные заказы, пожалуйста, свяжитесь с нами.   В комплект поставки не входит антенна.     Описание продукта: [Модуль приемника] Модель продукта: RX480E-4   Модель: KSL-RX480E-4

Технические характеристики

Рабочая температура:-25 ~ 75C

Частотный диапазон: +-0,2 МГц

Расстояние получения: 20-100 м (открытое пространство)

Чувствительность приема:-108дб

Рабочая частота: 433 МГц (другие могут быть настроены)

Люминесцентный ток: <= 5 мА

Рабочая Напряжение: DC3.3 ~ 5В

Функция

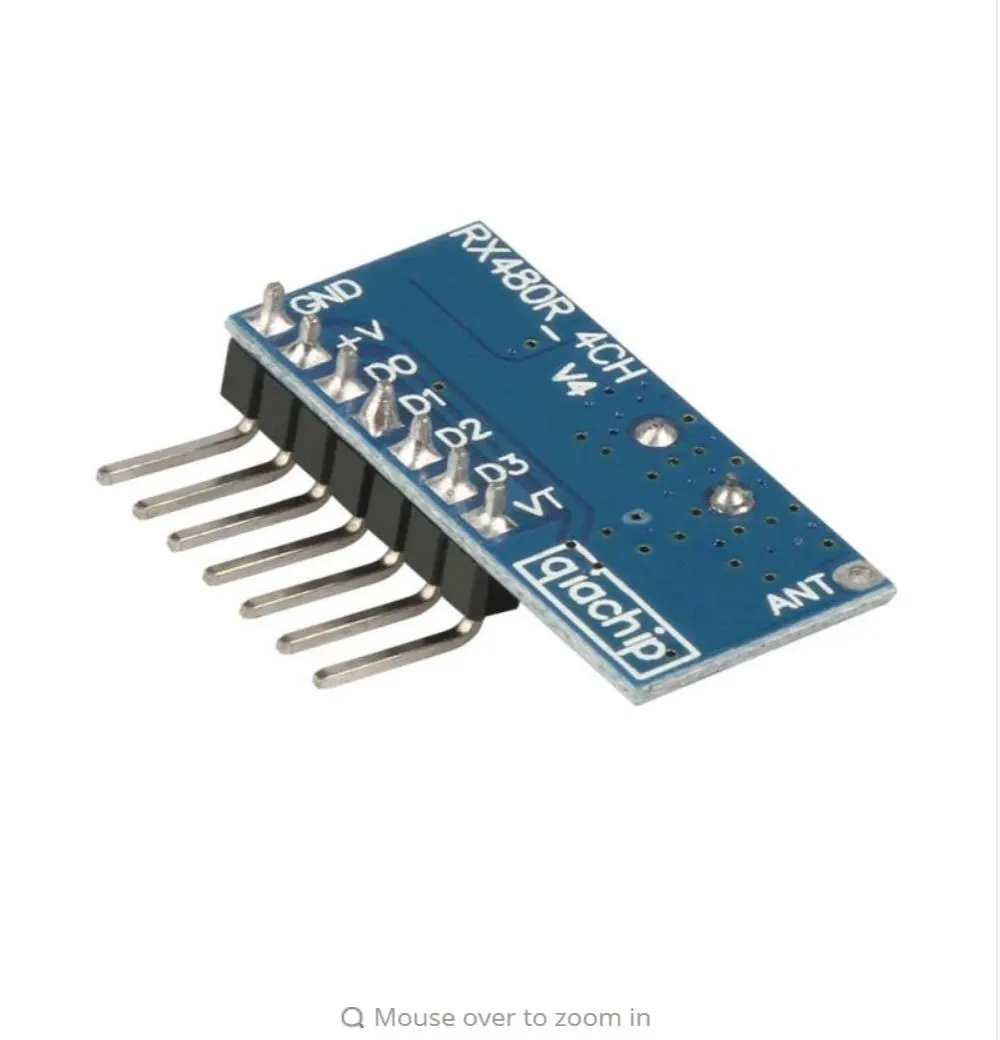

Инструкции по выходу:

GND: groud или отрицательный полюс

+ V: DC3.3 ~ 5 V вход

D0: вывода данных

D1: вывода данных

D2: вывода данных

D3: вывода данных

VT: Выход

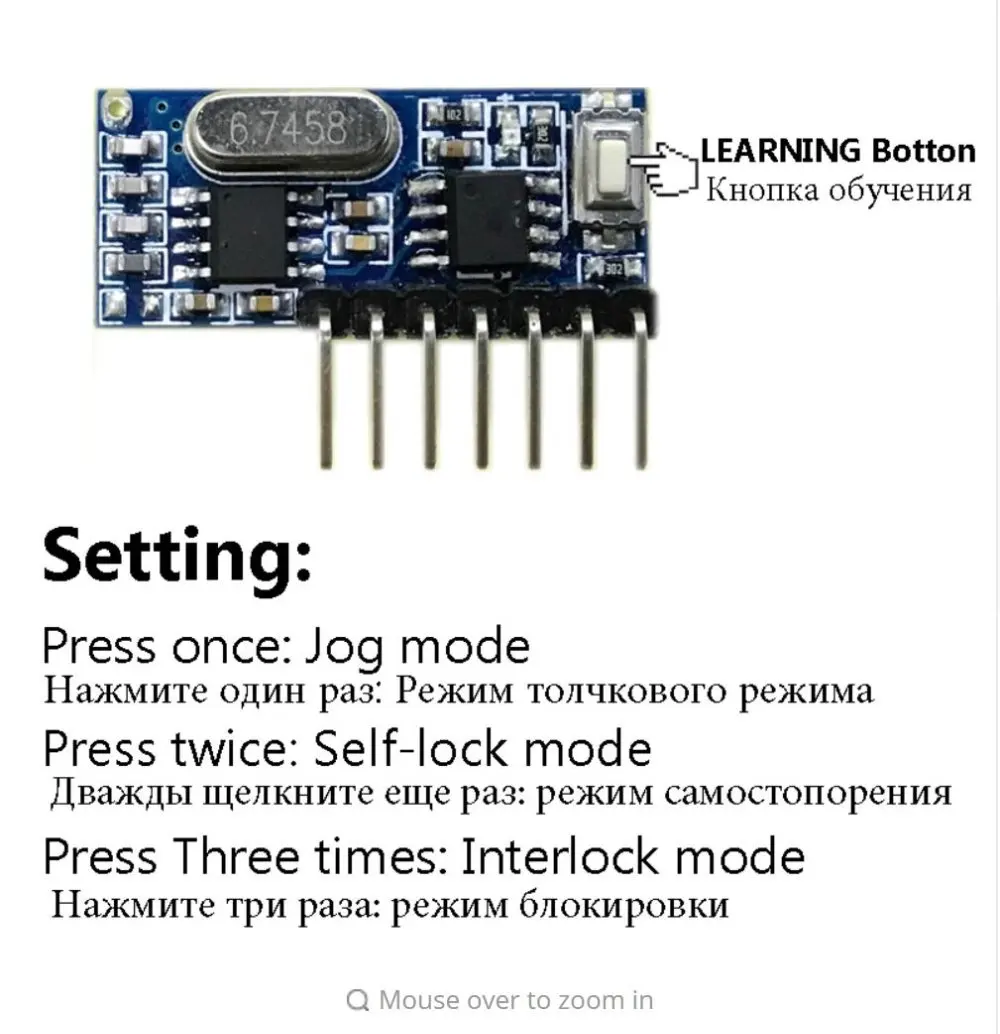

Рабочий режим:Точечный ход, самоблокирующийся, блокировка   Выход: 4-канальный КМОП-матрицаУровень сигналаСоответствует пульту дистанционного управления ABCD 4 кнопки. ИнструкцииКак для программирования:1. Удалить имеющиеся данные: Нажмите кнопку обучения 8 раз. Ответ: светодиодный фонарик 7 раз.2. Обучение удаленному коду: Нажмите клавишу обучения один раз, два или три раза (см. ниже).Светодиодный включается: Активный режим обучения. Нажмите любую кнопку пульта дистанционного управления.Светодиодный индикатор мигает три раза: Обучения успешно завершено.3. Тесты: После вышеуказанной операции плата приемника может управляться пультом дистанционного управления.Больше передатчиков с различными идентификаторами могут быть изучены и сохранены дополнительно, начиная с шага 2.Возможна смесь различных режимов.Использование кнопки (устанавливает режим и запускает процесс сопряжения):Пресс после того, как: Режим инчирования (мгновенный режим)Пресс дважды: Режим самоблокирующегося замка (режим переключения 4 каналов)Пресс три раза: Режим блокировки (выбранный канал активен и очищается, если другой канал становится активным)(Эти инструкции предоставлены Манфредом, спасибо Манфреду)
Приложений 1. Беспроводной Выключатель питания, розетка, переключатель дистанционного управления, модуль приемника,2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленная дверь открывалки, доводчики системы управления3. Безопасность, системы наблюдения, товары для домашней безопасности, электрические двери, Хост сигнализации, сигнализация4. Управление комнатами, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио, дистанционное управление электрическими дверями, пульт дистанционного управления двери гаража, выдвижные двери дистанционного управления, ворота дистанционного управления, раздвижные двери5. Продукция умный дом, дистанционное регулирующая завеса, дистанционное MP3, аудио









Выбор антенны Описание   Общее применение режим Для общего режима применения антенна может непосредственно принять общие спецификации с рынка; Конкретная информация:Ядро антенны диаметром проводника (включая антенную кожу): 1,0 мм, (за исключением кожи антенны): 0,5 мм;Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм;Диаметр обмотки антенны (включая антенную кожу): 5 мм;Количество поворотов намотки: 15 поворотов   В схематический Рисунок:     Специальный расширенный режим   Общий режим приложения не может удовлетворить, если вам нужно больше расстояния связи, поэтому специальный расширенный режим может получить более дальнее расстояние связи, и конкретную информацию следующим образом:   433 МГц Антенна   Ядро антенны диаметром проводника (включая антенную кожу): 1,0 мм; (за исключением кожи антенны): 0,35 ммДлина провода сварного конца: 12 ммДиаметр обмотки антенны (за исключением кожи антенны): 3,0 мм;Количество оборотов намотки: 26 оборотов; длина намотки: 36 мВ схематический Рисунок:
