Настольная печь для пайки методом оплавления припоя машина T-962A SMT промышленности

1. Описание T962A:

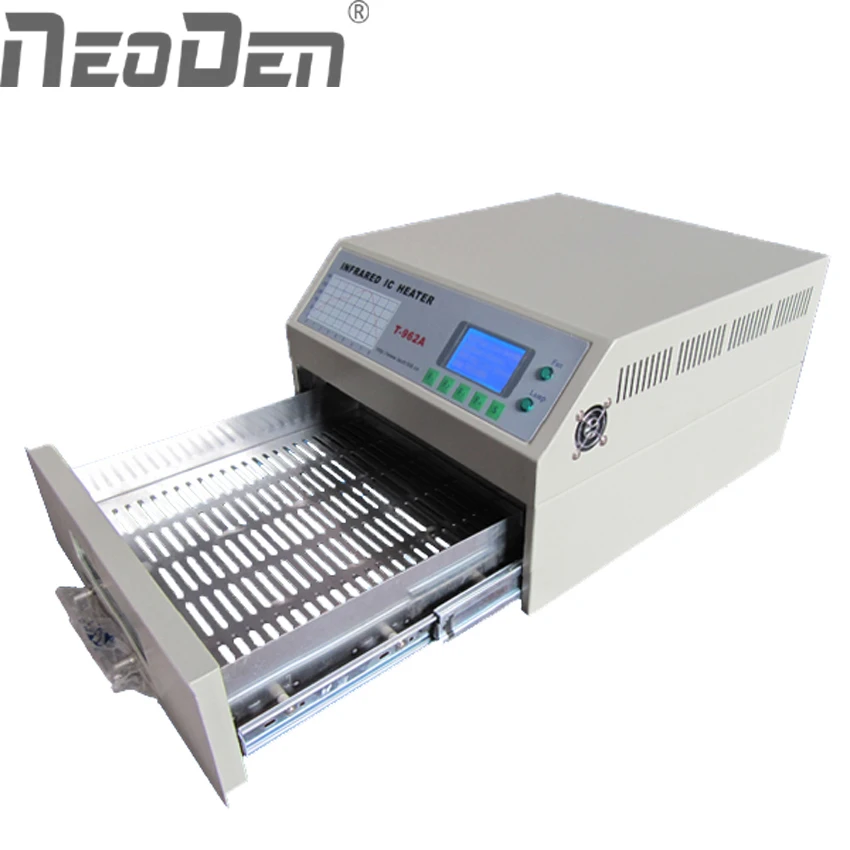

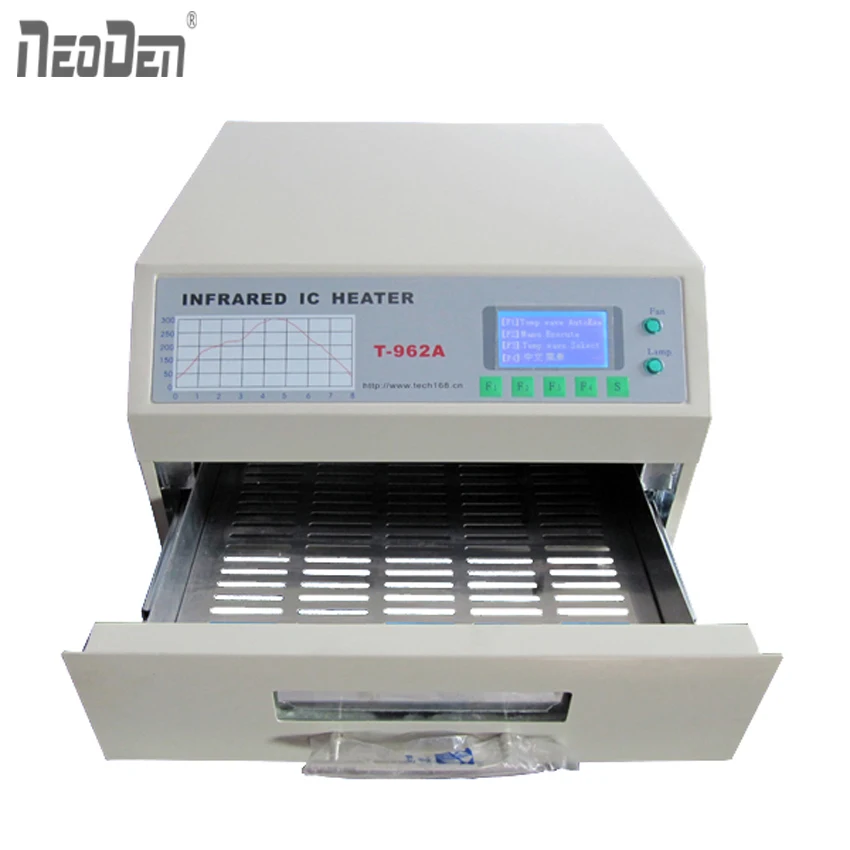

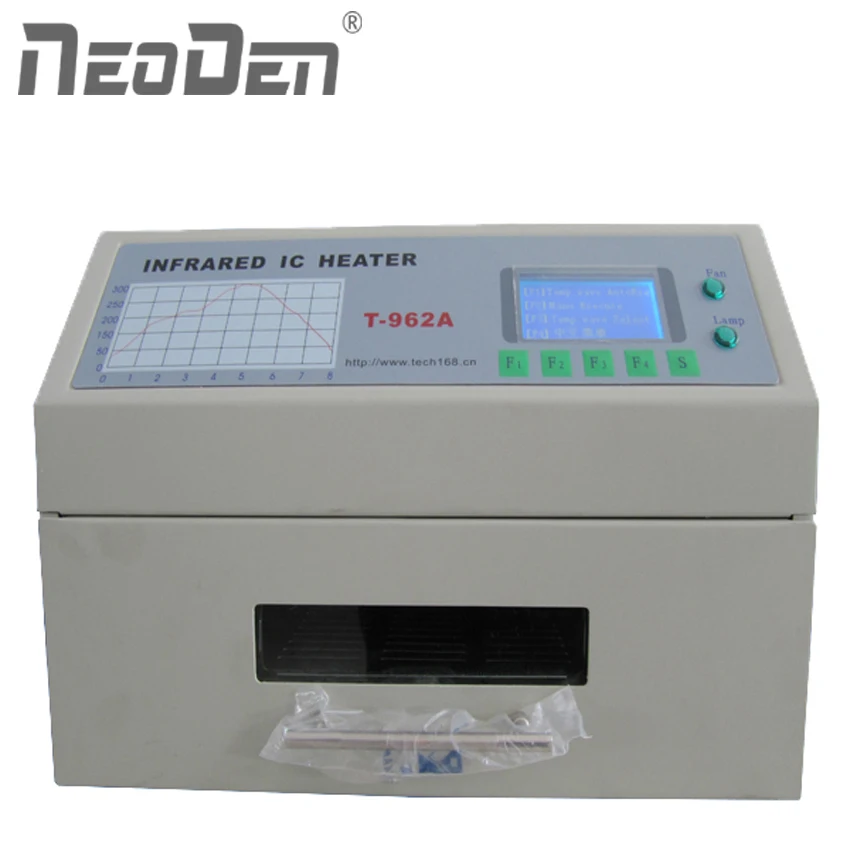

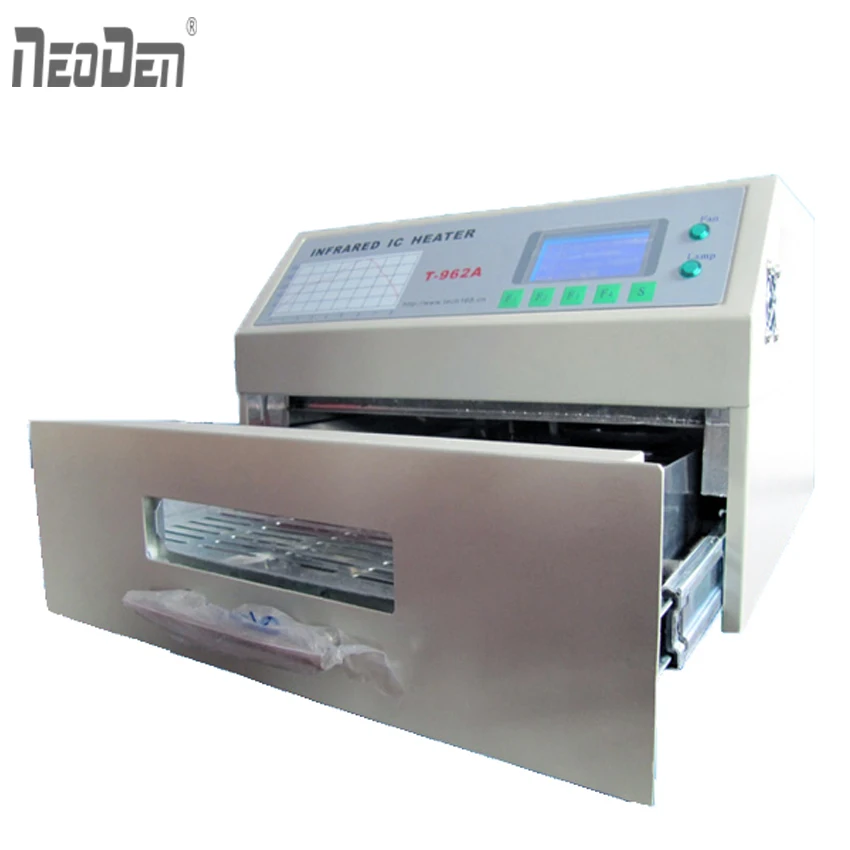

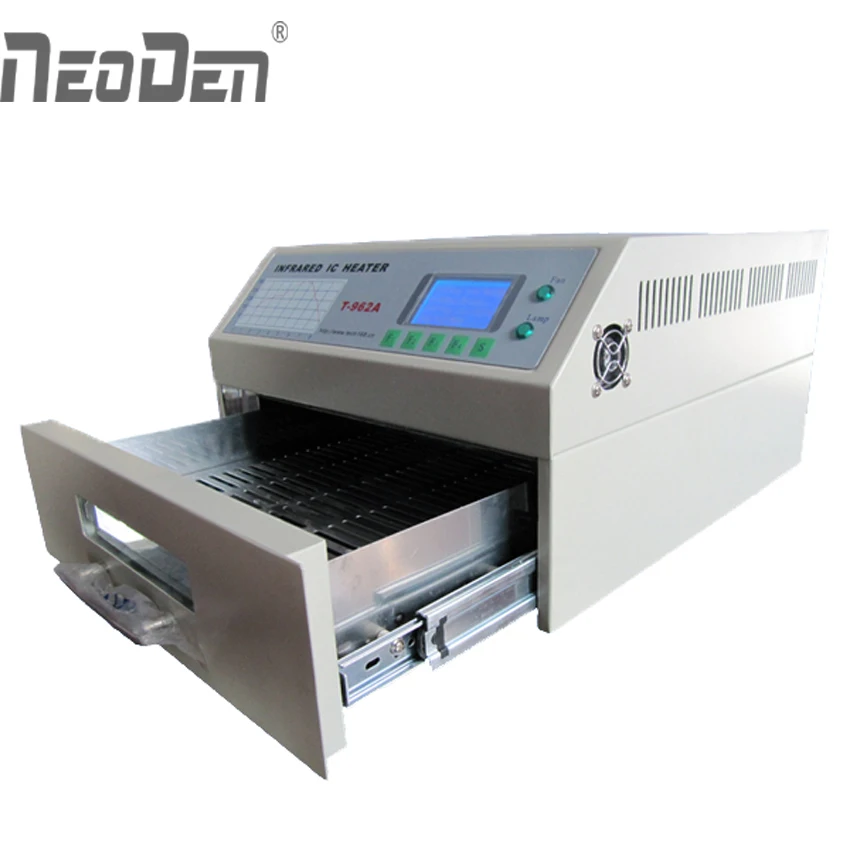

Инфракрасный IC НАГРЕВАТЕЛЬ T962A является микропроцессором, контролируемым оплавлением печи. Он используется для эффективной пайки различных SMD и BGA компонентов. Весь процесс пайки может быть завершен автоматически, и он очень прост в использовании. В этой машине используется Мощное инфракрасное излучение и циркуляция потока горячего воздуха, поэтому температура остается очень точной и равномерно распределена.

Оконный ящик предназначен для удержания рабочей части и обеспечивает безопасные методы пайки и манипулирование SMD/сумкой и другими маленькими электронными частями, установленными на сборке PCB. T962A может использоваться для автоматической переработы припоя для исправления плохих стыков припоя, удаления/замены плохих компонентов и завершения небольших инженерных моделей или прототипов.

2. Особенности

(1) большая Инфракрасная паяльная зона

Панель ящика: 300*320 мм; Это значительно увеличивает диапазон использования этой машины и делает ее экономичной.

(2) выбор различных циклов пайки

Параметры восьми циклов пайки предварительно определяются, и весь процесс пайки может автоматически завершиться от предварительного нагрева, замачивания и оплавления до охлаждения.

(3) Специальный нагрев и выравнивание температуры со всеми дизайнами

Использует до 1500 Ватт энергоэффективного инфракрасного нагрева и циркуляции воздуха для повторного потока припоя.

(4) Эргономичный дизайн, практичный и Легко управляемый

Хорошее качество сборки, но в то же время светильник вес и небольшой след позволяет T962A, которые могут быть легко скамейки расположены транспортировки или хранения.

(5) Большое количество доступных функций

T962A Может припаять большинство поверхностных или двухсторонних печатных плат мелкие детали, например чип, SOP, PLCC, QFP, BGA и т. Д. Это идеальное решение для переделки от одиночных пробежек до по требованию мелкосерийного производства.

Технические параметры

3. Выбор волнового цикла

После того, как мы предоставим восемь различных волн, пожалуйста, выберите один согласно вашему запросу. Нажмите F1/F2, чтобы выбрать различные волны, нажмите F3, чтобы посмотреть различные параметры волны, нажмите 4, чтобы подтвердить выбранную волну.

Волновой, использовать то же самое с 85Sn/15Pb 70 Sn/30Pb

Волна два, используйте то же самое с 63Sn/37Pb 60 Sn/40Pb

Волна три, используйте то же самое с Sn/Ag3.5; Sn/Cu 75 Sn/Ag4.0/Cu.5

Волна четыре, используйте то же самое с Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0

Волна пять, используйте то же самое со стандартом Красной резинки, чтобы повернуть температурную волну, Heraeus PD955M.

Волна шесть и семь и восемь, используйте то же самое с печатной платой возвращается, чтобы исправить и т. Д.

Волна семь и восемь, используйте то же самое с настройкой волнового цикла самостоятельно.

4. Инструкции по эксплуатации

(1) поместите продукт для работы в ящике, закройте ящик и нажмите F1 для включения. Автоматическая производительность позволяет выбрать тепловую волну, показывает текущее время работы, температуру введения и температуру измерения на ЖК-экране, а также волну формы автоматического формирования заказа.

(2) весь процесс находится под вашим контролем и контролем, вы можете увидеть продукт через окно ящика, и вы можете увидеть данные на ЖК-экране. Если волна не достигает желаемого результата, измените данные самостоятельно в любое время.

(3) предварительно настроенный волновой цикл зависит от температуры, необходимой для пайки. Вы можете предварительно настроить другой волновой цикл в соответствии с вашими потребностями.

(4) в процессе вы можете нажать кнопку «S», чтобы остановить; Когда закончите, вытяжной вентилятор будет работать автоматически для охлаждения;

Вы также можете включить вытяжной вентилятор.

(5) Если возникнут какие-либо ошибки или дефекты после завершения пайки, вы можете продать его снова автоматически, или вы можете продать его вручную.

5. Рекомендации по эксплуатации:

(1) чтобы удовлетворить потребность пайки с обеих сторон печатной платы, в машине есть специально разработанный вентиляторный канал. Когда обе стороны PCB имеют большую разницу в температуре, он может продавать патч в одной стороне, и в то же время, он может держать другую сторону PCB также. Чтобы удовлетворить пайки небольшой платы, пожалуйста, предварительно Положите печатную плату в размер 10 см х 10 см, при пайке небольшой доски и паяльного шара. Это сделает эффект пайки очень хорошим.

(2) при использовании машины, пожалуйста, предварительно нагревайте его, если окружающая среда имеет низкую температуру или высокую влажность. Метод:

После выбора волнового цикла, запустите машину с ничего в ящике в первый раз.

(3) внимание: Эта машина не может использоваться для припоя компонентов (например, чипы с металлической инкапсуляцией сильного светоотражающего материала) И «пластиковая вилка в плате», которая не может нагреваться до температуры 250 градусов по Цельсию.

(4) для измерения температуры машины Используйте стандартный термометр. Закрепите зонд на лицевой стороне печатной платы (убедитесь, что он находится на лицевой стороне правильного пути), затем поместите печатную плату в ящик, закройте ящик. Таким образом вы получите фактическую температуру.

6. Ежедневное техническое обслуживание:

(1). Всегда держит ящик чистым

(2). Периодически чистите смотровое окно ящика.

7. Предостережение

(1) после использования, не выключайте питание мгновенно. Перед выключением убедитесь, что машина достаточно остывает.

(2) Убедитесь, что устройство находится в очень хорошо проветриваемом помещении.

(3) Отсоедините устройство от сети, когда не используется в течение длительного времени.

(4) Не открывайте и не демонтируйте корпус машины.
