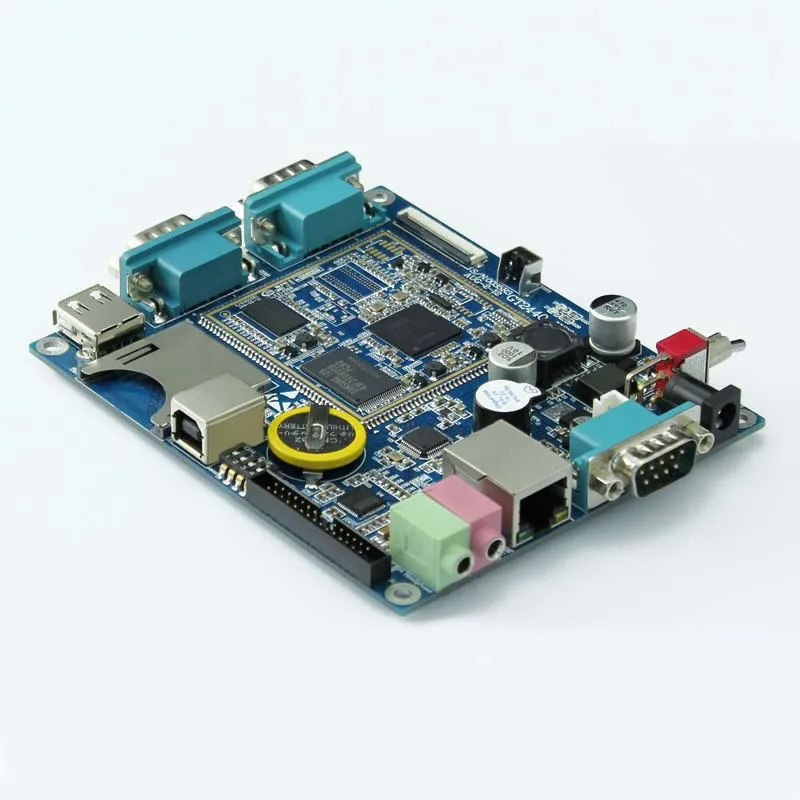

Системная плата промышленного контроля ARM9 встроенная промышленная панель

Системная плата промышленного контроля ARM9 встроенная промышленная панель

Характеристики продуктаПроцессор S3C2416XH-40 ARM926EJ, основная частота 400 МГцВысокая производительность памяти DDR2 поддерживает 64 МБ/128 МБ на борту 256 Мб SLC FlashПлата 3 DB9 последовательный порт, 1 TTL последовательный портНа плате Расширенная звуковая карта WM8753 и 100M/10M Адаптивная сетевая карта1 стандартные интерфейсы sd-карты на плате1 дорожное USB 2 устройство 1 дорожное USB 1,1 хостОсновная плата расширяет общие интерфейсы, чтобы обеспечить комплексную посылка разработки, и пользователи должны только фокусироваться на разработке приложений.Обзор продуктаВстроенная Промышленная материнская плата GT6805, основная часть стандартного основного модуля обработки GT2416, основной модуль использует процессор S3C2416, процессор является зрелым высокопроизводительным и недорогостоящим процессором, запущенным Samsung corp. ядро ARM926EJ, основной Частотный транспортный режим 400 МГц. Поддержка памяти DDR2, интеграция TFT контроллера и 2D графического ускорителя. Конструкция PCB основного модуля полностью отражает электромагнитную совместимость. Чтобы обеспечить стабильность основного модуля для удовлетворения потребностей промышленного оборудования, вся доска принимает 8 слоев высокой плотности золото опускается на дно технологии PCB для того, чтобы обеспечить целостность высокоскоростной сигнал. Профессиональный дизайн цепи, отличная печатная плата, использование высококачественной печатной платы, так что она имеет превосходную стабильность; В то же время, партия и полностью автоматизированная заплата машина производства, эффективно обеспечивает соответствие качества продукции.GT6805 материнская плата промышленного управления, богатый внешний порт, сетевой порт, звуковая карта, USB, RS232, LCD, sd-карта, GPIO и другие интерфейсы были интегрированы на основной плате, В основном для удовлетворения требований пользователей общего стандарта. На плате 24-битный цифровой ЖК-интерфейс, пользователи могут подключать различные размеры ЖК-дисплея и сенсорного экрана в соответствии с требованиями.GT6805 промышленная основная плата управления, подходит для контроля промышленного оборудования, сбора данных о мощности, медицинского оборудования, автомобильного интеллектуального электронного оборудования, сервера связи, интеллектуальной мебели, безопасности, парковки, Интернета вещей, электронная оплата и другие высокие требования к стабильности, особенно подходит для применения интерфейса человека и компьютера.GT6805 промышленная плата управления поддерживает такие операционные системы, как WINCE 6,0/LINUX 3.4.4, и предоставляет пакеты разработки SDK для пользователей. Пользователям нужно только сфокусироваться на разработке приложений, не обращая внимания на основной драйвер и разработку оборудования.Спецификация продуктаПроцессор-Samsung S3C2416XH-40, ARM926EJ, основная частота-400 МГц.Память: высокопроизводительная память DDR2 поддерживает 64 МБ/128 МБ (опционально)Вспышка: MLC/SLC Nand Flash совместима с 256 Мб SLC FlashСерийный порт: Интегрированные 4 высокоскоростные серийные Материнские платы, внешний 1 RS232 последовательный порт s, 2 TTL последовательный порт s.Аудио: Расширенный WM8753 звуковая карта, 1 МК входные гнезда, 1 аудио выход розетки (при производстве всех изделий используется технология с применением стандартный 3,5 мм гнездо).Сеть: высокопроизводительная промышленная сетевая карта 100M на материнской плате поддерживает адаптацию 100/10M.USB устройство: 1 дорожное USB 2 устройство гнездо является стандартным USB B родительский интерфейс.Хост USB: 1 дорожный хост-разъем USB 1,1-это стандартный родительский интерфейс USB A.Интерфейс sd-карты: 1 самотечная стандартная sd-картаЖК-дисплей интерфейс: интерфейс FPC ведет ко всем кабель для передачи данных, поддержка 3,5 дюймов, 4,3 дюймов, 7 дюймов, 10,2 дюймов и других размеров на тонкопленочных транзисторах на тонкоплёночных транзисторах цвет ЖК-дисплей.Сенсорный экран интерфейс: Поддержка 4 провода резистивный экран интерфейсЧасы RTC: внутренние интегрированные часы в режиме реального времени (мощность часов RTC 3 В), встроенная резервная батарея RTC может работать более 3 лет после выхода из строя питания.Зуммер: 1 зуммер на плате используется для сигнализации или подсказки звука.Интерфейс GPIO: Встроенный 1 30Pin 2,0 мм IDE интерфейсы, рисование общих интерфейсов и GPIO для облегчения расширения пользователя.Источник питания: основная плата имеет высокопроизводительный регулятор напряжения, поддерживает входную мощность DC9 ~ 24 В, поддерживает обратное соединение, защиту группы импульсов и т. д.Размер: Размер печатной платы 120 мм x 100 ммМощность Потребляемая мощность: Максимальная Мощность в Главная плата составляет менее 2,5 WПечатная плата: проводка соответствует требованиям промышленной электромагнитной совместимости.Температура: -20 ~ 70 C (работа) -30 ~ 80 C (хранение и транспортировка)Влажность: от 20% до 90% без конденсации (работы) от 15% до 95% без конденсации (хранение и транспортировка).
