Паяльная паста для ремонта микросхем ручной принтер шелкографии печатная машина

Чип Ремонт паяльной пасты принтер ручной шелкография принтер красный клей печатная машинаZB3040HРазмер печати250х400мм

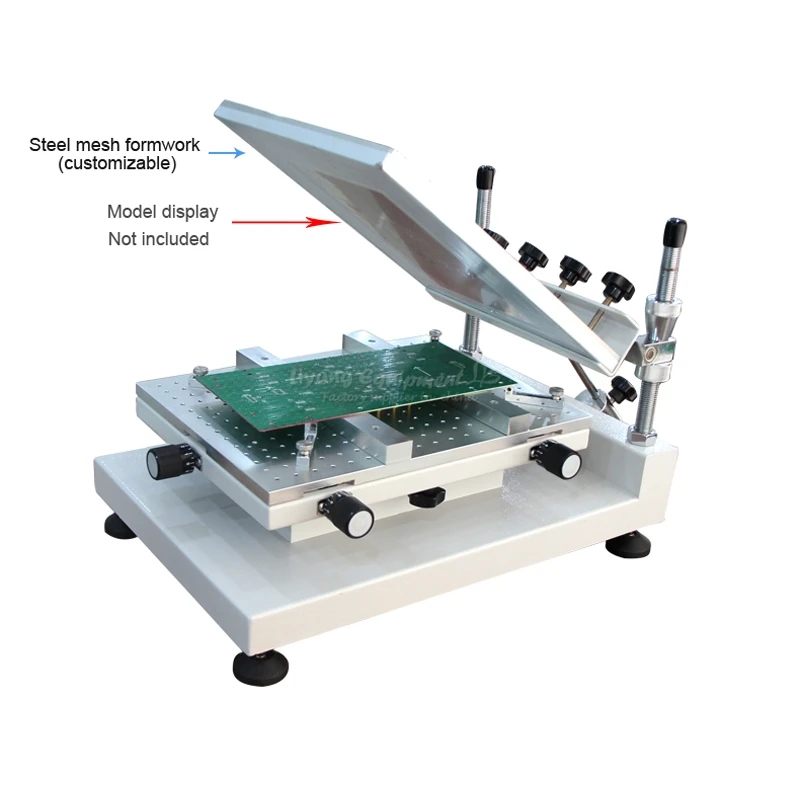

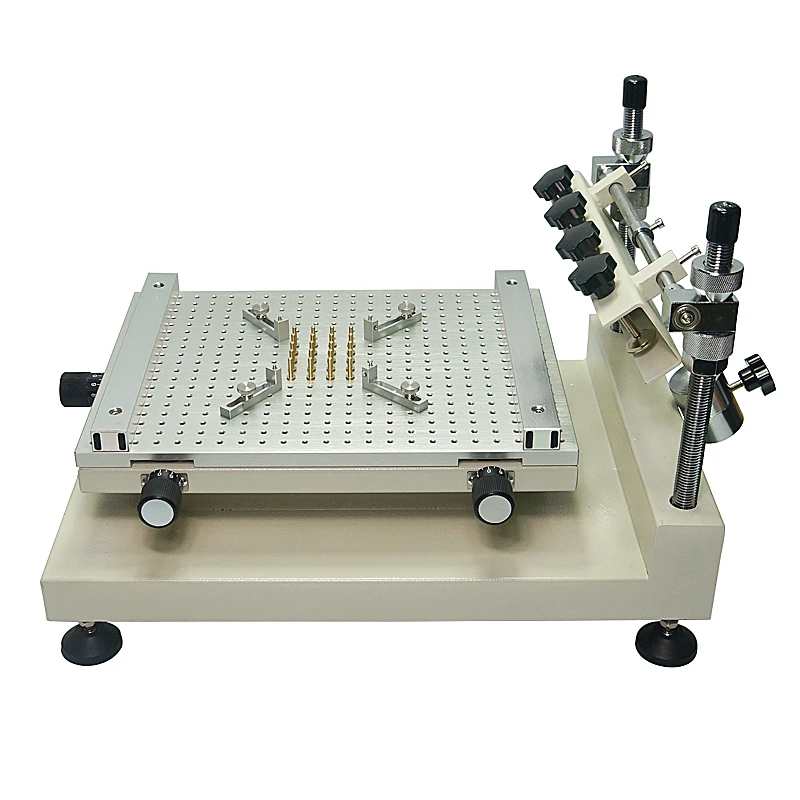

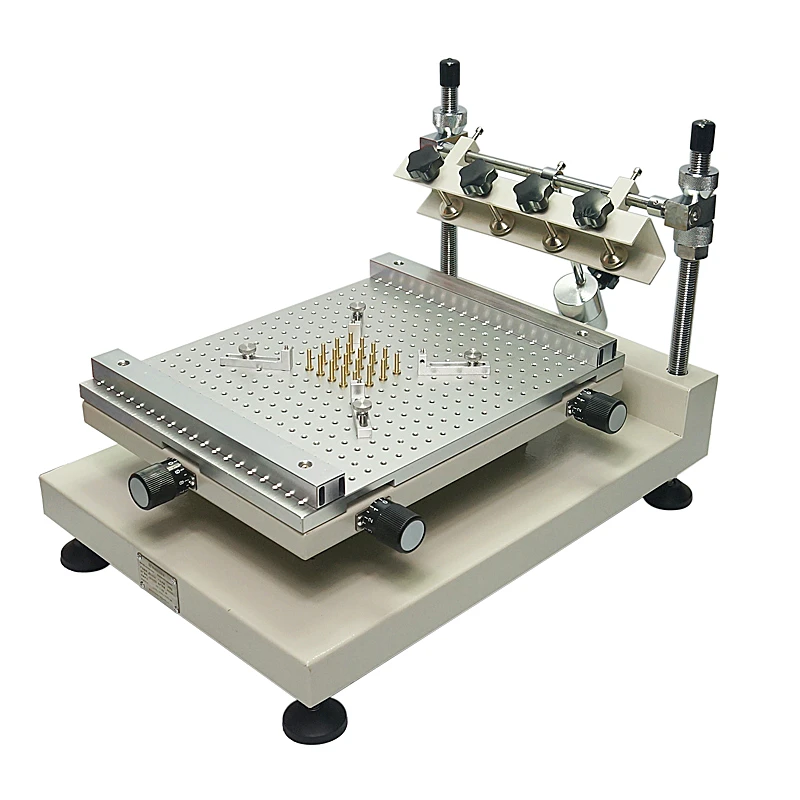

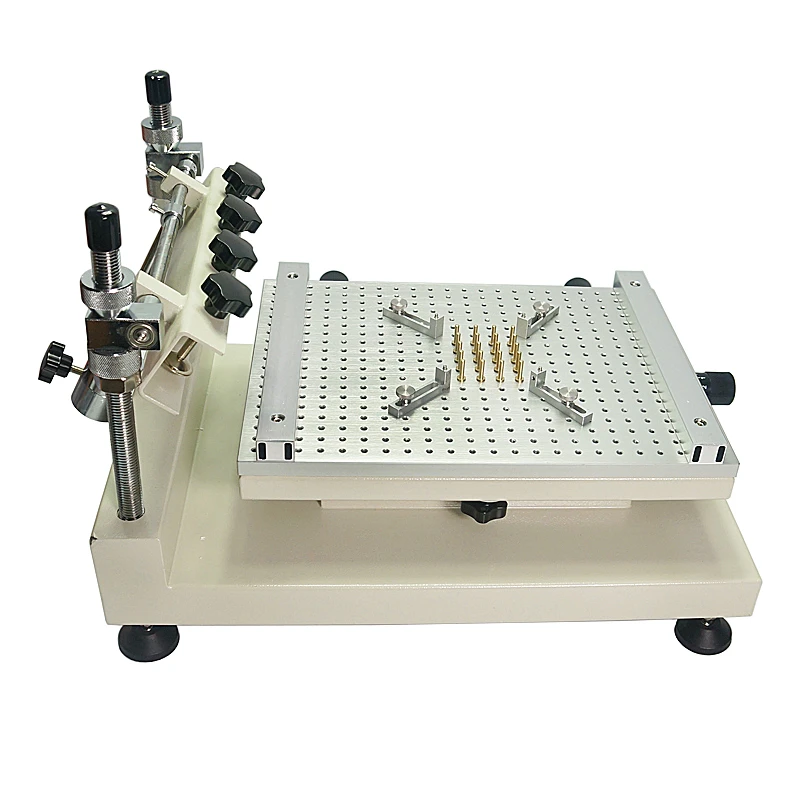

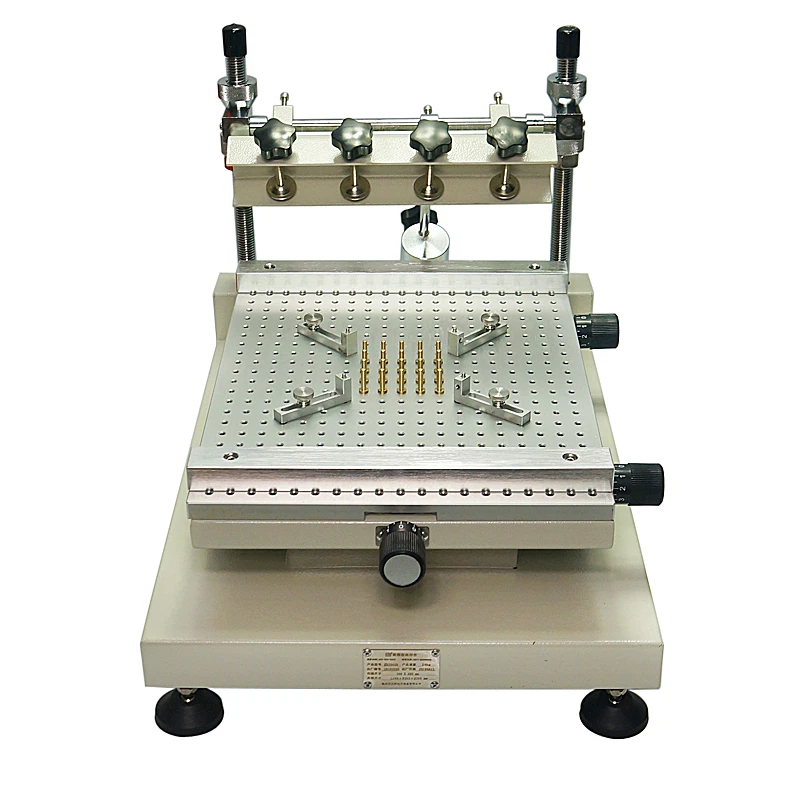

Печатная машина для шелкографии ZB3040H

Введение продукта:

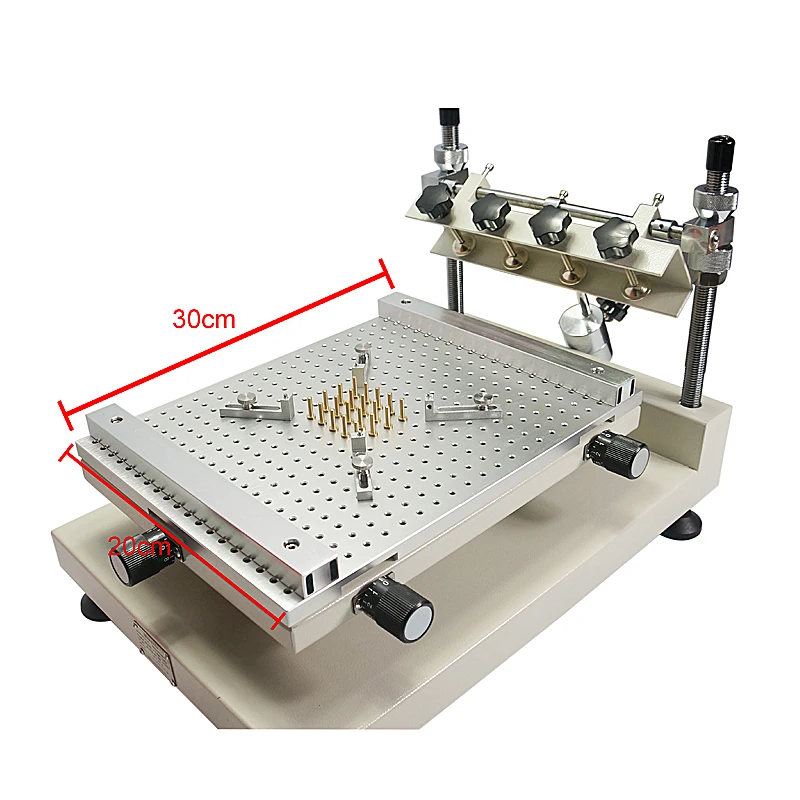

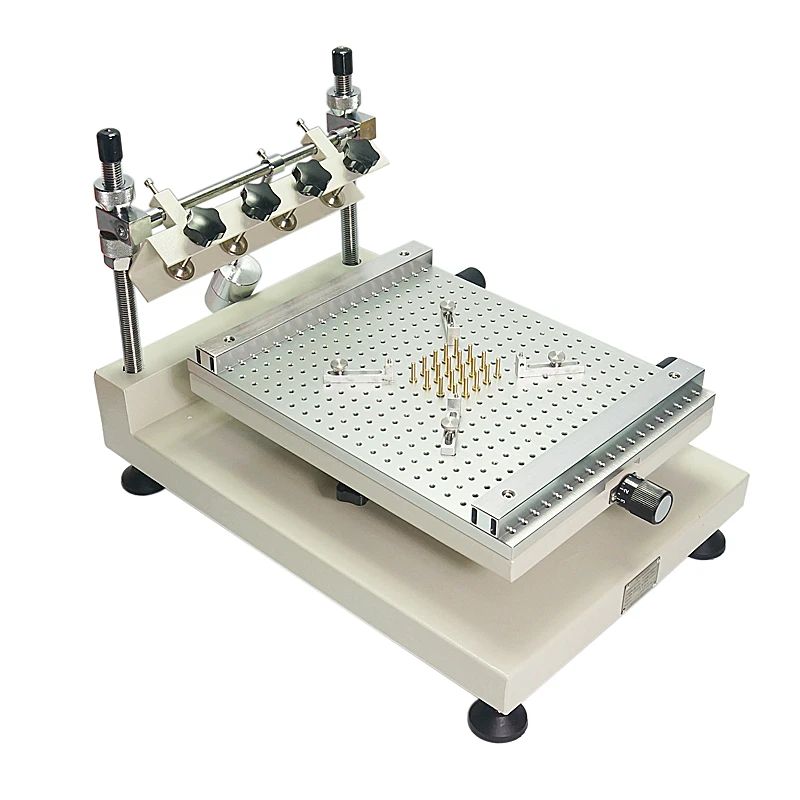

ZB3040H точный шелкография в основном для односторонней пасты для печатной платы или красного клея, Рабочая платформа выбирает высококачественную алюминиевую доску с отверстием для позиционирования сот, плинтус изготовлен из толстой стали, Сварочная форма, прочный, прочный.

Штырь позиционирования используется в печатной плате, фиксированный стержень и фиксированная пластина расположены так, чтобы быть удобным для позиционирования и гарантировать точность повторной работы

Режим коррекции перемещается стальной сеткой и регулируется микро-регулировкой оси X и Y печатной платформы

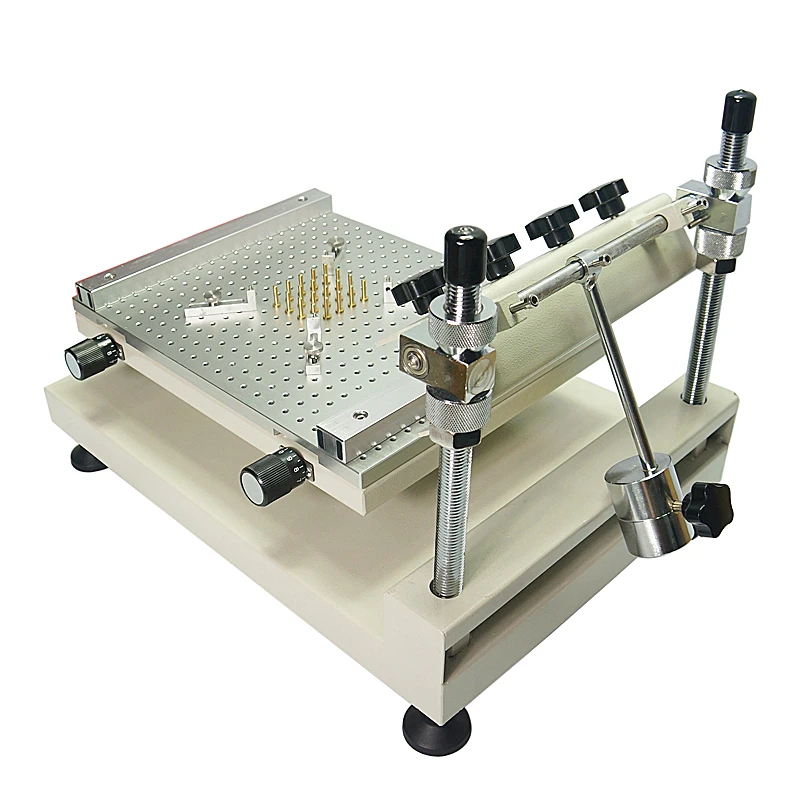

Стальная проволочная рама принимает спиральную винтовую планку, которая может регулировать высоту вверх и вниз, чтобы контролировать толщину печатной платы и количество печатной пасты

Экран печати фиксируется 4 рукояткой с напорной пластиной, и он быстрый и прочный

Установка:

Снимите упаковку, внимательно прочитайте инструкции и поддерживайте положение основного шасси обеими руками. Поднимите главный двигатель и поместите хост в правильном направлении. Земля требует твердого и гладкого места

Отрегулируйте основание с четырьмя регулируемыми ножками, чтобы вся машина оставалась горизонтальной и стабильной

Установите печатную пластину, отрегулируйте положение и угол баланса веса и фиксированной ручки, чтобы печатная пластина всегда была в подходящем положении угла

Эксплуатация:

Шаг 1: Снимите печатную плату и поместите на четыре позиционирования, поверните ручку регулировки высоты, чтобы сделать модуль печати и контакт печатной платы, а затем Отрегулируйте игла для позиционирования, сделайте печатное отверстие шаблона печати в соответствии с печатной поверхностью печатной платы, фиксированная четыре игла для позиционирования

Шаг 2: в соответствии с положением размера печатной платы и компонентов платы, установив соответствующую наперсток между четырьмя игла для позиционирования и отрегулируйте ручку регулировки оси X и Y, поверхность печати и отверстие печатной платы шаблон печати точное позиционирование, через фиксируемую ручку.

Шаг 3: в соответствии с печатной платой удалите соответствующую паяльную пасту или Возьмите небольшое количество паяльной пасты, помещенной в шаблон (Примечание: паста должна быть полностью смешана после использования, И рекомендуется использовать автоматический миксер ZB500S температуры), В качестве шаблона используйте скребок с паяльной пастой в соответствующей униформе. Время для завершения операции, не повторная работа

Шаг 4: после печати, если количество паяльной пасты на печатной плате меньше или больше, зазор между шаблоном печати и печатной платой может быть отрегулирован ручкой регулировки высоты шаблона для контроля количества паяльной пасты, напечатанной на печатной плате

Шаг 5: печатная плата завершена, избыточная паяльная паста должна быть помещена в другой контейнер, не может быть возвращена к оригинальной неиспользованной паяльной пасте, чтобы не повредить неиспользованную паяльную пасту и шаблон печати и скребок для очистки, общее использование медицинской спиртовой очистки
