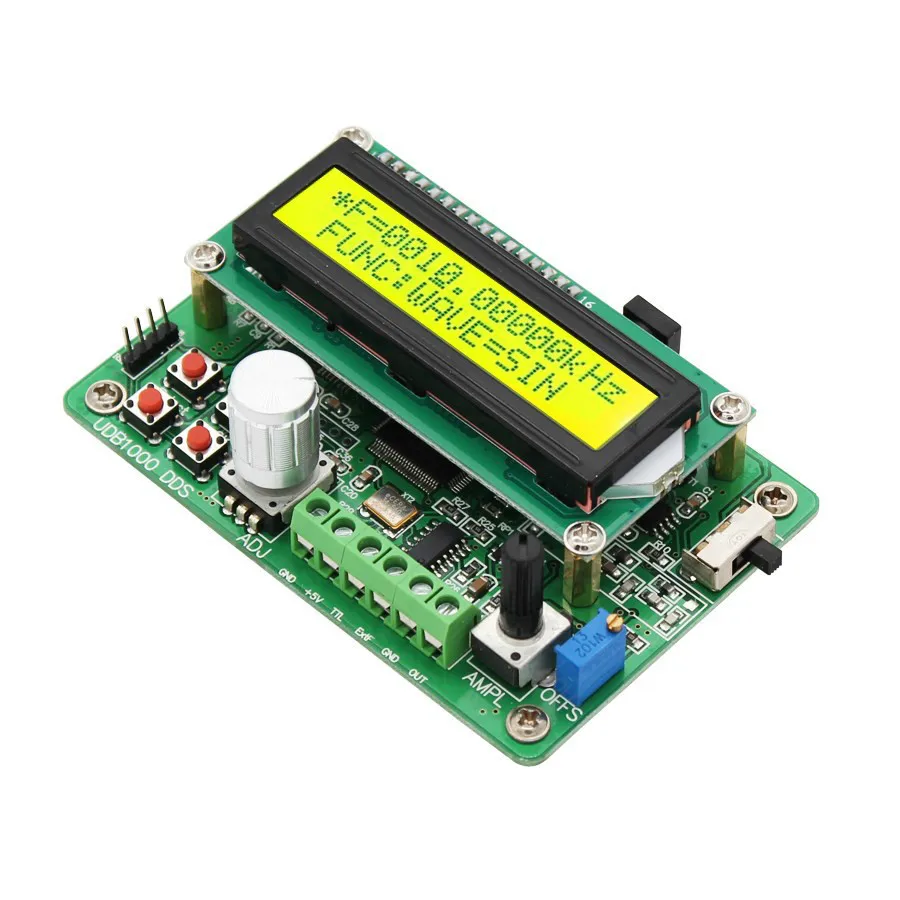

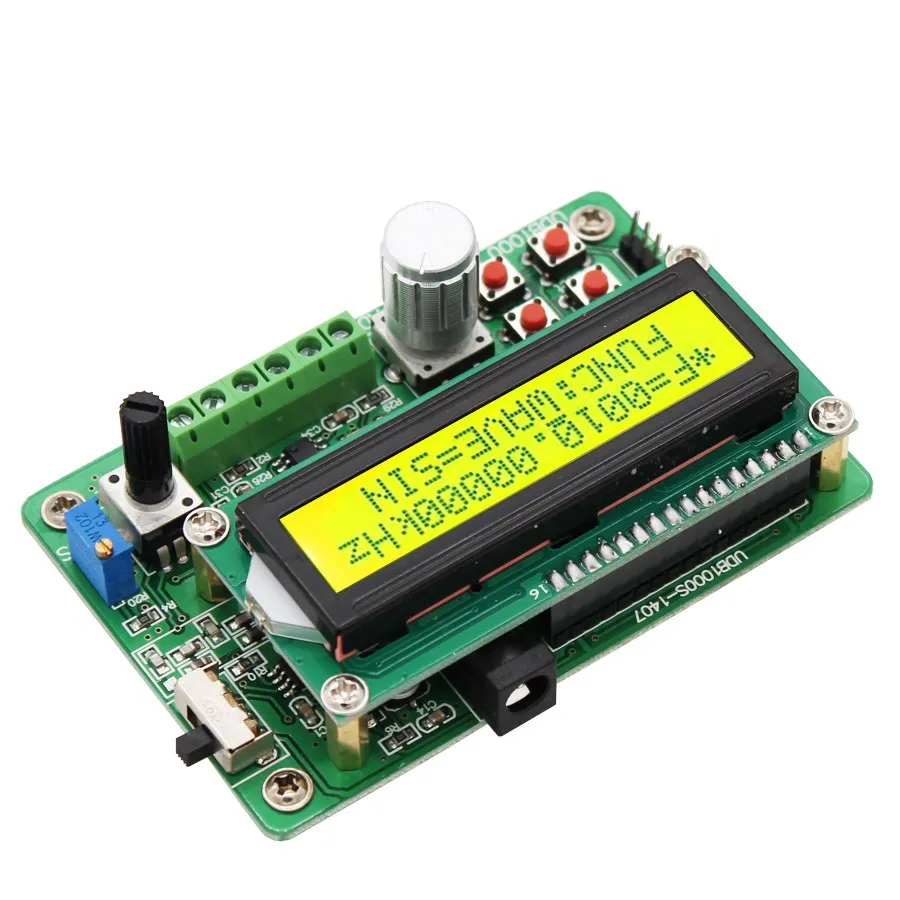

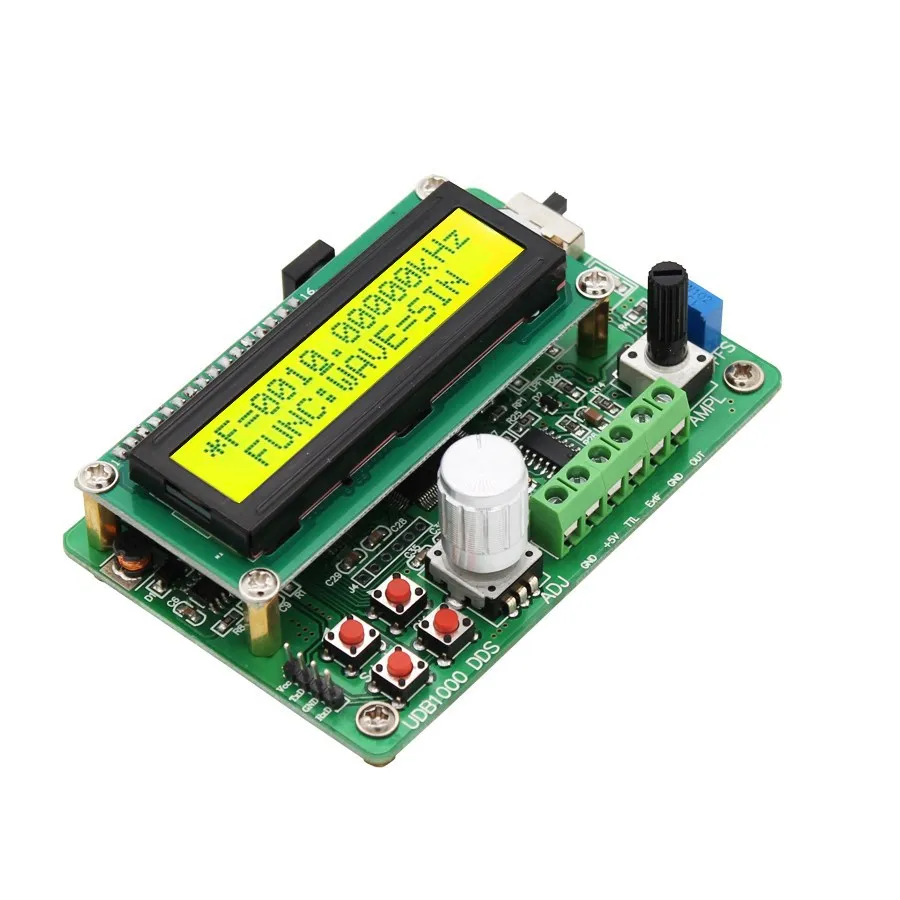

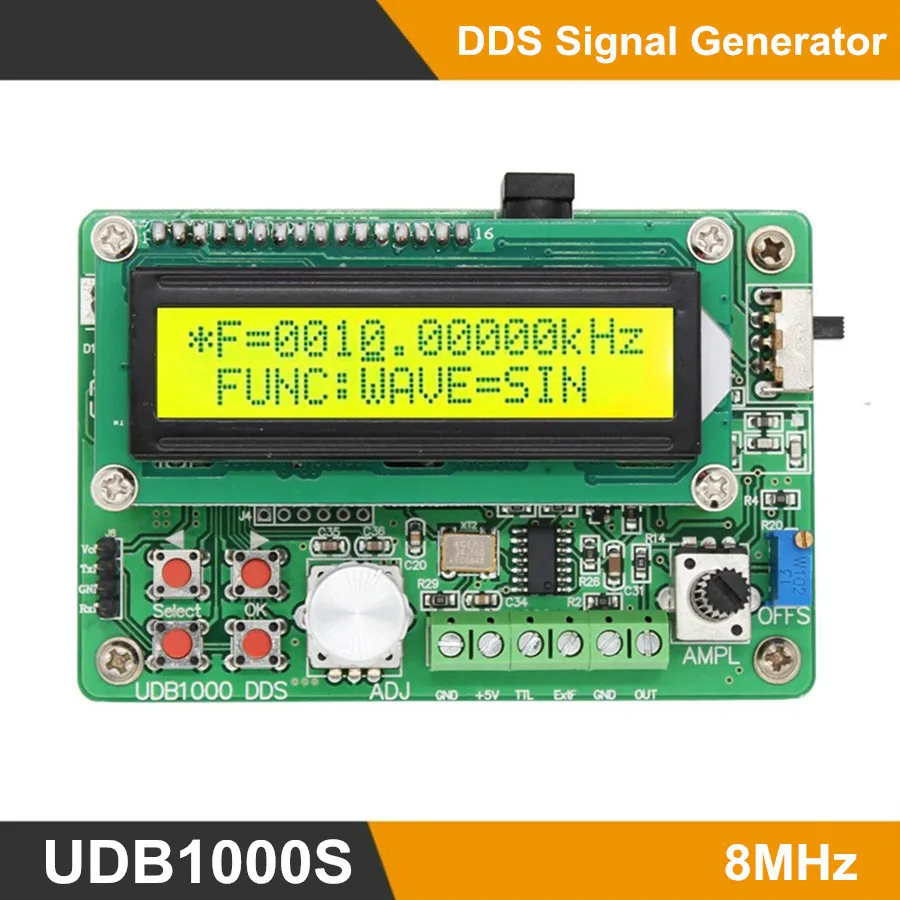

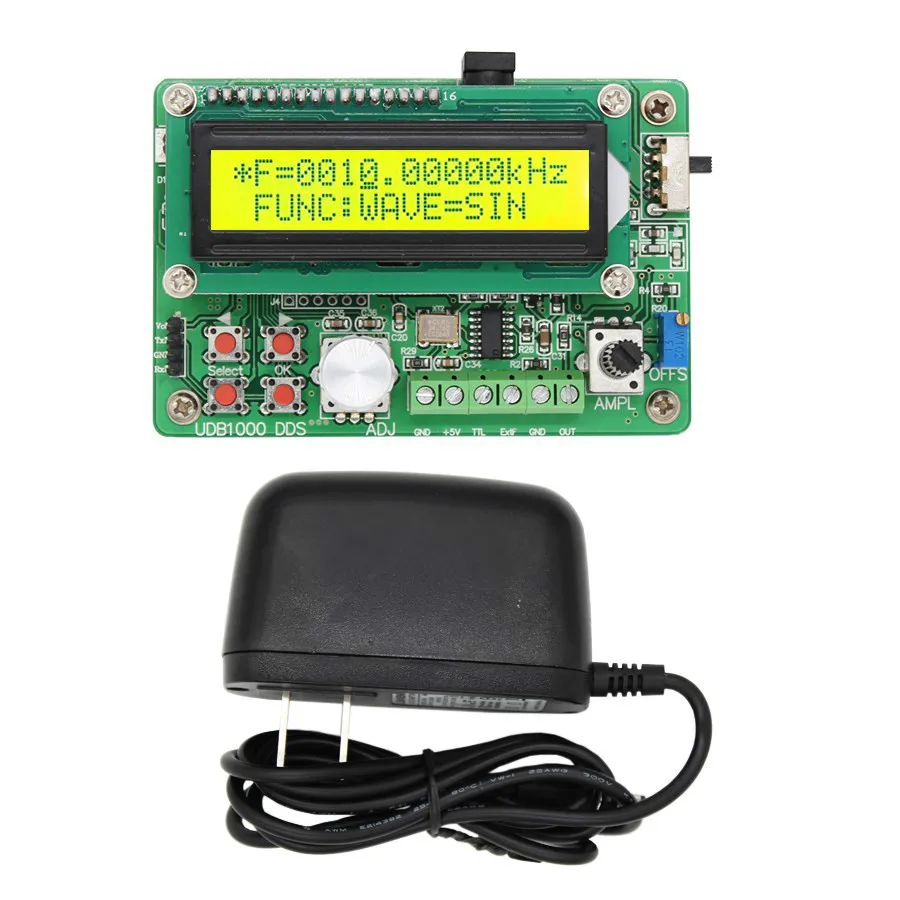

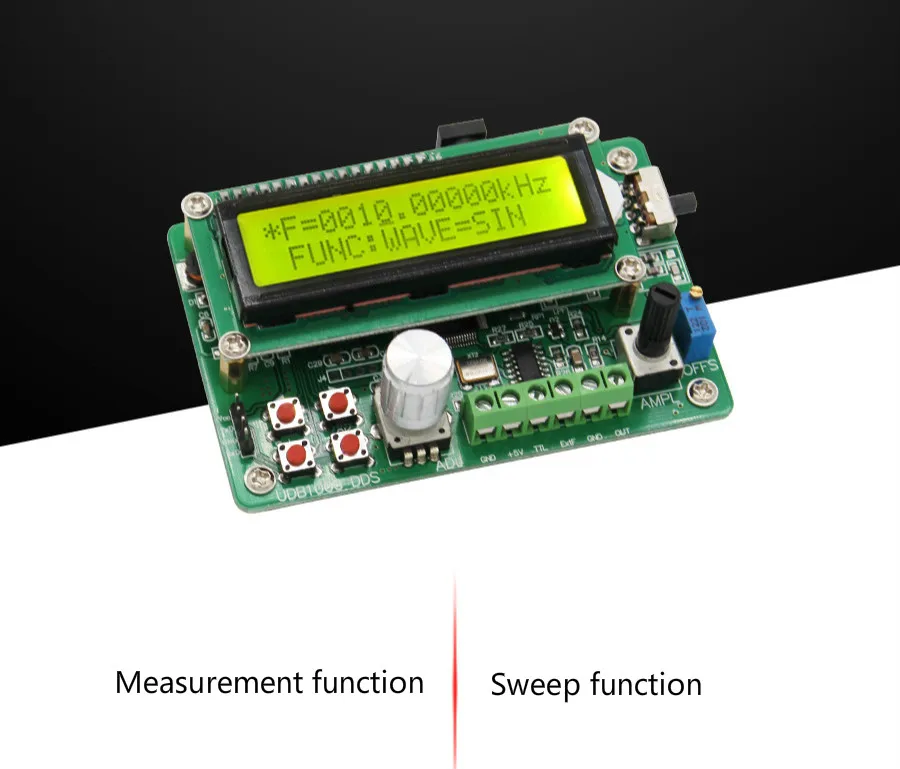

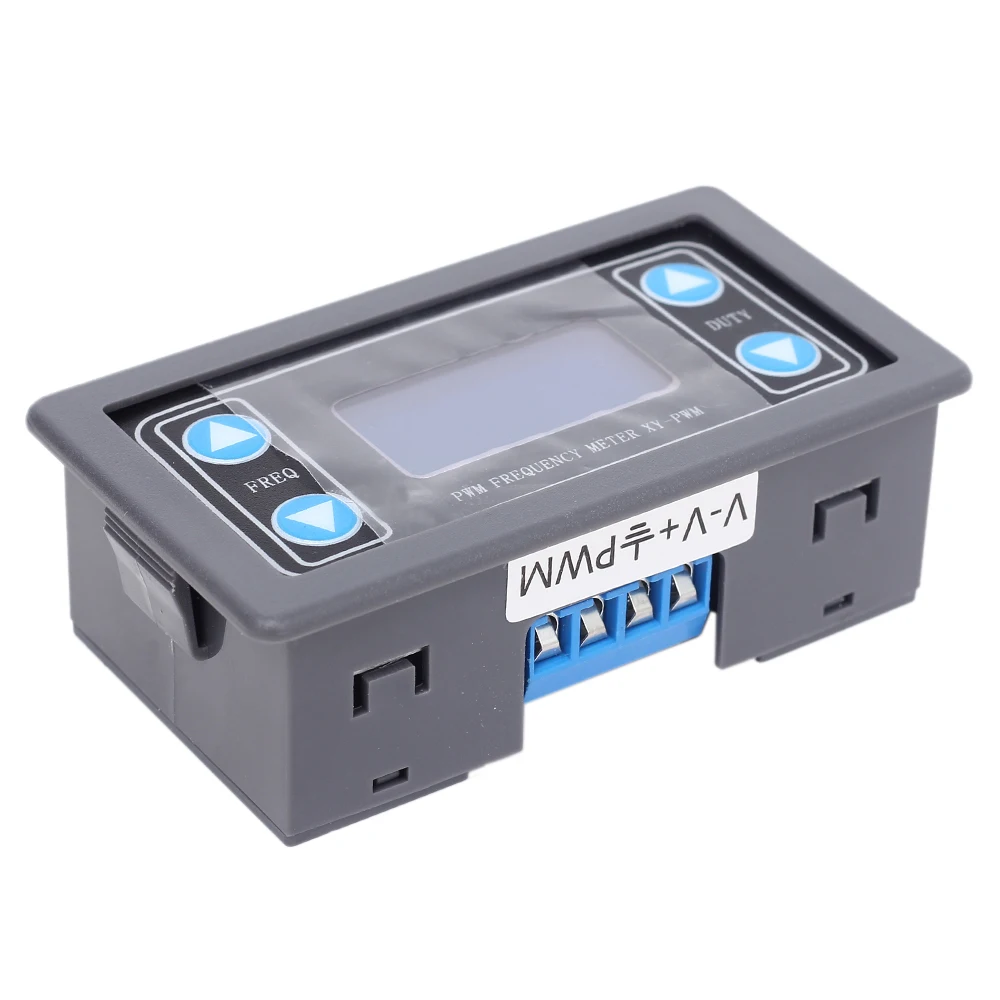

Modname = ckeditor 1. Инструментальный профиль серии UDB100xS-генератор сигналов, основанный на технологии прямого цифрового синтеза (DDS). Он разработан с FPGA. Он прост в использовании и имеет высокую стабильность сигнала. Он также имеет TTL выход и внешние функции измерения частоты. Выходной сигнал может регулировать амплитуду и смещение постоянного тока. Серия UDB100xS имеет функцию подметания частоты и может быть установлена произвольно. Фиксированный диапазон частот сканирования и время сканирования. Подходит для лабораторий, инженеров и энтузиастов. Две основные функции 1. Сигнал: он может выводить синусоидальную волну, Фанг Бо, треугольную волну и волну пилообразного камня. 2, измерение: прибор имеет функцию измерения частоты и подсчета. 3, сканирование: функция сканирования развертки, может реализовывать частотное сканирование; 4. Функция хранения и передачи: есть 10 наборов функций хранения параметров, M0 ~ M9, автоматическая Настройка данных M0. Три, технические индикаторы 1. Выход сигнала (1) Типы сигналов: Синусоидальная волна, Клык Бо, треугольная волна, и Ju Chibo. (2) Амплитуда выхода: ≥ 9Vp-p (без нагрузки) (3) Выходное сопротивление: 50Ω ± 10% (4) Смещение постоянного тока: ± 2,5 В (5) Диапазон частот: 0,01 Гц ~ 8 МГц (UDB1008S) (6) разрешение частоты: 0,01 Гц (7) Стабильность частоты: ± 1 × 10-6 (8) точность частоты: ± 5 × 10-6 (9) искажение синусоидальной волны: ≤ 0.8% (Контрольная частота 1 кГц) (10) линейность треугольной волны: ≥ 98% (0,01 Гц ~ 10 кГц) (11) время подъема и падения квадратной волны: ≤ 100 нс (12) квадратный волновой Рабочий цикл: 1% ~ 99% 2, TTL (1) Диапазон частот: 0,01 Гц ~ 8 МГц (UDB1008S) (2) Амплитуда:> 3Vp-p (3) Коэффициент выхода вентилятора:> нагрузка 20TTL. 3. Функция измерения (1) Диапазон подсчета: 0-4294967295 (2) Диапазон измерения частоты: 1 Гц ~ 60 МГц (3) Входная Амплитуда: 0.5Vp-p ~ 20Vp-p 4. Функция сканирования (1) диапазон сканирования: fM1 ~ fM2 (2) Входная Амплитуда: 0.5Vp-p ~ 20Vp-p 5. Хранение и передача (1) Количество: 10 (2) расположение: M0 ~ M9 6. Источник питания Постоянный ток: 5 В 7, Размер: длинный × Широкий × высокий 130 × 102 × 85 мм 8, вес: одна машина 260 г 9, Рабочая среда: температура:-10 ~ 50 C Влажность <80% Четыре, краткое описание 1. Наведите курсор влево или выберите для настройки элемента. 2. Изменение курсора или выбор элементов регулировки. 3. Выберите кнопку выбора, можно переключить между верхней и нижней экранами, & ldquo; * & rdquo; расположение проекта может быть изменено 4. ок когда & ldquo; * & rdquo; в первой строке нажмите & ldquo; OK & rdquo; переключаемый диапазон клавиш; когда & ldquo; * & rdquo; во второй линии, нажмите & ldquo; OK & rdquo; переключаемая форма сигнала. 5, ADJ Регулировка размера частоты. 6. Корректировка смещения. 7. AMP имеет большой диапазон регулировки. Пять, инструкции по эксплуатации (1) Загрузка 1. Доступ к питанию 5 В. Вы можете использовать адаптер питания DC5V, оборудованный в упаковочной коробке и линии подключения USB для поставки инструмента. 2. Включите выключатель питания и включите. (Два), инструкции по эксплуатации 1. Набор сигналов Серия UDB100xS может производить три типа волн, синусоидальных волн, клыков Бо и треугольных волн. Если вы хотите Переключить формы волны, нажмите & ldquo; выберите & rdquo; ключ, переключитесь на вторую линию, затем нажмите & rdquo; OK & rdquo; ключ для переключения сигналов. Среди них SIN соответствует синусоидальной волне, TRI соответствует треугольной волне, а SQR соответствует квадратной волне. При выходе синусоидальной волны ЖК-экран будет отображаться: F = 0010,00000 кГц * FUNC: WAVE = SIN Когда треугольная волна выводится, ЖК-дисплей будет отображаться: F = 0010,00000 кГц * FUNC: WAVE = TRI Когда отображается Выходная квадратная волна, ЖК-экран будет отображаться: F = 0010,00000 кГц * FUNC: WAVE = SQR 2, настройка частоты При настройке частоты левая и правая клавиши могут перемещать курсор влево и вправо, а поворотный переключатель кодировщика может регулировать значение соответствующего положения курсора. * F = 0010,00000 кГц FUNC: WAVE = SIN Как показано выше, на данный момент частота шага составляет 0,01 кГц. Когда “*” на первой линии, & ldquo; OK ”ключ может переключить блок отображения частоты (Гц, кГц и МГц). * F = 0010000,00 Гц FUNC: WAVE = SIN Частота Гц. * F = 0,01000000 МГц FUNC: WAVE = SIN Частота-МГц. 3. Установите рабочий цикл и нажмите & ldquo; выберите & rdquo; клавиатуру, нажмите & ldquo; * & rdquo; во второй строке нажмите правую кнопку, и она появится: F = 0010,00000 кГц * FUNC: DUTY = 50% Указывает, что интерфейс пришел в рабочий цикл. В этот момент роторный кодировщик может регулировать рабочий цикл. Порог синусоидальной волны недопустим. Рабочий цикл Fang Bo (SQR) может быть скорректирован между 1% ~ 99%, как показано ниже. F = 0010,00000 кГц * FUNC: DUTY = 50% F = 0010,00000 кГц * FUNC: DUTY = 80% Рабочий цикл треугольной волны (три) можно разделить на три типа: Стандартная треугольная волна, когда рабочий цикл составляет 50%, восходящая волнистая Пилообразная волна, когда рабочий цикл составляет более 50% и Нисходящая волнистая Пилообразная волна, когда рабочий цикл составляет менее 50%. F = 0010,00000 кГц * FUNC: DUTY = 50% F = 0010,00000 кГц * FUNC: DUTY = 51% F = 0010,00000 кГц * FUNC: DUTY = 49% 4. Функция подсчета Нажмите «выбрать», нажмите кнопку, поверните «*» ко второй линии, нажмите правой кнопкой мыши на функцию подсчета (FUNC: COUNTER). Импульсный сигнал может быть введен на входе измерения внешней частоты, значение отображения на экране, нажмите & ldquo; OK & rdquo; ключ может очистить 0 и считать снова. CNTR = 1246 * FUNC: счетчик 5. Функция измерения внешней частоты Нажмите & ldquo; выберите & rdquo; клавиатуру, поверните & ldquo; * & rdquo; ко второй линии, щелкните правой кнопкой мыши на внешнюю функцию измерения частоты (FUNC: EXT. FREQ). Он может измерять частоту входного сигнала от внешнего частотного входного терминала. EXTF = 9,998 кГц * FUNC: EXT. FREQ 6. Функция хранения Нажмите & ldquo; выберите & rdquo; клавиатуру, turn & ldquo; * & rdquo; во второй строке щелкните правой кнопкой мыши на функцию хранения (FUNC: SAVE). Функция хранения может хранить текущее значение частоты, форму волны тока и данные рабочего цикла во внутренней памяти для следующего вызова. Место хранения имеет 10 мест в 0 ~ 9 и выбирается путем регулировки кодировщика. После выбора места хранения нажмите кнопку & ldquo; OK & rdquo; для хранения, а нижний правый угол экрана отображается & ldquo; OK & rdquo; чтобы показать, что хранилище успешно. Если Вы сохраните текущие данные в положении 0, в следующий раз, когда вы начнете машину, он будет передан по умолчанию. Для серии UDB100xS с функцией развертки, M1 и M2 имеют особое значение. M1 представляет начальную частоту, M2 представляет частоту прерывания. Если требуется функция развертки, следует установить значения M1 и M2 и fM2 & gt; fM1 должен быть гарантирован. F = 0012,32000 кГц * FUNC: SAVE = 0 F = 0012,32000 кГц * FUNC: SAVE = 0 OK Установите место хранения «0» и сохраните 7. Функция передачи Нажмите & ldquo; выберите & rdquo; клавиатуру, перемещение & ldquo; * & rdquo; во второй строке щелкните правой кнопкой мыши, чтобы позвонить в функцию параметра хранения (FUNC: загрузка), специфическая операция аналогична экономии, больше не повторяется. 8. Функция развертки Нажмите «выбрать», нажмите кнопку, поверните «*» ко второй линии, нажмите правой кнопкой мыши на функцию развертки (FUNC: sweep). Функция по умолчанию функции sweep-STOP. Если вам нужно начать сканирование, нажмите & ldquo; OK & rdquo; и частота выходного сигнала будет непрерывно изменяться от fM1 до fM2. Частота M1 и M2 должна быть установлена с помощью функции сохранения, и время сканирования должно быть установлено с помощью функции времени. 9, TTL Выходной порт TTL прибора может синхронизированно выводить ту же частоту TTL сигнала. 10. Коммуникация USB к TTL источнику сигнала питания, выделенному компьютерному подключению, определение последовательности данных: красный + 5 В, Черный GND, зеленый TXD, белый RXD. Красный-это соединительная головка VCC, которая используется для + 5 В источника питания. Если источник питания недостаточен, красное соединение может быть отключено, а затем адаптер питания используется для источника питания. Кроме того, зеленый TXD и белый RXD должны обменять соединение при подключении наших продуктов, то есть белый RXD соединяет наши продукты TXD, зеленый TXD соединяет наши продукты RXD. Шесть, внимание и техническое обслуживание 1, чтобы убедиться, что входной адаптер питания верен, машина принимает DC5V адаптер питания. 2. Рабочая temperature-10-50-deg; C, temperature-20-70-deg хранения; C, и держать инструмент в сухой среде. 3. Когда прибор работает, пожалуйста, не перемещайте инструмент с силой, чтобы избежать повреждения внутренней цепи.
