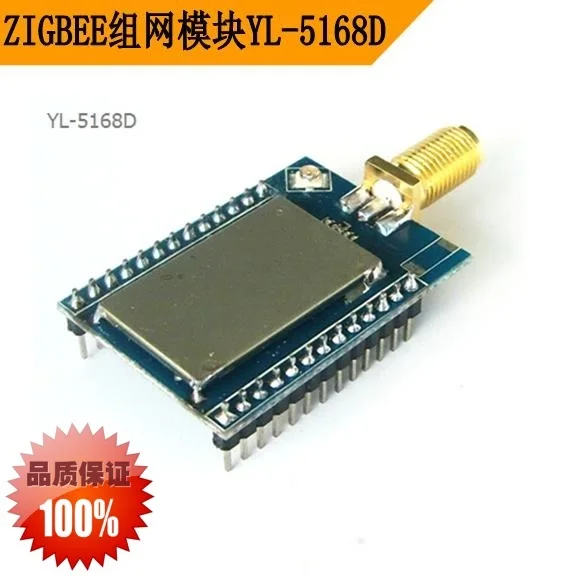

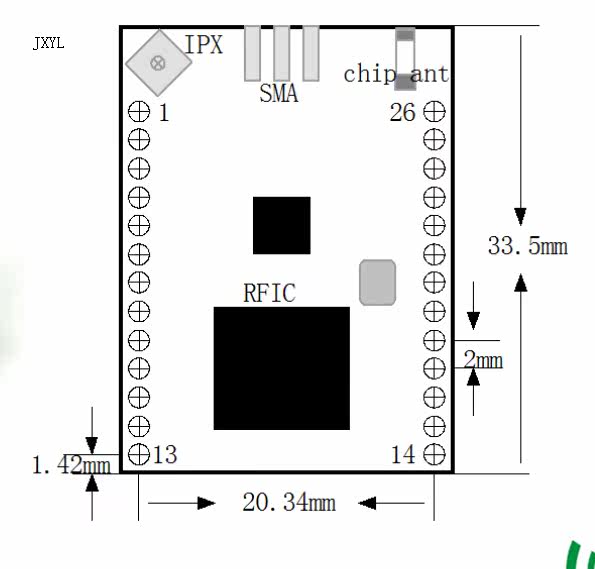

1. Обзор продуктаYL-5168D-модуль ZigBee с новейшим высокопроизводительным РЧ чипом NXP. Он имеет высокую стабильность, низкое энергопотребление, высокую производительность, соотношение цены, богатых внутренних ресурсов, высокопроизводительный 32-разрядный процессор и вспышка большого объема, встроенные в чип. Он мощный и удобный для среднего развития клиентов. Он поддерживает широкий диапазон сетевых протоколов, с широким диапазоном приложений, гибкое развитие и сильная масштабируемость. Модуль имеет характеристики небольшого размера, простой структуры и удобного встраивания в покупательницы.Два, характеристики продукта(2,4 г-2,480 ГГц) Рабочая частота глобального бесплатного приложения.Широкий диапазон напряжения: 3,4 В-6 В, может быть настроен 2,0 В-3,6 В, производство Бесплатная отладки;Объем выбросов Micropower, стандартный 20дБ, разделенный на 3 уровня, может управляться путем установки программного обеспечения для передачи энергии.Чувствительность приемника так же высока, как и-104dBm, а расстояние передачи далеко.Потребляемая мощность очень низкая, а ток dormancy составляет 0.8uA.Высокопроизводительная циклическая система коррекции ошибок и Механизм кодирования ошибок и частотного механизма hopping принимаются для улучшения способности данных антипортовое вмешательство и антишумовое вмешательство, и скорость ошибок немного низкая.Поддержка 2,4 г ieee802.15.4, JENNet-IP, ZigBee light link, ZigBee Smart Energy и RF4CE протокол;Модуль карты резервирует цифровой интерфейс ввода/вывода и аналоговый-цифровой конверсионный интерфейс для облегчения вторичное развитие и функциональное расширение клиентов.Имеется множество антенных интерфейсов, включая антенну присоску, резиновую удочку, керамическая антенна и антенна IPX разъем.Автоматическая сеть, автоматическая маршрутизация и автоматическая формирование топологии сети.Небольшой размер, небольшой вес, удобно для клиентов, чтобы они были встроены в технику.Три, область примененияНадежные и безопасные Беспроводные приложения малой мощностиU RF4CE дистанционный пультСеть IP JenNet-IPU ZigBee SE сетиСеть оптических каналов U ZigBeeОсвещения и домашней автоматизацииИгрушки и игровых периферийныхIntelligent energyU energy collection, такой как самодеятельный переключатель лампы.Четыре. Размеры структура Определение контактный Pin символ Название Pin Pin Описание Один ADC1 Аналоговый в цифровое преобразование 1 Два SPICLK SPI часы выход Три SPIMISO SPI интерфейс данных Четыре SPIMOSI SPI интерфейс данных Пять SPISEL0 SPI включен ноги Шесть DIO0 Цифровой Интерфейс I/O 0 Семь DIO1 I/O цифровой интерфейс 1 Восемь DIO4 I/O цифровой интерфейс 2 Девять DIO5 Цифровой Интерфейс I/O 3 Десять TXD0 Последовательный порт USART представляет собой pin-код данных. Одиннадцать RXD0 Последовательный порт USART является значком ввода данных. Двенадцать DIO8 I/O цифровой интерфейс 8 Тринадцать DIO9 I/O цифровой интерфейс 8 Четырнадцать GND Мощность земли (0 В) Пятнадцать VCC Блок питания (3,4-6 В) Шестнадцать DIO10 I/O цифровой интерфейс 10 Seventeen DIO11 I/O цифровой интерфейс 11 Восемнадцать DIO12 I/O цифровой интерфейс 12 Девятнадцать DIO13 I/O цифровой интерфейс 13 Двадцать RESETN Сброс pin, низкий уровень эффективности Twenty DIO14/TXD1 Цифровой Интерфейс I/O 14 Двадцать два DIO15/RXD1 I/O цифровой интерфейс 15 Двадцать три DIO16 I/O цифровой интерфейс 16 Двадцать четыре DIO17 I/O цифровой интерфейс 17 Двадцать пять ADC2 Аналоговый в цифровое преобразование 2 Двадцать шесть GND Мощность земли (0 В) Технические показателиЭлектрические Технические параметры:Напряжение питания: 3,4 В-6 В. (2,0 В-3,6 В можно настроить)Ток выбросов: 140мА @ 20dBMПолучение ток: 27mAСпящие ток: 0.8uARF параметры технологии:Рабочая частота: 2,405 ГГц-2,480 ГГцМощность передатчика: 20dBmПриемка чувствительности:-104dBmСкорость беспроводной передачи: 250 кбит/сДругое Технические параметры:Скорость последовательного порта: 4800bps до 115200bps (set)Формат данных интерфейса: 8E1/8O1/8N1 (опционально)Рабочая температура:-40 С ~ + 80 с (Промышленный сорт)Рабочая влажность: 10% ~ 90% относительной влажности, без конденсации.Краткое введение в ZigBee1) введение зигбиСоюз зигби быстро растет, некоммерческая индустрия, которая включает в себя всемирно известных производителей полупроводников, поставщиков технологий, интеграторов технологий, и конечных пользователей. Альянс разработал спецификацию сетевого приложения на основе IEEE802.15.4 ieee802.15.4 высокой надежностью, высокая производительность и низкое энергопотребление.Главная цель Альянса ZigBee заключается в том, чтобы обеспечить потребителям более устойчивую и упрощенную деятельность. электронные товары путем добавления возможностей беспроводной сети. Технология ZigBee может быть интегрирована в широкий спектр электронных товары, приложений по всему глобальному гражданскому, коммерческому, коммунальные и промышленные рынки. Чтобы члены Альянса могли использовать ZigBee, стандартизованную платформу беспроводной сети, чтобы дизайн простой, надежные, недорогие и энергосберегающие товары.Цель Альянса зигби состоит в том, чтобы развивать сетевые, обеспечительные и прикладные слои программного обеспечения; предоставляет технические требования к координации и совместимости для различных товары; продвижение бренда ZigBee по всему миру и привлечение внимания к рынку; и разработка технологии управления.(Две) категории модули zigbeeМодуль ZigBee, предоставленный нашей компанией, может быть разделен на координатора, маршрутизатор и конечное устройство. Структура и интерфейс определения трех являются одинаковыми, но программа и функция отличаются. Его можно отличать по команде или по программному обеспечению, предоставленному нашей компанией, или на этикетке товара.(Три) ZigBee сетьСеть ZigBee имеет и может иметь только одного координатора, который используется для формирования сети. Сеть может быть запущена только после нескольких секунд питания на координаторе. Координатором является первый узел сети. Впоследствии маршрутизатор может соединиться с координатором и присоединиться к сети. В то же время маршрутизатор, который присоединяется к сети, позволяет ей начать. Его маршрутизаторы присоединяются к сети, Подключаясь к себе, и любые два узла в сети могут передать точку к точке. В то же время любой узел в сети может транслировать все другие узлы в сети.Может ли модуль присоединиться к сети, зависит от того, присоединился ли узел к сети в пределах своего коммуникационного расстояния. Если расстояние между сетью и его ближайшим узлом больше, чем коммуникационное расстояние модуля (см. Технические характеристики модуля), затем узел будет отключен и неспособен связаться с любым узлом в сети.Сеть ZigBee встроена автоматически после включения модуля, и пользователю не нужно манипулировать ею. Порядок заказ питания на модулях не кажется особенно важным, но только после того, как координатор работает, Сеть ZigBee начинает строиться. Как только маршрутизатор добавлен в сеть, даже если координатор отключен, сеть может работать должным образом. Но для передачи данных модули передачи, Координатор должен быть в онлайне, когда они присоединяются к сети.Источник питания координаторов-в сети должен искать наиболее подходящий канал, и маршрутизаторы, чтобы присоединиться к сети, также должны искать канал, найти сеть, соединение и так далее, эти процессы занимают около нескольких секунд до десятков секунд. Для координаторов и маршрутизаторов, как только модуль добавлен к сети, он записывает свой статус сети в невзрывоопасную память, включая ее PAN ID, канал, 16-бит адрес и др. если его сеть не переинициализируется, модуль всегда будет в состоянии сети.Все модули в сети имеют тот же PAN ID и канал.(Четыре) модуль 64-битовый адрес и 16-разрядный адрес.64 битные адреса, также известные как адреса IEEE, 64-бит IDs, или серийные номера, предоставляется производителем чипа в то время, когда каждый модуль отправлен. Производитель чипа гарантирует глобальную уникальность 64 бит адресов. 16-битный адрес модуля, также известный как короткий адрес или 16 бит ID, получается после того, как модуль добавлен к сети ZigBee. Прежде чем модуль добавлен к сети ZigBee, его 16-бит адрес-0xFFFE. Этот 16-битный адрес не имеет смысла. Как только модуль добавлен к сети ZigBee, он получит 16-бит адреса меньше, чем 0xFFFE. Адрес, в этой сети, этот 16-разрядный адрес является уникальным, если вы не перезагружаете сеть, В противном случае этот 16-бит адрес всегда будет принадлежать этому модулю, даже если модуль отключен и восстановлен, его 16-битный адрес вообще не изменится.16-битный адрес координатора фиксируется в сети, и его 16-битный адрес всегда 0x0000.
