Термостат для контроля температуры и влажности реле с цифровым светодиодным

XY-TR01 модуль контроля температуры и влажности Высокоточный цифровой дисплей слово двойной выход автоматическая панель контроля температуры и влажности

Продукт принимает промышленный чип, высокоточный датчик температуры и влажности SHT20.

ПродуктFUnction:

Особенности продукта-два основных типа классификации: функции температуры и влажности;

Функция температуры заключаются в следующем:

1. Автоматическая идентификация режима работы:

Система автоматически в зависимости от температуры запуска/остановки, определяет режим работы;
Запуск температуры> остановка температуры, режим охлаждения 'C'.
Запуск температуры <остановка температуры, режим нагрева 'Н'.

2. Режим охлаждения:

Когда температура ≥ начала температуры, проводимость реле, красный светодиод, холодильное оборудование начинает работать;

Когда температура ≤ стоп-температура, реле отключения, красный светодиод, холодильное оборудование останавливается на работе;

3. Режим нагрева:

Когда температура ≤ начала температуры, реле проводимости, красный светодиод, нагревательное оборудование начинает работать;

Когда температура ≥ стоп-температура, реле отключения, красный светодиод выключен, отопительное оборудование останавливается на работе;

4. Функция коррекции температурыOFE(-10,0 ~ 10 ℃):

Система работает в течение длительного времени и может быть смещена, с помощью этой коррекции функции фактическая температура = измерение температуры + значение калибровки;

Как установить температуру начала/остановки:

1. В бегущем интерфейсе, нажмите долго'TM +Ключ более 3 секунд, в интерфейс настройки температуры запуска, может быть измененTM + ТМ-Ключ, чтобы быть измененным, ожидая 6s автоматического выхода и сохранения;

2. В бегущем интерфейсе, нажмите долго'ТМ-Ключ более 3 секунд, в интерфейс настройки температуры остановки, может быть измененTM + ТМ-Ключ, который будет изменен после параметров, ожидание 6s автоматического выхода и сохранения;

Влажность функция следующим образом:

1. Автоматическая идентификация режима работы:

Система автоматически определяет режим работы в зависимости от влажности запуска/остановки;
Запуск влажности> остановка влажности, Режим осушения 'д'.
Запуск влажности <остановка влажности, режим увлажнения '.

2. Режим осушения:

Когда humidity≥ запускается влажность, проводимость реле, зеленый светодиод, оборудование для осушения начинает работать;

Когда humidity≤ стоп влажность, реле отключения, зеленый светодиод, оборудование осушения останавливается на работе;

3. Режим увлажнения:

Когда humidity≤ Запуск влажности, реле проводимости, зеленый светодиод, оборудование увлажнения начинают работать;

Когда humidity≥ стоп влажность, реле отключения, зеленый светодиод, оборудование увлажнения остановить работать;

4. Функция коррекции увлажненияП/с(-10,0 ~ 10%):

Система работает в течение длительного времени и может быть смещена, с помощью этой коррекции функции фактическая влажность = измерение влажности + значение калибровки;

Как установить начальную/стоп Влажность:

1. В бегущем интерфейсе, нажмите долго'RH +'Ключ более 3 секунд, в интерфейс настройки начальной влажности, может быть измененRH + RH-Ключ, чтобы быть измененным, ожидая 6s автоматического выхода и сохранения;

2. В бегущем интерфейсе, нажмите долго'RH-'Ключ более 3 секунд, в интерфейс настройки остановки влажности, может быть измененRH + RH-Ключ, который будет изменен после параметров, ожидание 6s автоматического выхода и сохранения;

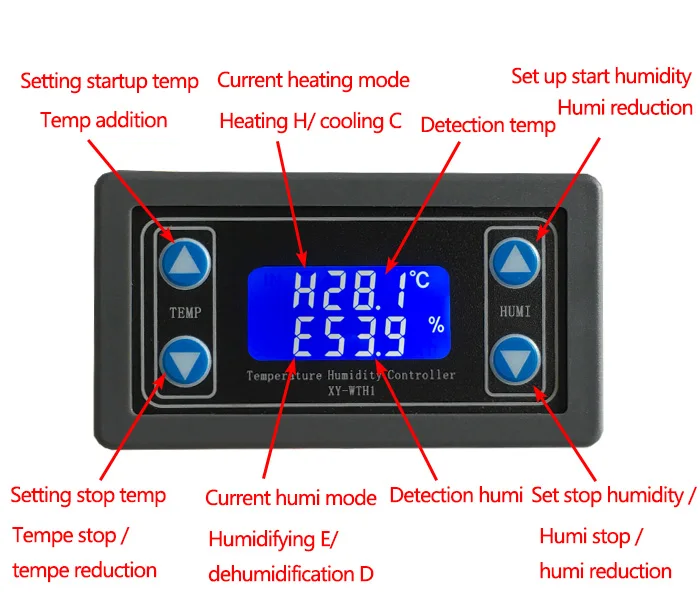

Бег Интерфейс Описание:

Режим работы показывает, что текущий режим («H/C», «E/d») будет синхронизирован перед температурой/влажностью, когда установка температуры/влажности и остановки температуры/влажности завершена.

Любая проводимость реле, верхний левый угол дисплея интерфейса «out», если Температурное реле проводимости, мигающий режим отображения температуры «H/C», чтобы показать напоминания; если реле влажности проводило, то мигающий дисплей влажности Рабочий режим "E/d", как напоминание;

Другое Особенности:

1. Удаленное считывание/набор параметров:

Через UART Установите исходную температуру/влажность, температуру/влажность, параметры коррекции температуры/влажности;

2. Отчет о температуре/влажности в реальном времени:

Если функция записи температуры/влажности включена, продукт обнаружит температуру/Влажность и состояние реле на интервале 1s и передаст UART на терминал для облегчения сбора данных;

3. Включение Реле (по умолчанию):

Если реле отключено, реле остается отключенным;

Как изменить значение коррекции температуры/влажности:

1. 1. В рабочем интерфейсе дважды щелкните'TM +'Ключ для ввода коррекции заданного интерфейса, коррекции нисходящего дисплея типа, отображения вверх конкретных значений; (OFE:Температура коррекции и соотношение цена/качествоRH:Поправочный коэффициент на влажность значение)

2. В это время короткое нажатие'ТМ-'Ключ, переключение для изменения параметров, черезRH + RH-Клавиша, измените конкретное значение поддержки, удерживайте нажатой кнопку «long»;

3. Когда параметры были изменены, дважды щелкните'TM +Ключ, выход из интерфейса коррекции положительной настройки и сохранение данных;

HOw для включения/отключения Реле:

В беговом интерфейсе короткое нажатиеТМ-'Ключ, включить/выключить Температурное реле (На: ВключениеOFF:Отключить), вернуться к интерфейсу бега, если Температурное реле отключено, символ температуры '℃' мигает, чтобы напомнить.

В беговом интерфейсе короткое нажатиеRH-'Ключ, включить/выключить реле влажности (О:ВключитьОт:Отключить), вернуться к интерфейсу бега, если реле влажности отключено, символ влажности '%' мигает, как напоминание.

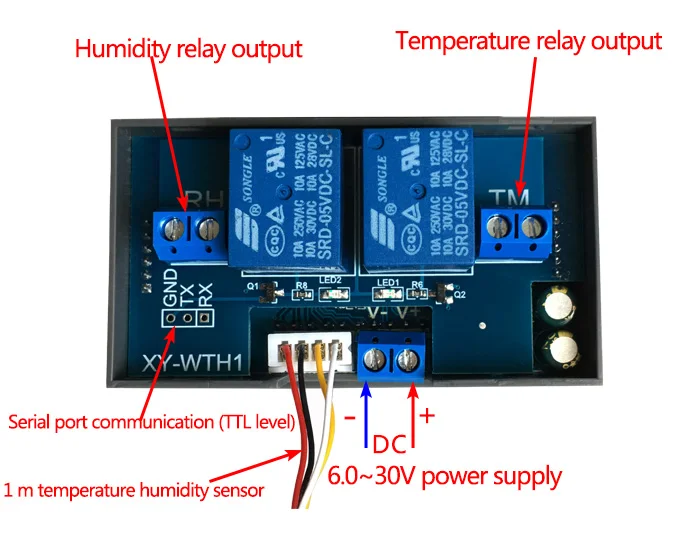

Последовательный контроль(TTL уровень)

Скорость передачи Скорость: 9600bps данных Биты : 8
StopБиты : 1
CRc : Нет
Регулятор давления газа : Нет

Описание формата загрузки данных температуры и влажности:

Формат температуры: режим работы (ч/с), значение температуры, Температурное реле;

Формат влажности: режим работы (E/D), значение влажности, состояние реле влажности;

H, 20,5 ℃,CL :Нагрева режим работы, текущей температуры 20,5 градусов, Температурное реле отключения состоянии;

D,50.4%,OP :Режим работы осушения, влажность тока 50.4%, реле влажности;
