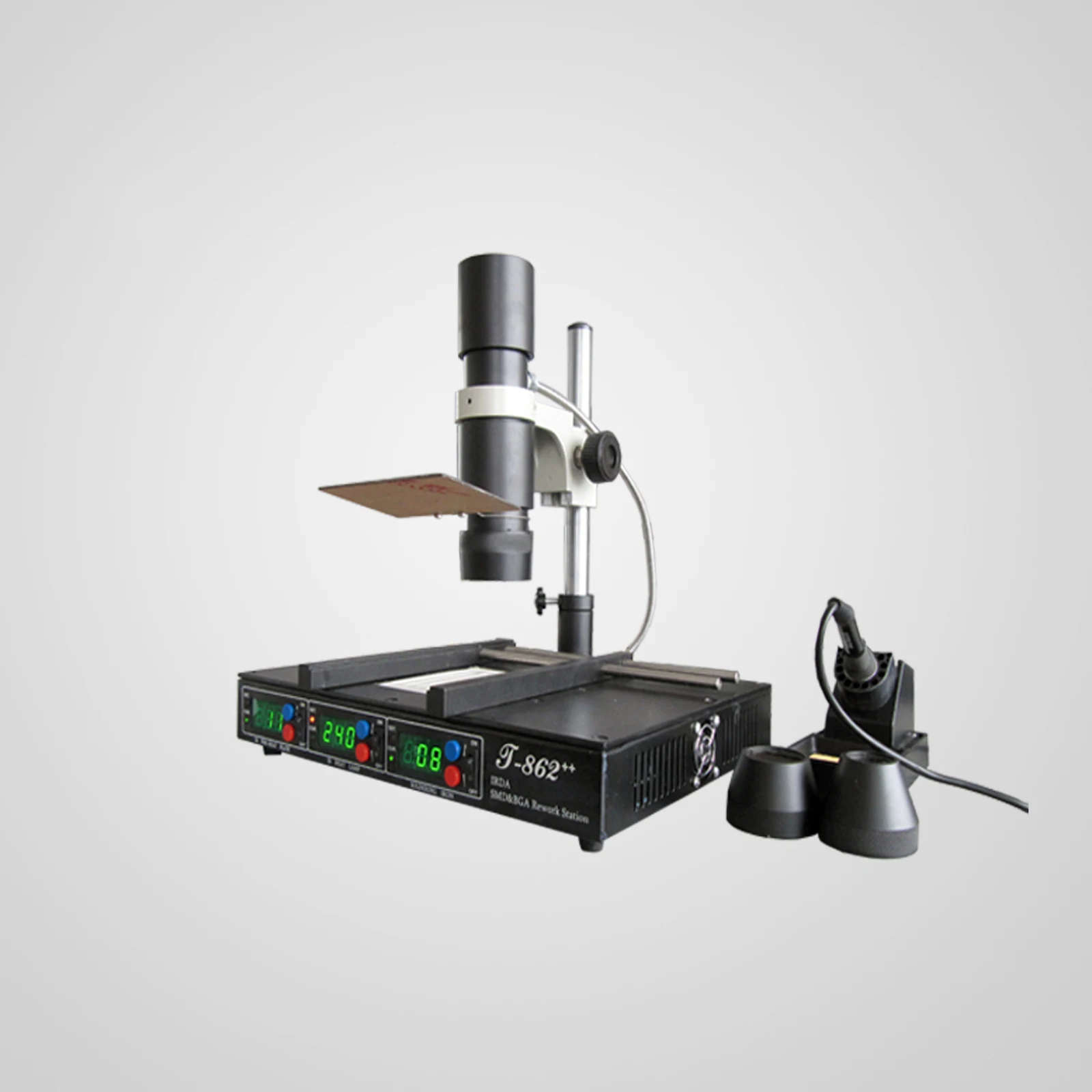

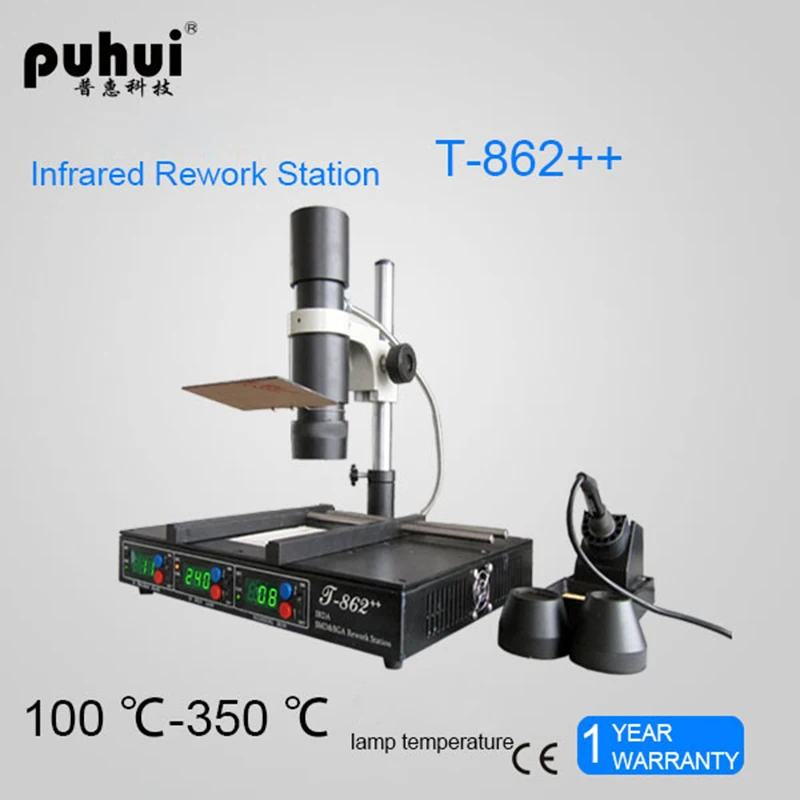

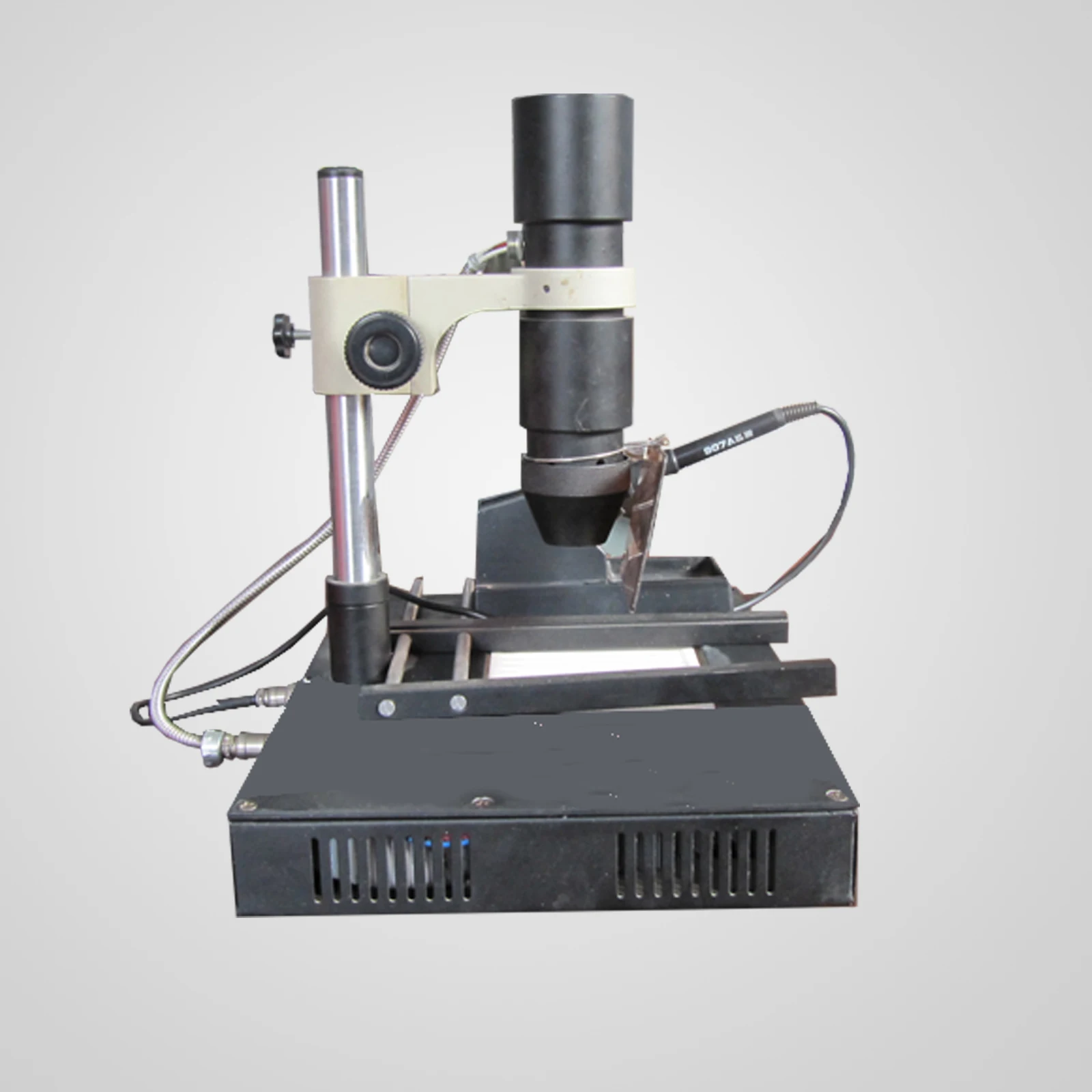

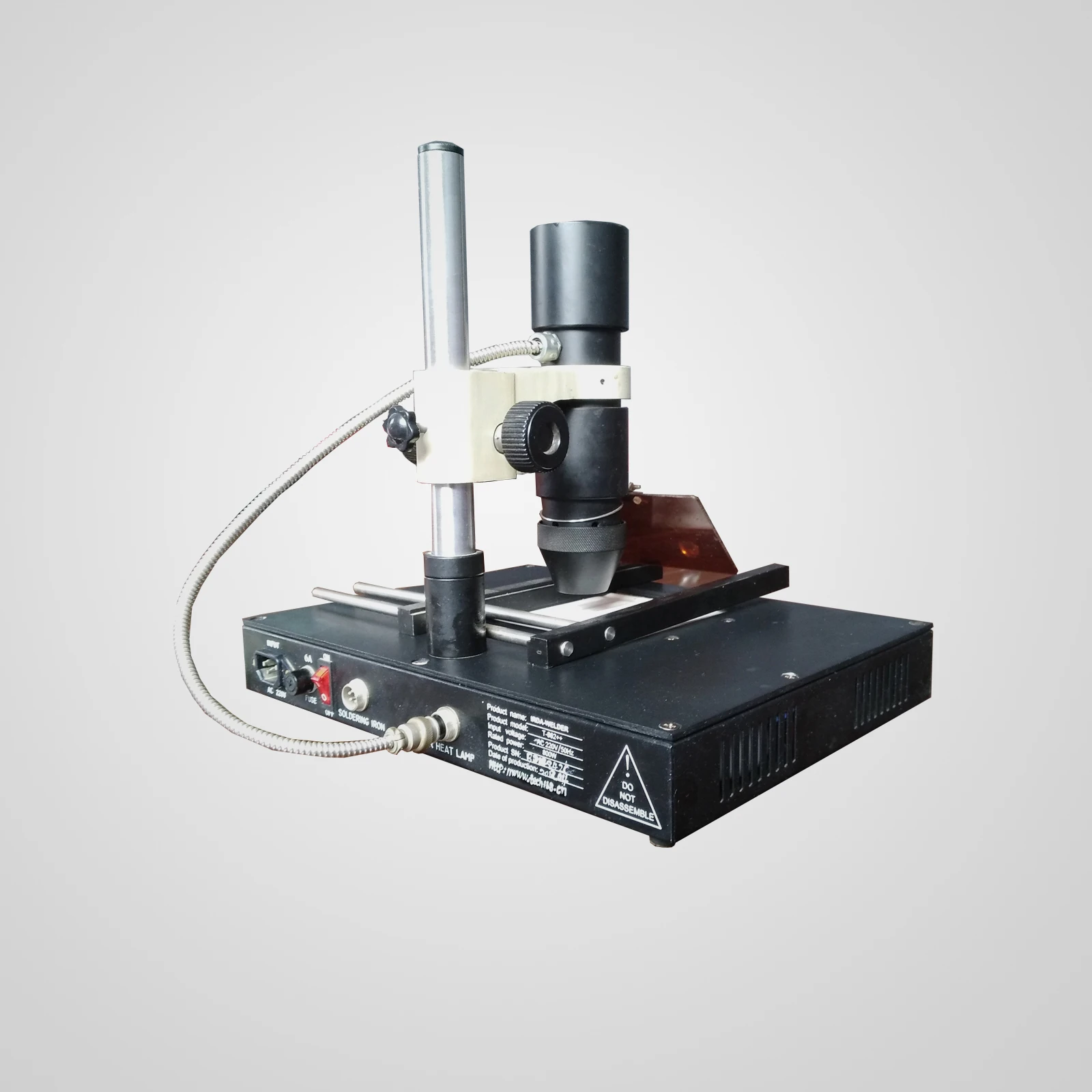

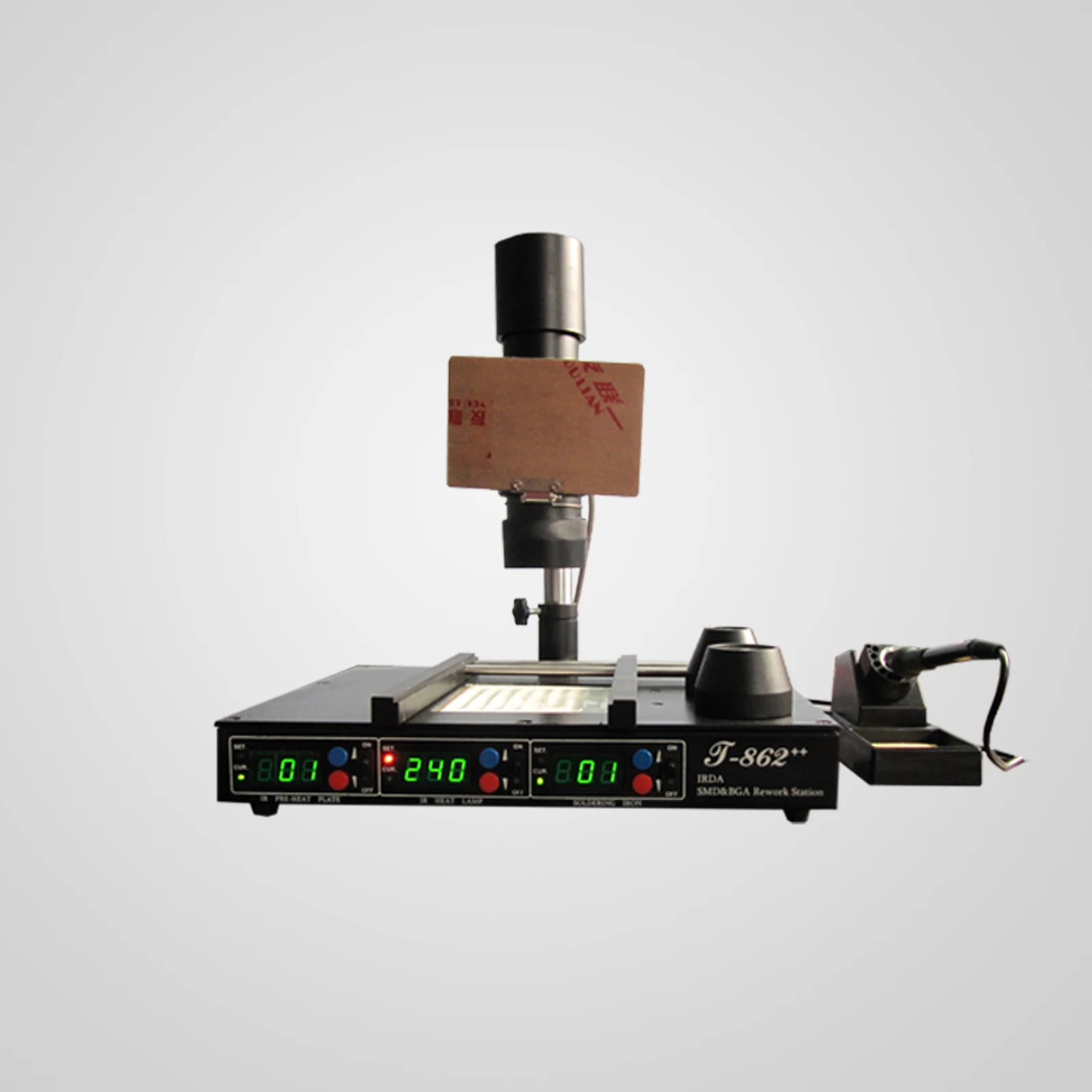

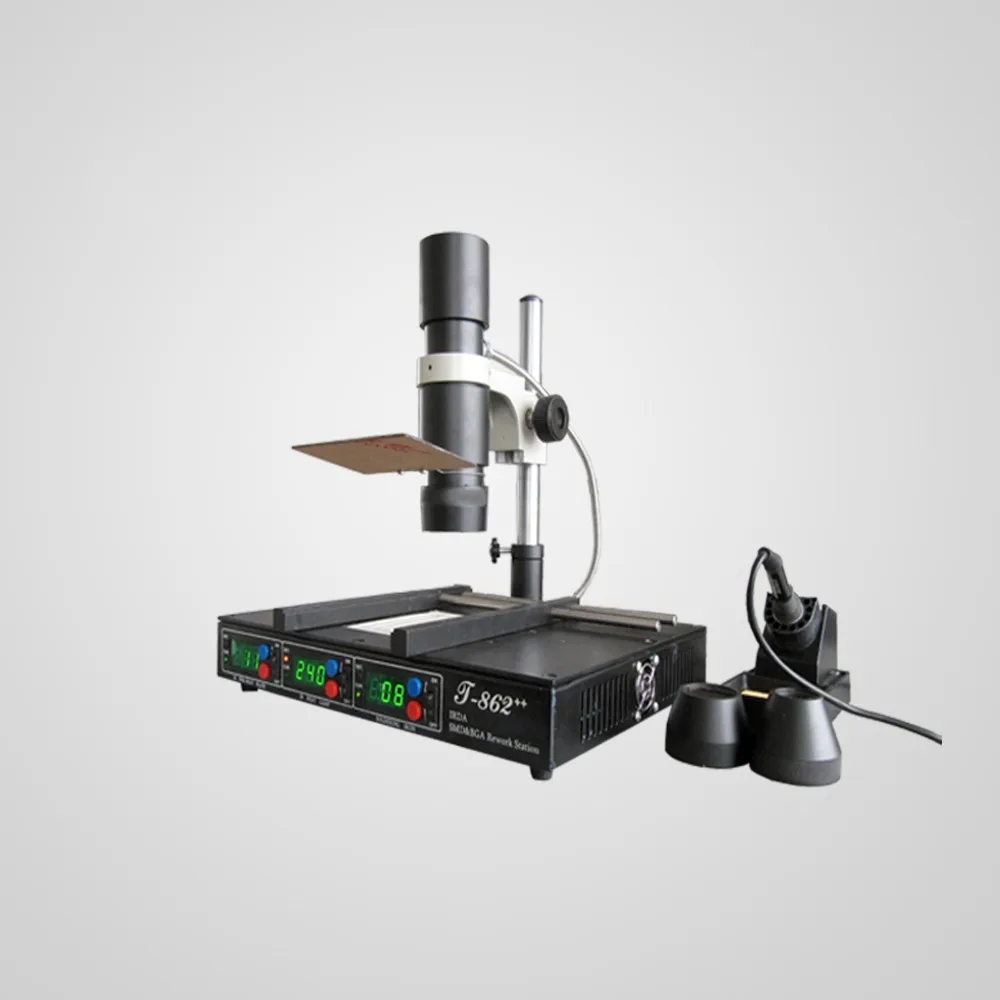

T862 + + паяльная станция Инфракрасный SMT SMD IRDA BGA сварочный аппарат

Характеристики продукта:
Использование независимых исследований и разработки технологии инфракрасной сварки.
Специальное инфракрасное Отопление, мощная проникающая мощность, равномерное нагревание устройства, прорыв через традиционный сварочный аппарат горячего воздуха, покрывает нагрев компонентов, большое тепловое воздействие.

Простота в эксплуатации, после дня обучения, чтобы полностью управлять машиной.
Нет необходимости снимать сварочный инструмент, этот аппарат может удалить сварку 15x15-35x35 мм все компоненты. &; nbsp;
● Эта машина оснащена системой предварительного нагрева 650 Вт с диапазоном предварительного нагрева 120x120 мм. & NBSP;
Инфракрасное Отопление не имеет потока горячего воздуха и не влияет на периферийные микроэлементы. BGA, SMD, CSP, LGA, QFP, PLCC и BGA шары могут быть сварены или отремонтированы, особенно BGA шары. & nbsp;
T-862 может полностью соответствовать требованиям к мобильному телефону, ноутбуку, компьютеру, электрическим играм и другим требованиям по обслуживанию BGA.
Параметры продукта: & nbsp;
Напряжение источника питания: AC220V 50 Гц; (AC110V 60 Гц необходимо настроить отдельно);
Номинальная мощность: 800 Вт;
Предустановленная температура: 100 C-350 C;
Null

Этапы установки: &; nbsp;
Сначала ослабьте крепежную гайку фокусирующей рамы, а затем вставьте направляющую в направлении, указанном стрелкой. & nbsp;
Установите кольцо позиционирования, ослабьте крепежную гайку кольца позиционирования, затем установите кольцо позиционирования в соответствии с направлением, указанным стрелкой, затем поверните крепежную гайку для позиционирования кольца, чтобы зафиксировать ее на соответствующей высоте. & nbsp;
3. Интегральная сборка. 1. Расслабьте крепежную гайку с фокусировкой. 2 Возьмите кронштейн фокуса, так что направляющий столб на шасси соответствующей гайки, направляющий столб вращения. 3 вращающаяся крепежная гайка для фокусировки для фиксации фокуса.
4. Подключите разъем инфракрасной лампы. Подходит для: ① Вставьте разъем в разъем для инфракрасной лампы. ② Поверните крепежный винт вправо. & nbsp;

Использование:

1, начало:
① Проверьте, правильно ли подключен корпус лампы и шнур питания.
Включите выключатель питания и используйте его после самостоятельной проверки.
③ Три переключателя на передней панели управляют предварительно термоплавким клеевым лотком, корпусом лампы и бессвинцовым паяльником 936 соответственно.
Null
2. Демонтаж сварки:
1. Размещение монтажных плат и регулировка высоты светового корпуса:
Null
2. Температурная Настройка нагревательной пластины:
Null
Откройте шасси предварительного нагрева, чтобы температура дисплея была стабильной в установленном значении около 3-5 минут, а затем включите чип нагрева инфракрасной лампы, чтобы убедиться, что требования к удалению клея и предварительному нагреву, сварка будет успешной.
Регулировка максимальной температуры корпуса лампы:
В соответствии с размером чипа, отрегулируйте пиковое значение выходной температуры лампы должным образом, пиковое значение температуры можно отрегулировать от 100-350 C; Сложите менее 15x15 мм чип, его можно отрегулировать до 160-240 C; удалить чип 15x15mm-30x30mm, регулируемая температура пикового значения до 240-320 C; Удалите чип более 30x30 мм до 350 с, в это время корпус лампы поддерживает прямой свет, в это время самый сильный инфракрасный свет (пожалуйста) Примечание: при Пике температуры ниже 248 лампа будет светиться периодически и нагреваться периодически. & nbsp;
Null
Перед демонтажем и пайки чипа небольшое количество потока впрыскивается в нижнюю или боковую часть чипа, чтобы получить хороший припой, и коврик может быть защищен, чтобы сделать Процесс демонтажа и пайки более гладким.
⑥ Через подходящее время, Оловянное пятно плавится и чип вынимается. Как правило, чип снимается до менее 15x15 мм, около 20-40 С. Снимите 15x15 мм-30x30 мм, около 30-60 s; более 30x30 мм чипов, около 60-90 s;
3. Задняя Сварка:
(1) Очистите прокладку: Используйте 936 Быстрый паяльник с оловянной проволокой, флюс, очистите прокладку. Нанесите немного жидкого потока для резерва.
2. Чип BGA, который высажен жестяными шариками или соскабливается с оловянной целлюлозой, мягко помещается на сварной диск, который был очищен в соответствии с требованиями к выравниванию. Затем монтажная плата фиксируется на кронштейне печатной платы, а кронштейн регулируется таким образом, чтобы чип был вертикально выровнен с фокусным расстоянием корпуса лампы; Затем Отрегулируйте высоту корпуса лампы, держите головку лампы и высоту сварочного объекта 20-30 мм.
(3) Откройте переключатель горячей пластины, подогрев, подождите, пока не достигнет температуры предварительного нагрева (в этот момент начали инфильтрацию потока сварки пластины уменьшения припоя оксид), быстрое открытие в верхней части тепловой лампы, такие как летучие флюсы, Морфология чипа в течение 10 секунд от верхней части и подогрева пластин, Например, доска после охлаждения до 100 градусов, доски снимаются, отложите в сторону, чтобы остыть.
Сварная охлаждающая доска, вымытая и высушенная лосьоном, вы можете проверить с помощью электричества.
Null
* Причины для общего тестирования электроэнергии следующие:
1. Склеивающая прокладка не хорошо очищается и не сваривается.
2. Температура оплавления оловянной пасты меньше, виртуальная Сварка;
3. Нагревание слишком быстрое, поток испаряется слишком быстро, вызывая взрыв газа, вызывая смещение чипа, короткое замыкание соединения оловянных бусин или отсутствие виртуального соединения оловянных бусин 4. сварная доска должна ждать охлаждения перед очисткой, и если она не очищена или не высушена после очистки, Плата будет гореть при электрификации.
Вопросы, требующие внимания
1. Не выключайте питание сразу после завершения работы, чтобы вентилятор мог охладить корпус лампы.
2. Держите вентиляцию и свет чистым в вентиляционном отверстии.
3. Протрите направляющий столб и Фокусировочный кронштейн смазкой в свое время.
4, не используйте в течение длительного времени, не следует отключать.
5. Аккуратная работа, высокая температура, обратите внимание на безопасность.
Заявление: разница между инструкцией пользователя и фактическим продуктом зависит от фактического продукта.
