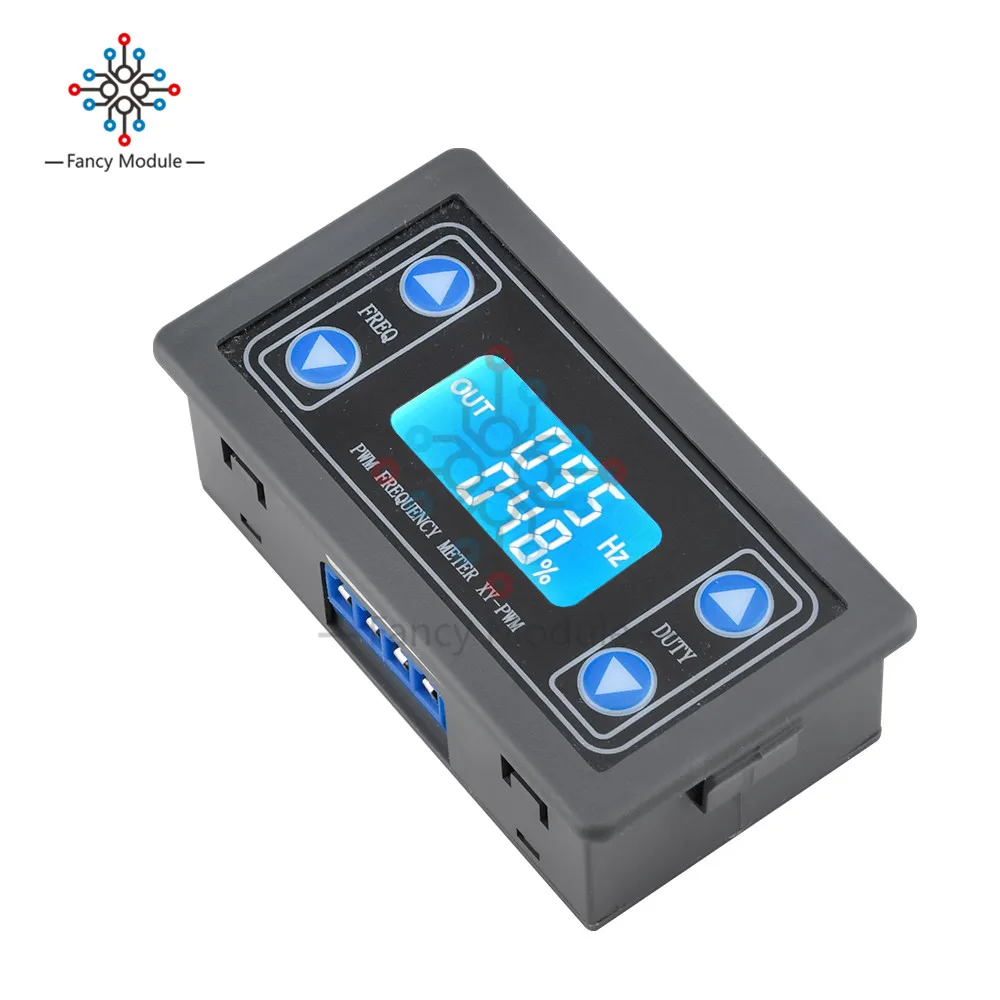

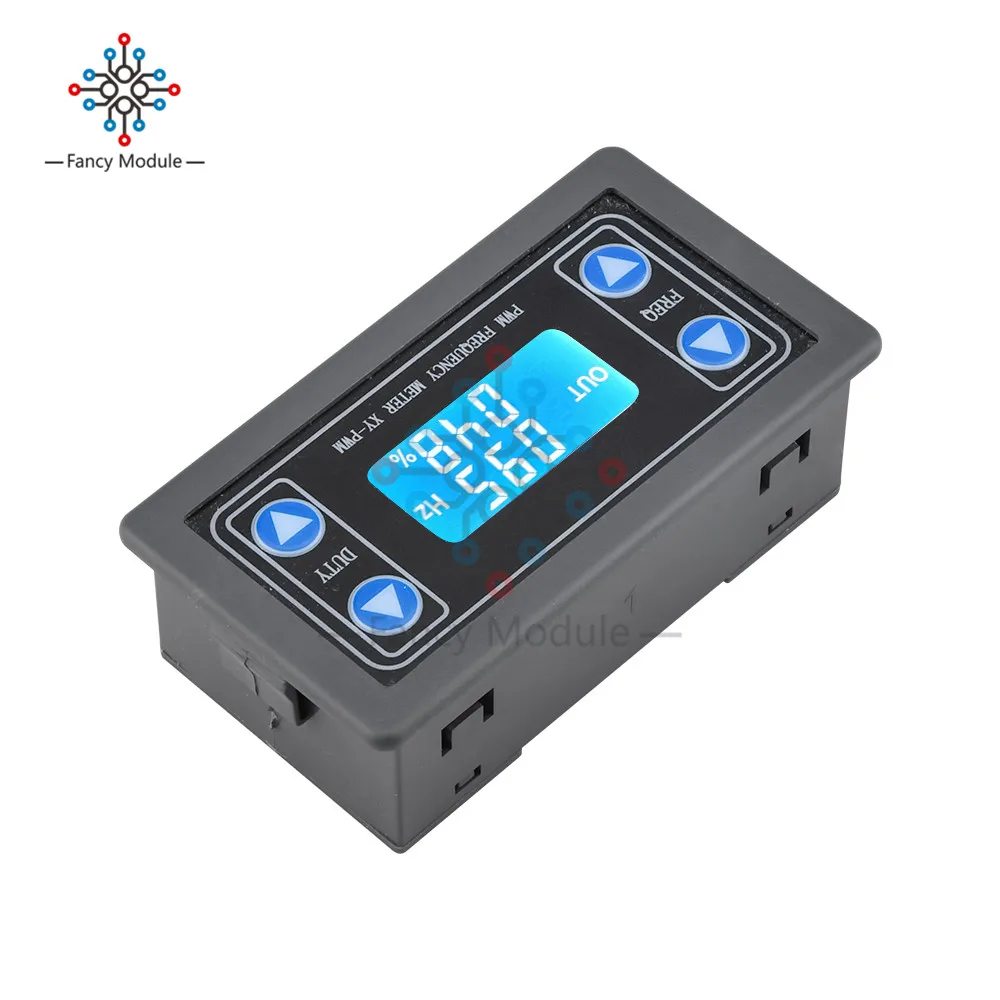

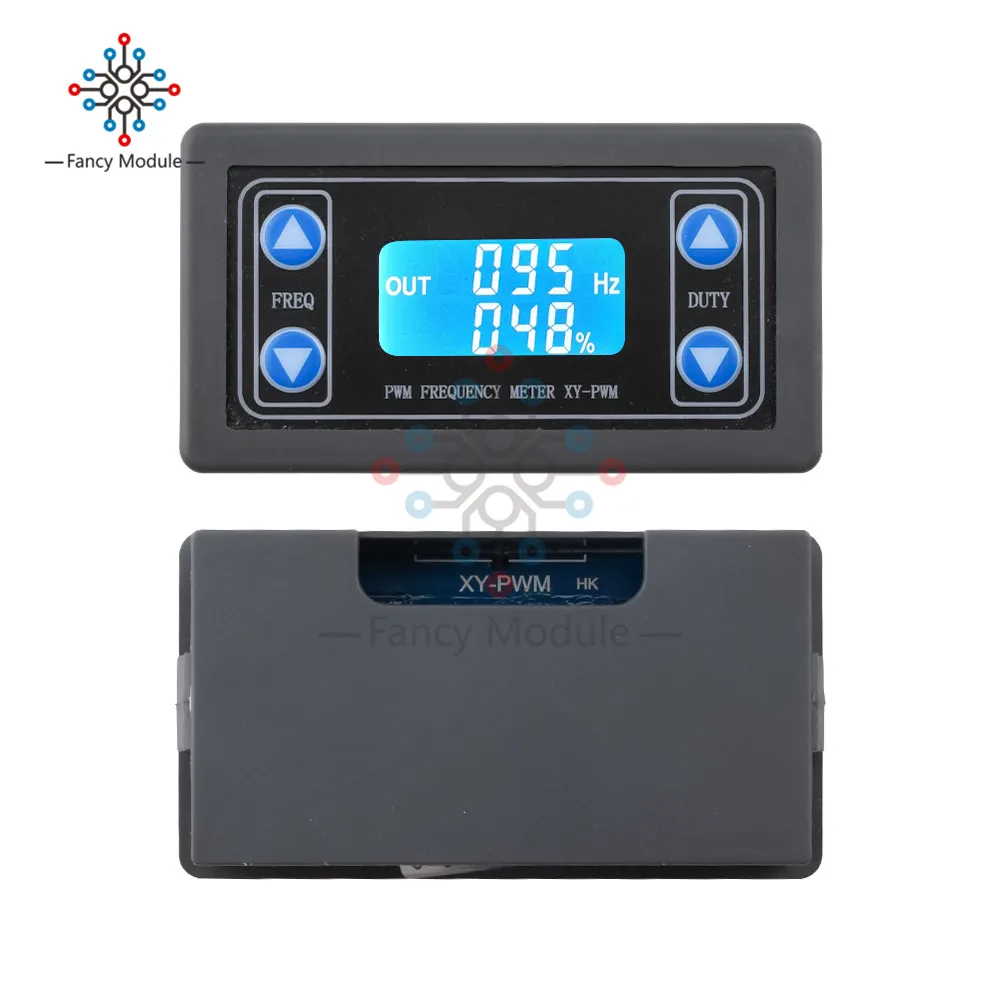

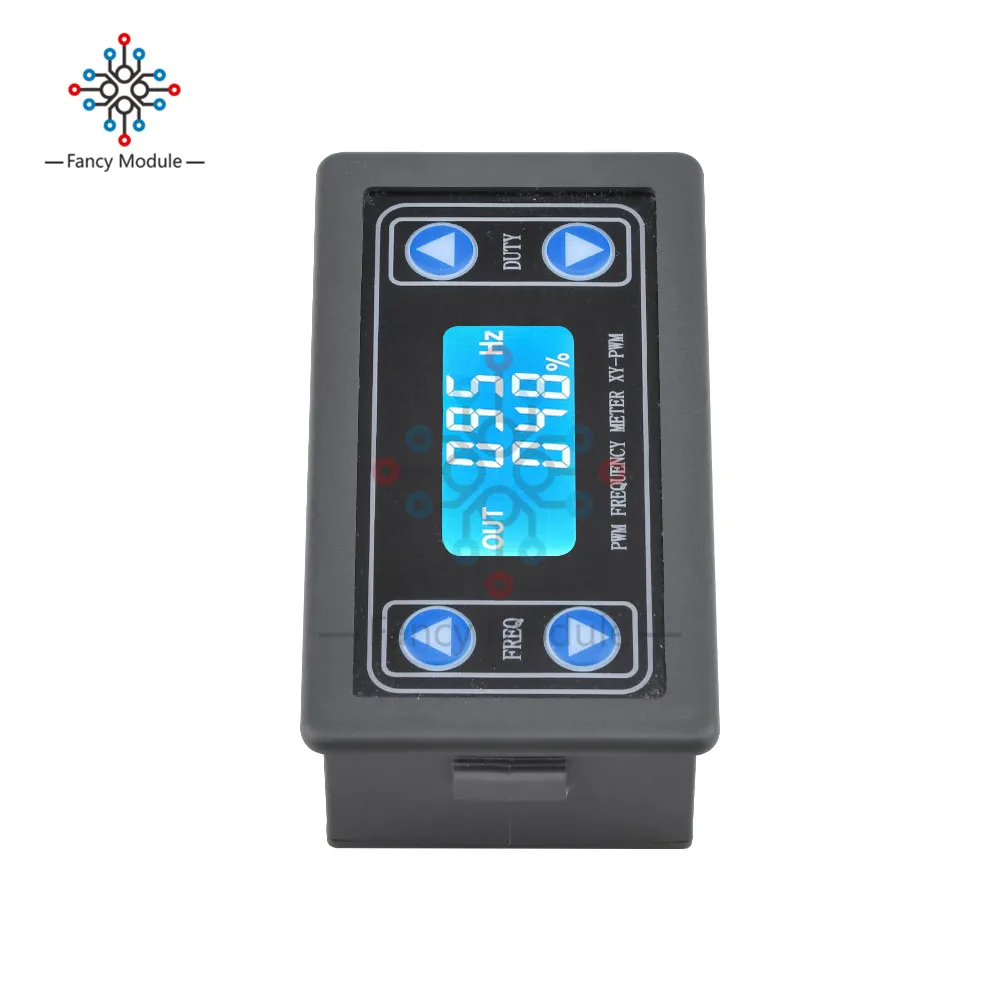

Регулируемый измеритель частоты PWM генератор сигналов постоянного тока 150-30 в с

Регулируемый измеритель частоты PWM генератор сигналов постоянного тока 150-30 в с

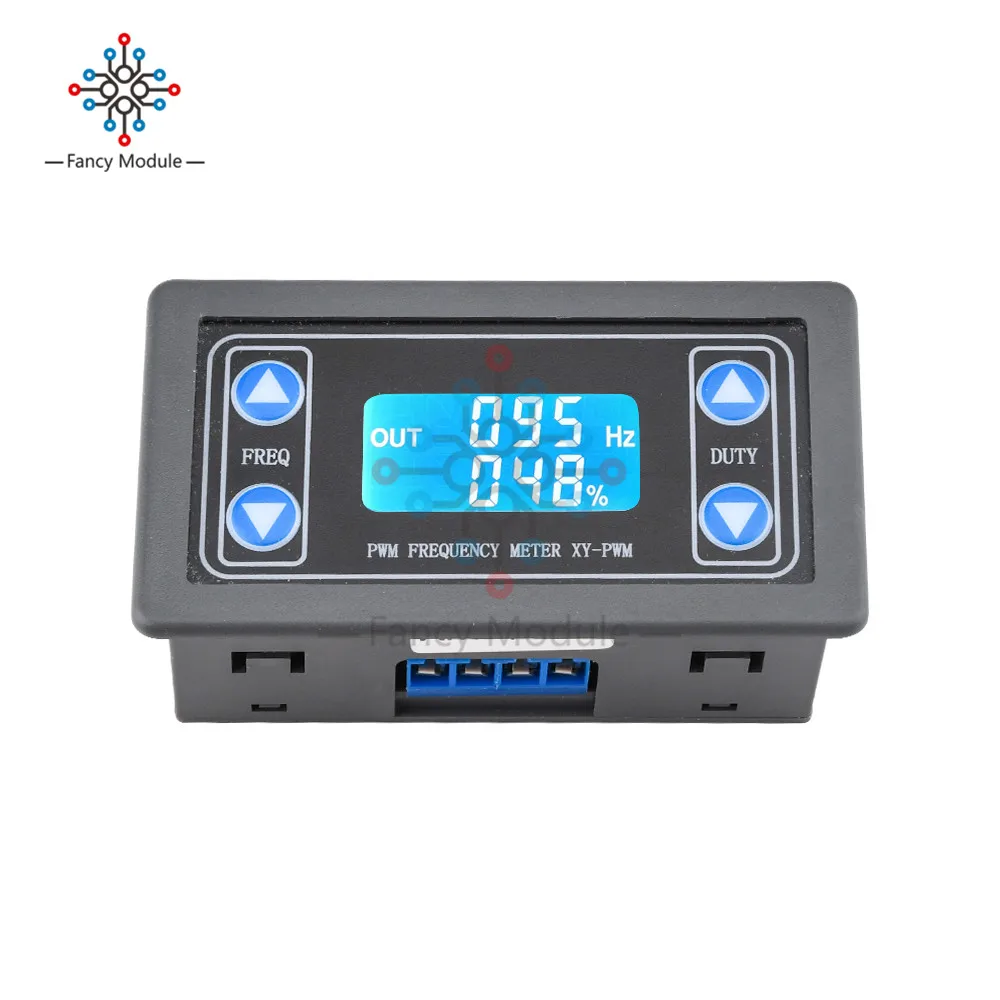

Измеритель частоты 150, постоянный ток PWM генератор сигналов-30 в, 1 гц-3.3 кГц

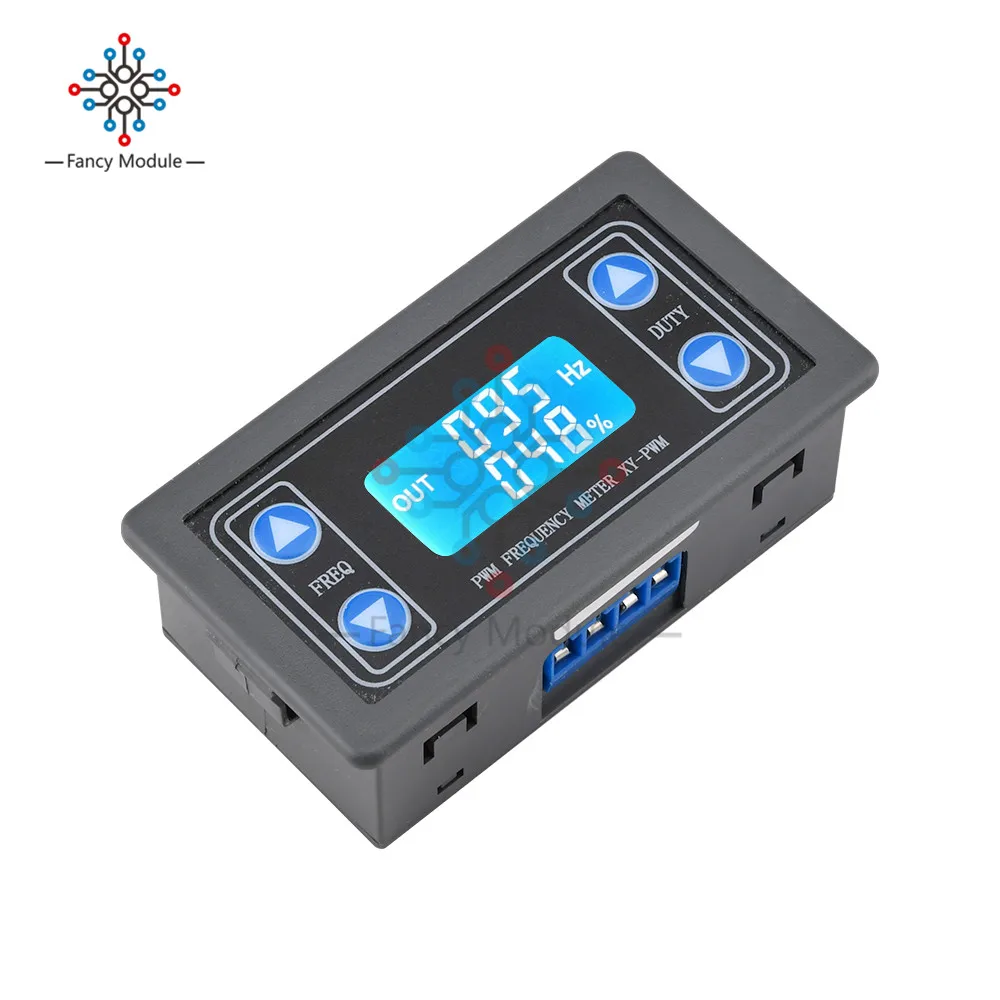

Основные характеристики модуля:

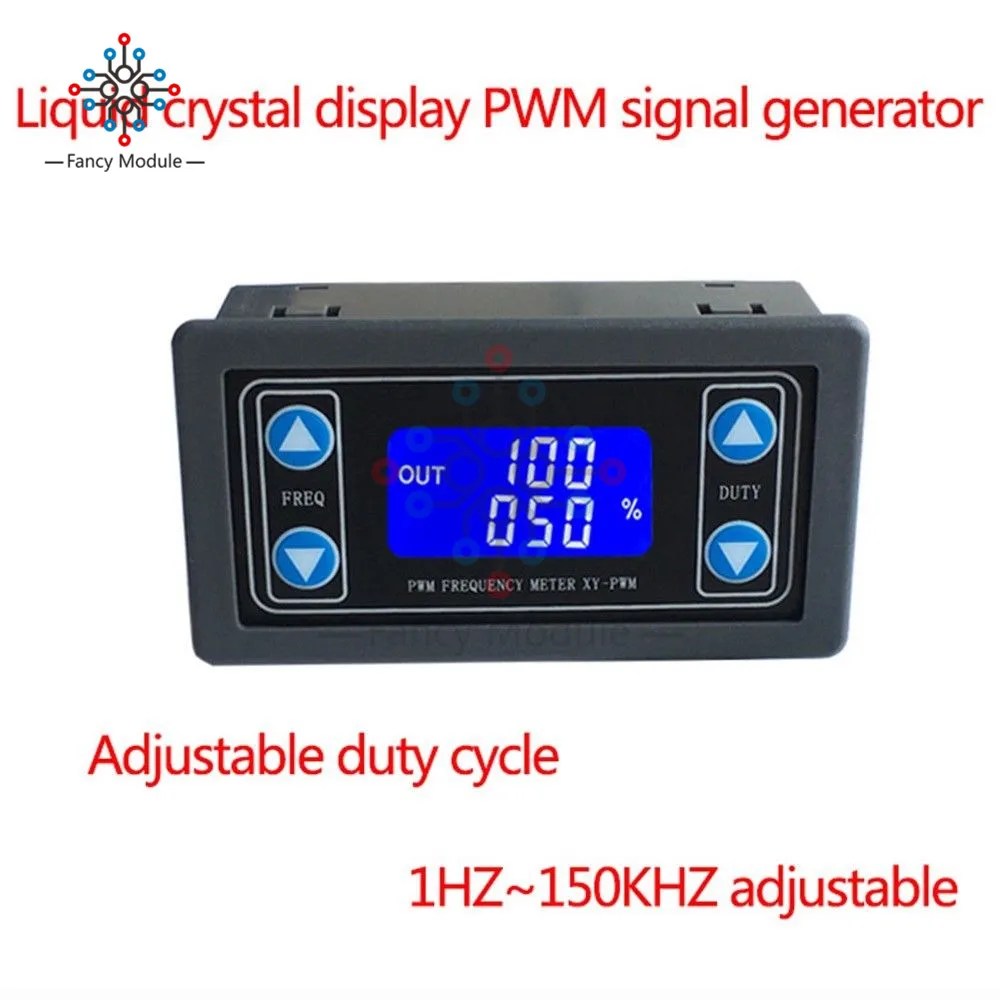

1. Частота ЖК-дисплея и рабочий цикл, очень четкий, ШИМ-выход может быть установлен на частоту и рабочий цикл;

2. Широкий частотный диапазон, высокая точность;

3. Последовательная связь, уровень TTL

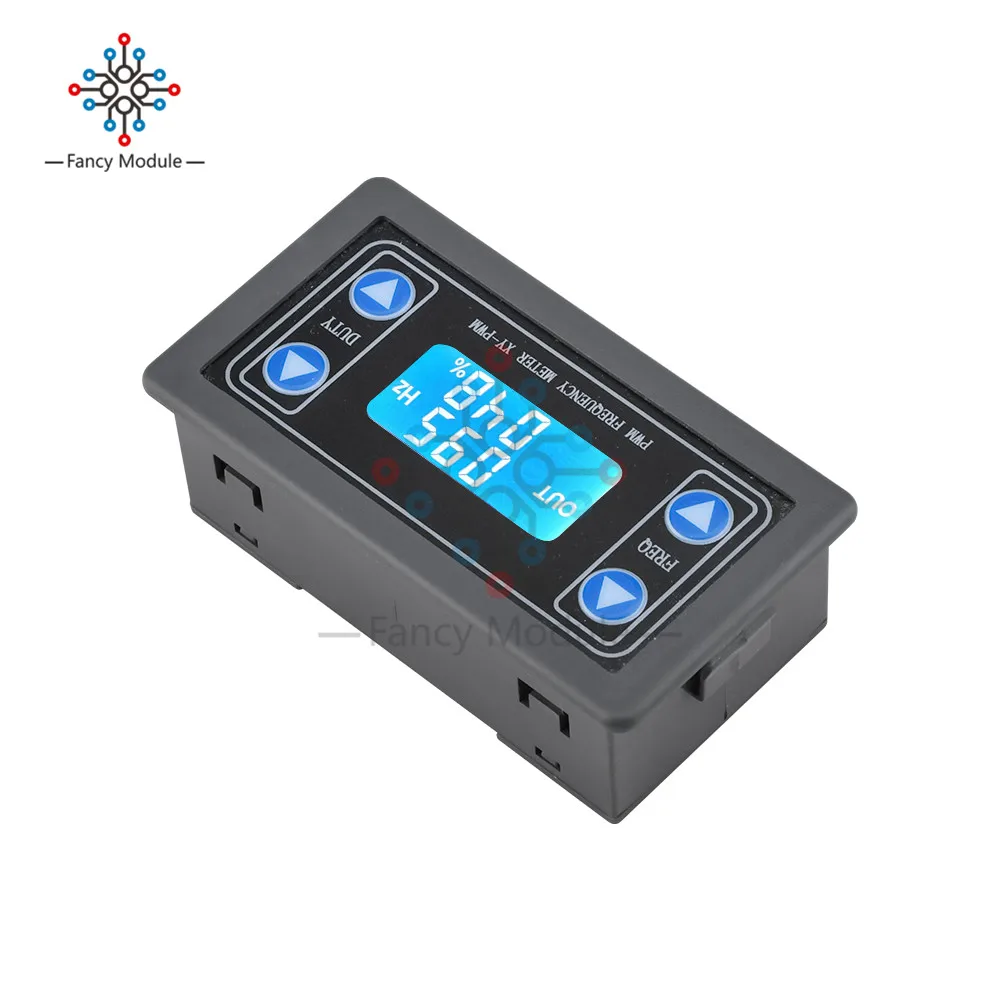

Во-первых, описание модуля

Выход ШИМ, можно установить частоту, рабочий цикл;

Частота разделена на четыре диапазона, автоматическое переключение:

1. XXX (без знака после запятой): наименьшая единица измерения-1 Гц, диапазон значений 1 Гц ~ 999 Гц;

2. X.XX (Десятичная точка в сто) наименьший блок-0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц;

3. X X.X (Десятичная точка на десять): Наименьшая единица измерения-0,1 кГц; Диапазон значений: 10,0 кГц ~ 99,9 кГц

4. X.X.X (Десятичная точка в десяти и сто): Наименьшая единица измерения-1 кГц; Диапазон значений 1 кГц ~ 150 кГц

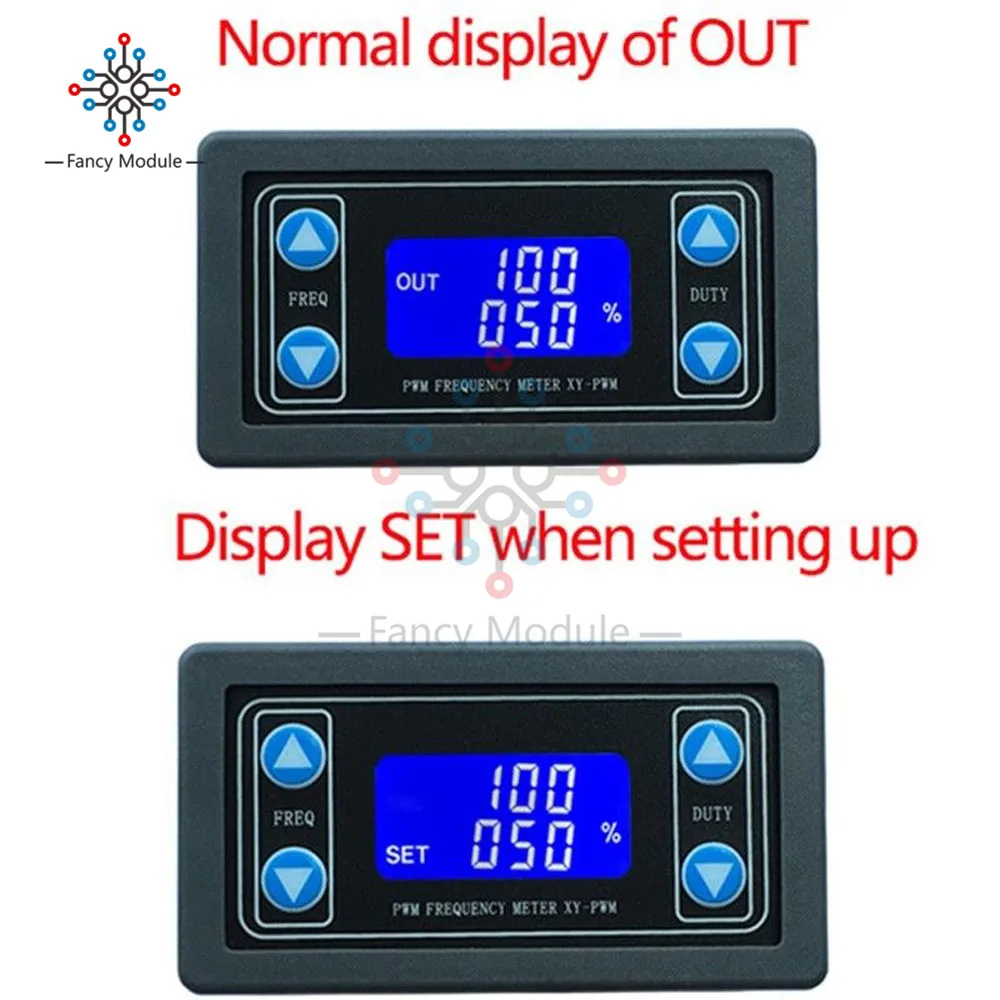

Частотный дисплей: 100 указывает на выход ШИМ 100 Гц импульс;

1,01 указывает на выход ШИМ 1,01 K импульс;

54,1 указывает на то, что ШИМ выход имеет импульс 54,1 кГц;

1.2.4 указывает, что ШИМ-выход-124 кГц импульс;

Диапазон рабочего цикла: 0 ~ 100%;

Все установленные параметры, Автоматическое отключение питания.

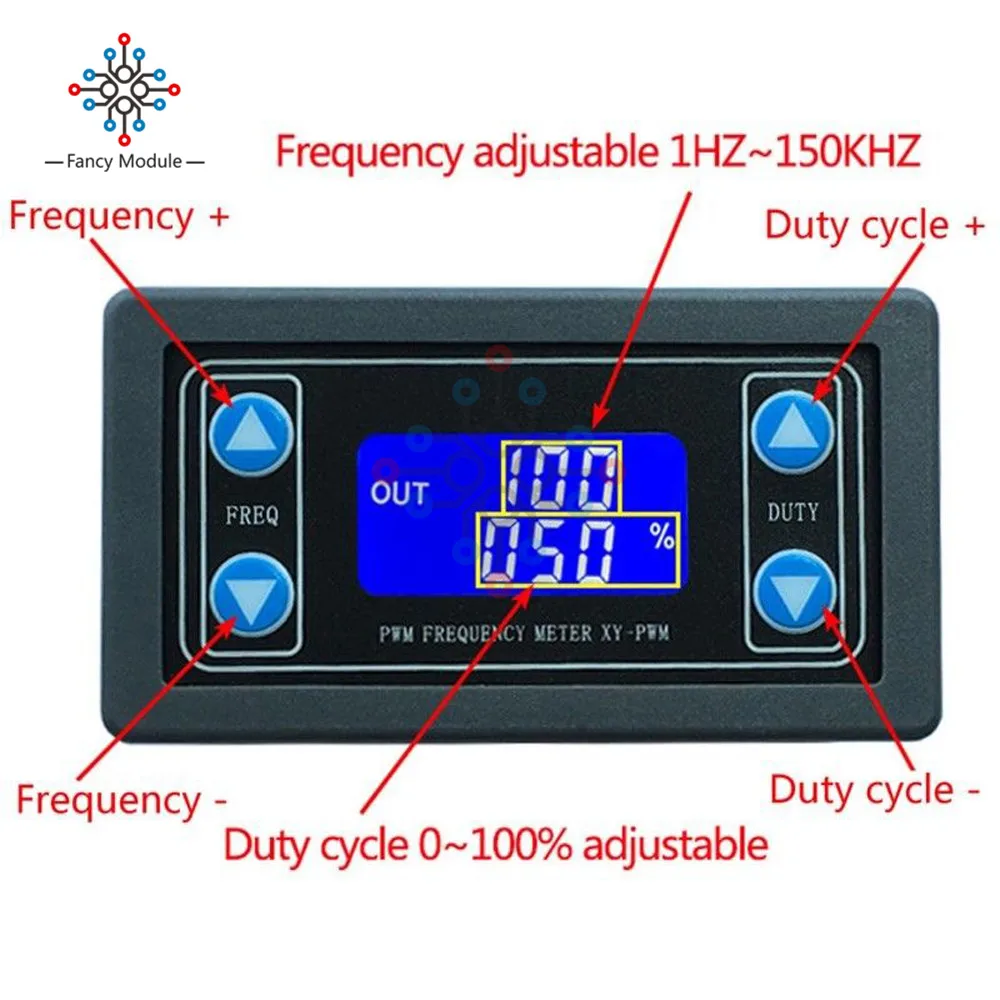

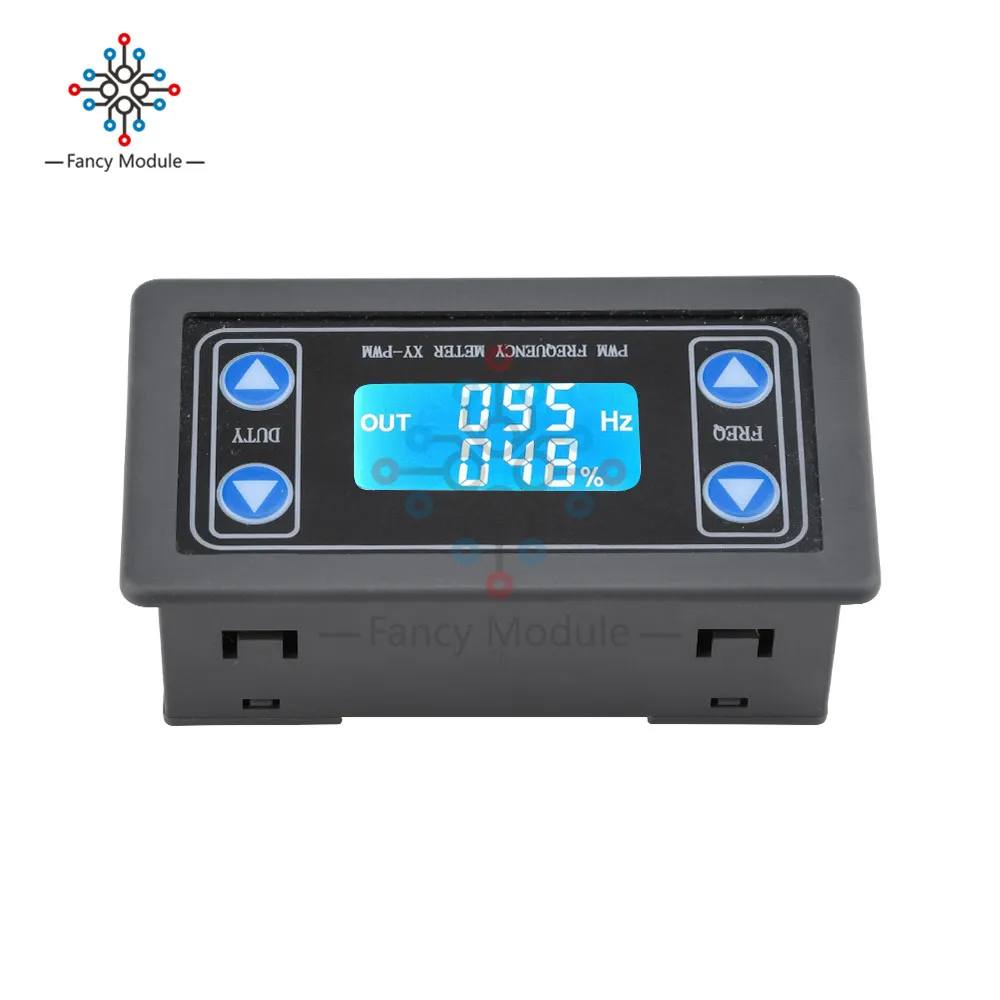

Во-вторых, настройки параметров

Модуль имеет четыре независимых клавиши, используются для установки частоты и рабочего цикла, поддержки касания (увеличение или уменьшение единицы измерения) и длительного нажатия (быстрое увеличение или уменьшение), установите параметры автоматически сохраняйте, не теряйте питание.

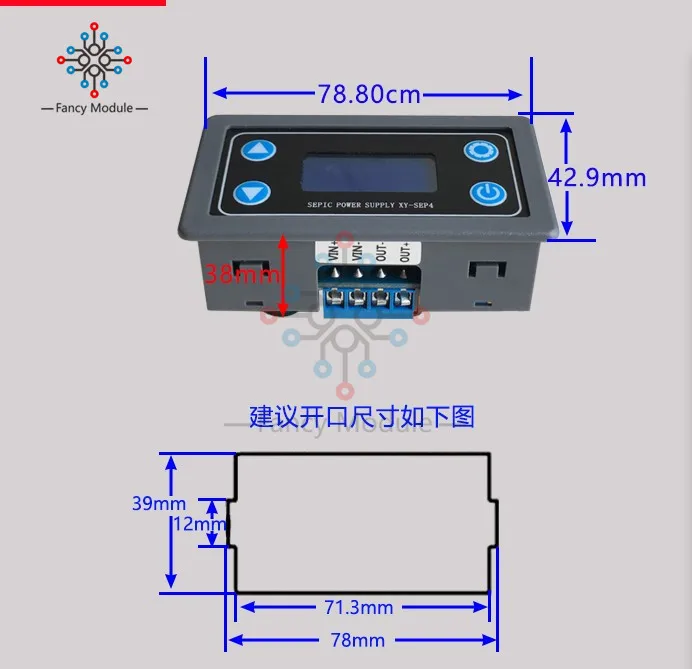

В-третьих, параметры модуля:

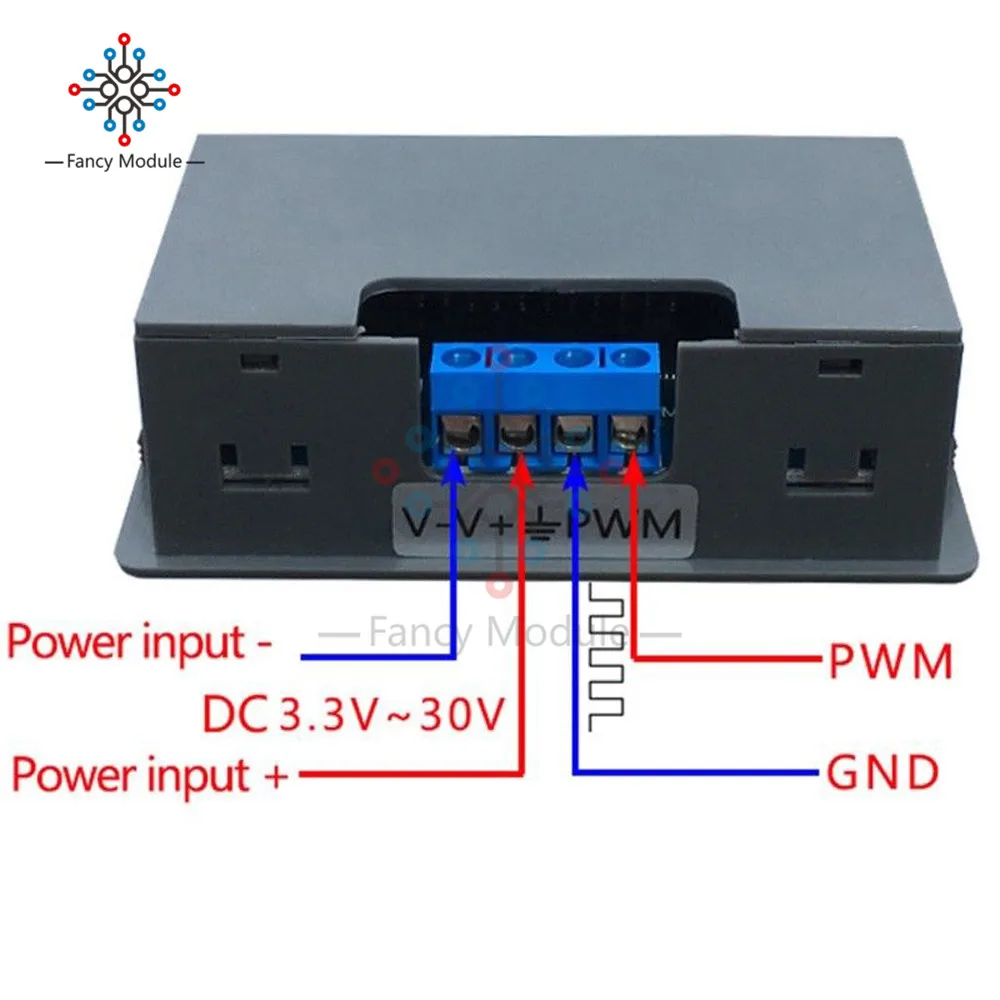

1. Рабочее напряжение: 3,3 ~ 30 В;

2. Частотный диапазон: 1 Гц ~ 150 кГц;

3. Точность частоты: точность в каждом диапазоне около 2%;

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Выходная Амплитуда: ШИМ амплитуда равная напряжению питания;

6. Температура окружающей среды: -20 ~ + 70 ℃.

В-четвертых, сфера применения:

1. Использовать d в качестве генератора сигнала прямоугольной волны, генерировать сигнал прямоугольной волны для экспериментальной разработки и использования;

2. Используется для генерации сигнала прямоугольной волны, управляющего водителем двигателя;

3. Генерировать Регулируемый импульс для использования MCU;

4. Генерация регулируемого импульса, управление соответствующей схемой (ШИМ-Диммирование скорости и другие приложения).

5. Последовательное управление (однокристальная связь на уровне TTL)

Стандарт связи:

9600 бит/с: 8

Стоп-бит: 1

Проверить цифру: нет

Контроль потока: отсутствует

1. Установите частоту ШИМ

«F101»: Установите частоту на 101 Гц (от 001 до 999)

F1.05: установить частоту 1,05 кГц (1,00 ~ 9,99)

F10.5: Установите частоту на 10,5 кГц (10,0 ~ 99,9)

F1.0.5: установить частоту 105 кГц (1.0.0 ~ 1.5.0)

2. Установите рабочий цикл ШИМ

«DXXX»: Установите рабочий цикл ШИМ на XXX; (001 ~ 100)

Например, D050, установите рабочий цикл ШИМ-50%

3, прочитайте заданные параметры

Отправьте строку "read" для чтения заданных параметров.

Набор успешно вернуть: вниз;

Установка не удалось вернуть: падение.

Комплектация:

1 * Постоянный ток 3,3-30 в жидкокристаллический дисплей Рабочая частота цикла 1 Гц-150 кГц Регулируемый измеритель PWM генератор сигналов Частотомер
