Электронный тестер нагрузки DC5.0 ~ 30,0 в до 1,5-25,0 в 5A 35 Вт Регулируемая нагрузка батарея разряда Емкость тестер с охлаждающим вентилятором

Особенности:

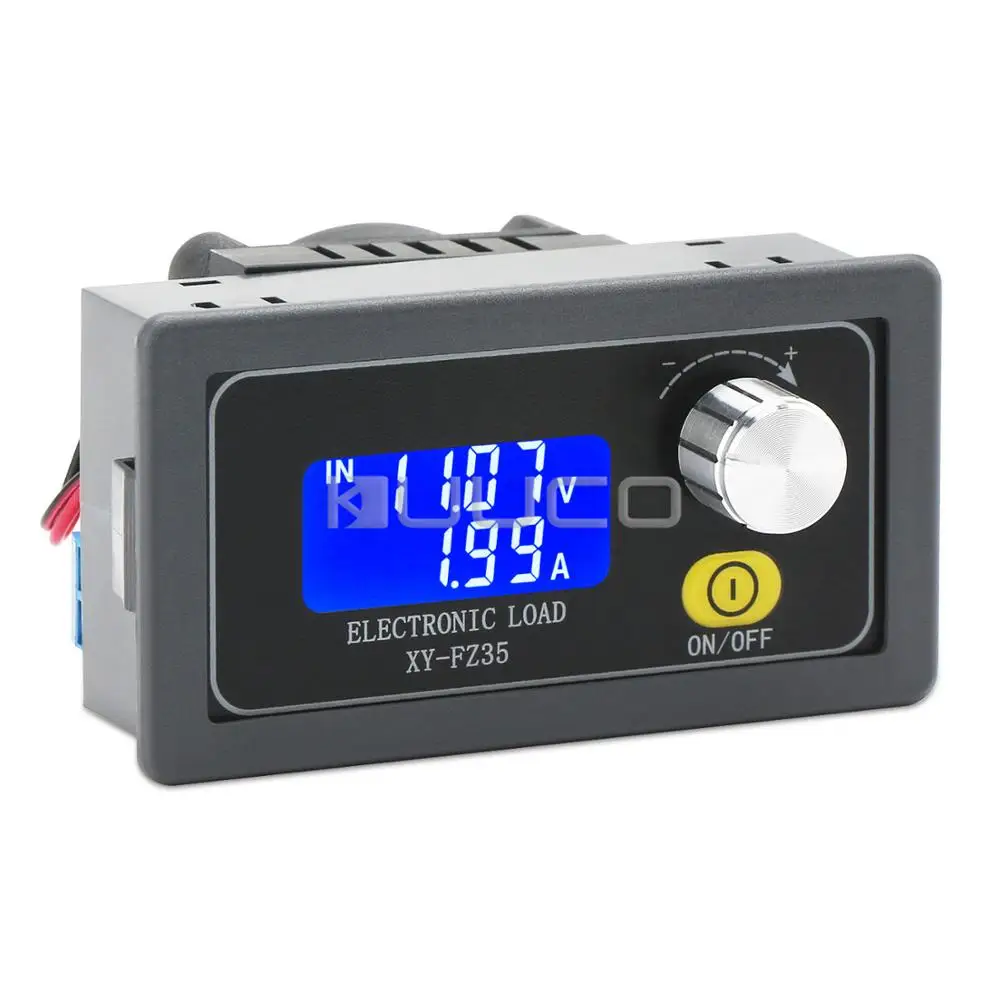

• 1.Отображение тока A, напряжения V, мощности W, емкости AH и времени разряда.
• 2. С отличной функцией защиты.
• 3.Автоматическая статистика емкости разряда и времени разряда.
• 4. Установите максимальную емкость разряда (OAH) и максимальное время разряда (OHP); (можно реализовать эксперименты по старению без присмотра).

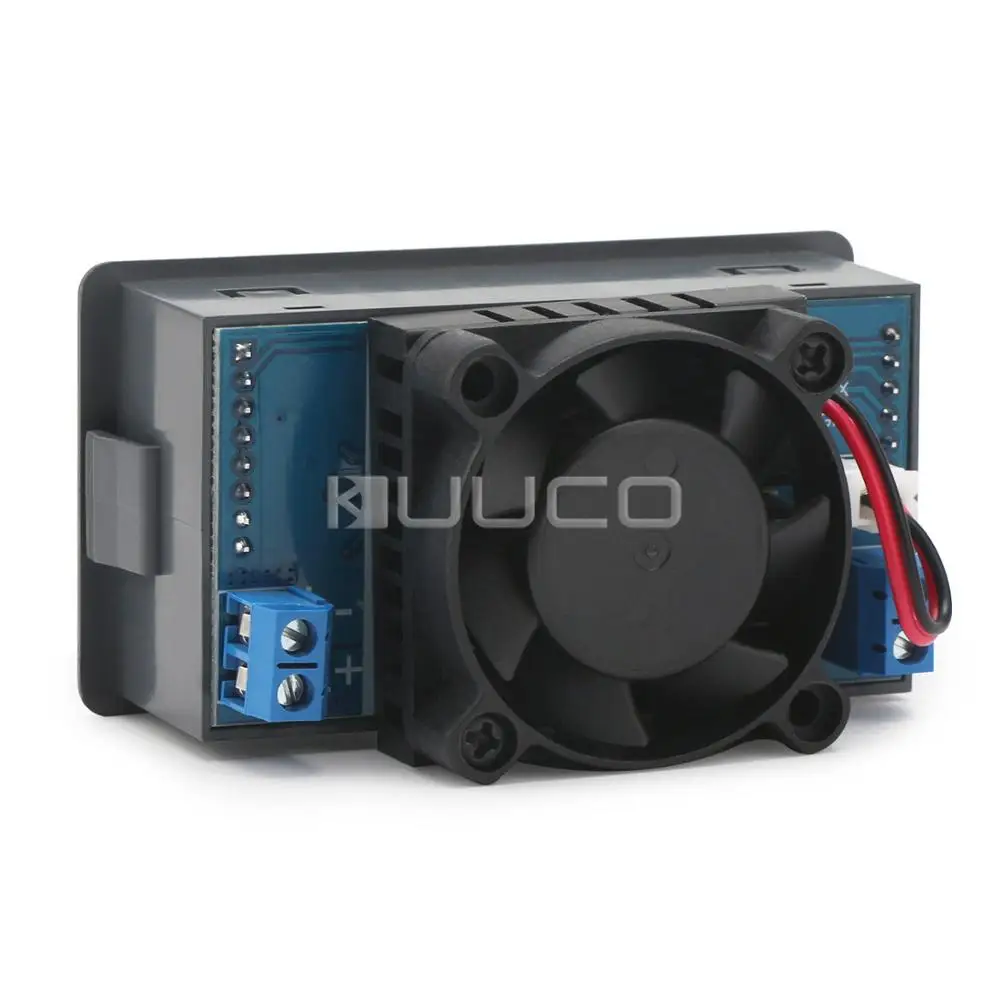

• 5. Интеллектуальный вентилятор с регулируемой температурой, когда мощность больше 10 Вт или температура больше 40 ℃, вентилятор начнет работать автоматически.
• 6. С помощью поворотного потенциометра кодирования можно точно регулировать ток, точность может достигать 0,01 А, ток можно блокировать, чтобы предотвратить вывод из строя.
• 7. Функция Группы данных: вы можете выбрать, следует ли добавить значение емкости и время работы на предыдущем этапе.

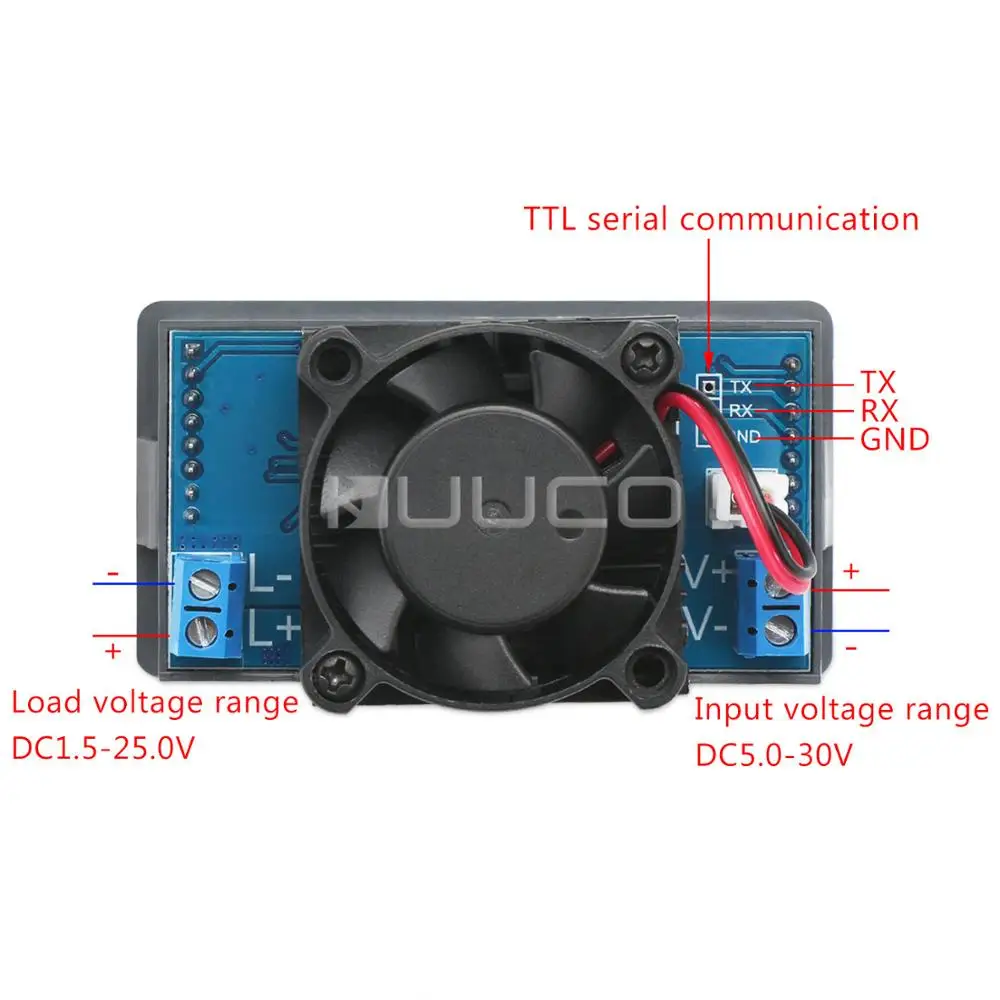

• 8.С мощной функцией последовательной связи.

Параметры:

• Диапазон входного напряжения:DC5.0-30.0V (с защитой от обратного подключения)
• Диапазон напряжения нагрузки:DC1.5-25.0V (с защитой от обратного подключения)
• Диапазон тока нагрузки:0,00-5.00A
• Мощность разряда:35 Вт
• Точность постоянного тока: ±(1% + 3 цифры)
• Точность напряжения: ±(0.5% + 1 цифра)
• Защита от перенапряжения (OVP): по умолчанию 25,2 в (можно сбросить)
• Защита от перегрузки по току (OCP): по умолчанию 5,10 А (можно сбросить)
• Защита от перегрузки (OPP): по умолчанию 35,5 Вт (можно сбросить)
• Защита от низкого напряжения (LVP): по умолчанию 1,5 В (можно сбросить)
• Защита от перегрева (OTP): по умолчанию около 80 ℃ (сбросить нельзя)
• Скорость вращения вентилятора: 8000 ± 10% об/мин

Примечание:

• Если срабатывает защита, ЖК-дисплей будет мигать и отображать защиту, например, OVP, OCP.
• Когда применяется для тестирования разряда батареи, установка соответствующего значения LVP может эффективно предотвратить чрезмерную разрядку аккумулятора, чтобы не повредить аккумулятор.

Функциональные инструкции:

• А. Начальное состояние электронной нагрузки при включении питания:

  • Электронная нагрузка автоматически сохраняет состояние ВКЛ/ВЫКЛ перед выключением и выступает в качестве начального состояния следующего включения питания.
• Б. Подсчет емкости разряда и времени разряда:
  • 1. Подсчитайте емкость разряда: он начинает подсчитывать, когда значение тока нагрузки не равно нулю, пока следующий ток нагрузки не станет нулем, считается, что завершение процесса разряда, счет заканчивается.
  • 2. Считайте Время разряда: когда текущее значение не равно нулю, он начинает считать, пока следующий ток нагрузки не станет нулевым, считается, что завершение процесса разрядки, счет заканчивается.
• C. Установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):
  • 1. Установка максимальной емкости (OAH): если функция OAH включена, если значение емкости сброс нагрузки больше установленного максимального значения емкости, Электронная нагрузка автоматически останавливается, ЖК-дисплей мигает и отображает «OAH», а когда сигнал OAH снимается, статистика емкости автоматически очищается;
  • 2. Установите максимальное время разряда (OHP): если функция OHP включена, если значение времени работы нагрузки больше установленного максимального значения времени разряда, электронная нагрузка автоматически останавливается, ЖК-дисплей мигает и отображает «OHP», а при снятии сигнала тревоги OHP статистика времени автоматически очищается.
  • Примечание: когда функции OAP и OHP выключены, Электронная нагрузка будет записывать емкость разряда и время разряда, после включения функции OAH и OHP, электронная нагрузка перестанет работать, когда достигнет установленного значения; При включении функции OHP, Время работы электронной нагрузки находится в режиме обратного отсчета.
  • Функция OAP и OHP может использоваться для проведения тестирования на старение без присмотра.
• Д. Функция Группы данных:
  • Разделены на «DAT0», «DAT1»
  • DAT0: мигание показывает только значение емкости и время работы предыдущего этапа и не добавляется к следующему этапу;
  • DAT1: мигание показывает значение емкости и время работы предыдущего этапа и автоматически добавляет к следующему этапу;

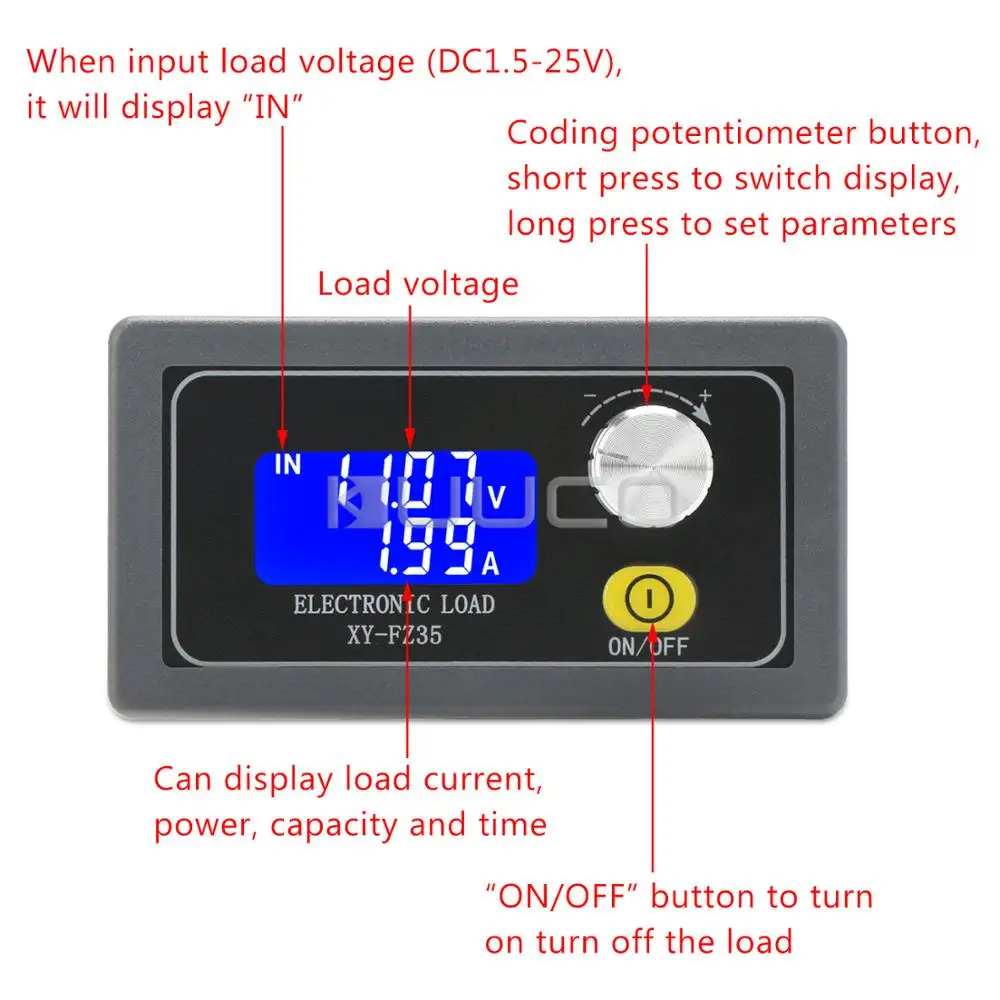

Инструкции по эксплуатации интерфейса:

• А. Инструкции по эксплуатации операционного интерфейса:

  • 1. Электронная нагрузка включается, а затем входит в рабочий интерфейс, который используется для включения или выключения электронной нагрузки коротким нажатием кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в реальном времени путем вращения потенциометра кодирования;
  • 2. Короткое нажатие кодирования Кнопка потенциометра для переключения отображения (ток/мощность/Емкость/время);
  • 3. В любом интерфейсе отображения поворотный потенциометр кодирования автоматически переключается на текущий интерфейс отображения;
  • 4. В текущем интерфейсе дисплея нажмите и удерживайте кнопку «Вкл/Выкл», чтобы включить или выключить функцию блокировки данных, если она включена, символ блокировки «|-» будет отображаться перед текущим, В это время нельзя регулировать ток нагрузки в реальном времени, поворачивая на кодирующий потенциометр, чтобы предотвратить вывод из строя;
  • 5. В интерфейсе емкости/времени нажмите и удерживайте кнопку «Вкл/Выкл», чтобы опустить соответствующие данные о емкости/времени.
• Б. Инструкции по эксплуатации интерфейса настройки:
  • 1. В рабочем интерфейсе Длительное нажатие потенциометра кодирования, чтобы войти в интерфейс настроек;
  • 2. Вращая потенциометр кодирования, отрегулируйте параметры, по часовой стрелке для увеличения и против часовой стрелки для уменьшения; Переключите параметры, которые необходимо изменить, коротким нажатием потенциометра кодирования;
  • 3. В интерфейсе параметров максимальной емкости (OAH)/максимального времени разряда (OHP) Короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию включения или выключения, при выключении на ЖК-дисплее отображается «----»;
  • 4. В интерфейсе параметров максимальной емкости (OAH) кратковременно нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9.999Ah/99.99Ah/999.9 Ач/9999 Ач);
  • 5. Настройка завершающих параметров, долгое нажатие потенциометра кодирования, выход из интерфейса настроек, заданные параметры будут автоматически сохранены.

Формат загрузки данных:

• Нет состояния тревоги:

  • Напряжение питания нагрузки, ток нагрузки, значение емкости, время разряда;
  • 11,90 в, 11,90 А, Ач, 00:02 --- напряжение нагрузки В, ток нагрузки А, емкость Ач, время разряда 00:02;
  • Примечание: если максимальное время разряда включено, 00:02 указывает на обратный отсчет;
• Состояние тревоги:
  • Код состояния загрузки сигнала тревоги (OVP/OCP/OPP/LVP/OAH/OHP/OTP)
  • Читайте настройки параметров продукта
  • OVP: 25,2, OCP: 5,10, OPP: 35,5, LVP: 1,50, OAH:0222,OHP:00:00,
  • Перенапряжение, Перегрузка по току, перегрузка по мощности, низкое напряжение, максимальная емкость, максимальное время разряда

Посылка входит:

• 1 хЭлектронный тестер нагрузки
