Процессор

Используйте чип Lexin ESP32

32 32-битный двухъядерный, частота 240 МГц

Встроенный Wi-Fi и Bluetooth

Main основной процессор полностью свободен для запуска приложения пользователя.

Additional дополнительный купольный процессор ULP, который контролирует каналы GPIOs, ADC и контролирует большинство внутренних периферийных устройств.

LoRa

Использование чипа Semtech SX1276

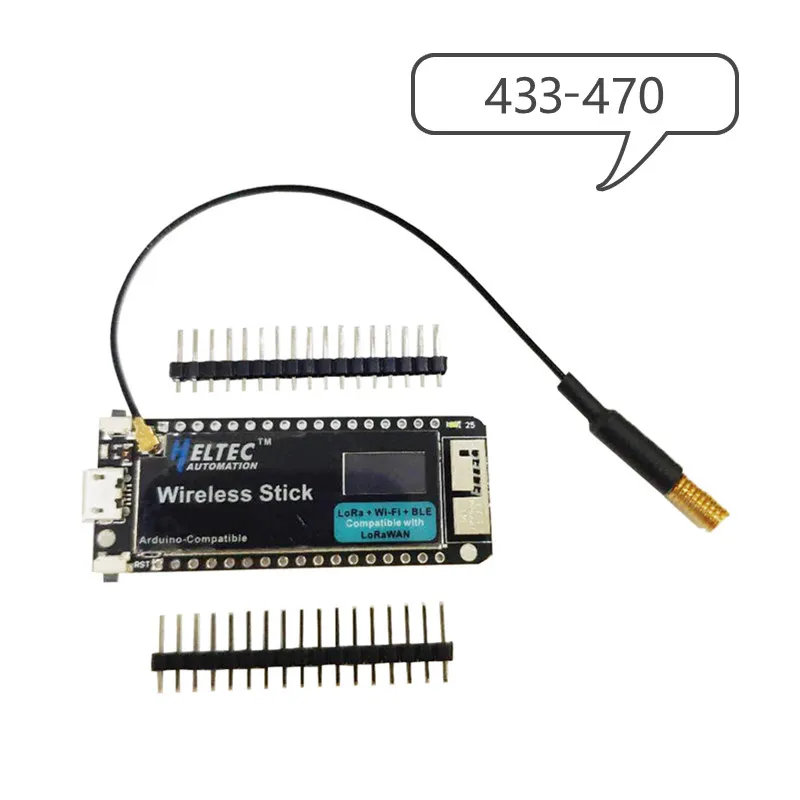

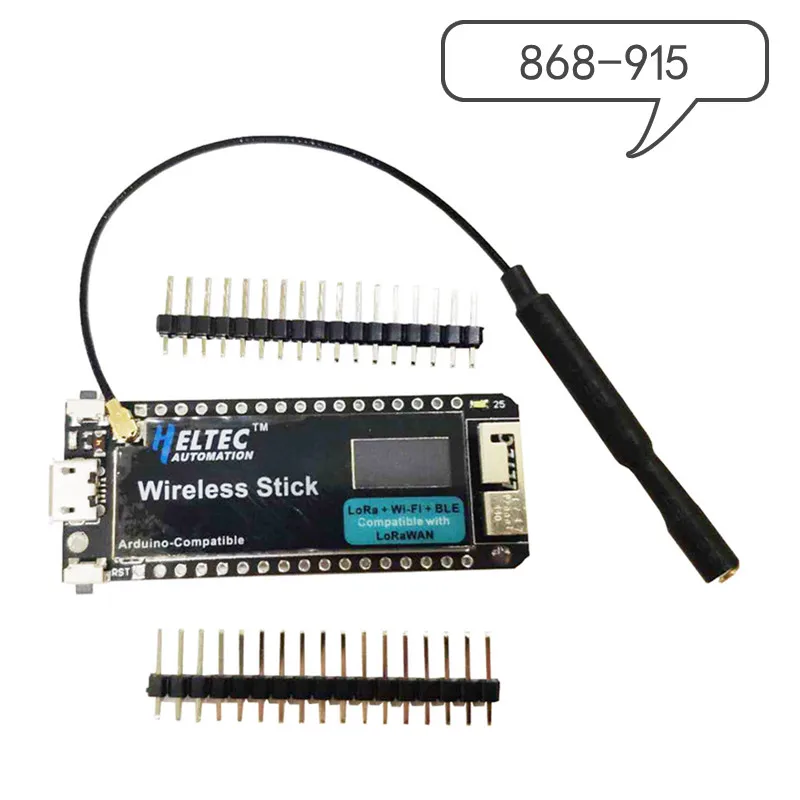

Supports поддерживает 433 МГц, 470 МГц, 868 МГц, 915 МГц четырехдиапазонный опционально

Может использоваться как узел LoRa и микрошлюз

 Поддержка LoRaWAN протокол

Расстояние передачи узла: до 6 км в открытом пространстве

Output Выходная мощность: до + 20 дБм (± 2 дБм)

Wi-Fi

 802,11 b/g/n/e/i

802 802,11 n (2,4 ГГц), скорость передачи данных до 150 Мбит/с

802 802,11 e: механизм QoS для реализации беспроводной мультимедийной технологии

 WMM-PS, uapsd

Mpтехнология агрегации кадров MPDU и A-MSDU

Блочный ответ, фрагментация и реорганизация

Automatic автоматический мониторинг/сканирование маяка

802 802,11 i функции безопасности: предварительная аутентификация и TSN

Support Поддержка шифрования WPA / WPA2 / WPA2-Enterprise / WPS

Infrastructure режим станции BSS Infrastructure/режим SoftAP

Wi-Fi Wi-Fi Direct (P2P), P2P discovery, режим P2P GO и управление питанием P2P

 Поддержка для IPv6

Bluetooth

Bluetooth v4.2 Полный стандарт, включая традиционный Bluetooth (BR/EDR)

И Bluetooth низкая энергия (BLE)

Supports поддерживает стандартный класс-1, класс-2 и класс-3 без внешнего усилителя мощности

Enhanced Улучшенная точность управления питанием

Output выходная мощность до + 10 дБм

Receiver NZIF приемник с чувствительностью приема BLE-128 дБм

Адаптивная частота Hopping (AFH)

Стандартный HCI на основе SDIO / SPI / UART интерфейса

Высокая скорость UART HCI до 4 Мбит/с

Support поддержка контроллера BT 4,2 и стека протоколов хоста

Protocol протокол обнаружения службы (SDP)

Универсальное приложение доступа (зазор)

Protocol протокол управления безопасностью (SMP)

 Низкое энергопотребление Bluetooth

Сверхмощные Светодиоды красного свечения сверхмощные Светодиоды красного свечения/ГАТТ

 HID

Supports поддерживает все приложения на основе GATT Bluetooth с низким энергопотреблением

Spspp-Like низкомощный протокол передачи данных Bluetooth

BLE Beacon

A2a2dp/AVRCP / SPP, HSP / HFP, RFCOMM

Algorithms алгоритмы аудио кодека CVSD и SBC

Bluetooth piconet (Piconet) и scatternet (Scatternet)

Взаимодействия человека

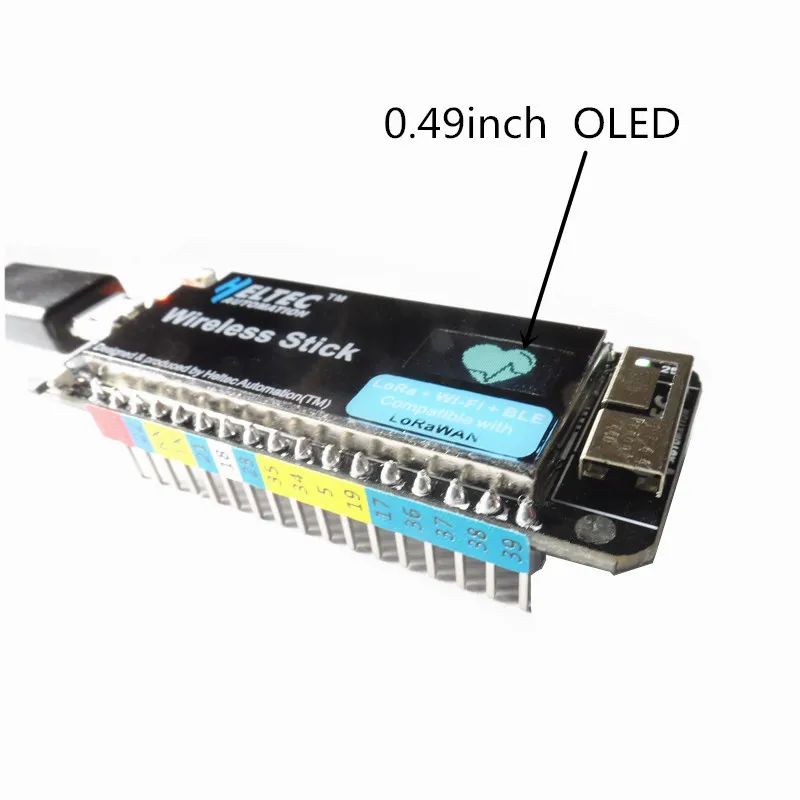

 0,49 дюймов OLED экран

Button кнопка (сброс и программа)

Источника питания

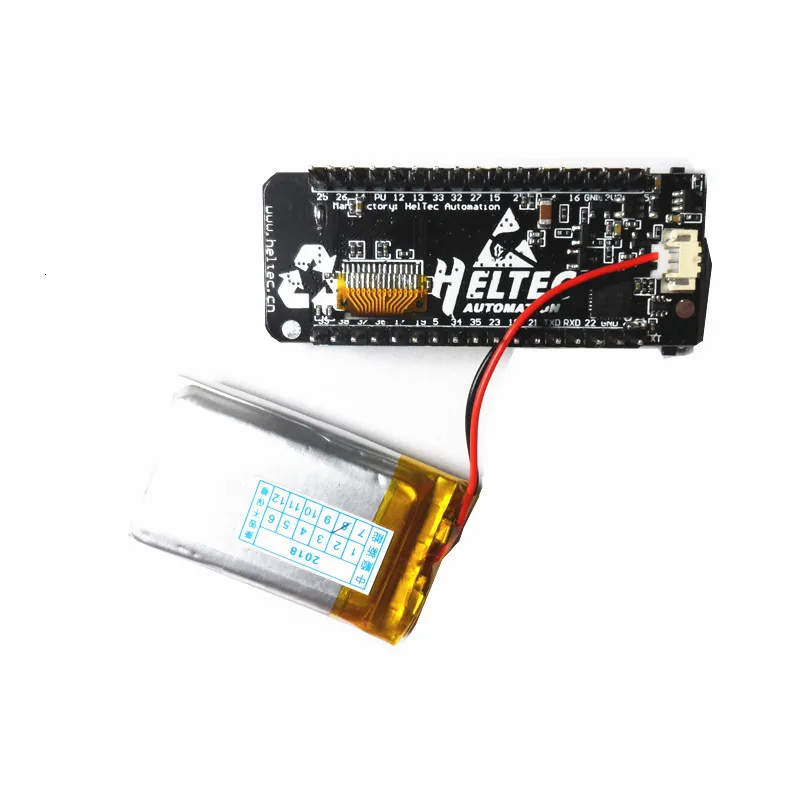

Input Входная мощность: USB, литиевая батарея

 Выход мощность: + 5 вольт постоянного тока (только в том случае, если USB со встроенным усилителем), + 3,3 V

Интегральная схема зарядки литиевой батареи

External внешний источник питания, контролируемый портом IO для облегчения разработки платы для ввода низкого энергопотребления

Интерфейс

UART, SPI, I2C, I2S, карта Mirco-SD

 12 бит ADC, 8-битный DAC

General 29 общие порты GPIO

Коробка для хранения

 Флэш-память: 64M-BitsMB

Мощность потребления

Ток в спящем режиме: 800uA

Механическая структура

 Размеры: 60mmX23mmX8mm

Обратите внимание

Дорогой друг, пожалуйста, обратите внимание, что теперь мы обновили нашу антенну, измените на 1,868/915 интерфейсную пружинную антенну IPEX.
