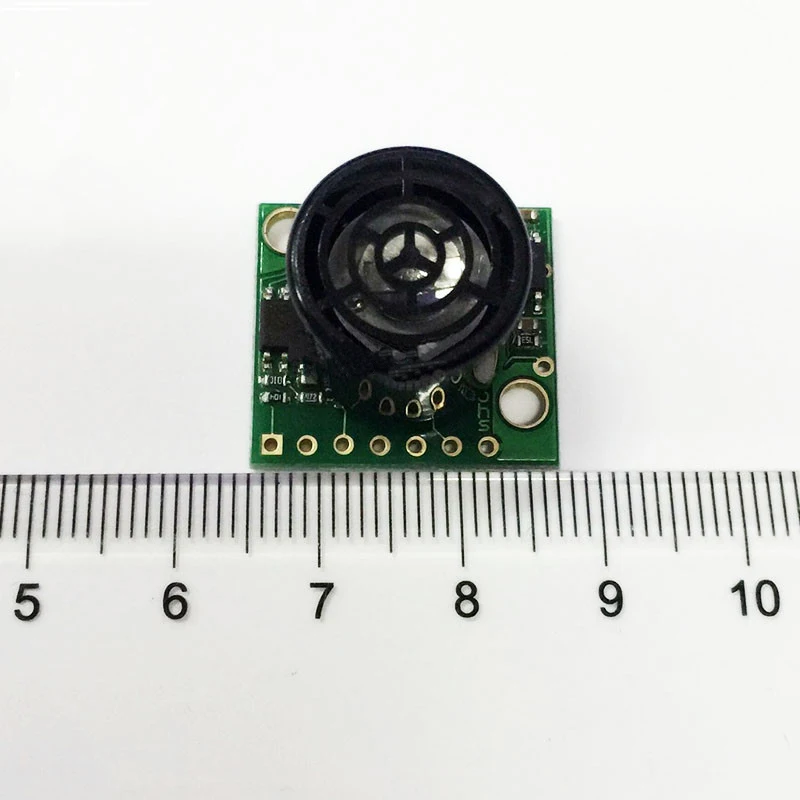

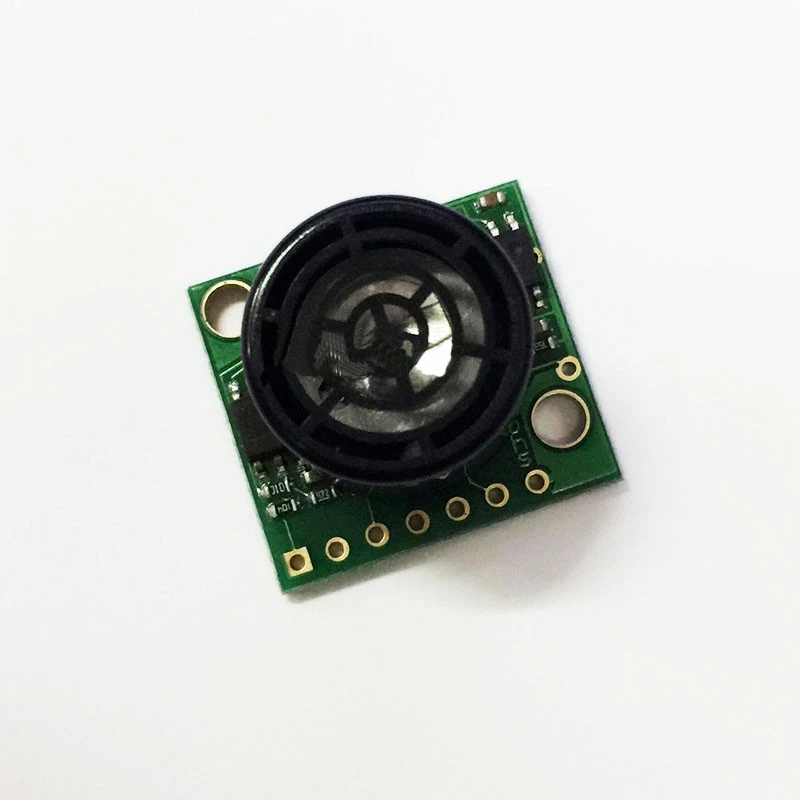

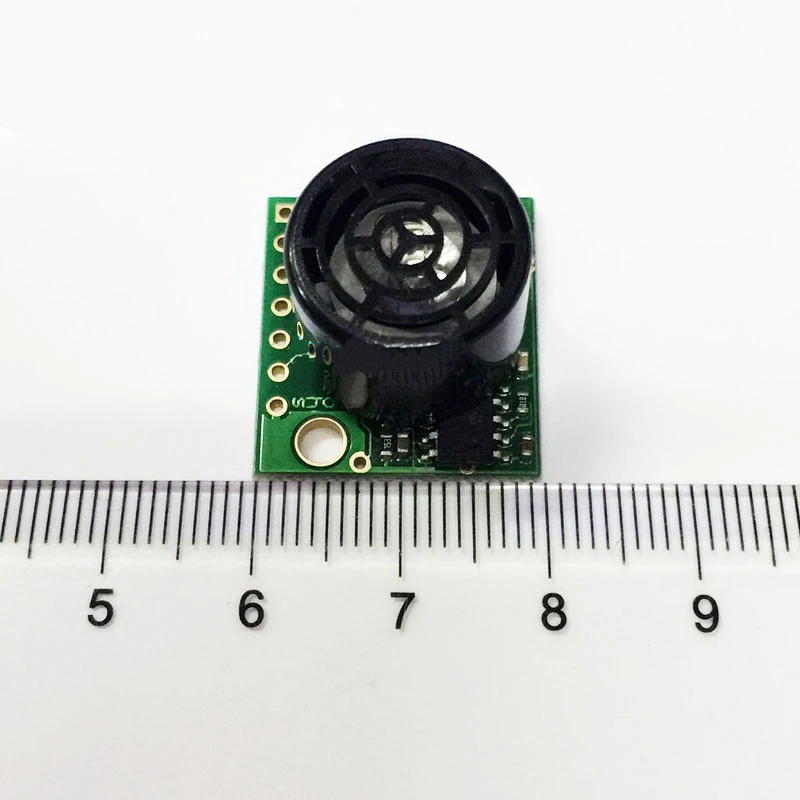

1 шт. Радиоуправляемый Дрон, робот, избегающий препятствий, аналоговый сенсор, модуль Max Sensor EZ MB1040 XD-06B, 5 В, модуль ультразвукового измерения расстояния

Характеристики:
-Модель: MB1040

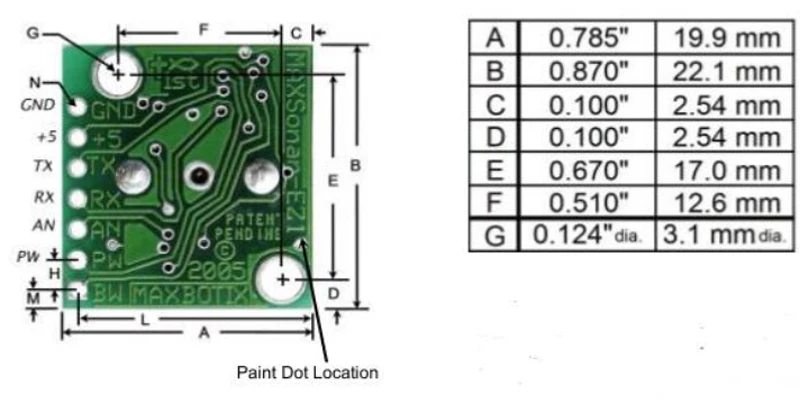

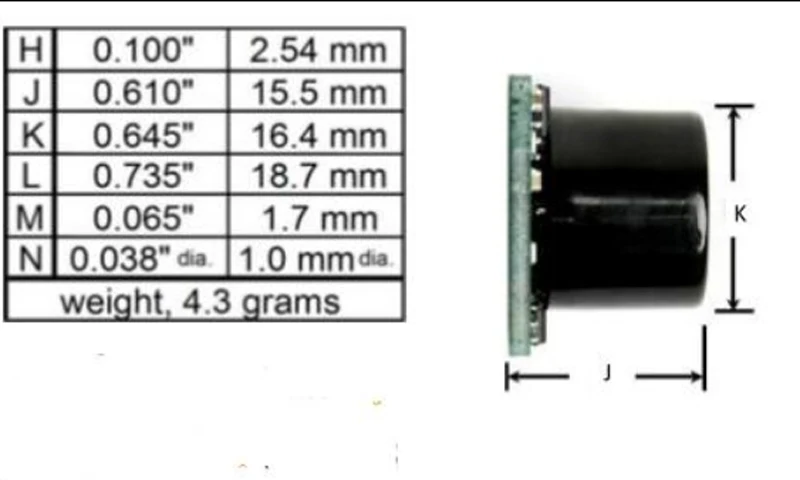

-Размер: 22*10*15 мм
-Рабочее напряжение: 5 В
-Рабочий ток: 0.02A
-Категория выходной модели: аналоговый датчик
-Принцип работы: Вакуумный датчик
-Категория датчика: звуковой датчик
-Разрешение: 1 дюйм
-Рабочая скорость: 20 Гц
-Ультразвуковой датчик 42 кГц измеряет расстояние объекта
-3 выхода в рабочем режиме: аналоговое напряжение, серия RS232, ширина импульса
-Почти нет мертвой зоны с датчиком, диапазон объектов менее 6 дюймов-6 дюймов
-Максимальный диапазон 254 дюйма (645 см)
-Напряжение: 3v-5,5 v
-Низкая 2,0 мА Средний необходимой силы тока
-Маленький, легкий модуль
-Применение: дистанционный тест/Радиоуправляемый Дрон робот Предотвращение препятствий и т. Д.

Дополнительные сведения: режим управления модулем (контрольный штифт PIN4 RX), когда этот штифт всегда высокий, модуль измеряет один раз каждые 50 мс и выводит данные о неформатированном расстоянии от трех футов. Если контрольный штырь является триггерным сигналом PIN4 RX до 20US или более, этот режим работы такой же, как у HC-SR04. Для каждого измерения, ширина импульса выходное время непосредственно US/58 = см. В дополнение к аналоговому напряжению, режим последовательного выхода не изменяется.
В режиме аналогового выхода: штырь выводит аналоговый коэффициент масштабирования напряжения (VCC / 512) на дюйм. Например, когда напряжение источника питания составляет 5 В, аналоговый выход выхода соответствует ~ 9.8mv/в дюймах (3,3 v источника питания соответствует ~ 6.4 мВ/дюйм. Выход буферизирован и соответствует данным ближайшего диапазона.

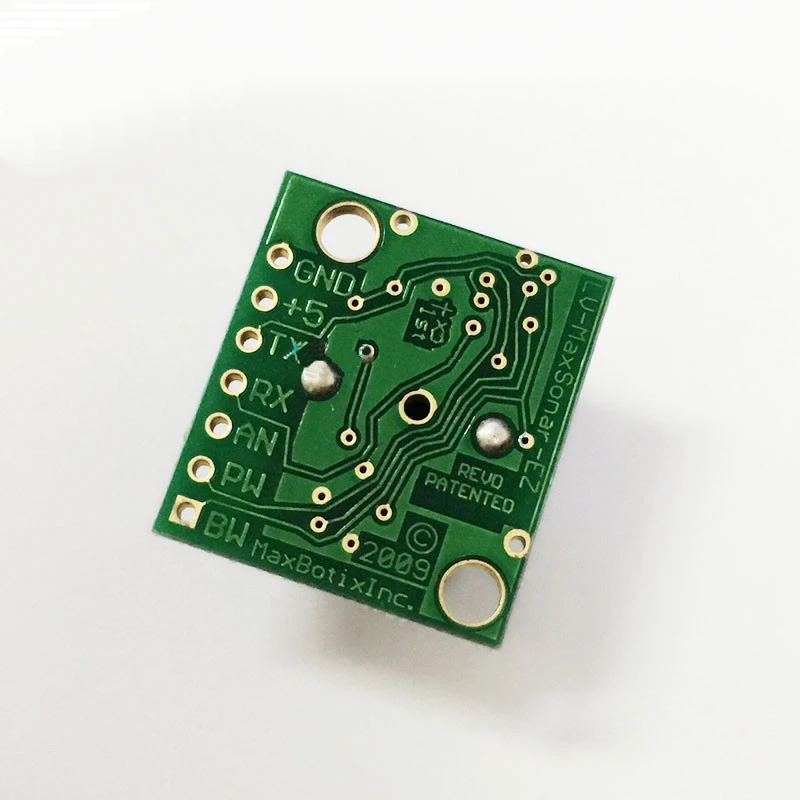

Описание штифта
Pin 1-BW-* Оставьте открытым или удерживайте на низком уровне для последовательного выхода на выходе TX. Когда BW pin удерживается высоко, выход TX посылает a
Пульс (вместо серийных данных), подходит для низкого шума.
Pin 2-PW-этот pin выводит изображение ширины импульса диапазона. Расстояние можно рассчитать с помощью коэффициента шкалы
147uS на дюйм.
Pin 3-AN-выходное аналоговое напряжение с коэффициентом масштабирования (Vcc/512) на дюйм. Поставка 5 в дает ~ 9.8 мВ/дюйм. И
3,3 V дает ~ 6.4mV/в такой стране, как. Выход буферизирован и соответствует последним данным диапазона.
Штырь 4-RX-Этот штырь внутри вытягивается высоко. LV-MaxSonar-EZ будет постоянно измерять диапазон и выход, если RX
Данные остаются неподключенными или удерживаемыми высоко. Если датчик удерживается на низком уровне, датчик перестанет колебаться. Принесите максимум для 20 или более
Команда Дальность чтения.

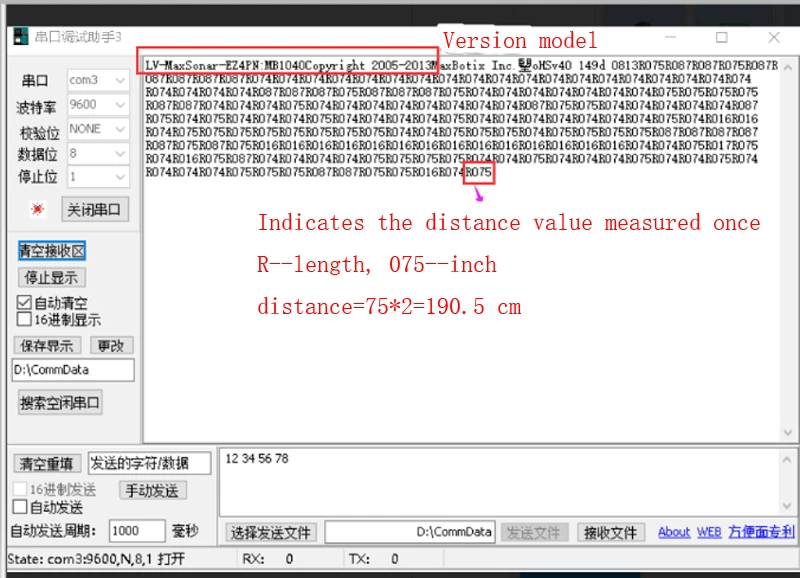

Pin 5-TX-когда * BW открыт или удерживается на низком уровне, выход TX обеспечивает асинхронный последовательный с форматом RS232, за исключением
Напряжение 0-VCC. Выход-это ASCII capital «R», за которым следуют три символа ASCII, представляющие
Диапазон в дюймах до максимального 255, затем возврат перевозки (ASCII 13). Скорость передачи данных составляет 9600, 8 бит, нет
Паритет, с одной остановкой. Хотя напряжение 0-Vcc не соответствует стандарту RS232, большинство устройств RS232 имеют
Достаточный запас для считывания серийных данных 0-Vcc. Если требуется Стандартный уровень напряжения RS232, Инвертируйте и подключите RS232
Конвертер, такой как MAX232. Когда BW pin удерживается высоко, выход TX посылает один пульс, подходит для низкого уровня шума
Сцепление. (без серийных данных)
Pin 6-+ 5V- Vcc-работает на 2,5 V-5,5 V. Рекомендуемый ток 3 мА для 5 В и 2 мА для 3 В.
Pin 7-GND-возврат для источника питания постоянного тока. GND (и Vcc) должна быть пульсация и шум бесплатно для лучшей работы.

Посылка включает в себя:
1 x модуль
