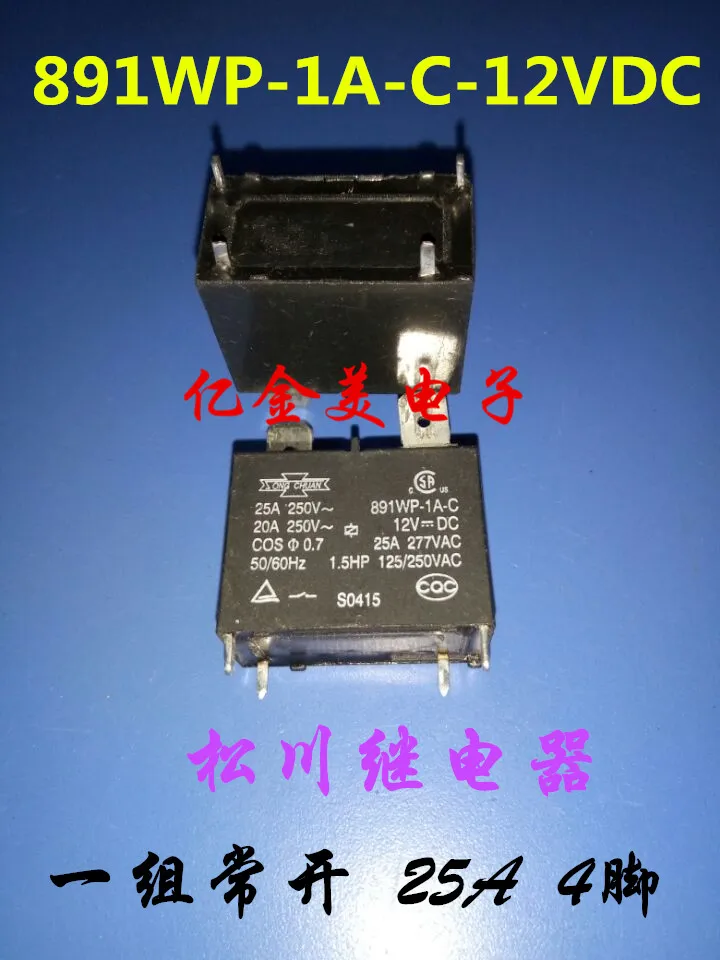

Реле высокой мощности 891WP-1A-C-12vdc 25A 4 фута | Обустройство дома
368,95 руб. / набор

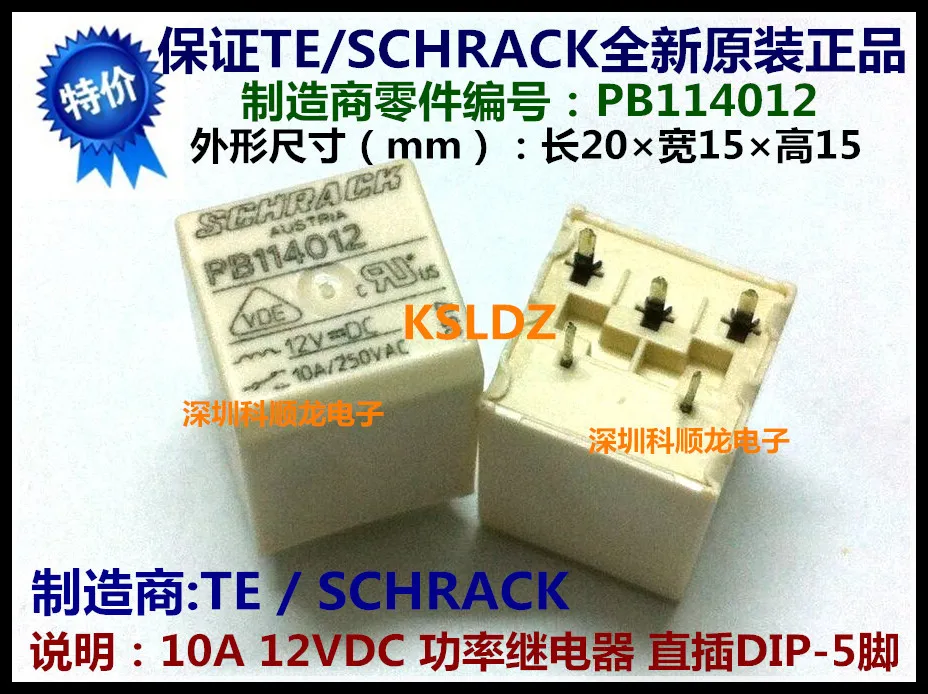

100% оригинальный новый TE TYCO SCHRACK PB114012 12VDC 10A250VAC 5-контактные реле | Обустройство дома
152,90 руб.
10 шт. D417 AOD417 SOT252 | Обустройство дома
10 шт. мощный МОП-транзистор высокой мощности HY3306P HY3306 или HY3906P HY3906 HY4306P HY4306 TO-220 130A 60
433,21 руб. / набор
1PCS LM158JG LM158JGB LM158J LM158 DIP8 CDIP8 new and original In Stock | Обустройство дома
111,90 руб.
10 шт./лот MUR3040PT TO218 | Обустройство дома
20PCS/LOT for iPhone 5S 5c wifi module bluetooth IC chip 339S0204 U8_RF | Обустройство дома
Shop326944 Store
Магазина Shop326944 Store работает с 22.02.2013. его рейтинг составлет 97.26 баллов из 100. В избранное добавили 105 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1869 наименований товаров, успешно доставлено 898 заказов. 146 покупателей оставили отзывы о продавце.
Характеристики
ACS712ELC-20A модуль обнаружения тока измеряемый ток переменного или постоянного 0-20A 0 1
История изменения цены
*Текущая стоимость 762,28 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 907.64 руб. | 952.34 руб. | 929.5 руб. |
| Feb-19-2026 | 899.53 руб. | 944.49 руб. | 921.5 руб. |
| Jan-19-2026 | 754.33 руб. | 792.45 руб. | 773 руб. |
| Dec-19-2025 | 884.44 руб. | 928.77 руб. | 906 руб. |
| Nov-19-2025 | 770.18 руб. | 809.13 руб. | 789.5 руб. |
| Oct-19-2025 | 869.71 руб. | 912.7 руб. | 890.5 руб. |
| Sep-19-2025 | 861.22 руб. | 904.70 руб. | 882.5 руб. |
| Aug-19-2025 | 853.61 руб. | 896.65 руб. | 874.5 руб. |
| Jul-19-2025 | 846.80 руб. | 888.32 руб. | 867 руб. |
Описание товара

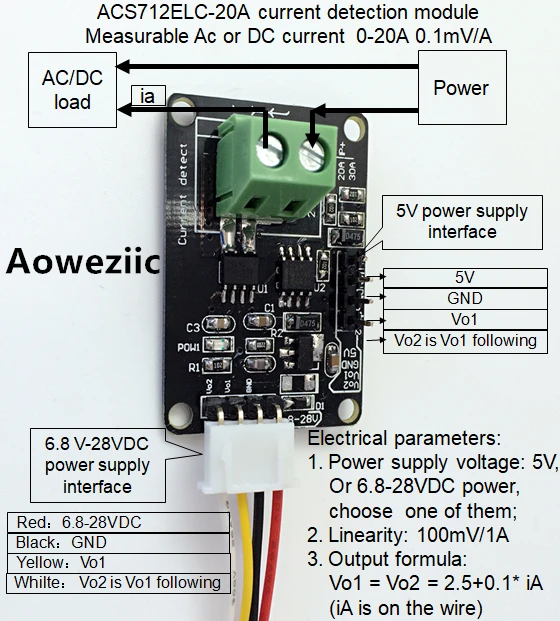

ACS712ELC-20A Текущий Модуль обнаружения

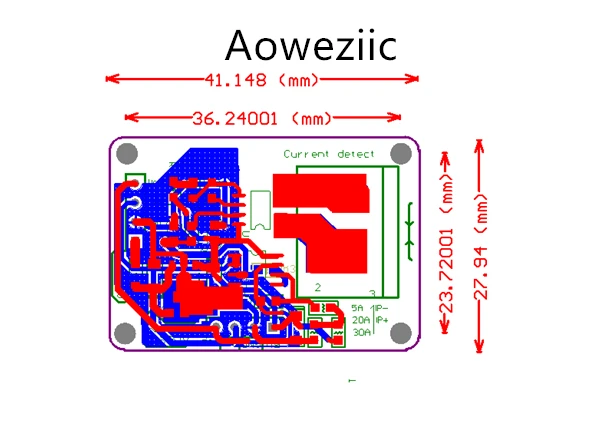

Физическая схема ACS712ELC-20A
Размер на рисунке 2
1 электрические параметры и характеристики производительности модуля:
Источника питания напряжение: 5V или 6,8-28VDC источника питания, выбирайте обувь на один вид интерфейса.
Сила тока: 3,5 мА;
Рабочая температура: -45 градусов до 85 градусов;
Напряжение изоляции: 1,5 кв;
Диапазон обнаружения тока: -20A-20A;
0A Выходное напряжение: Vo1 = Vo2 = 2,5 в
Линейный градусов K:1A соответствует 0,1 V, фиксированный конец K = 0,1 V/1A;
Выход формула: Vo1 = Vo2 = 2,5 + K * ia = 2,5 + 0,1 * ia (НМА является ток течет через проводников).
Размер пластины: 41 мм * 28 мм;
3 области применения:
1) Обнаружение тока переменного/постоянного тока;
2) обнаружение подключения двигателя;

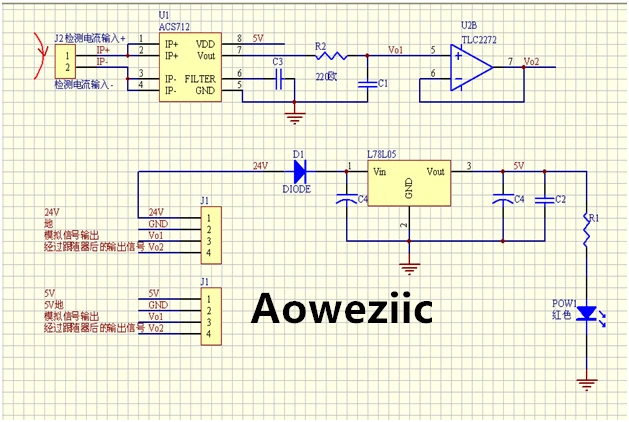

Принципиальная схема
Фигер 3
5 связь между током обнаружения и аналоговым сигналом
Аналоговый выходной сигнал:
Vo1 = Vo2 = 2,5 + K * ia (K-линейность, IA является ток течет через проводников).
По-английски вход постоянного тока I = 1A в качестве примера, линейность Vcc = 5V и ACA712ELC-20A является 0,1 V/1A.
Мы просто говорим, что соответствующее отношение тока постоянного тока измеряется ACS712ELC-20A.
(2) ток течет в положительном направлении IP +, когда IP-течет:
Например ia = 1A;
Vo1 = Vo2 = 2,5 + K * ia; (1,1-1),
Соответствующий выход: VO = (2,5 + 0,1) V = 2,6 V
(2) ток течет в обратном направлении IP-,
Когда IP + выходит:
Например ia = 1A;
Vo1 = Vo2 = 2.5-K * ia; (1,1-2)
Соответствующий выход: VO = (2,5-0,1) V = 2,4 V
Если это сигнал переменного тока, Vo1 = Vo2 = 2,5 + K * ia; (1,1-3);
Vo1 = Vo2 соответствует Диапазон мощности: 2,4 V-2,6 V. Сигнал может быть подключен к контакту преобразования A/D микрокомпьютера с одним чипом для преобразования AD.
Вышеуказанное значение является идеальным, и фактическое значение будет иметь некоторые незначительные ошибки.
Клиенты могут выбрать подходящие модели в соответствии с их собственными требованиями.
