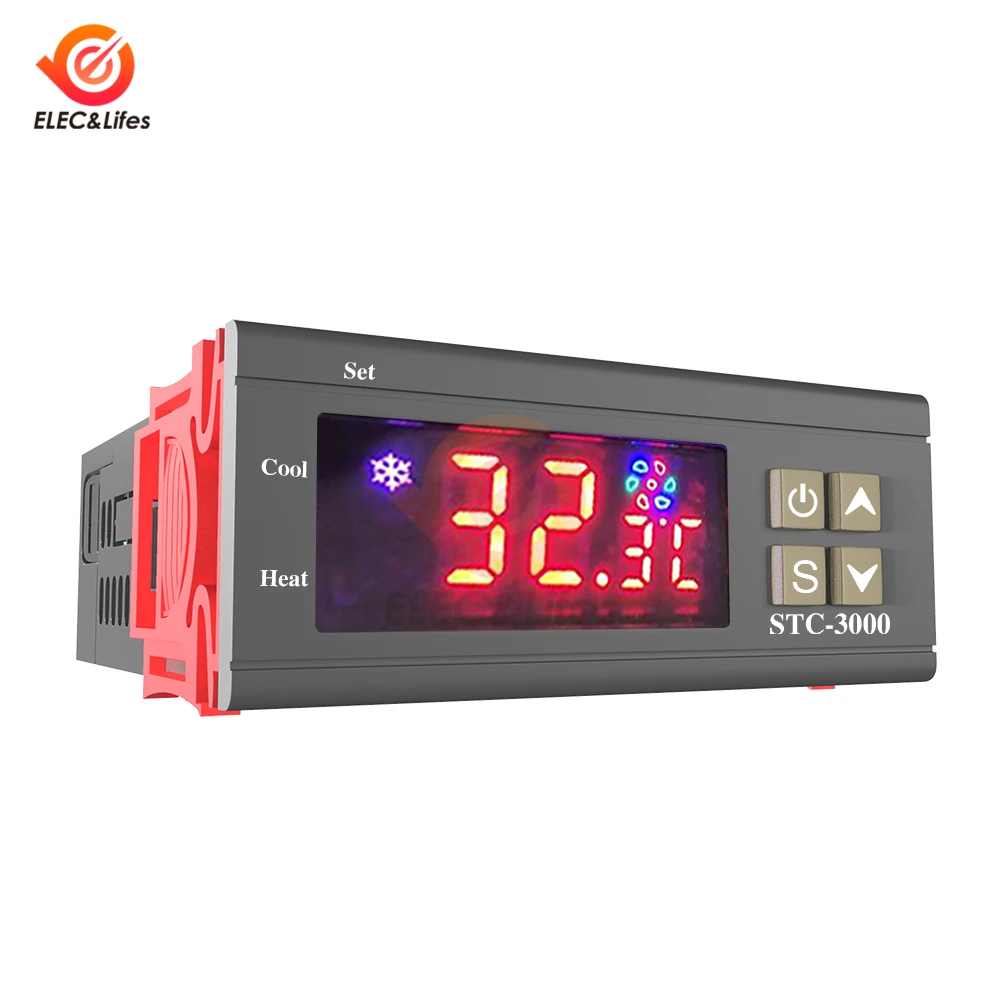

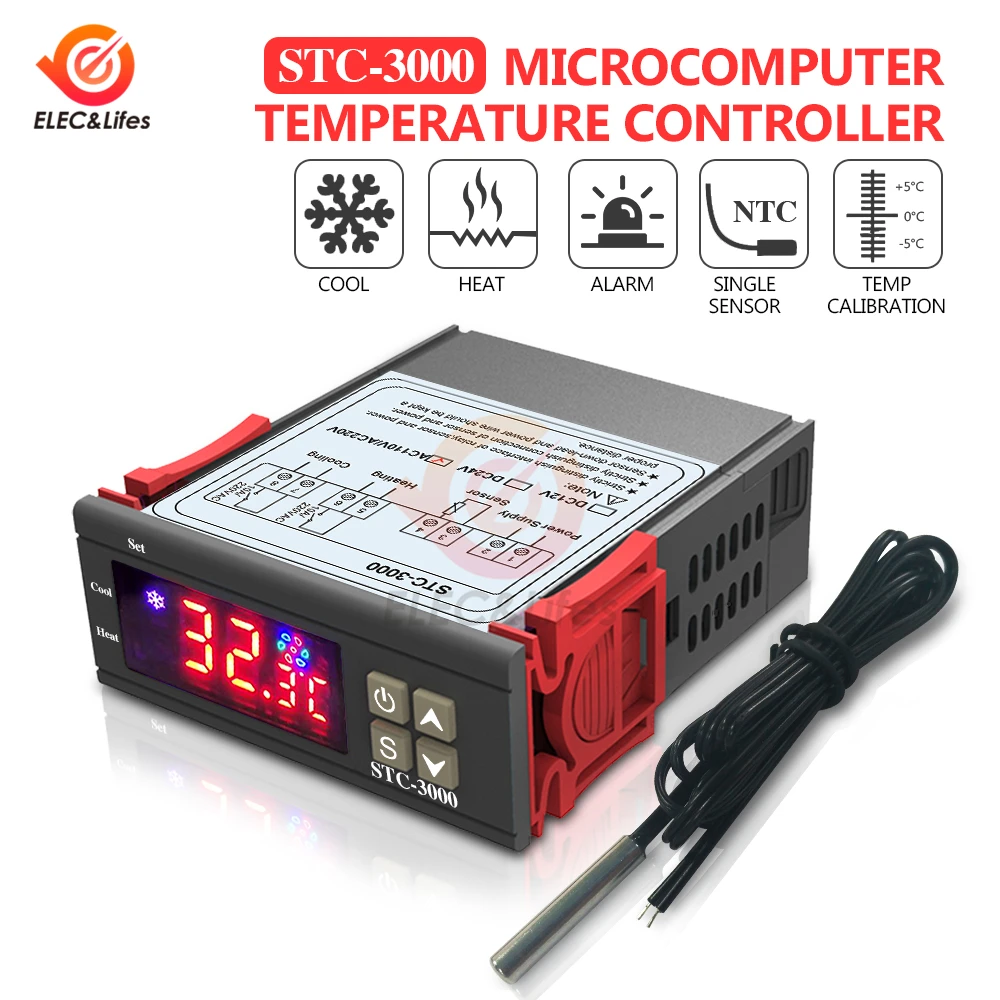

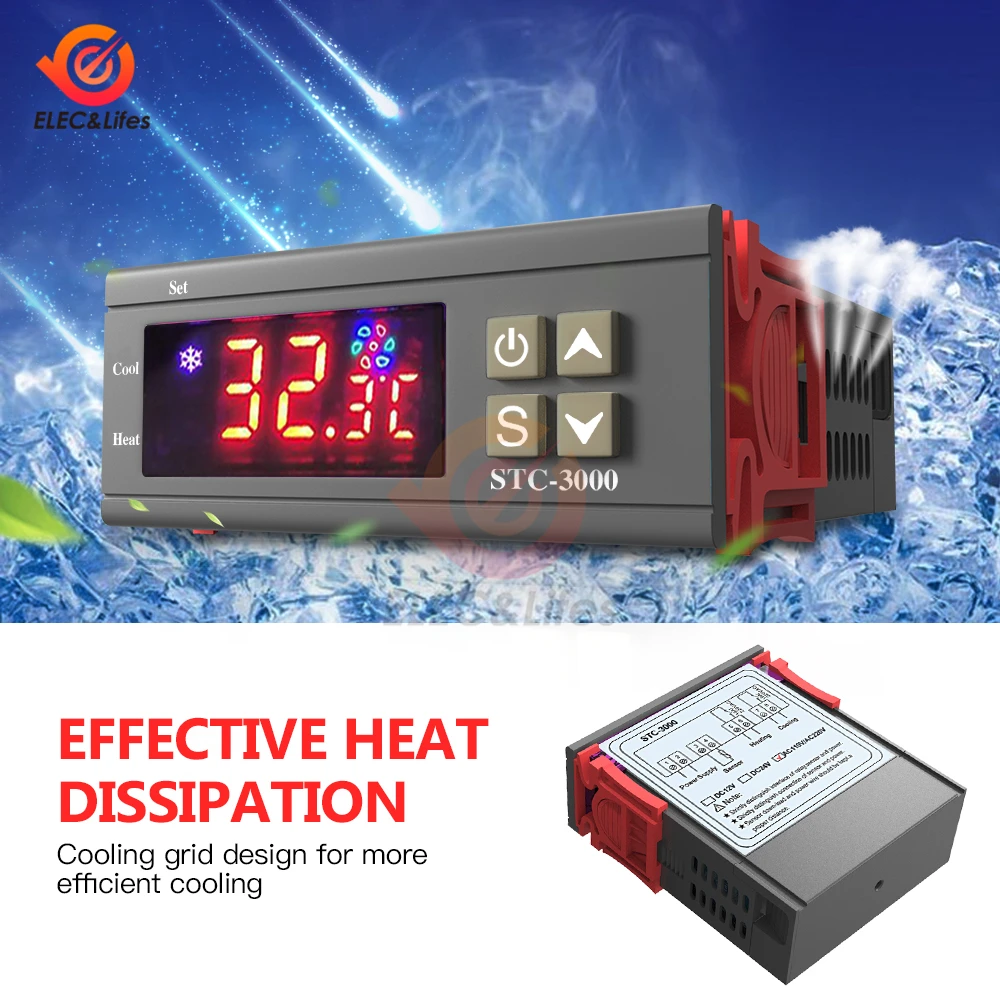

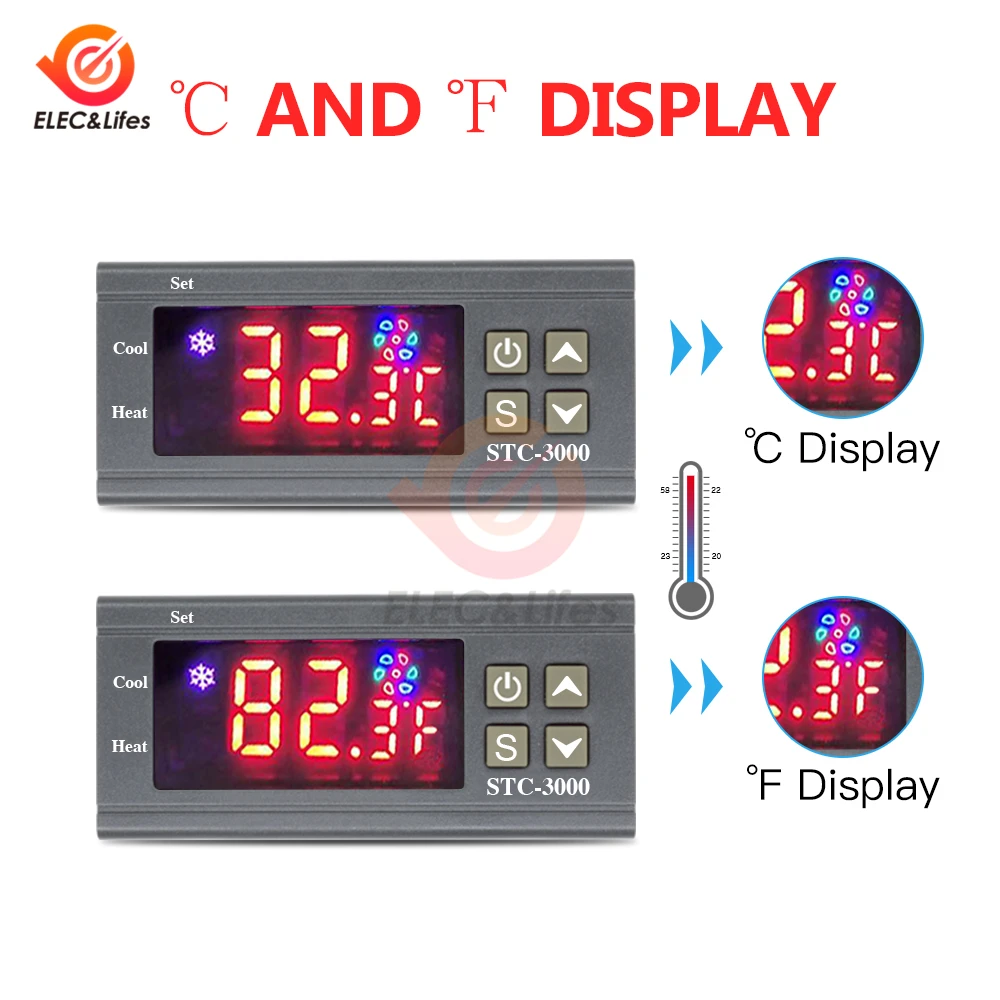

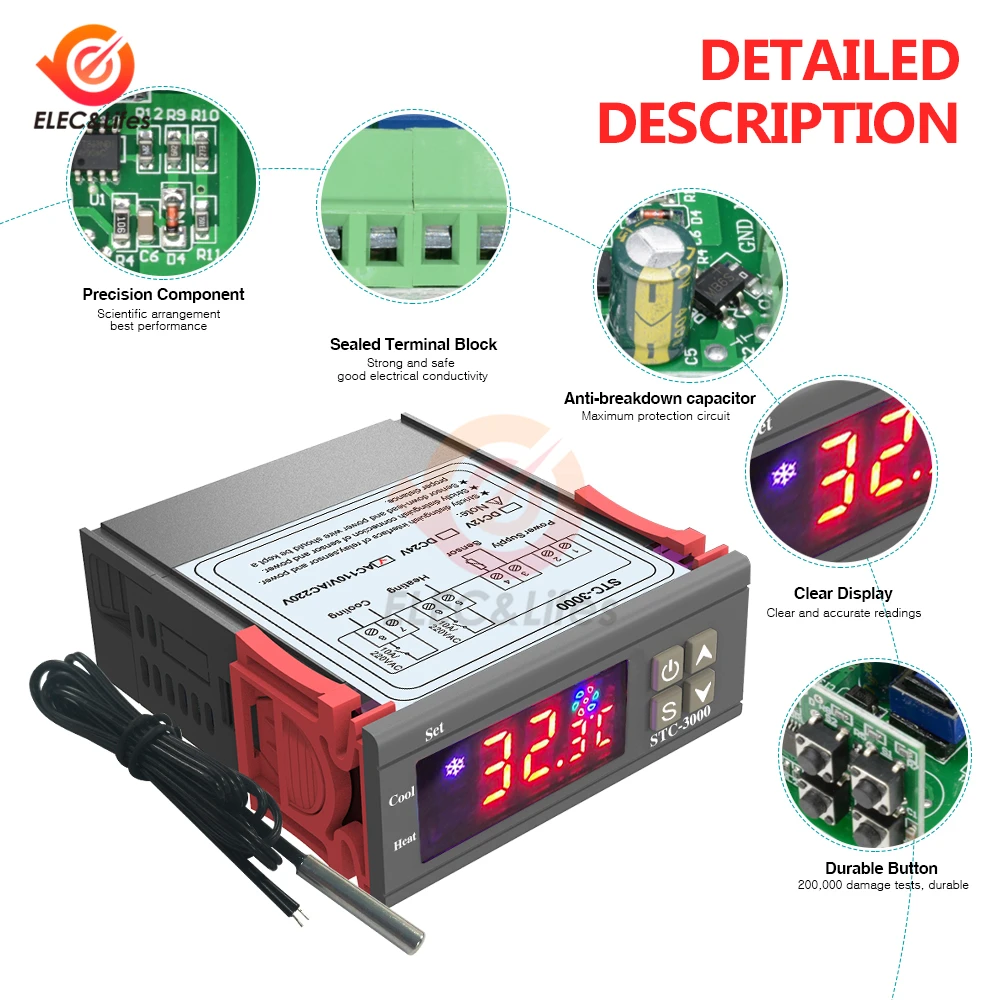

AC 110V 220V 10A STC-3000 LCD цифровой регулятор температуры Термостат Регулятор охладитель нагреватель Температурный датчик DC 12V 24V

 STC-3000


Основные инструкции

Переключение режимов между прохладным и тепловым; Контроль температуры

Установка значения настройки температуры и значения разницы;

Температура калибровки;

Предохранение от задержки выхода управления efrigerating; Сигнал тревоги когда

Температура превышает

Температурный Предел или при ошибке датчика.

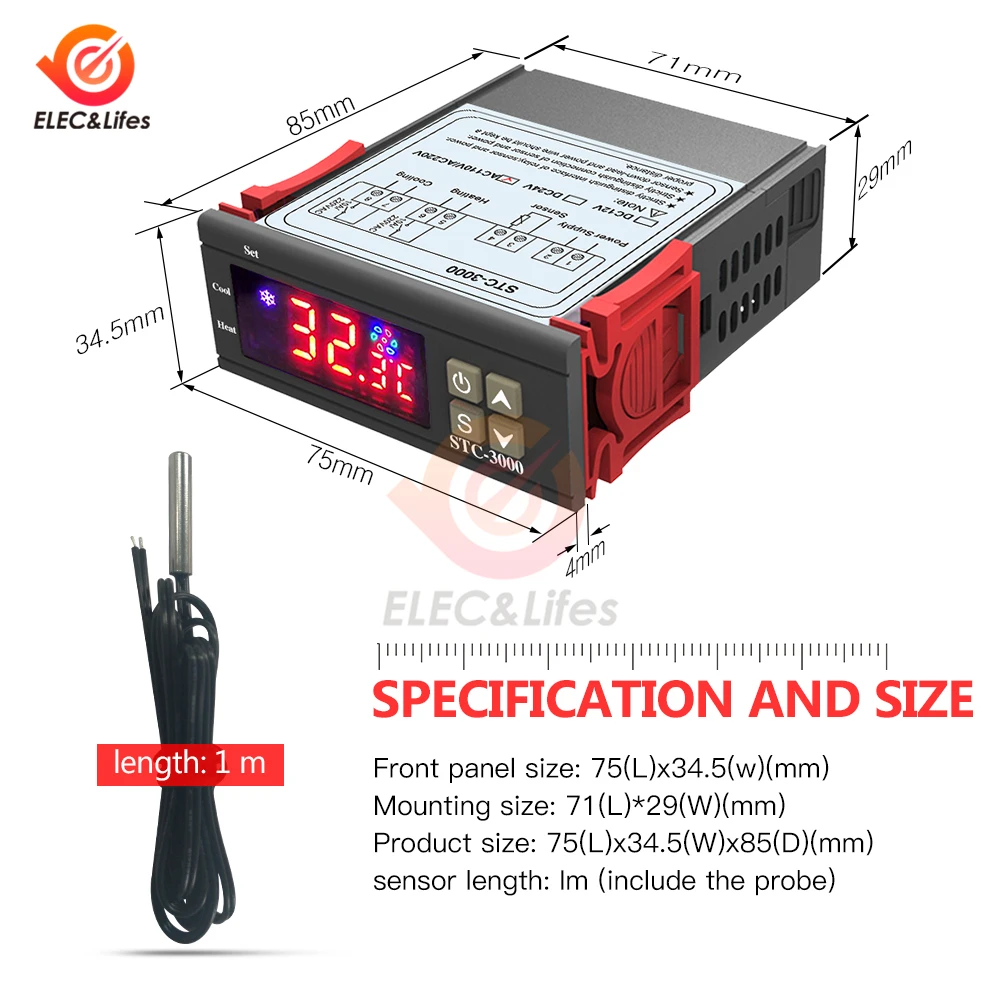

Параметры и Размеры

Размер передней панели: 75(L) x34,5 (w)(мм)

Размер крепления: 71 (Д) * 29 (Ш) (мм)

Размер изделия: 75(L) x34,5 (W)x85(D)(мм)

Длина датчика: Im (включая зонд)

Технические параметры

Диапазон измерения температуры: 50C-99C

Разрешение: 0.1C

Точность: + 1 C(-50C-70 C)

Задержка срабатывания датчика: l minute

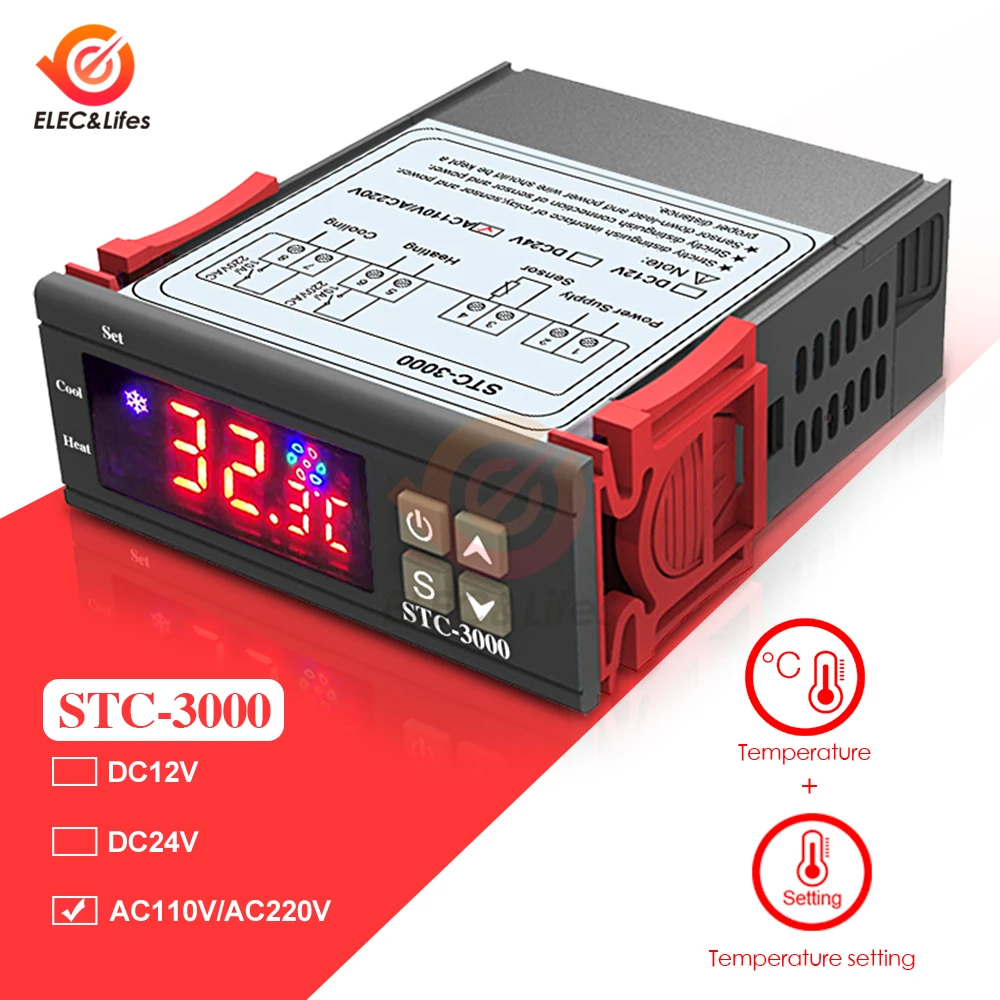

Мощность питания: 12 В/24VDC ;110V/220VAC + 10% В переменного тока, 50/60 Гц

Потребляемая мощность: <3 Вт

Датчик: Датчик NTC (IPC)

Контактная мощность реле: холодный (10А/250В переменного тока); Тепло (10А/250В переменного тока)

Температура окружающей среды: 0C-60 C

Температура хранения: -30C-75

Относительная влажность: 20-85% (без конденсата)

Панель инструкция

Индикатор светильник инструкции о статусе

KЕу операции instructructiom

1. Метод просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «▲» один раз,

Отобразите Значение набора температур, нажмите и немедленно отпустите кнопку «▼» один раз, чтобы отобразить Значение набора разности температур, 2 секунды

Возврат к нормальному температурному дисплею

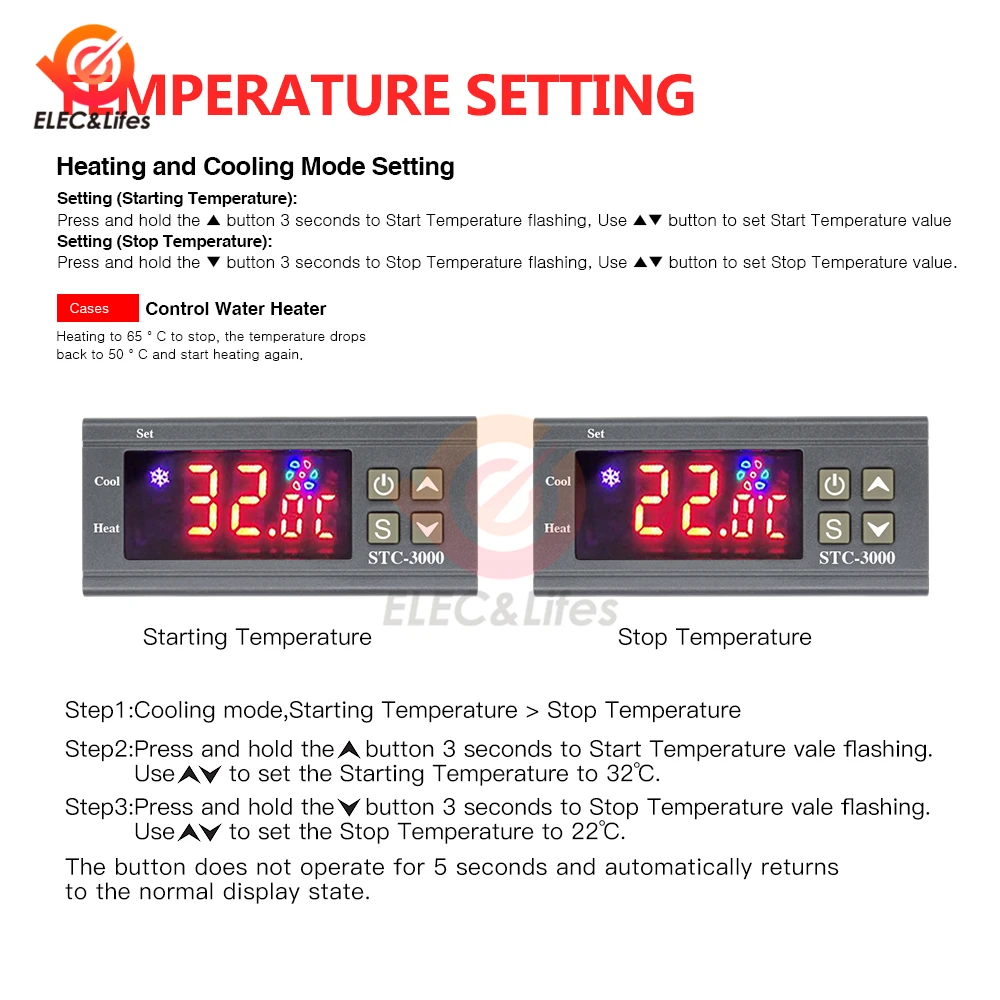

2.Набор параметр метода

Когда контроллер работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модифицированных параметров «Set»

Светильник индикатора включен, и цифровая трубка отображает код «F1» первого пункта меню.

Нажмите «▲» или «▼», чтобы прокрутить вверх или вниз пункт меню и отобразить код меню, нажмите «S»

В клавише отображается значение параметра текущего меню. Удерживайте клавишу «S» и нажмите и удерживайте «▲» или «

Ключ можно отрегулировать вверх или вниз, и отображается значение параметра текущего меню, удерживая «S» и «▲»

Клавиша или клавиша «▼» может быстро вверх или вниз и отображать настройки параметров текущего меню.

После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры.

При отсутствии операции ключа в течение 0 секунд модификация параметра не будет сохранена и возвращена в нормальное состояние отображения.

«Er» отображается, если происходит ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды.

3. Данные системы ремонта

Когда устройство включено, сначала проверьте, является ли параметр нормальным. Если проверка неверна, она отобразит «ER». Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.

Управление инструкция

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контроллером «off»

Состояние, нажмите и удерживайте кнопку «» для 3s может включить контроллер.

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также

Переключение режима работы между нагревом и охлаждением.

Контроллер запускает Холодильный светильник с крутым индикатором при измерении температуры ≥ значение +

Разница значений, и холодильное реле подключен; «Cool» индикатор светильник мигает, это указывает на то, что холодильная установка

Оборудование находится в состоянии задержки защиты компрессора; При измерении температуры ≤ Значение набора температуры, прохладное

Светильник индикатора и реле охлаждения отключаются.

Система начинает нагреваться при измерении температуры ≤ температуры

Установить значение-значение разницы, и «тепло»

Светильник индикатора включен, и тепловое реле подключается; При измерении температуры ≥ Значение набора температуры индикатор «тепло»

Светильник выключен, и тепловое реле отключается.

Меню ИНСТРУКЦИЯ

Описание ошибки

Сигнализация при ошибке датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все

Состояние работы отключено с помощью звуковых сигналов, а трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить звуковой сигнал,

Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Будильник при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке

Когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрывается зуммером

Сигналы тревоги, и трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звук тревоги, система обратно, чтобы отобразить нормальный

Температура, когда ошибка и ошибка очищены.

Безопасность положения

★Опасности:

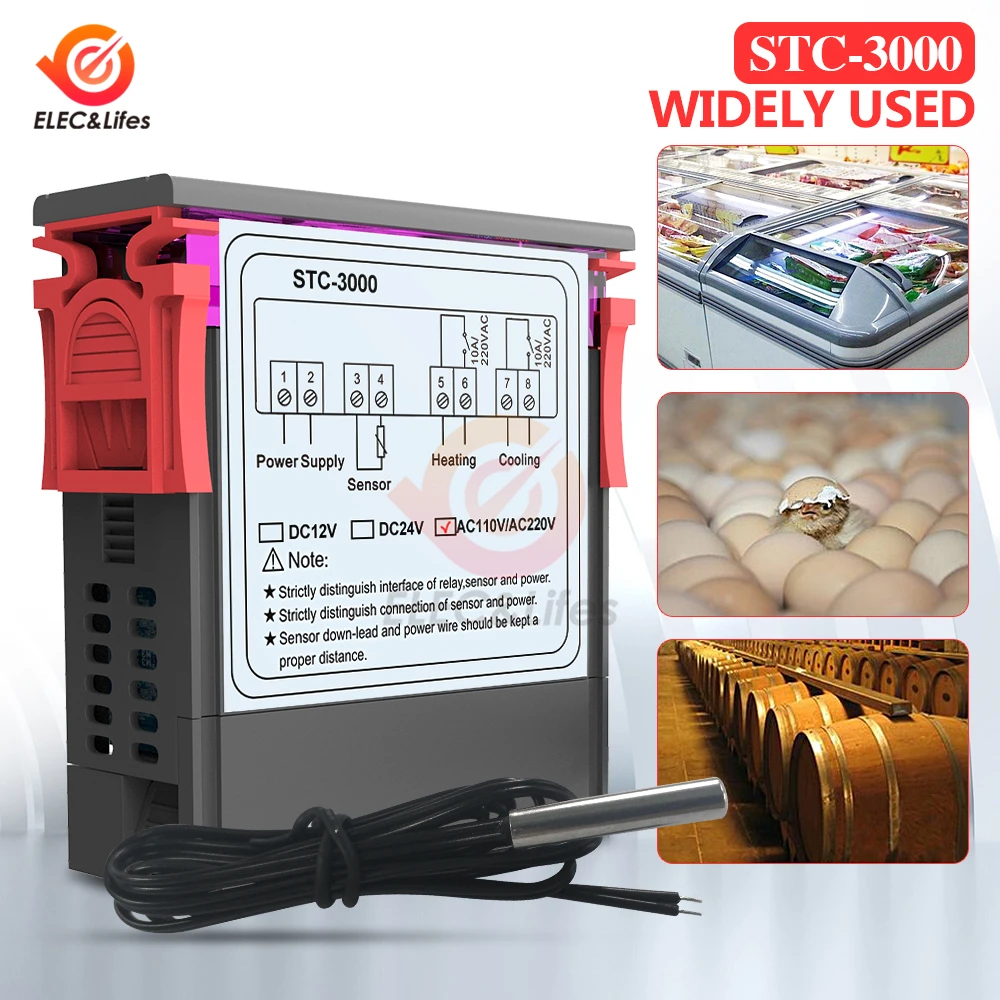

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

★Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

Сильный коррозии.

★Обратите внимание:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

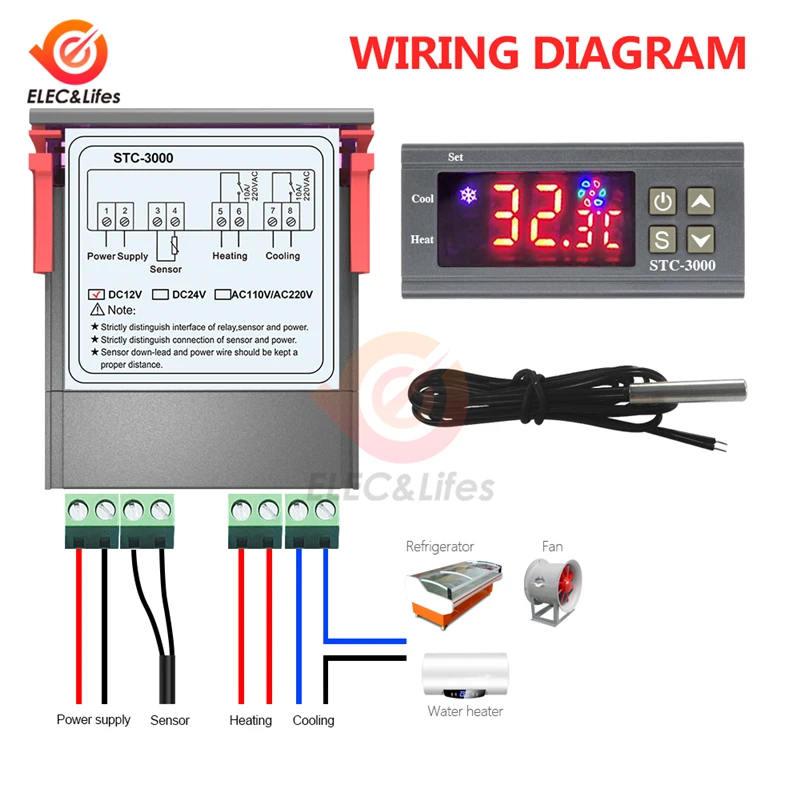

Схема подключения
