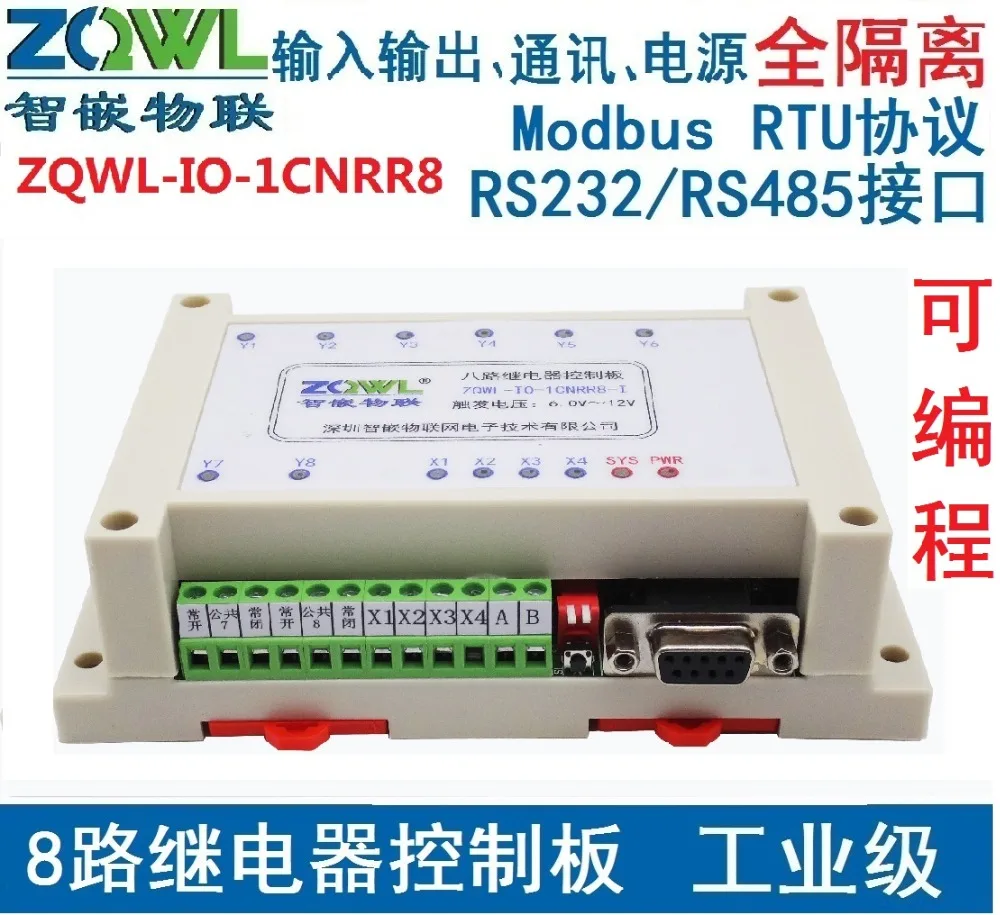

8-полосная плата управления реле/RS485/232/Modbus RTU/изоляция

8-полосная плата управления реле/RS485/232/Modbus RTU/изоляция

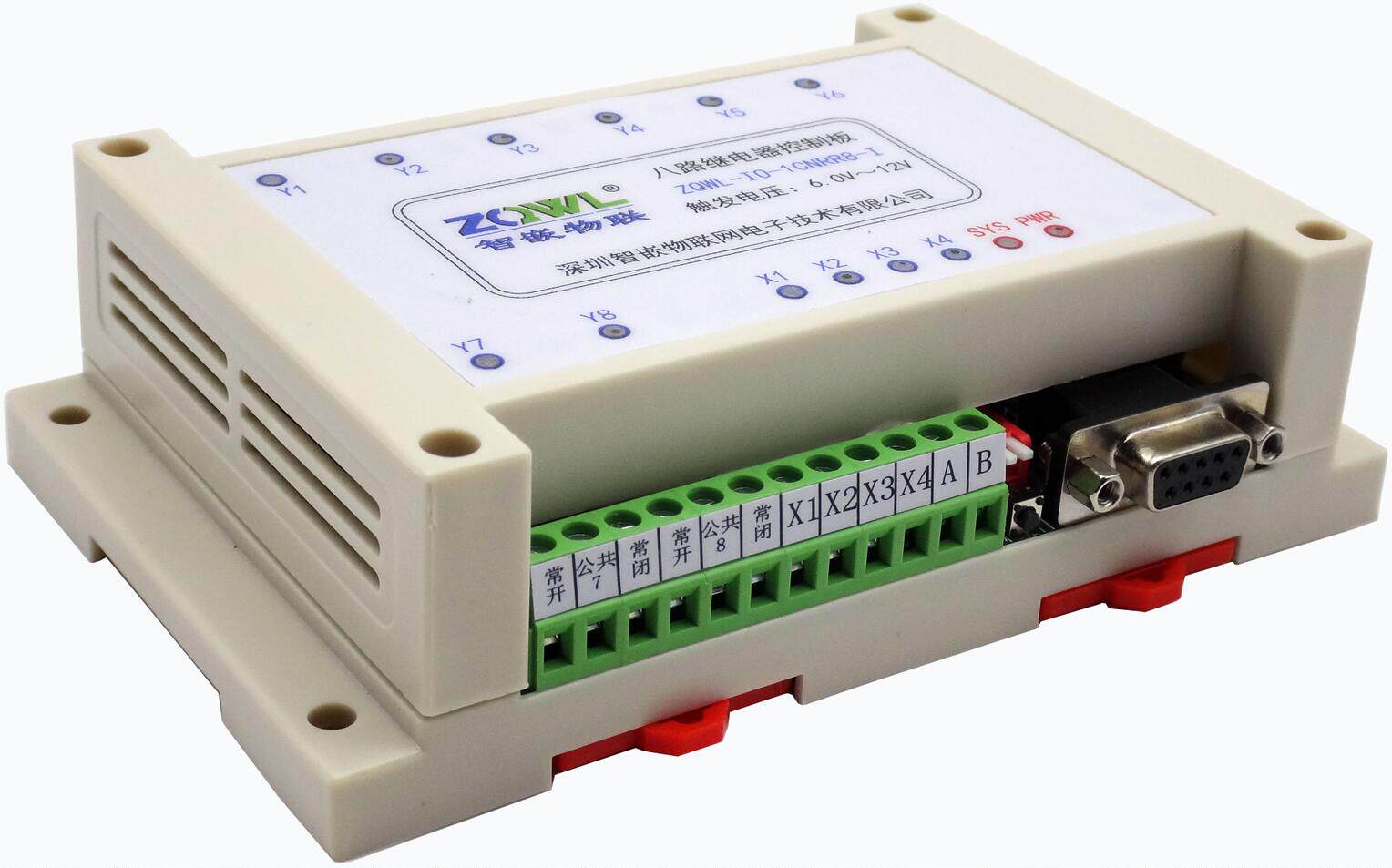

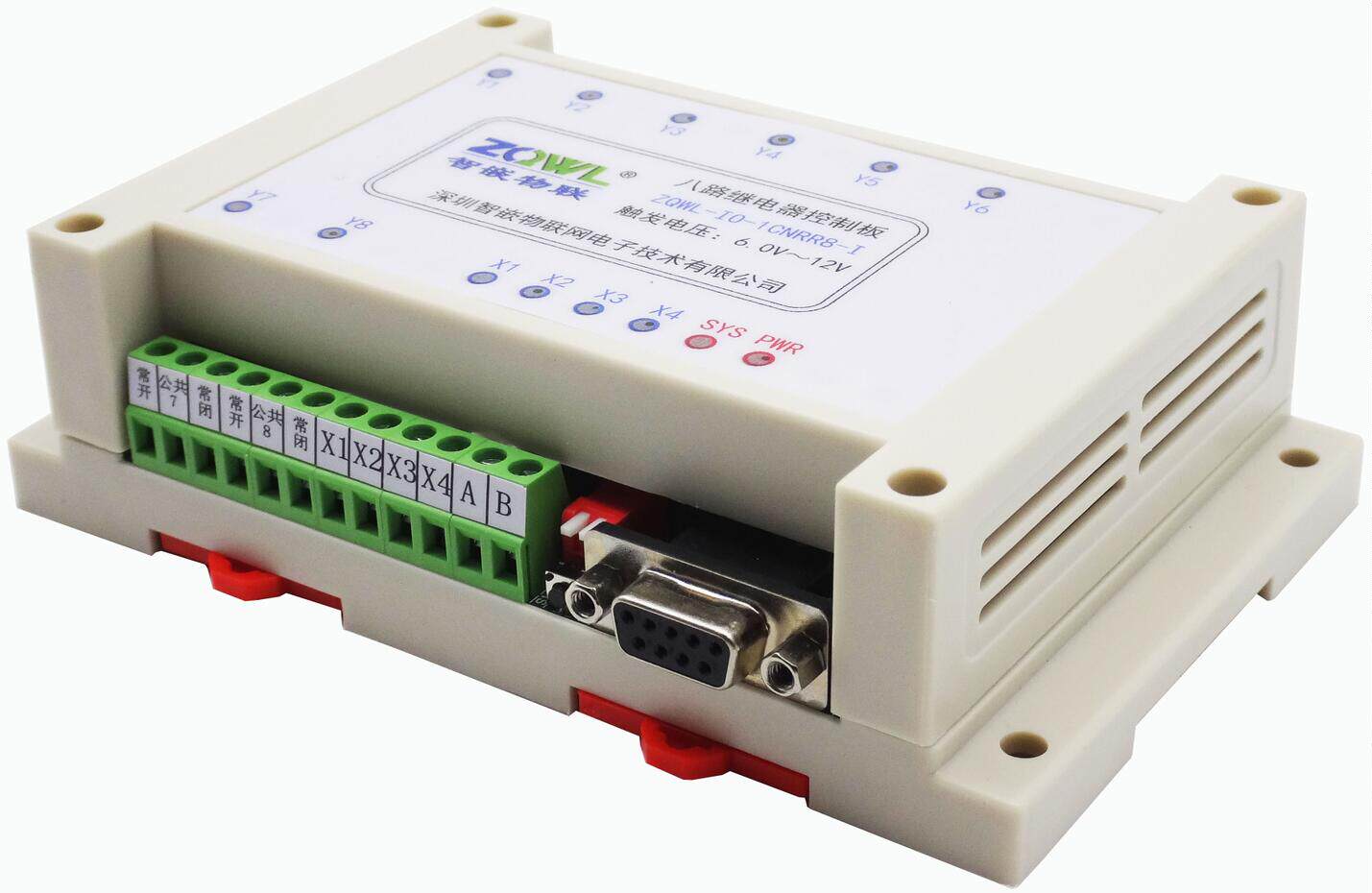

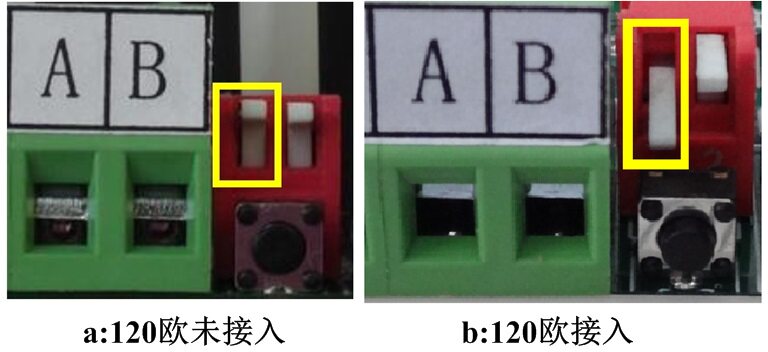

I. Краткое введение функции модуляZQWL-IO-1 CNRR8-I промышленный ввода-вывода приборная панель с 4-полосная Силовые транзисторы NPN Фотоэлектрические вход и 8-канальный видеорегистратор релейный выход. Он имеет интерфейс связи RS232/485; Источник питания ЦП платы управления использует изолированный источник питания, а источник питания и связь RS485/232 изолированы. Аппаратное обеспечение имеет супер способность анти-помех.Предоставление двух протоколов связи: пользовательский протокол и протокол Modbus RTU.2. Параметры оборудованияТаблица 1 параметры оборудованияСерийный номерНазваниеПараметрОдинМодельZQWL-IO-1 CNRR8-IДваМощность напряжение питающей сети11 В ~ 13 в (рекомендуется 12 В)ТриМощность потребляемый токБольше, чем 260maЧетыреПроцессорSTM32F030K6ПятьRS232/485Изоляция диапазона связи, Примечание 232/485 не может использоваться одновременноШестьВходной сигнал4-полосная Силовые транзисторы NPN Фотоэлектрические входСемьВыход (Макро реле: HF3FF-12V-1ZS)8-канальный видеорегистратор релейный выход, каждый канал имеет три терминала: нормально разомкнутый, нормально закрытый и открытый терминал; Фотоэлектрический изоляцииВосемьИндикатор светильникИсточник питания, вход и выход оснащены индикаторными лампамиДевятьПо умолчанию Заводские параметрыСерийный порт: 9600, 8, n, 1; Адрес платы управления: 1;ДесятьКнопка сбросаМенее 5 секунд, сброс системы; Более 5 секунд, назад к заводским настройкам3. Описание аппаратного интерфейсаМодульная уход за кожей лица вида:       Характеристическая вязкость полимера. Модульный вход проводки (1) Вход питания Таблица 2 контрольная плата проверка мощности Проект Напряжение (Вольт) Ток (мА) Мощность (Вт) Четыре канала обычно закрыты, часто открываются и открываются (без нагрузки) Двенадцать Пятьдесят Ноль точка шесть ноль Номер 1 обычно открывается и закрывается. Двенадцать Восемьдесят Ноль девять шесть 2-полосная открываются и закрываются Двенадцать Сто десять Один три два 3-сторонний выход открываются и закрываются Двенадцать Сто сорок Одна точка шесть восемь 4-полосная открываются и закрываются Двенадцать Сто семьдесят семь Два ноль четыре Количество дорог увеличено на 1. Двенадцать Увеличение тока 30 Мощность увеличение 0,36 Условия испытаний: температура 25 градусов, влажность 46%. Из вышеуказанных данных можно сделать вывод, что мощность платы управления составляет 2,04 Вт при полной нагрузке. Поэтому источник питания модуля должен выбрать напряжение 12 В и ток более 260 мА. Например, выберите блок питания 12 В/500 мА для питания платы управления. (2) переключаемый вход Плата управления-это тип NPN входного сигнала, а схема подключения к внешнему оборудованию выглядит следующим образом: Как показано на рисунке выше, выходной терминал внешнего устройства соединен с входом платы управления (X1-4), И внешнее устройство должно быть расположено вместе с контрольной платой (которая может быть подключена к терминалу «GND» платы управления). Есть два Технические требования к входное напряжение запускающего сигнала пульта управления (2,7 V ~ 7V и 6V ~ 12V), обратите внимание, что может быть при покупке. Таблица 3 Входное триггерное напряжение панели управления (спецификация 2,7 V ~ 7V) Входное напряжение (X1-4) Логическое соотношение цена/качество 0 ~ 1,5 V Ноль 1,5 V ~ 2,7 V Неопределенный 2,7 В ~ 7 в Один Больше, чем 7V Панель управления повреждением в течение длительного времени Таблица 4 Входное триггерное напряжение панели управления (спецификация 6V ~ 12V) Входное напряжение (X1-4) Логическое соотношение цена/качество 0 ~ 5В Ноль 5 В ~ 6 В Неопределенный 6V ~ 12V Один Больше, чем 12V Панель управления повреждением в течение длительного времени (2) релейный выход Плата управления имеет 8 релейных выходов, и каждая цепь имеет три контакта: Обычный открытый, нормальный закрытый и открытый терминал. Используется Оригинальное реле Hongfa. Нагрузка каждой цепи может быть перенесена следующим образом: Таблица 5 релейная допустимая нагрузка Проект Параметр Контактного материала Серебристыe литые Контактная нагрузка 240VAC/10A Максимальное напряжение тока переключения 250VAC/30VDC Максимальное Преобразование энергии ток 15A Максимальная преобразования мощности 2770VA/240W Контактное сопротивление 100m_Max на 6VDC 1A Срок службы 10000000 раз Общие конечные контакты каждого реле независимы друг от друга. Восемь схем могут контролировать различные напряжения отдельно. Модульная Связь Модуль имеет интерфейс RS232/485 и использует тот же интерфейс UART MCU, поэтому RS232 и RS485 не могут использоваться одновременно. RS485 коммуникация использует изолированный источник питания, высокоскоростную изоляцию оптопары для сигнала, протектор ESD для интерфейса, автоматическую коммутацию и высокопроизводительный чип 485, который обеспечивает прочную аппаратную поддержку стабильности связи. Сопротивление терминала RS485 (120 Ом) может выбрать, подключаться ли к шине с помощью переключателя набора номера. На следующем рисунке: Модульная Связь протоколМодуль поддерживает два протокола: пользовательский протокол и протокол Modbus RTU.Примечание: При использовании протокола для изменения параметров платы управления (скорость передачи данных, адрес), если непредвиденные ошибки в работе не дают никакой связи, вы можете удерживать кнопку «RESET» и удерживать ее в течение 5 секунд. Когда индикатор «SYS» мигает (около 10 Гц), отпустите кнопку, затем панель управления восстанавливает Заводские параметры следующим образом:Параметры последовательного порта: скорость передачи данных 9600; Бит данных 8; Нет проверки; 1 бит стоп-бит;Адрес платы управления: 1.(1) Пользовательский протоколПользовательский протокол использует фиксированную длину кадра (15 байт на кадре), шестигранный формат, головку кадра и идентификацию хвоста кадра. Протокол подходит для продуктов серии "ZQWL-IO" с оболочкой. Протокол выполнен в виде «ответа на вопросы». Хост запрашивает и панель управления отвечает. Если Протокол соответствует спецификациям, на каждый вопрос необходимо ответить.Инструкции по протоколу можно разделить на две категории: класс инструкции управления и класс инструкции по конфигурации.Инструкция управления в основном контролирует состояние реле и считывает Входное состояние переключателя. Класс инструкции по конфигурации в основном включает параметры операции и сброс платы конфигурации.1. Контрольный список инструкцийТаблица 1 ZQWL-IO контрольная инструкцияРамки головного светаАдрес кодКод команды8 байт данныхКонтрольнаяРама хвостИнструкция имяByte1Byte2Byte3Byte4Byte5-Byte12Byte13Byte14Byte15Чтения состояния входного сигнала0X480X3AАдрес0X52Все 0XAA.Первые 12 байт и (8 бит ниже)0X450X44Ответ «Чтение статуса ввода»0X480X3AАдрес0X41DATA1 ~ DATA8Первые 12 байт и (8 бит ниже)0X450X44Напишите статус реле0X480X3AАдрес0X57DATA1 ~ DATA8Первые 12 байт и (8 бит ниже)0X450X44Ответ на «статус реле записи»0X480X3AАдрес0X54DATA1 ~ DATA8Первые 12 байт и (8 бит ниже)0X450X44Читайте состояние реле0X480X3AАдрес0X53Все 0XAA.Первые 12 байт и (8 бит ниже)0X450X44Ответ «Чтение статуса реле»0X480X3AАдрес0X54DATA1 ~ DATA8Первые 12 байт и (8 бит ниже)0X450X44Примечание: «8 байтовых данных» в таблице соответствует данным состояния релейной платы. 0x01 означает, что есть сигнал и 0x00 означает, что нет сигнала.Примеры кодов управления заключаются в следующем (шестнадцатеричный):Прочитайте статус входного сигнала переключателя платы управления с адресом 1:483a 01 52 00 00 00 00 00 00 00 00 00 00 D5 45, 44Плата управления с адресом 1 получает вышеуказанные инструкции и отвечает:483a 01 52 01 00 00 00 00 00 00 00 D7 45, 44Этот ответ показывает, что входы X1 и X2 платы управления имеют сигналы (высокий уровень), в то время как X3 и X4 не имеют сигналов (низкий уровень).Напишите статус реле на панель управления с адресом 1:483a 01 57 01 00 01 00 00 00 00 00 00 DC 45, 44Значение этого командного кода заключается в том, чтобы сделать первое и третье реле контрольной платы с адресом 1 закрыть их обычные открытые контакты и отсоединить их обычные закрытые контакты, И чтобы второй и четвертый реле открывали свои обычные открытые контакты и закрывали их обычные закрытые контакты. Обратите внимание, что релейная плата распознает только 0 и 1, другие данные делают какие-либо действия, поэтому, если вы не хотите определенного действия, вы можете присвоить дорогу другим значениям. Например, если действует только первый и третий маршруты, а остальные два маршрута нет, можно дать следующие инструкции:483a 01 57 01 02 02 00 00 00 00 E0 45, 44Просто установите 2-й и 4-й дорожки на 02 (или другие значения).Когда плата управления получит вышеуказанную команду, она вернется в состояние реле платы управления, например:483a 01 54 01 00 01 00 00 00 00 00 00 00 D9 45, 44
