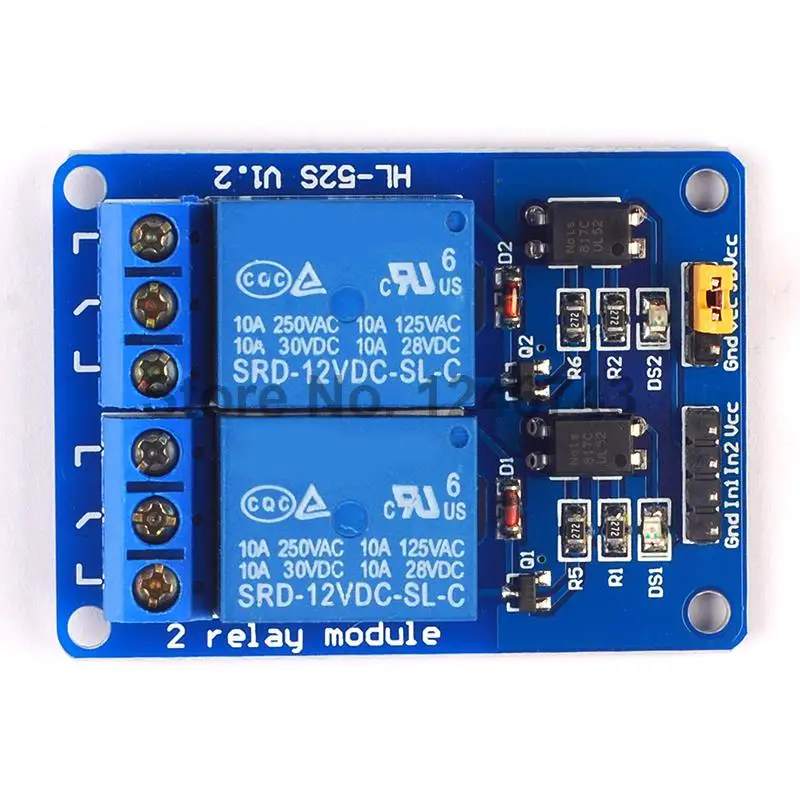

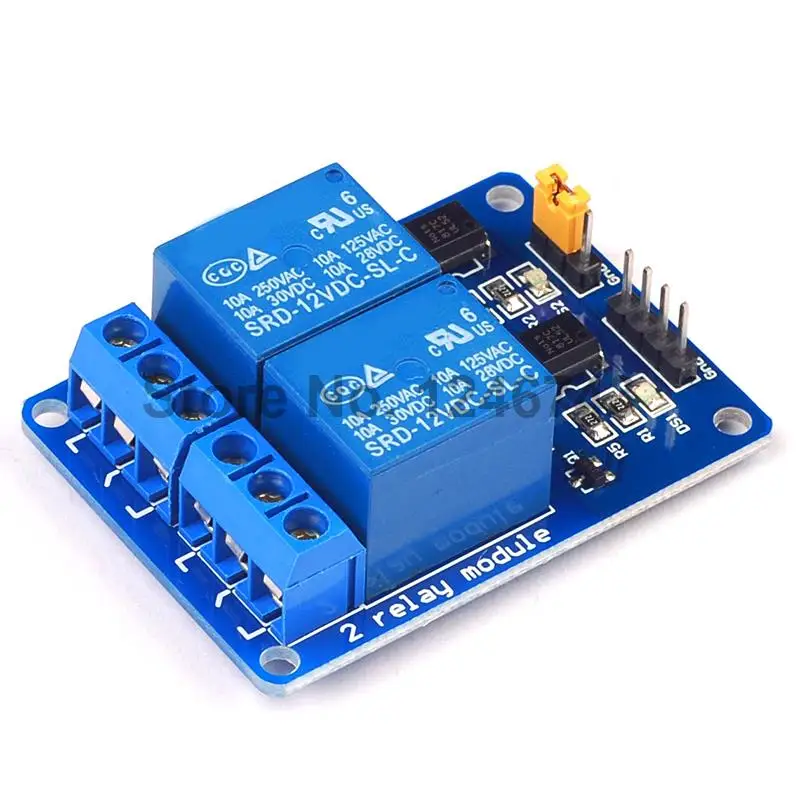

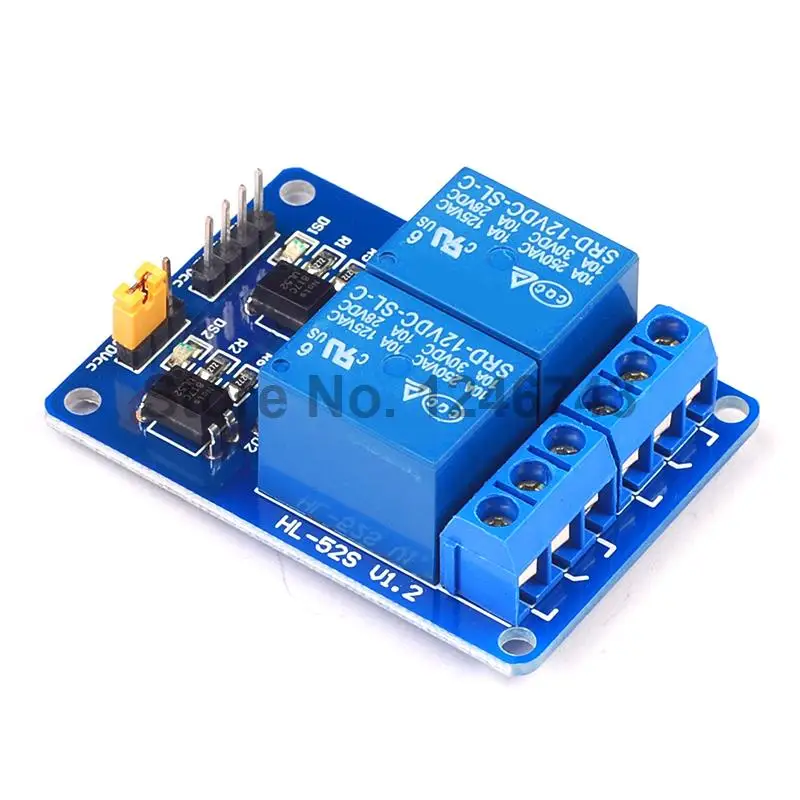

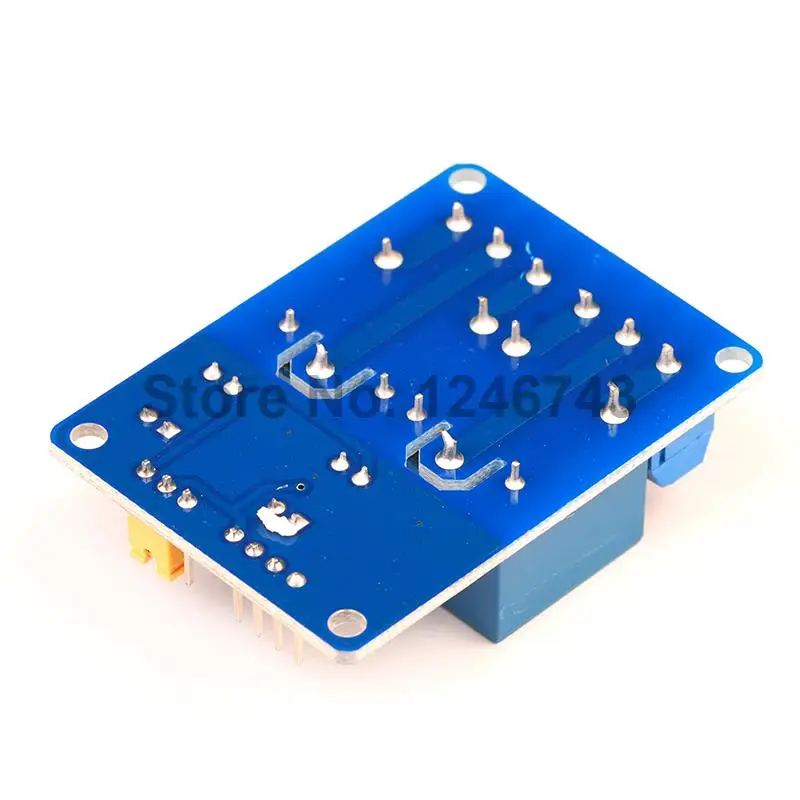

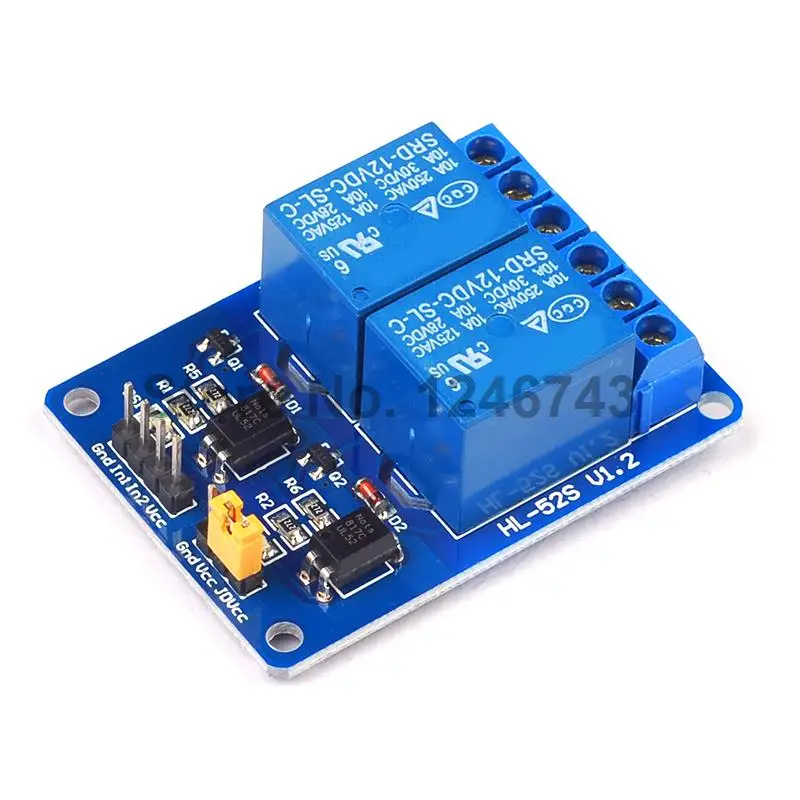

5 в 12 В 24 В 2 канальный релейный модульный оптрон релейный модуль управления

Описание модуля 1. Увеличьте анти-обратную функцию источника питания. Если неправильный источник питания подключен, модуль не будет поврежден; Отказоустойчивая конструкция, линия управления сломана, и реле не будет работать; 2. В модуле используется подлинное реле высокого качества, обычно открытая нагрузка интерфейса: AC 250 В/10A, DC 30 В/10A; 3. Использование высококачественного небольшого двустороннего изолированного оптопары, сильная способность анти-помех, стабильная производительность; Триггерный ток требует только 5 мА; 4. Рабочее напряжение модуля доступно для 5 В, 12 В, 24 В; Доступны еще 4, 8, 12, 16 модулей; 5. Пользователь может выбрать уровень управления реле, который может быть высокого уровня натяжения или низкого уровня; Модуль имеет встроенный конечный резистор тока, может непосредственно использовать положительный и отрицательный Контроль источника питания или использовать одночиповое управление портом ввода/вывода; 6, индикатор питания (красный), 4-полосная реле индикатор состояния (синий) 7. Дизайн интерфейса удобен для пользователя, все интерфейсы могут быть напрямую подключены через клеммный блок, очень удобно 8, Размер модуля: 7,8 см * 5,0 м * 2,0 см (длина * ширина * высота) 9, с 4 крепежными отверстиями для болтов 3 мм для легкой установки Интерфейс модуля Модуль управления терминал: 7-жильный интерфейс, все интерфейсы имеют клеммные колодки для пользователя проводки 1. Постоянный ток +: внешний источник питания постоянного тока положительный (доступны модули 5 В, 12 В и 24 В) 2, DC-: Внешний DC источник питания отрицательный 3. XM: фотоэлектрический изолирующий чип, общий терминал Если используется высокоуровневое управление: этот сигнал должен быть подключен к отрицательному терминалу питания платы управления пользователя. Если используется низкий уровень управления: этот сигнал должен быть подключен к положительной стороне блока питания управления пользователя. 4. X1-X4: интерфейс управления реле, Если XM подключен к отрицательному полюсу источника питания: этот порт высокий (относительно XM), когда соответствующее реле включено Если XM подключен к положительному полюсу источника питания: этот порт низкого уровня (относительно XM), когда соответствующее реле подключено Примечание: изолированный релейный модуль предназначен для адаптации к суровой электромагнитной среде или высоким требованиям к сигналу. Если вы хотите добиться полной изоляции, Питание платы управления пользователя (то есть, источник питания, подключенный к XM) и источник питания релейного модуля. (DC +/DC-) следует отличить. Релейный выход: 12-интерфейс провода, все интерфейсы имеют клеммные колодки для легкой проводки 1. NO1--NO4: реле, как правило, открытый интерфейс, реле приостановлено до всасывания, и короткое соединено с COM после всасывания. 2. COM1--COM4: общий интерфейс реле 3. NC1--NC4: реле, как правило, закрывает интерфейс, и реле замыкается на COM до закрытия всасывания.
