Старт

Параметры продукта:

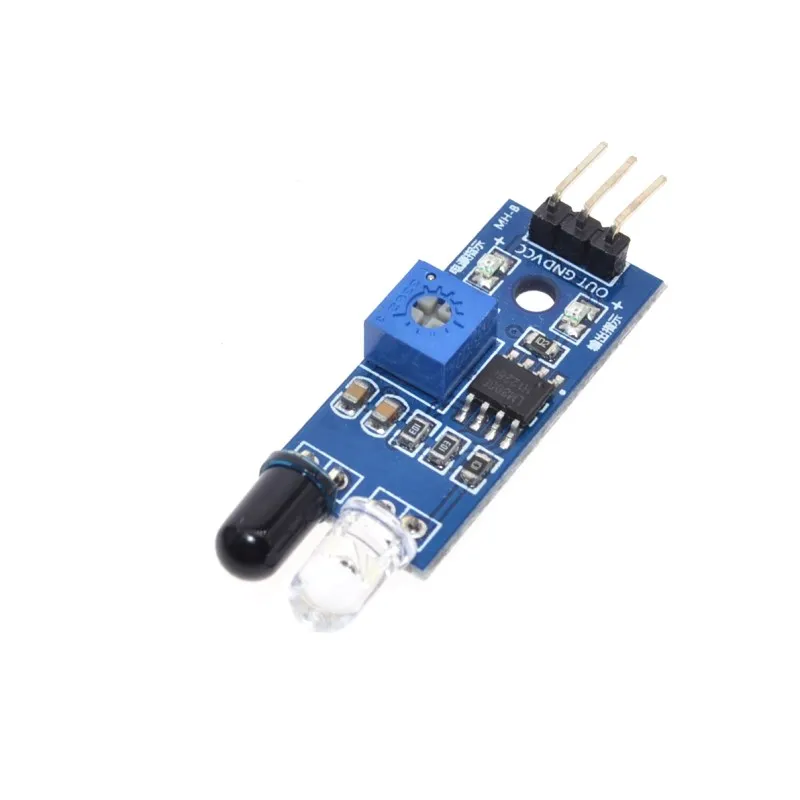

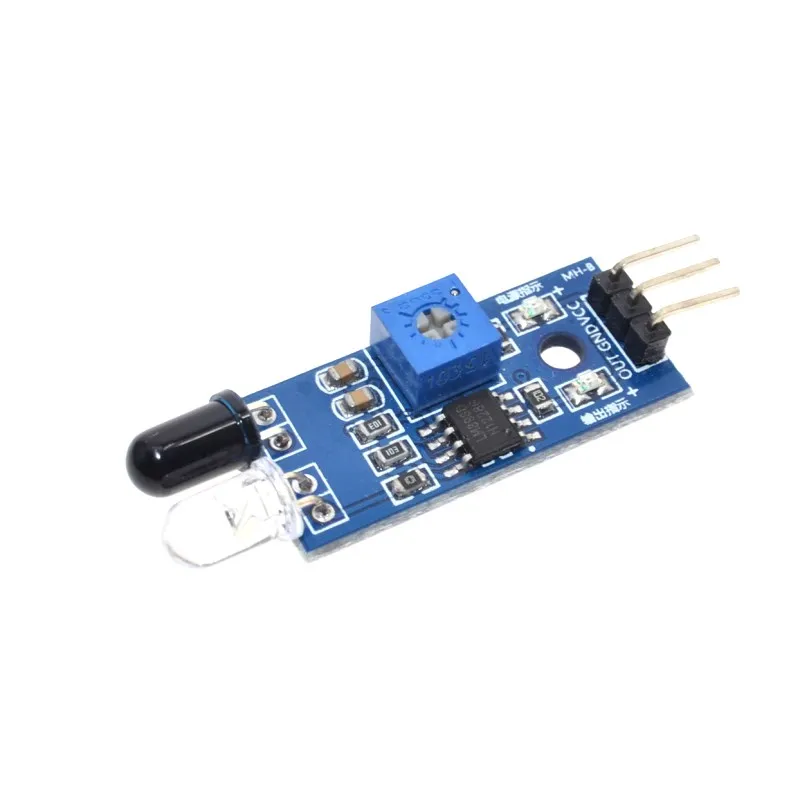

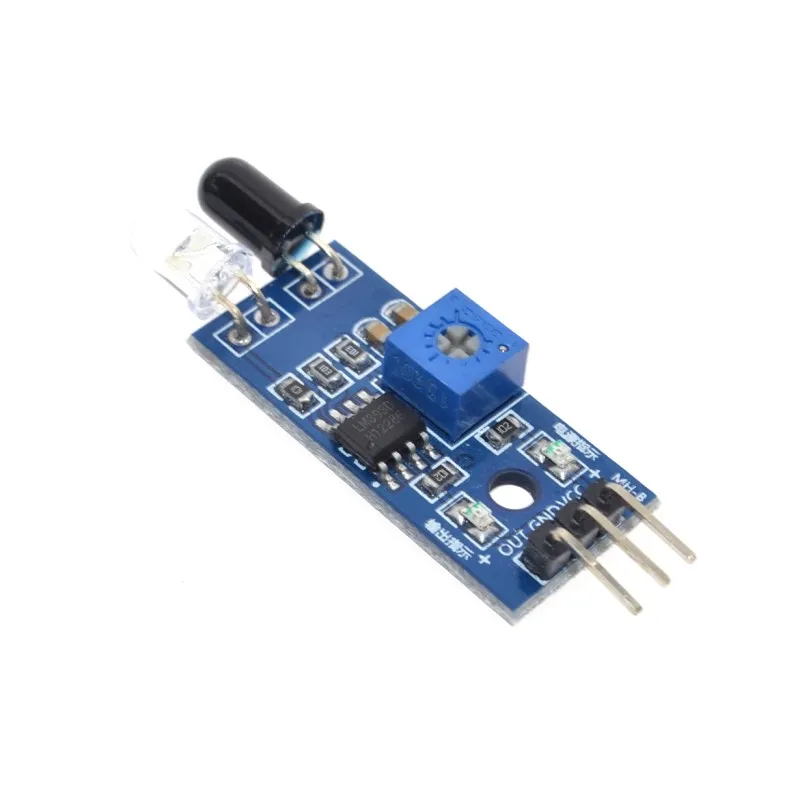

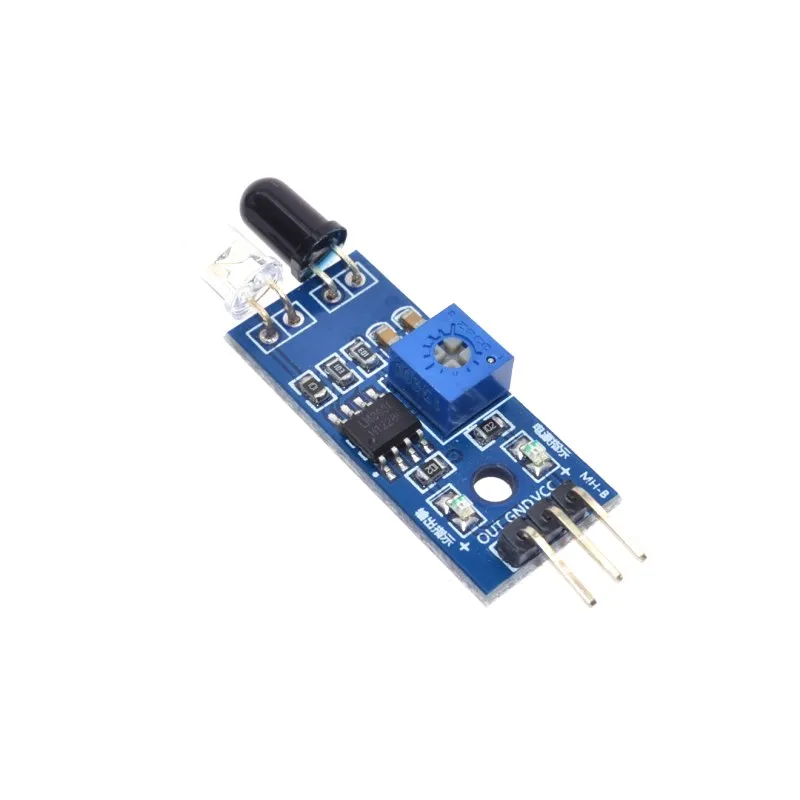

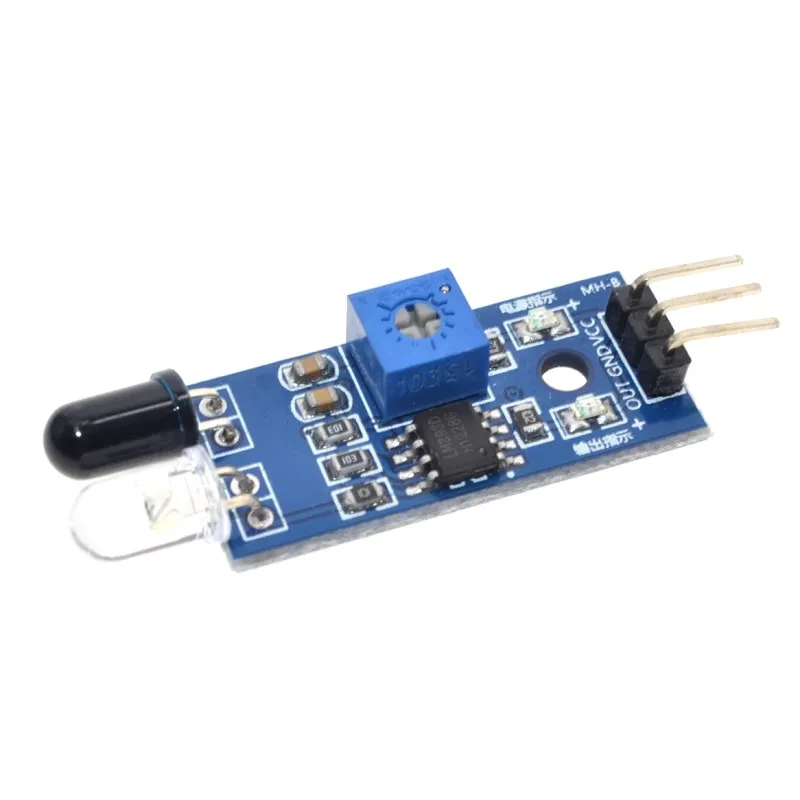

Название продукта: инфракрасный модуль предотвращения препятствий (от 2 до 30 см регулируется)

Размер изделия: 45,50 мм X45.50 мм X8.50 мм (Длина x Ширина x высота)
Yan Цвет: синий Вес изделия: 3,42 г (включая упаковку)
Упаковка установлена, один модуль электростатического пакета упаковочные материалы: FR4 + электронные компоненты


Описание продукта:

Модуль датчика света адаптируется к окружающей среде, он имеет пару инфракрасных передающих и приемных трубок, инфракрасные трубки излучают определенную частоту,При обнаружении направления встречают препятствия (отражающая поверхность), Отраженная инфракрасная приемная трубка, после обработки схемы компаратора,Зеленый индикатор загорится, в то же время выходной интерфейс сигнала и выходной цифровой сигнал (низкий уровень 0 В) сигнал, Может быть отрегулирован через расстояние обнаружения ручки потенциометра,Эффективная дальность действия 2 ~ 30 см, Диапазон рабочего напряжения 3,3 V 5 V. Дальность обнаружения датчика может регулироваться через потенциометр и иметь небольшие помехи, легко собирается, прост в использовании и т. д., может быть широко использован в избегании препятствий робота, избегании препятствий автомобиля, Количество линий и черно-белая линия отслеживания и так далее во многих случаях.


Эксплуатационные характеристики продукта:


1. Когда модуль сигнала без препятствий впереди, выходной уровень (5 В) непрерывно.
Когда модуль обнаруживает препятствия впереди сигнала, горит печатная плата на зеленом свете, выход порта в то же время
Непрерывный выходной сигнал низкого уровня (0 В), модуль обнаружения от 2-30 см, обнаружение угла 35 °, обнаружение
Расстояние можно регулировать через потенциометр, по часовой стрелке регулировать потенциометр, расстояние обнаружения увеличивается; Против часовой стрелки настройки потенциометра, уменьшить расстояние обнаружения.


2. Датчик обнаружения активного инфракрасного отражения, поэтому отражательная способность и форма цели являются ключом диапазона обнаружения.
Один черный Минимальный диапазон обнаружения, белый самый большой; Небольшая площадь расстояния объекта, большое расстояние.

3. Выходной порт модуля датчика может быть непосредственно подключен к порту микроконтроллера IO, также может быть прямой привод

Реле 5 В, режим подключения: VCC - VCC;GND - GND OUT - IO

4, компаратор использует LM393, стабильность работы.

5, можно использовать 3,3 В до 5 В Источник питания постоянного тока к источнику питания модуля. При включении питания красный индикатор питания загорается


Исходный код: & nbsp;

Int Led = 13; /определение интерфейса LED Int buttonpin = 3; /определение интерфейса датчика избегания препятствий Int val; /определение числовой переменной val Void setup () { PinMode (Led, выход); /определить светодиод как выходной интерфейс PinMode (buttonpin, вход); /Определите датчик избегания препятствий как входной интерфейс} пустая петля () { Val = digitalRead (buttonpin); /Напишите значение числового интерфейса 3 на вал If (val = LOW) /когда датчик избегания препятствий обнаруживает сигнал, светодиод включен {DigitalWrite (LED, HIGH); } Else { DigitalWrite (Led, LOW); }

Инструкция по использованию:

1. VCC внешний 3,3 V 5V напряжение (который может напрямую подключаться к 5V микроконтроллер или 3,3 V микроконтроллер)
2. GND внешний GND
3. Выход небольшой пластины цифровой выходной интерфейс (0 и 1)


Посылка включает в себя:

1 шт. X 3PIN ИК инфракрасный модуль датчика избегания препятствий
