Параметры:

Поставка Напряжение: 3,0-9,0 V (на возраст от 5 до 9V, написанных на доске, которая имеет лучшую Напряжение яркость и скорость цикла)

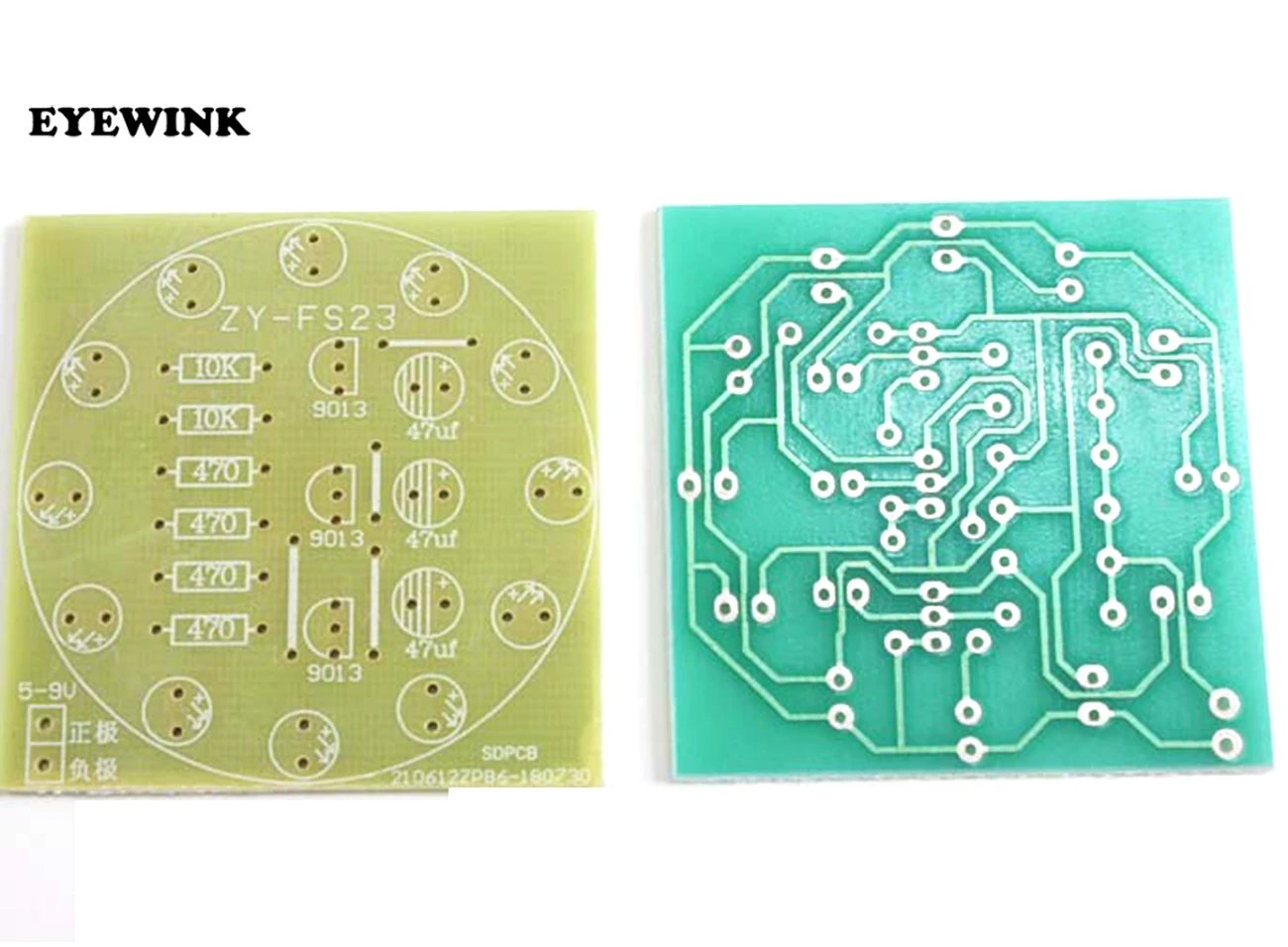

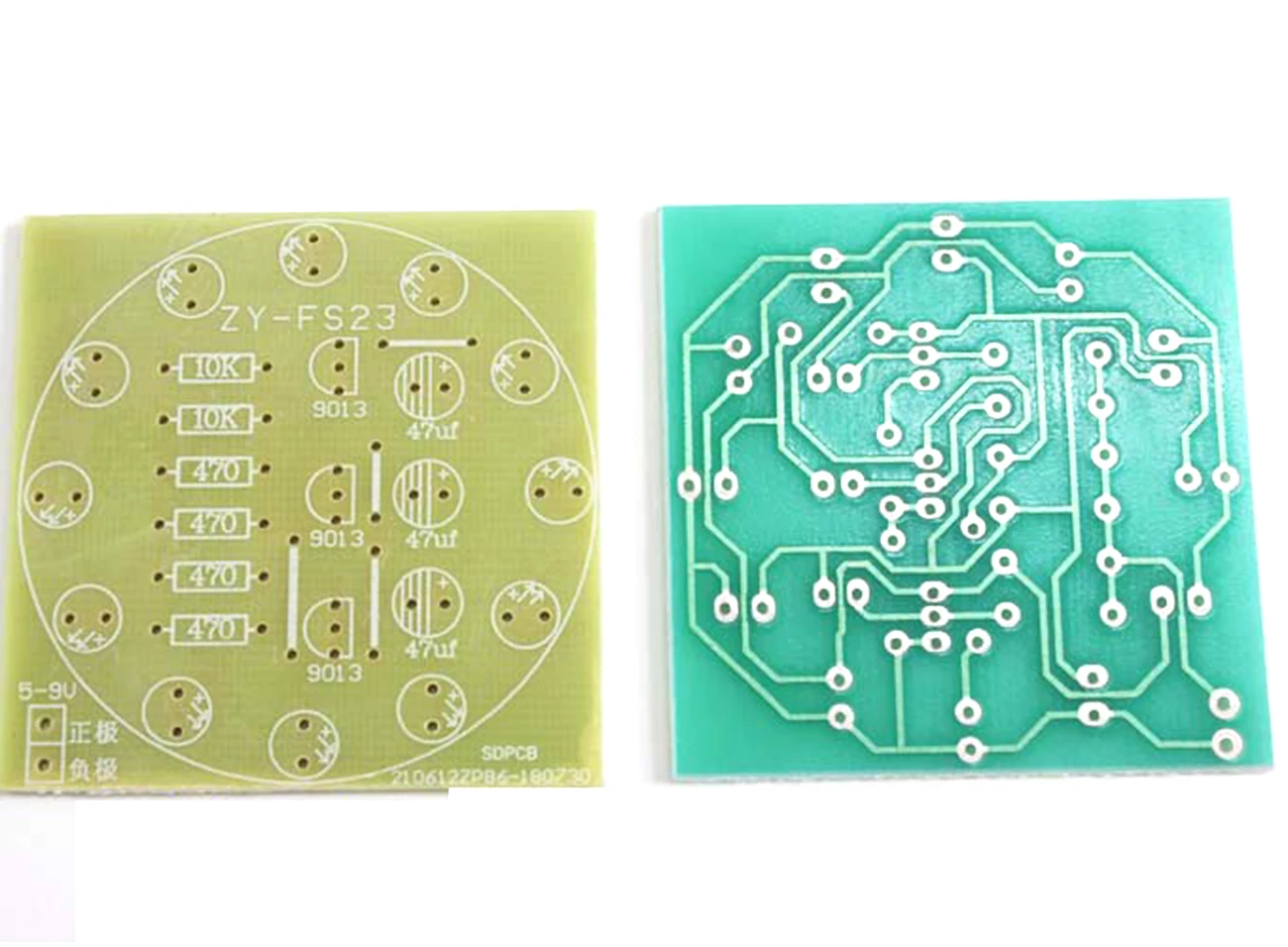

Размер пластины: 4,5*4,5 см

Функциональный профиль:

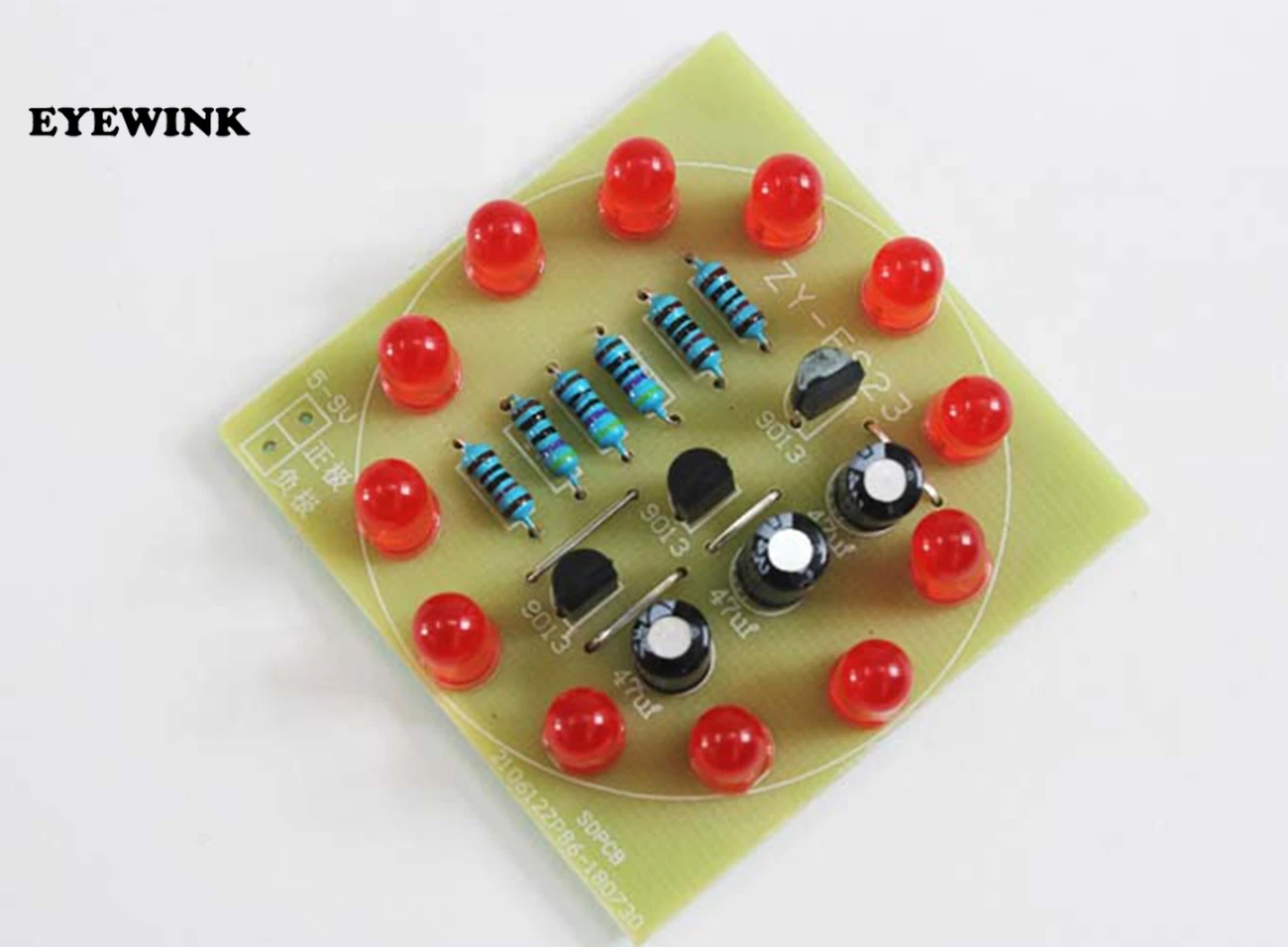

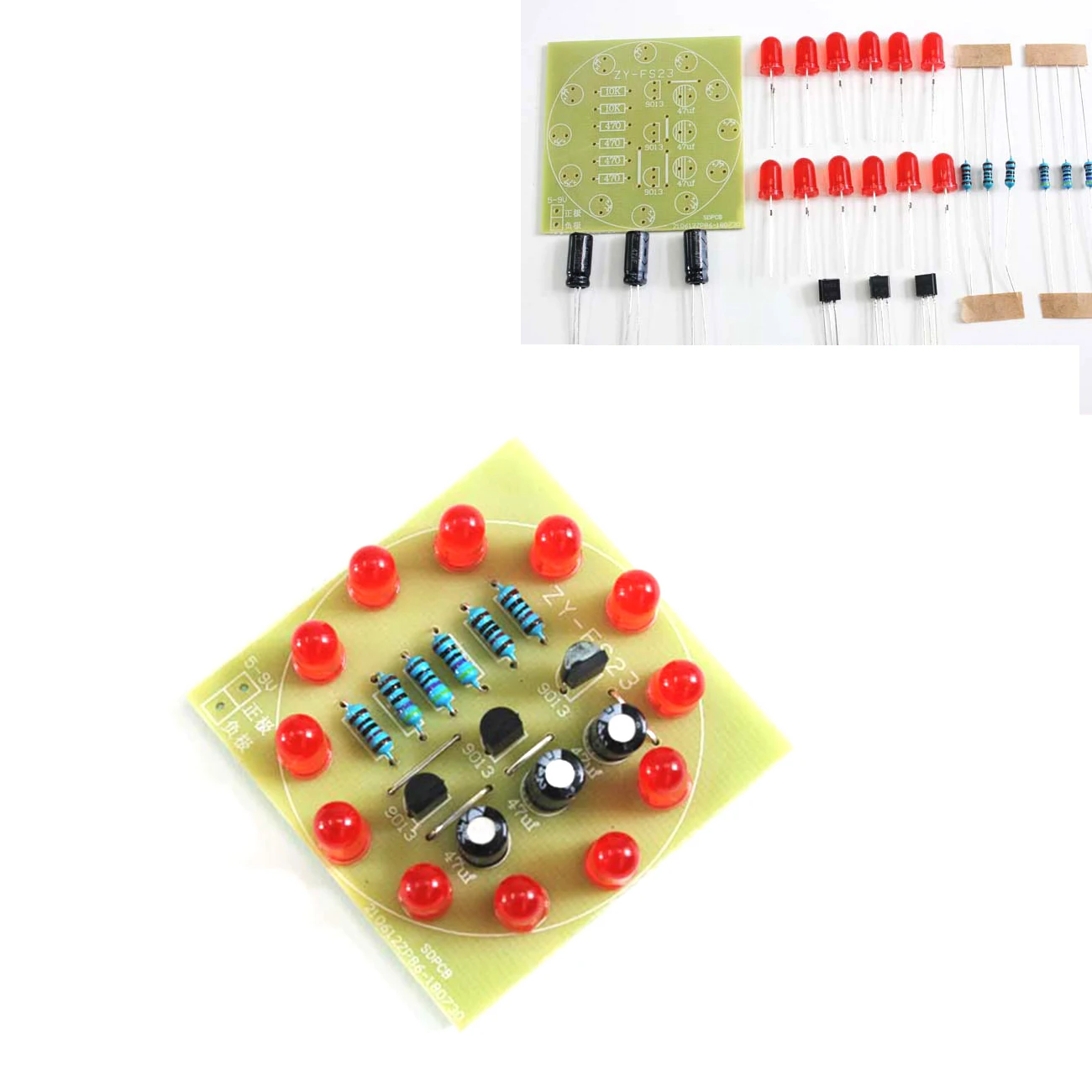

Это электронное производство представляет собой введение электронных начинающих для изучения электронного производства! Легко сделать, интересно, улучшает навыки начинающих! Двенадцать светодиодов в комплекте делятся на три группы, четыре в каждой группе с одинаковым интервалом. Затем четыре из трех групп включатся, чтобы создать круговой эффект отображения.

Принцип работы цепи анализ:

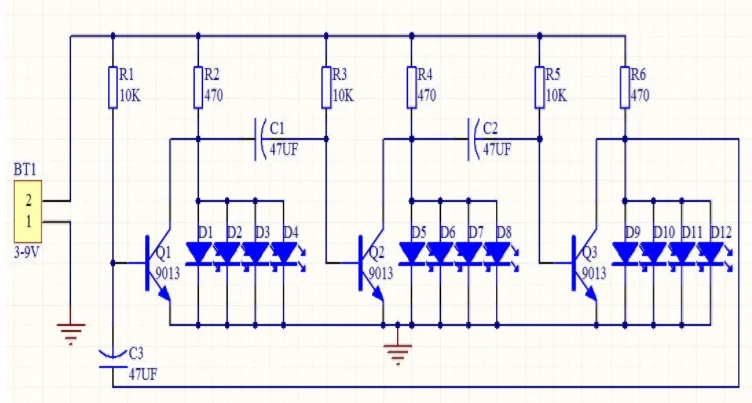

Светодиодный светильник цикла, эта схема состоит из трех audion 9013 Circle drive circuit. Каждый раз, когда питание включено, три транзистора будут стараться вести путь, но из-за различий между компонентами, только один транзистор будет вести путь. Предполагается, что Q1 является самым ведущим, поэтому напряжение коллектора Q1 падает, так что Левый конец конденсатора C2 падает, близко к 0 В. Поскольку напряжение на обоих концах конденсатора не может быть резким, основание Q2 также вытягивается до приблизительно 0 В, Q2 отключается, а коллектор Q2-Высокое напряжение, таким образом, светодиодный led5-led8 подключен к нему. В это время Высокое напряжение Q2 увеличивает базовое напряжение Q3 через конденсатор C3, а Q3 также будет быстро проводиться. Поэтому в этот период коллектор Q1 и Q3 имеет низкое напряжение, и освещаются только led5-led8, led1-led4 и led9-led12. Однако, поскольку источник питания заряжает C2 через резистор R3, базовое напряжение Q2 постепенно увеличивается. При превышении 0,7 v, Q2 изменяется от состояние отсечки для проводимости, коллектор от перепадов напряжения, и led5-led8 гаснет. В то же время Пониженное напряжение коллектора Q2 уменьшает базовое напряжение Q3 через конденсатор C3, изменения Q3 от проводимости до отключения, напряжение коллектора Q3 увеличивается, И led9-led12 горит. Затем цепь циркулирует в соответствии с описанным выше процессом. Три группы из 12 светодиодов будут гореть в свою очередь. Эти светодиоды равномерно расположены по кругу, непрерывно излучая светильник в цикле, чтобы достичь эффекта потока. Изменение емкости C1, C2 и C3 может изменить скорость цикла. Чем меньше мощность, тем быстрее скорость цикла будет. В источника питания может быть поставлены по 2 № 5 сухие батареи.
