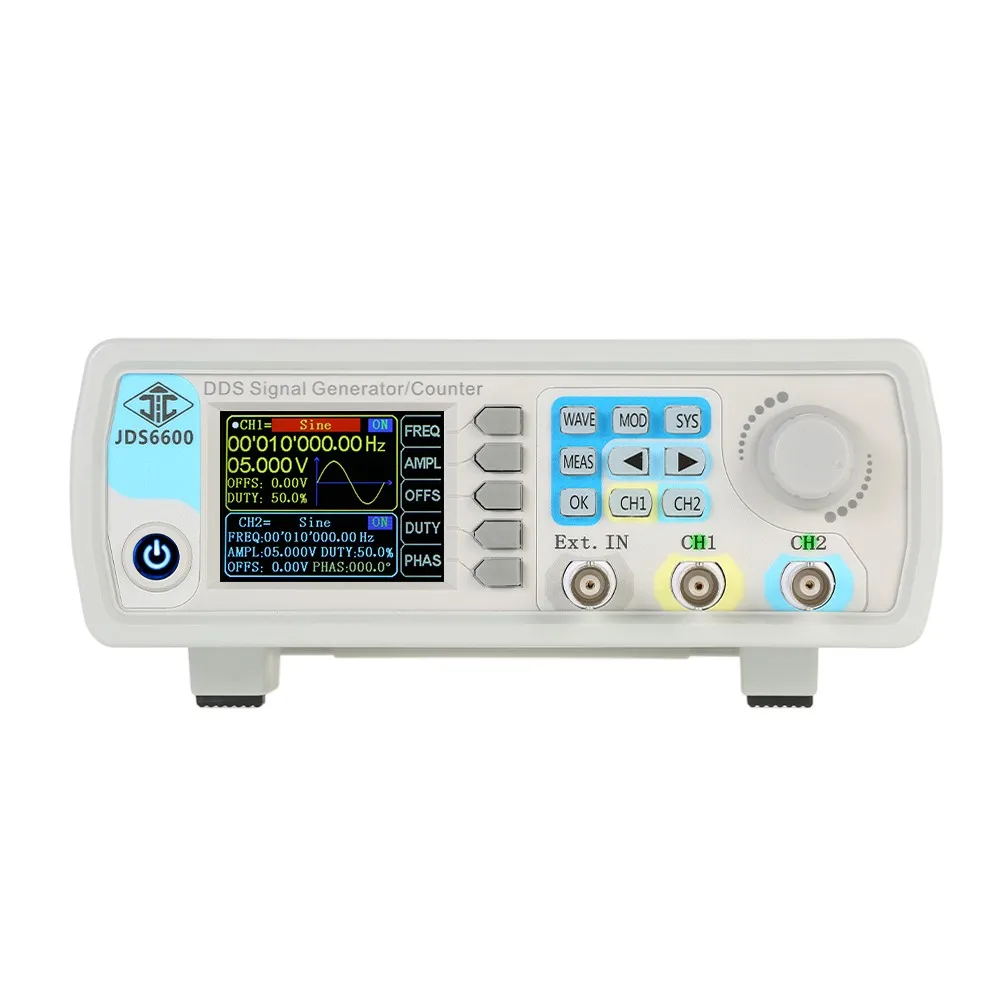

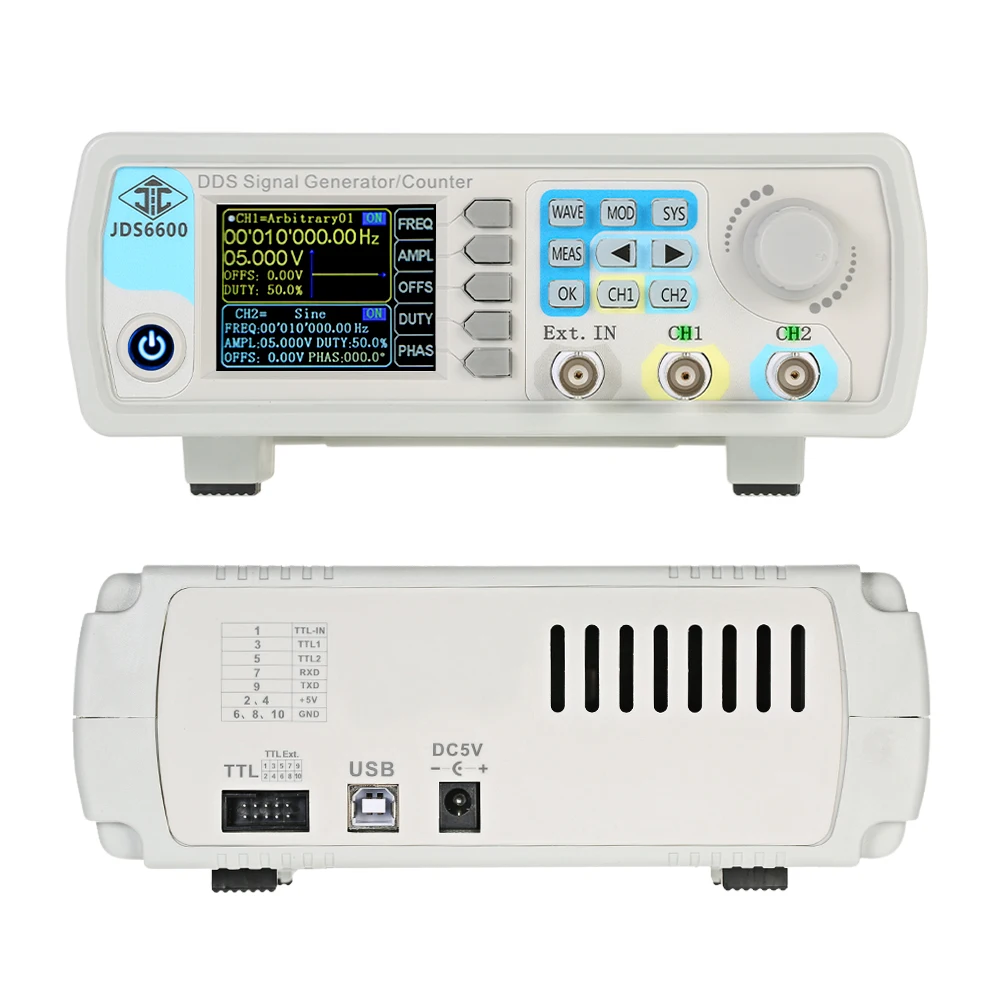

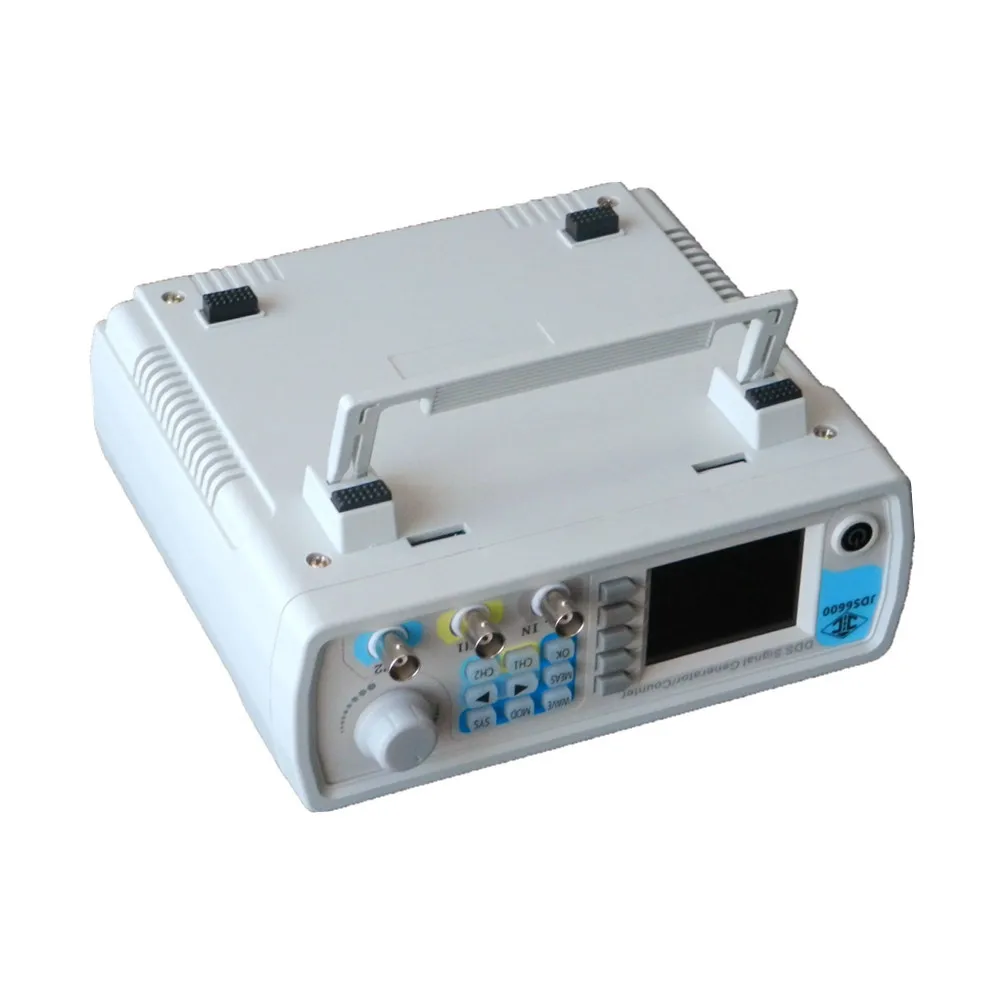

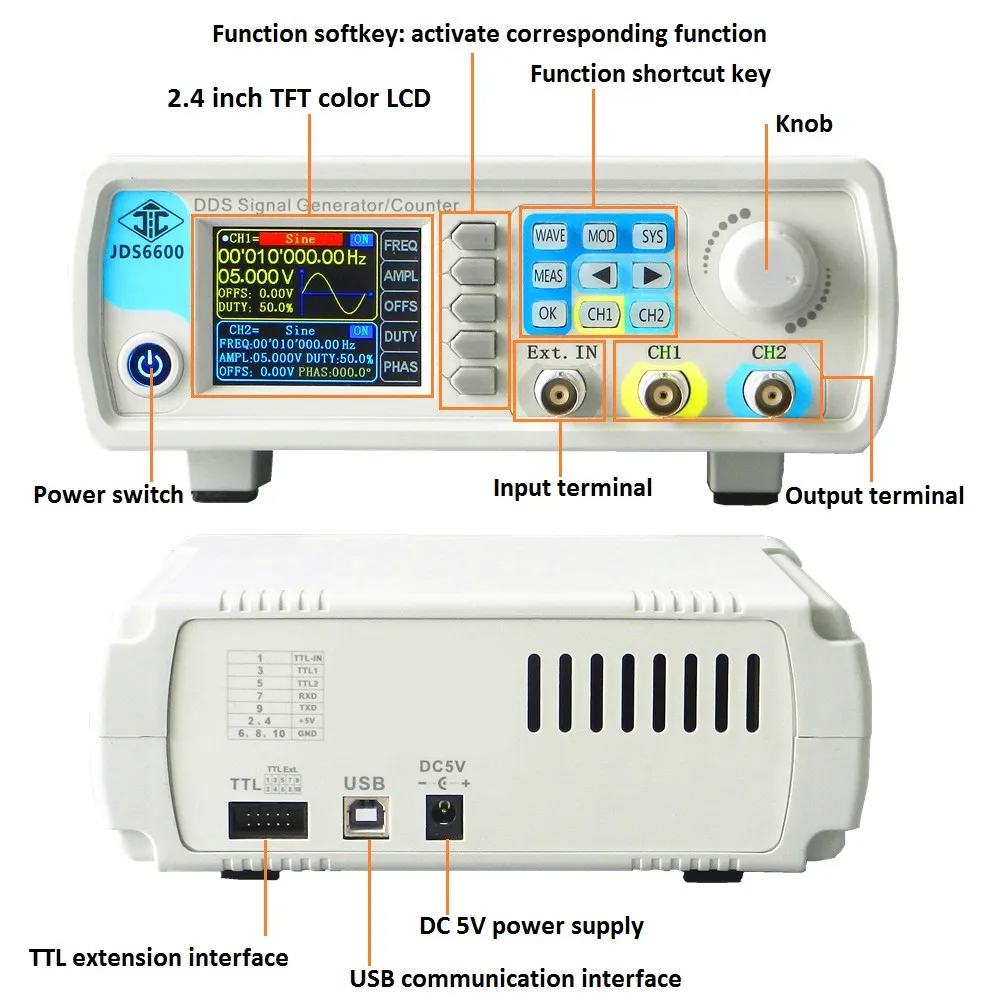

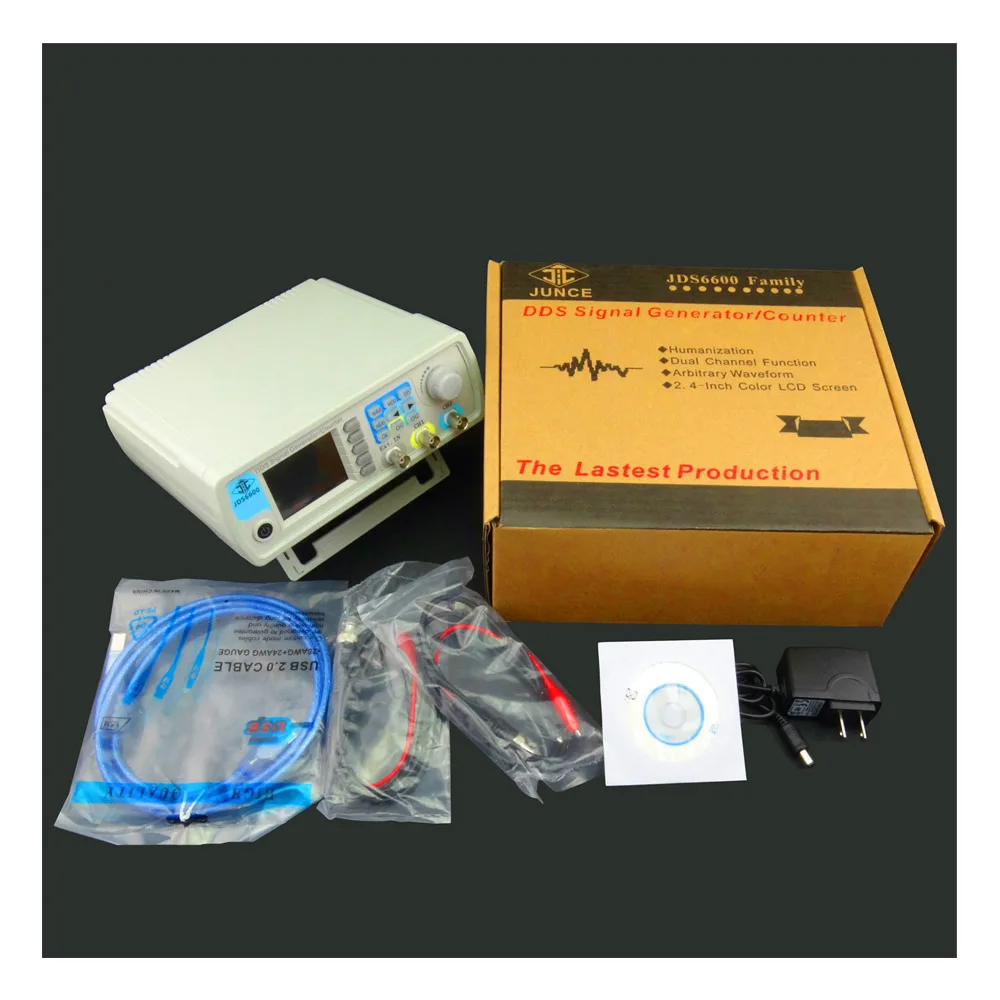

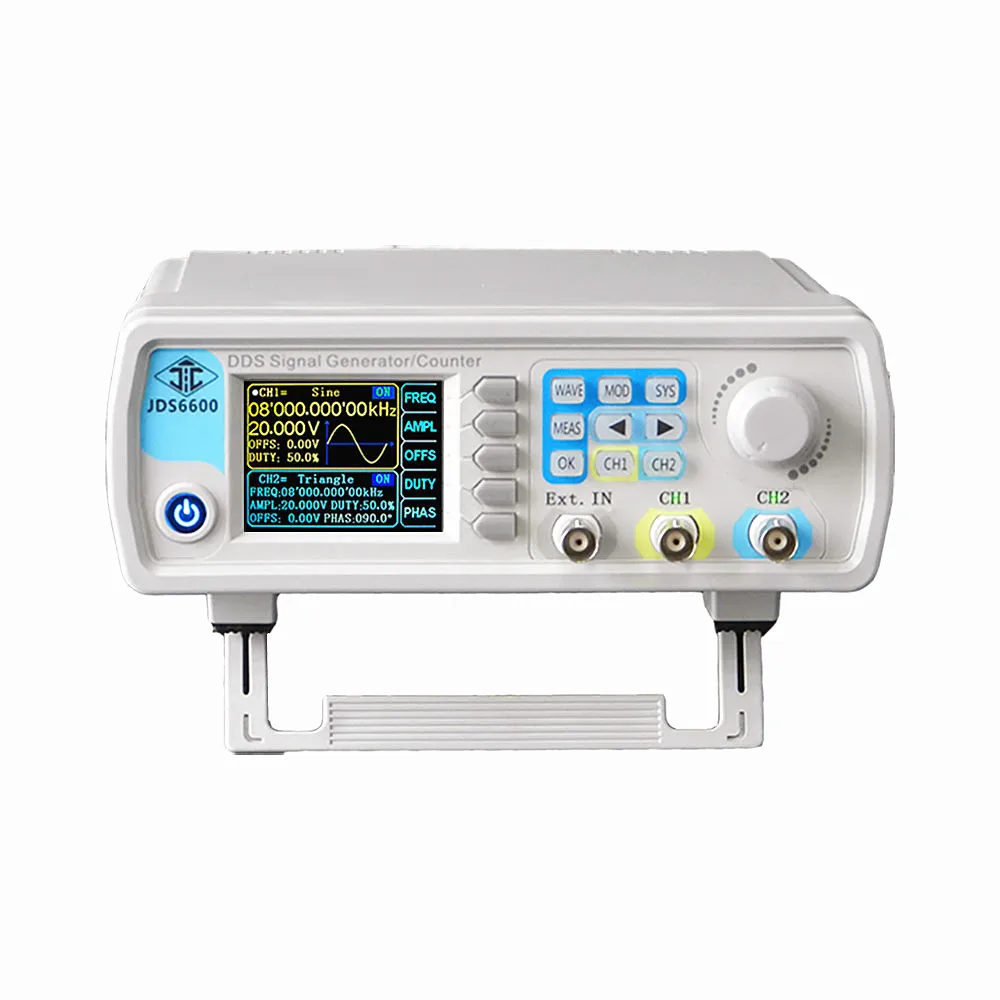

Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор

Продавец: HAOYIXIOU Store
244 отзыв(ов) Написать отзыв

Цена:8060.64RUB

*Стоимость могла изменится

Количество:

Новое поступление

HAOYIXIOU Store

HAOYIXIOU Store

Магазина HAOYIXIOU Store работает с 14.03.2019. его рейтинг составлет 94 баллов из 100. В избранное добавили 2226 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 2481 наименований товаров, успешно доставлено 3844 заказов. 3083 покупателей оставили отзывы о продавце.

Характеристики

Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор

История изменения цены

*Текущая стоимость 8060.64 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц	Минимальная цена	Макс. стоимость	Цена
Mar-18-2026	9591.62 руб.	10071.18 руб.	9831 руб.
Feb-18-2026	9511.59 руб.	9987.80 руб.	9749 руб.
Jan-18-2026	7979.92 руб.	8378.57 руб.	8178.5 руб.
Dec-18-2025	9350.74 руб.	9818.72 руб.	9584 руб.
Nov-18-2025	8141.69 руб.	8548.59 руб.	8344.5 руб.
Oct-18-2025	9188.42 руб.	9647.0 руб.	9417.5 руб.
Sep-18-2025	9108.2 руб.	9563.0 руб.	9335.5 руб.
Aug-18-2025	9027.78 руб.	9478.5 руб.	9252.5 руб.
Jul-18-2025	8947.11 руб.	9394.92 руб.	9170.5 руб.

Описание товара

Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор

Описание

15-60 МГц генератор сигналов с ЧПУ JDS6600 DDS двухканальный цифровой контроль функция произвольной волны импульсный источник измеритель частоты

Особенности:

1, принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

2. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

3. С использованием технологии прямого цифрового синтеза DDS для получения точного, стабильного и низкого искажения выходного сигнала.

4, Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

5, полностью независимый выход с двумя каналами, синхронизация работы и регулируемая фаза.

6, отличное улучшение для производительности квадратных волн, диапазон квадратных частот до to15MHzwith без искажений.

7,60 групп функций хранения произвольных волн, глубина памяти каждой группы is2048 * 14 бит.

8, высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

9, высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

10, рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.

11, ширина импульсного импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S

12. Особенности сканирования: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.

13, с функцией импульсного потока, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.

14. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

15,-9,99 В ~ 9,99 в диапазон смещения постоянного тока, разрешение смещения: 0,01 В.

16, с функцией цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

17. Функция хранения: можно хранить 100 групп параметров, установленных пользователем, и извлекать их в любое время.

18. Функция счетчика: с режимами соединения постоянного и переменного тока.

19. Функция редактирования произвольных волн: пользователь может редактировать произвольную волну на ПК, а затем загружать tooutput из инструмента.

20. Функция связи: ПК может использоваться для управления прибором.

21, с защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60s при нагрузке короткого замыкания.

Частотная характеристика

JDS6600-15M

JDS6600-30M

JDS6600-40M

JDS6600-50M

JDS6600-60M

Синусоидальный Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольный Частотный диапазон

Частотный диапазон импульсов

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL Цифровой частотный диапазон

Частотный диапазон произвольной волны

Квадратное время подъема

≤ 25 нс

≤ 20 нс

≤ 15 нс

≤ 15 нс

≤ 15 нс

Диапазон регулировки ширины импульса

150nS-4000S

60nS-4000S

40nS-4000S

30nS-4000S

30nS-4000S

Разрешение частоты Mininum

0.01µгц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Характеристика формы волны

Форма волны

Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cinkpulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Вертикальное разрешение формы волны

14 бит

Частота дискретизации формы волны

266MSa/s

Длина волны

2048 точек

Синус

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратный и импульсный

Overshoot (квадрат)

≤ 5%

Диапазон рабочего цикла (пульс)

0.1% ~ 99.9%

Рампа волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитудный диапазон

Частота вращения ≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1МВ

Амплитудная стабильность

± 0.5%/5 ч

Амплитудная плоскостность

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе

Выходное сопротивление

50Ω ± 10% (Типичный)

Защита

Короткое замыкание 60S не будет повреждено

Смещение постоянного тока

Диапазон офсетной регулировки

Выходная амплитуда> 4 в

0,4 в <Выходная амплитуде≤ 4 в

0 <Выходная амплитуде≤ 0,4 в

-9,99 В ~ 9,99 в

-2,5 В ~ 2,5 В

-0,25 В ~ 0,25 В

Офсетное разрешение

0,01 В

Фазовая характеристика

Диапазон регулировки фаз

0 ~ 359.9o

Разрешение фазы

0.1o

TTL/COMS выход

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20 нс

Функция внешнего измерения

Функция счетчика частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Точность измерения

Ворота с таймэкономичной регулировкой between0.01S ~ 10s

Функция счетчика

Счетная область

0-4294967295

Комбинированный режим

2 вида режимов соединения, DC и AC

Режим подсчета

Ручная работа

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

0.01us (разрешение), 20s (максимальное время измерения)

Измерение периода

0.01us (разрешение), 20s (максимальное время измерения)

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время подметания

0,1 s ~ 999,9 s

Диапазон установки

Произвольно устанавливается между точкой запуска и точкой остановки

Направление развертки

Вперед, назад и круглый ход

Общие технические параметры

Дисплей

Тип дисплея

2,4-дюймовый TFT цветной ЖК-дисплей

Хранение и загрузка

Количество

100 групп

Расположение

От 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна

Количество

От 1 до 60, всего 60 групп (по умолчанию 15 групп)

Интерфейс

Режим интерфейса

USB к последовательному интерфейсу

Интерфейс расширения-

Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки.

Скорость связи

Стандарт 115200bps

Протокол связи

Принять режим командной строки, открытый протокол

Источник питания

Диапазон напряжения

Dc5в ± 0,5 В

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Предупреждение тон

Пользователь может установить или выключить

Рабочие характеристики

Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды

Температура: 0 ~ 40 oC Влажность:<80%

Вес

990 г

Размеры

24x21x9,5 см
