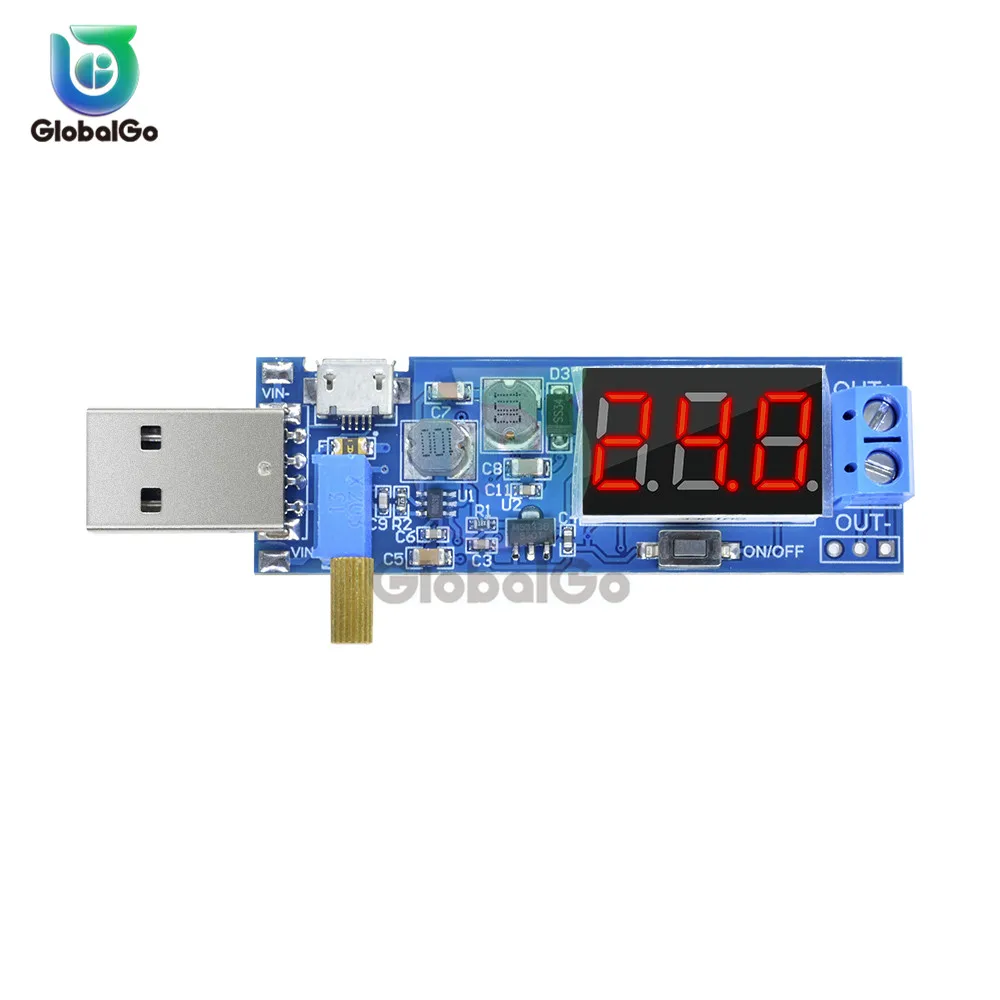

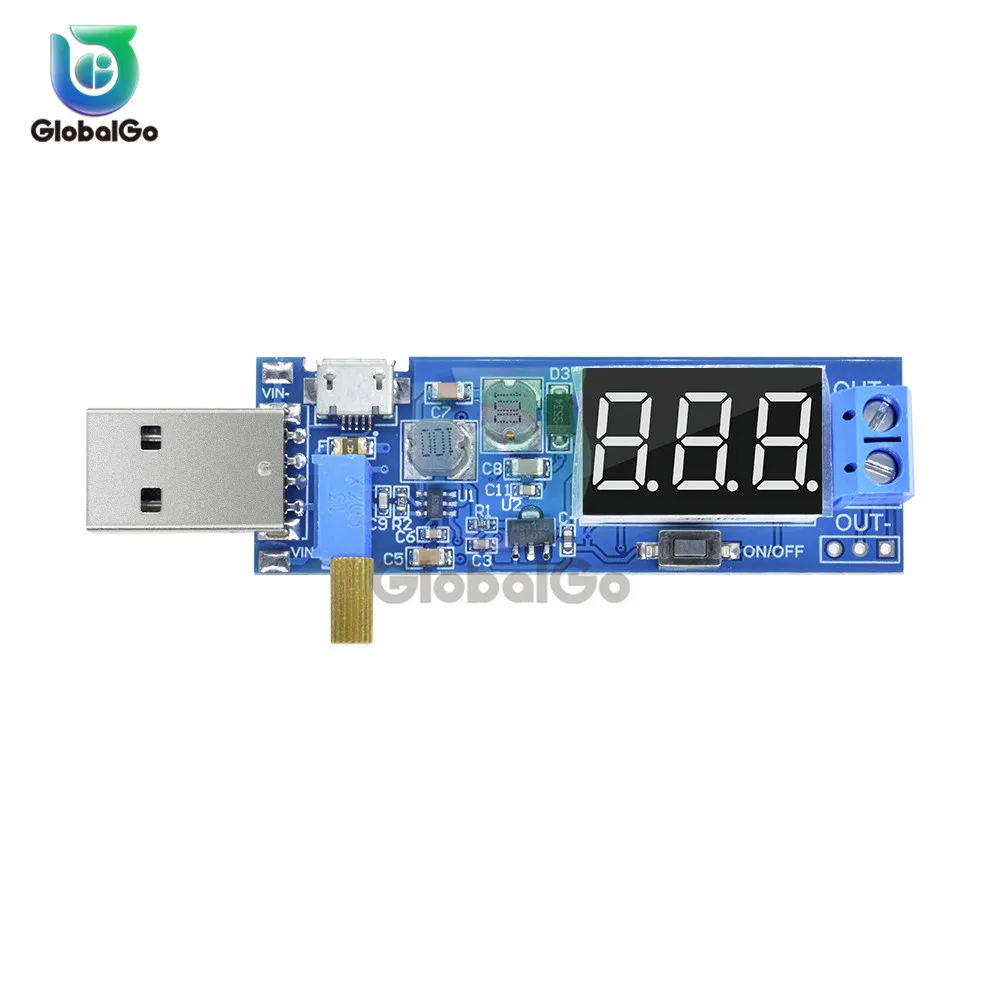

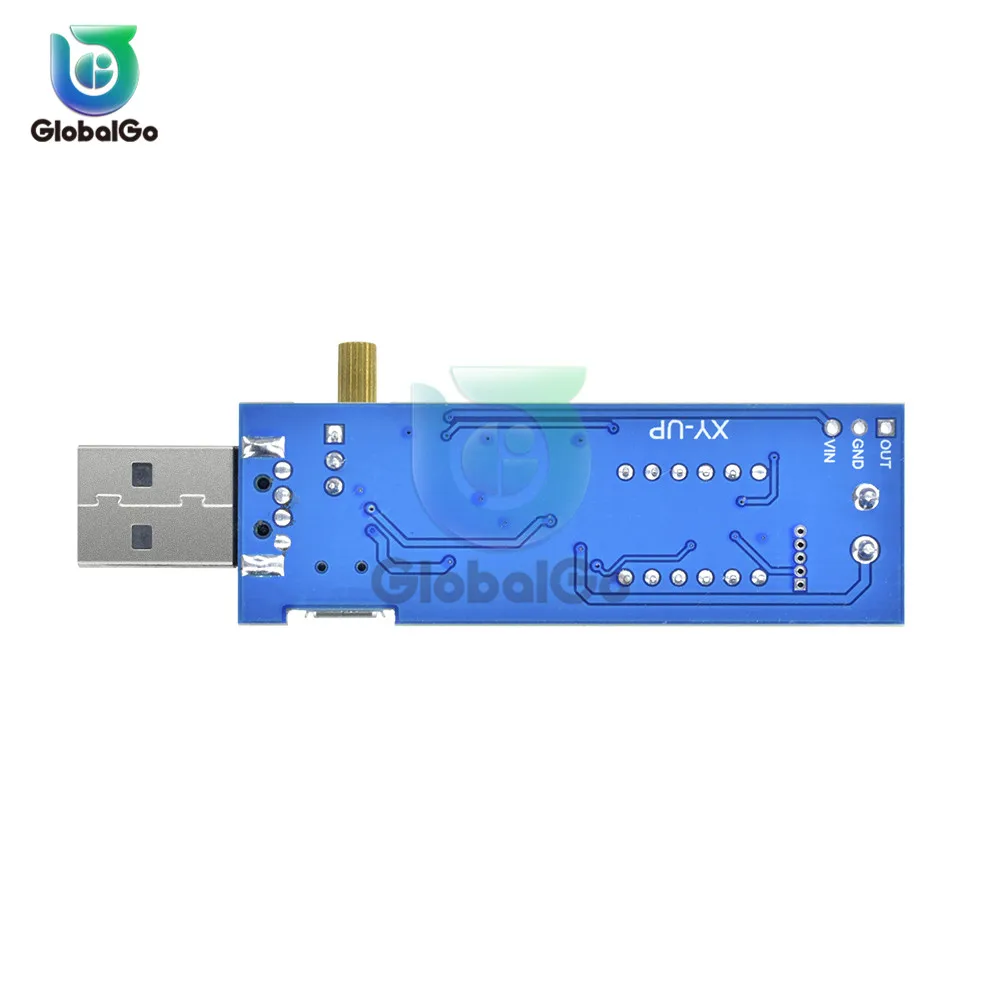

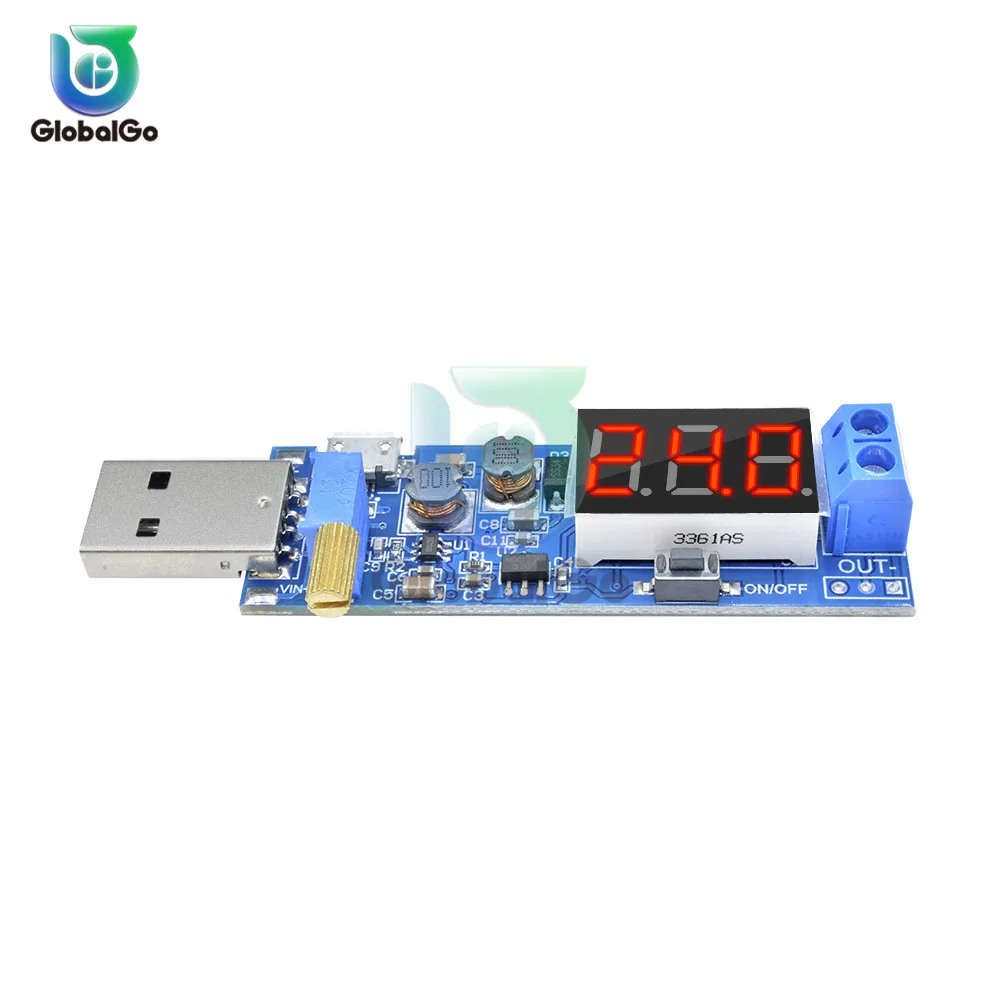

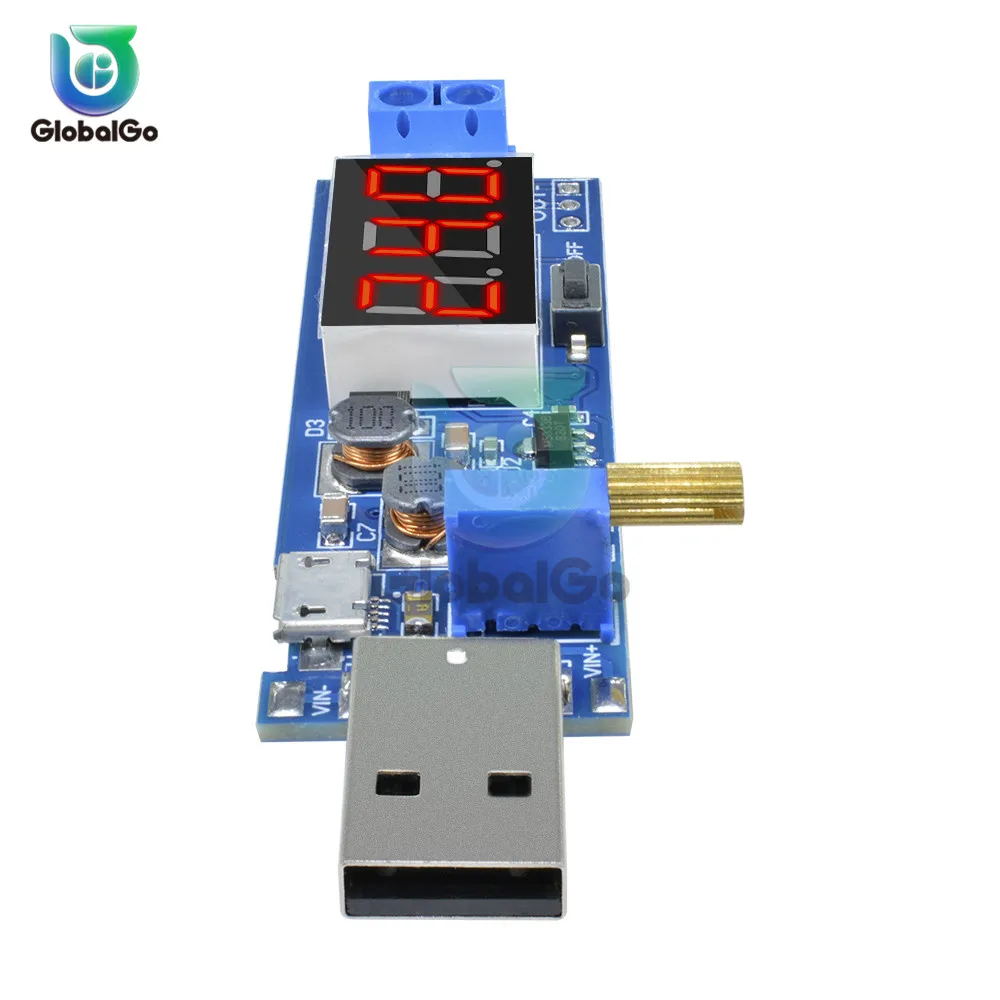

USB Регулируемый понижающий блок питания зарядный модуль дисплей напряжения и

USB Регулируемый понижающий блок питания зарядный модуль дисплей напряжения и

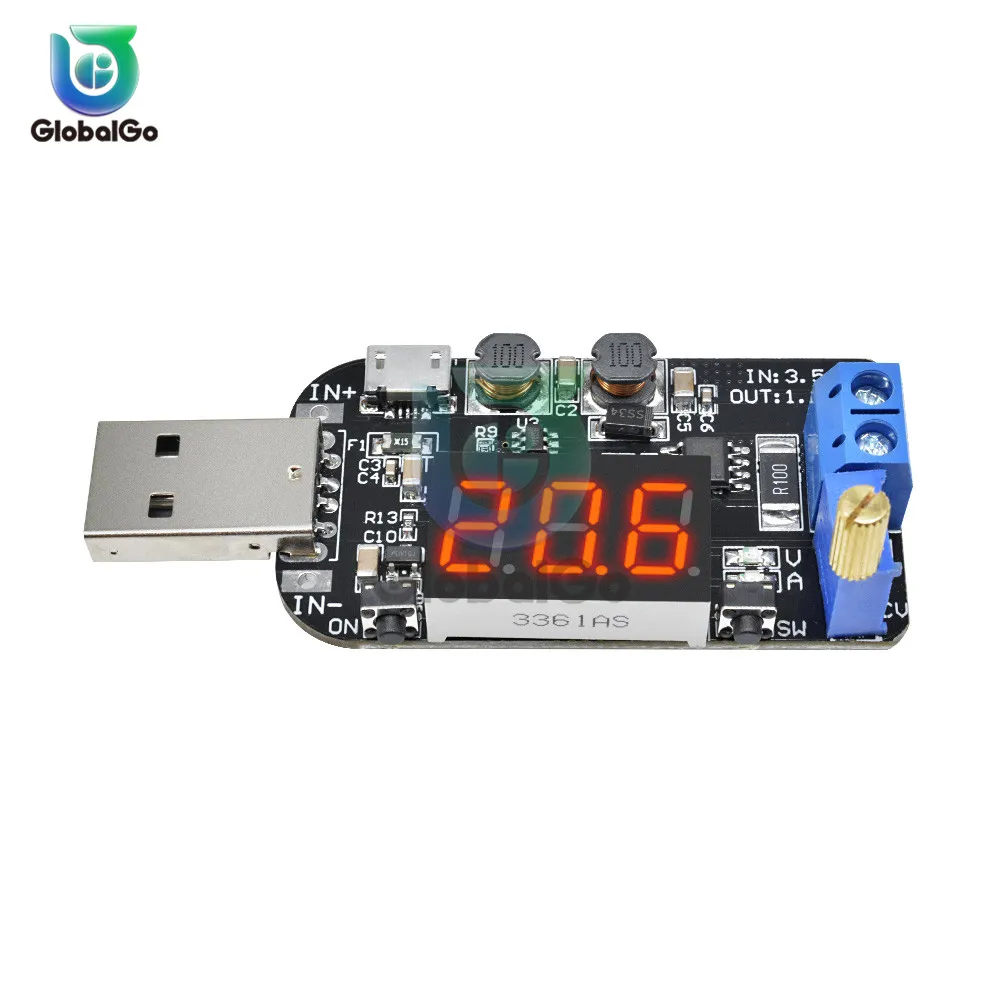

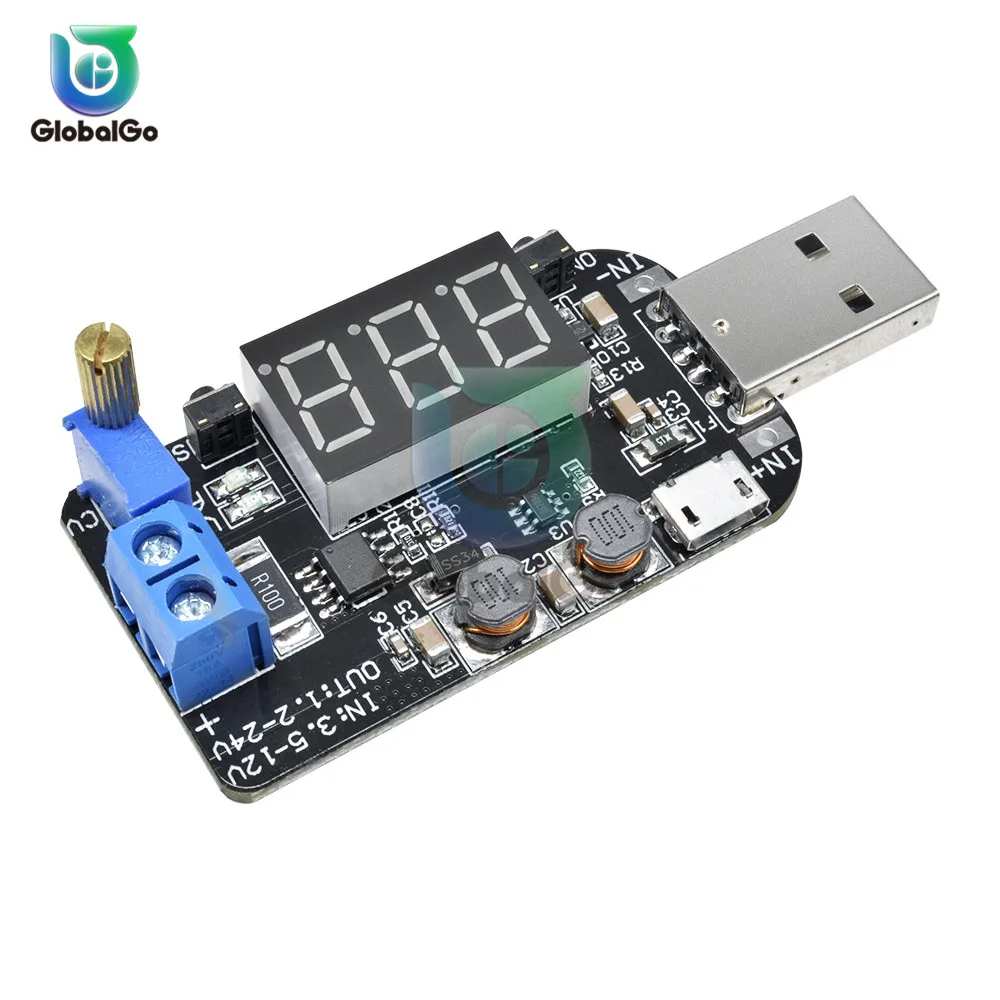

Особенности:Этот продукт является 3-5 Вт Низкое энергопотребление USB преобразования питания модуль, который может только удовлетворить ваши требования к низкой мощности.Если у вас есть мобильный телефон зарядное устройство, адаптер USB5V, вы можете легко выводить от 1 В до 24 В Регулируемое напряжение, мощность 3 Вт;USB male или microUSB можно использовать как вход, что очень удобно в использовании. Регулятор напряжения использует Несколько витков точности.Инструкции:1. КнопкаКнопка «ON» слева:Короткое нажатие-управление выходом ВКЛ или ВЫКЛ, в режиме калибровки, чтобы уменьшить напряжение или значение тока блока;Длительное нажатие-Длительное нажатие для выпуска более 3 с, цифровая трубка закрыта, нажмите любую клавишу для восстановления дисплея.Правая Боковая кнопка "SW":Короткое нажатие-переключение между напряжением, током и дисплеем колеса;Длительное нажатие-введите или выйдите из режима калибровки, введите калибровочное напряжение на интерфейсе отображения напряжения и откалибруйте ток, когда интерфейс отображения тока входит;2. Ручка потенциометраВращение по часовой стрелке увеличивает выходное напряжение и вращение против часовой стрелки уменьшает выходное напряжение. Бесступенчатое преобразования диапазон напряжения 1,2-24V.3. Индикатор светильникV -- светильник индикатора указывает, что текущая цифровая трубка отображает значение напряжения, а блок-V;A -- светильник индикатора включен, что указывает на то, что текущая цифровая трубка Отображает текущее значение, единица измерения A;4. Входные и выходные портыВходной терминал-с левой стороны, USB мужской головы, microUSB и колодка выбираются в качестве сырья и входного диапазона аналого-3,5-12V;Выход-правая сторона, Синий Американская классификация проводов 2р терминал как Выход, Выход Диапазон 1,2-24V.5. Метод калибровкиКалибровка выходного напряжения-когда цифровая трубка всегда отображает напряжение, нажмите и удерживайте кнопку «SW» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «SW», значение напряжения увеличивается на один блок, короткое нажатие кнопки «ON» Значение напряжения кнопки уменьшает один блок. В тех случаях, когда выходное напряжение низкое, это может занять несколько раз, чтобы убедиться, что увидеть изменения значения 0,1 V. Нажмите и удерживайте кнопку «SW» более 3 секунд, чтобы отпустить и выйти из режима калибровки.Калибровка выходного тока-когда цифровая трубка всегда отображает ток, нажмите и удерживайте кнопку «SW» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «SW», значение напряжения увеличивается на один блок, короткое нажатие кнопки «ON» Значение напряжения кнопки, чтобы уменьшить один блок, это может занять несколько раз, чтобы увидеть изменение значения 0.01A; Долго нажмите кнопку «SW» в течение более 3 секунд, чтобы отпустить, выйдите из режима калибровки. Примечание: Калибровка является более точной, когда ток превышает 1 А; Ошибка отображения велика, когда выходной ток меньше 0,05a, И не может быть отображен, когда выходной ток менее 10-30 мА.Особенности:Одна кнопка для выключения выхода;Дисплей вкл/выкл;Поддержка режима низкой мощности;Поддержка режима сна;Поддержка стандартного входного напряжения USB и Micro USB и колодки;Потенциометр с вращающейся ручкой.Параметры:Вход Напряжение AC/DC 3,5-12 В;Выходное напряжение: DC 1,2-24V;Выходная мощность:Вход 1,2-2V, выходная мощность в течение 2 Вт;Вход 2 в-20 в, выходная мощность в пределах 3 Вт;Вход 20V-24V, выходная мощность с четырехъядерным процессором in 2,5 Вт;Дисплей: 3-битный цифровой дисплей трубки;Размер: прибл. 80*20*14 мм.Используйте шаги:Входное напряжение от стандартного USB или Micro USB или «vin +» и «Vin-»;Включите экран дисплея;Отрегулируйте потенциометр, чтобы получить необходимое напряжение;Подключение нагрузки.Применение:Обычный источник питания;Зарядное устройство для аккумулятора;Светодиодный источник питания;Дисплей напряжения прибора;Измерительный прибор;Испытание цепи;Преобразование мощности.Примечание: Это не высокомощный источник питания, пожалуйста, используйте его в диапазоне мощности.
