Реальный MPPT Boost Солнечный контроллер заряда, водонепроницаемый

Внутри 800 Вт/20 А повышающий преобразователь, входное напряжение автоматически держится при определенном напряжении при зарядке, так что может увеличить ток заряда на 30% больше, чем зарядное устройство в режиме ШИМ.Может заряжать все виды аккумуляторов с помощью пользовательского набора напряжения заряда (Используйте только при ограниченном напряжении заряда батареи больше, чем напряжение открытой цепи солнечной батареи).

Входное напряжение на солнечной батарее: 10,5-90 В;

Верхнее предельное напряжение заряда батареи: 11 V-90 V (Пользовательский Регулируемый);

    (12 В свинцово-кислотная батарея --- 14,4 В, 24 В батарея --- 28,8 в, 48 В батарея --- 57.6в ...72в батарея --- 86,4 в)

Ток заряда: 20А (макс.);

MPPT напряжение: Автоматическая регулировка;

Размер: 118 мм * 33 мм * 31 мм.

Максимальная выходная мощность: выходная мощность = входное напряжение * 20, не превышает.

Некоторые стабильные тестовые данные:

280 W Vin = 14В, Vout = 28 V/10A;

300 Вт вин = 36 В, Vout = 43,2 в/7А;

288 Вт вин = 48 В, Vout = 57,6 в/5А;

650 W Vin = 36 V, Vout = 43,2 V/15A;

600 Вт вин = 48 В, Vout = 57,6 в/11 а;

1000 W Vin = 60 V, Vout = 72 V/14A;

...

Ток: <1 мА от аккумулятора;

Внутри 90 в TVS защита от грома на солнечной батарее;

Внутренний диод обратного разряда;

Диапазон температуры окружающей среды:-30Градусов по Цельсию-50Цельсия;

Термозащита: 80 градусов выключение, автоматическое восстановление;

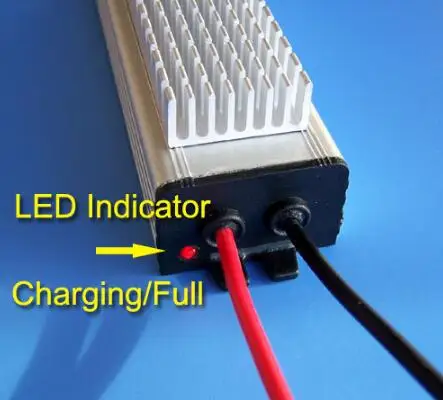

 Светодиодный индикатор:Всегда включен (батарея полная)/мигает (зарядка), только корректно с подключением аккумулятора и имеет солнечный свет.

Как изменить предельное напряжение зарядки:

Верхнее предельное напряжение зарядки: отпустите все провода,Применение питания на входах,Затем Отрегулируйте синий горшок, сделайте выходное напряжение до определенного напряжения (кислотная батарея, формула какулята 1,2 * Напряжение передачи)

Простота использования шага:

1. Установите Верхнее предельное напряжение заряда;

2. Сначала Подключите аккумулятор;

 Разница между MPPT и PWM режимом солнечного контроллера:

Режим MPPT будет держать определённое напряжение при зарядке, PWM режим заряда напряжение зажима при напряжении батареи;

MPPT ток заряда будет больше, чем скорость тока, PWM режим меньше, чем скорость тока.

Примечание:

Схема этого зарядного устройства может быть продана по другой цене;

Нет вход обратной;

Нет Защита от короткого замыкания;

Можно параллельное использование (настроить же);

Не выбирайте солнечную панель с открытым круговым напряжением более 90 В.

Напряжение открытой цепи солнечной батареи не должно превышать предельное напряжение заряда батареи.
