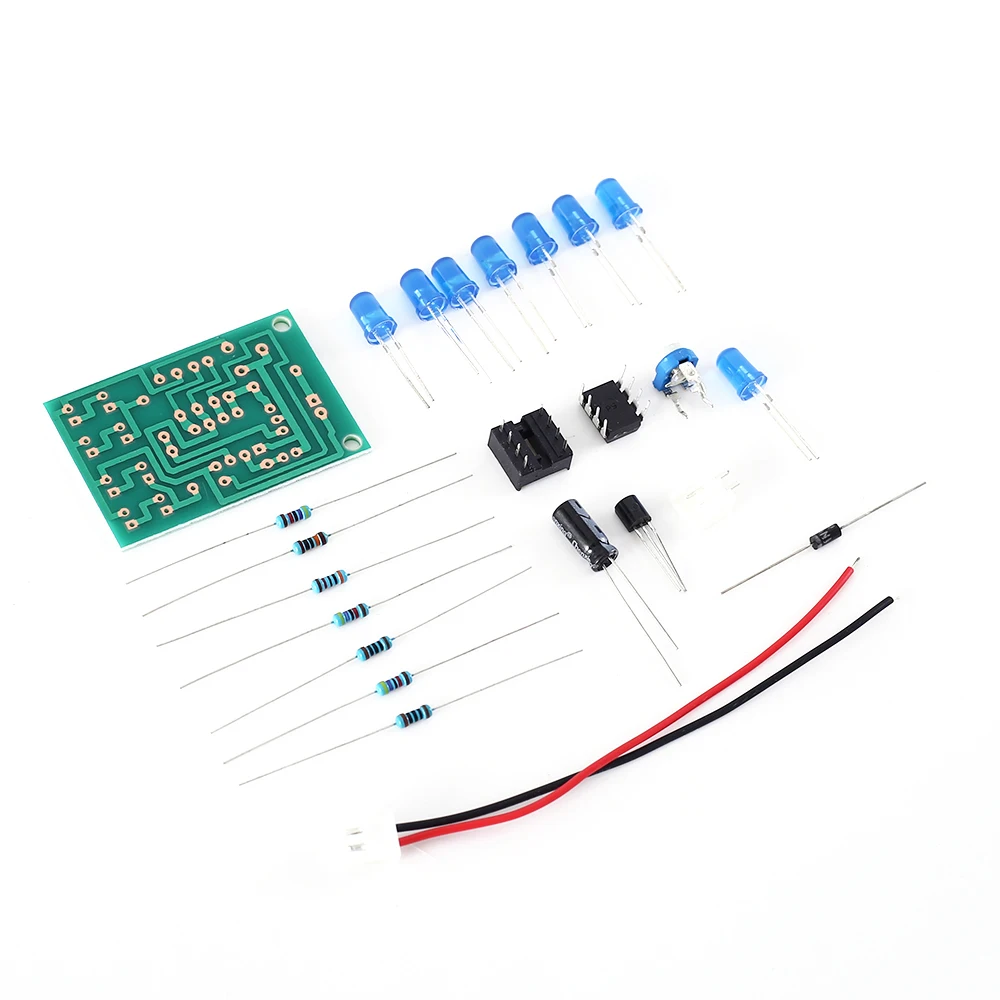

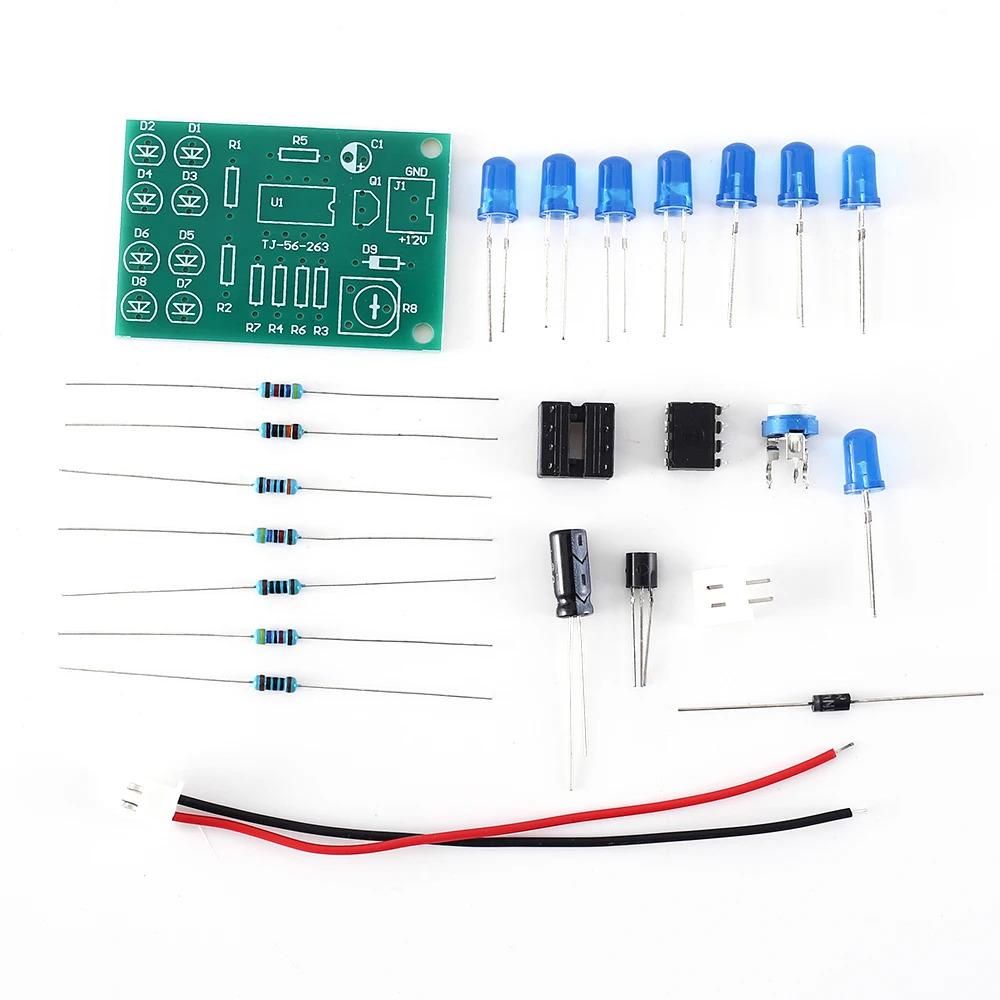

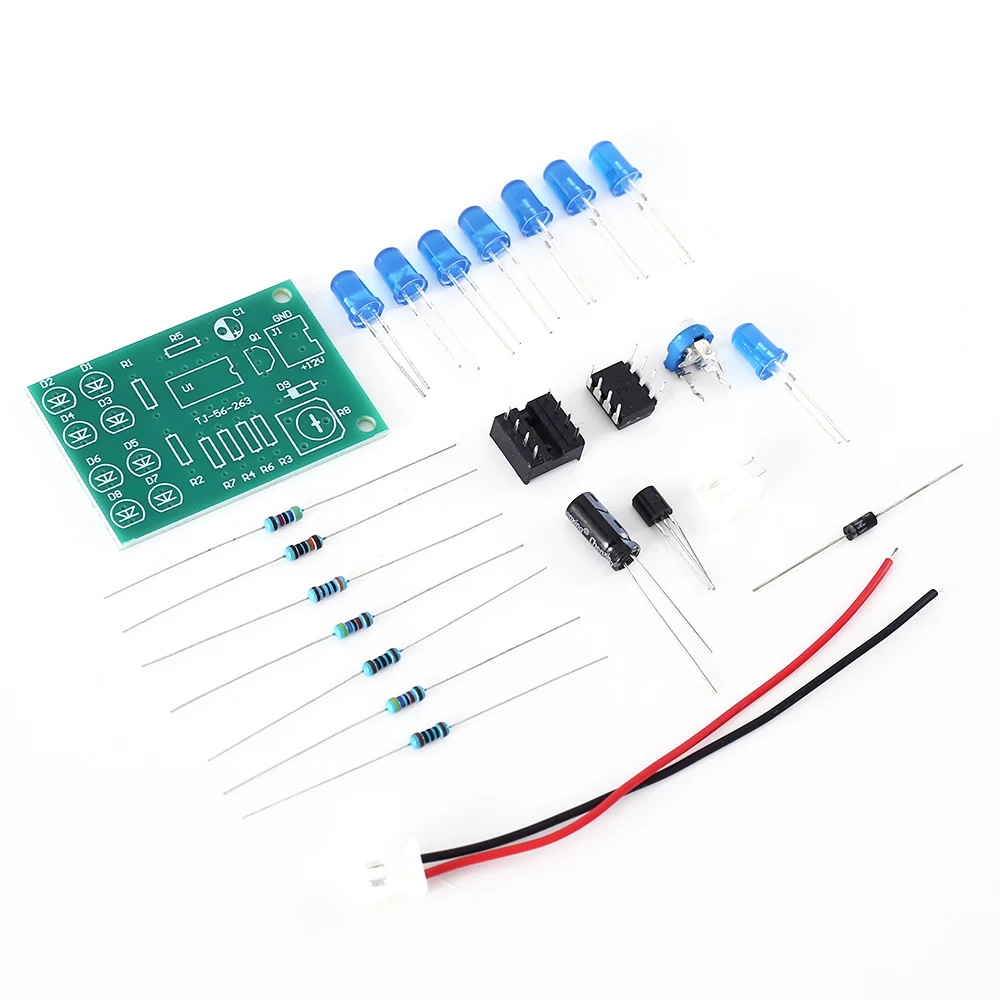

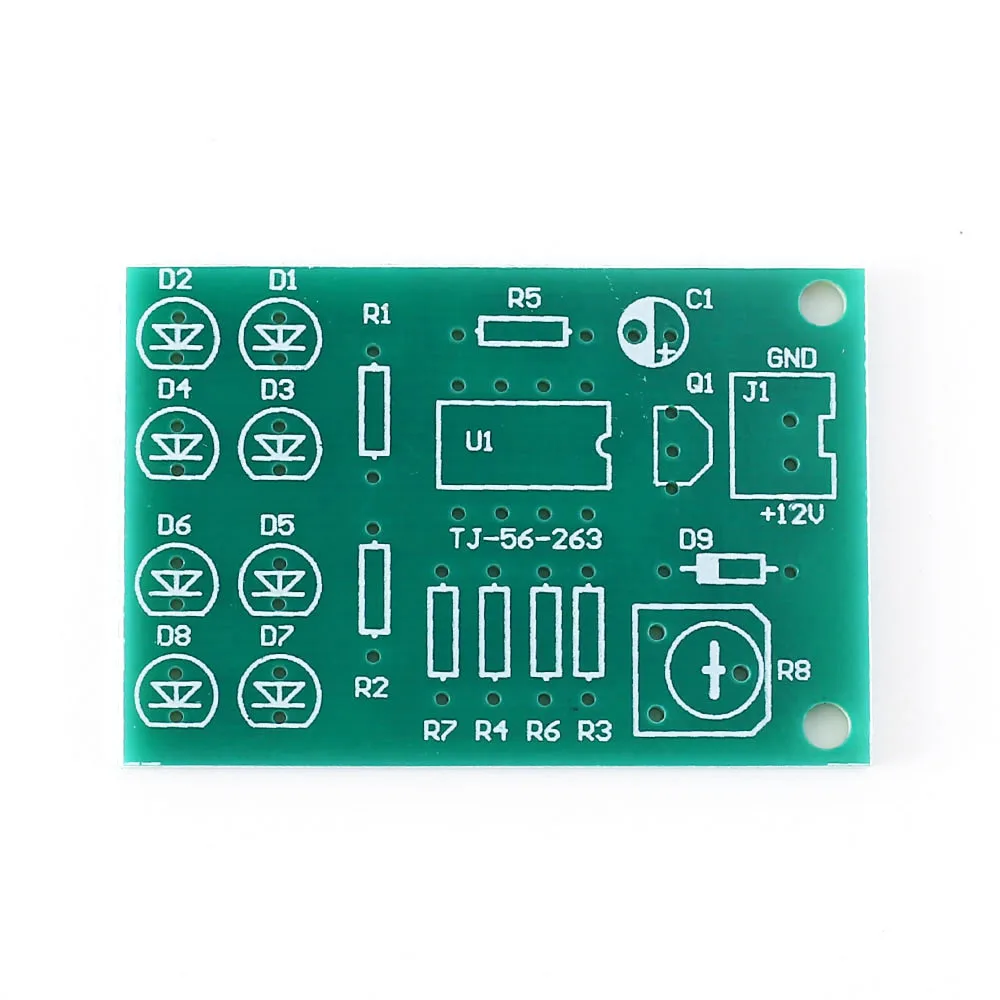

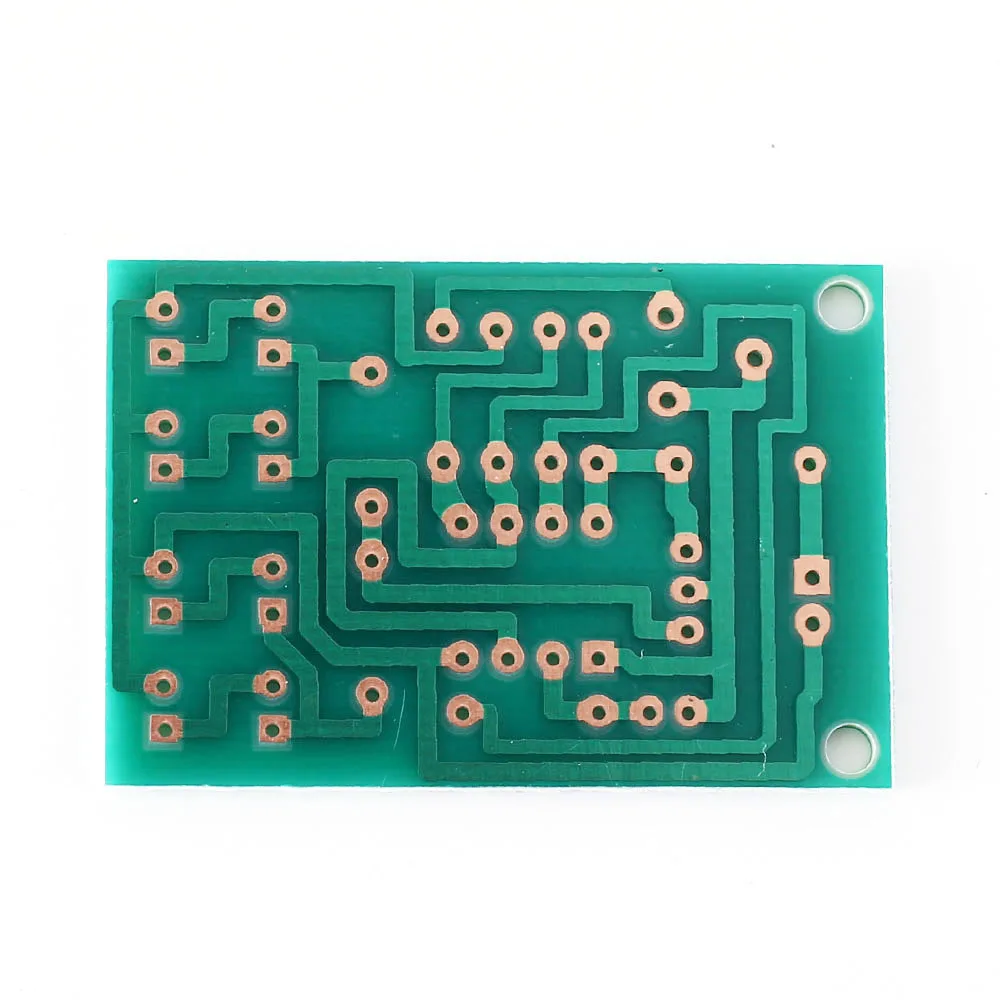

Электронный комплект сделай сам LM358 дыхательсветильник регулируемый

---

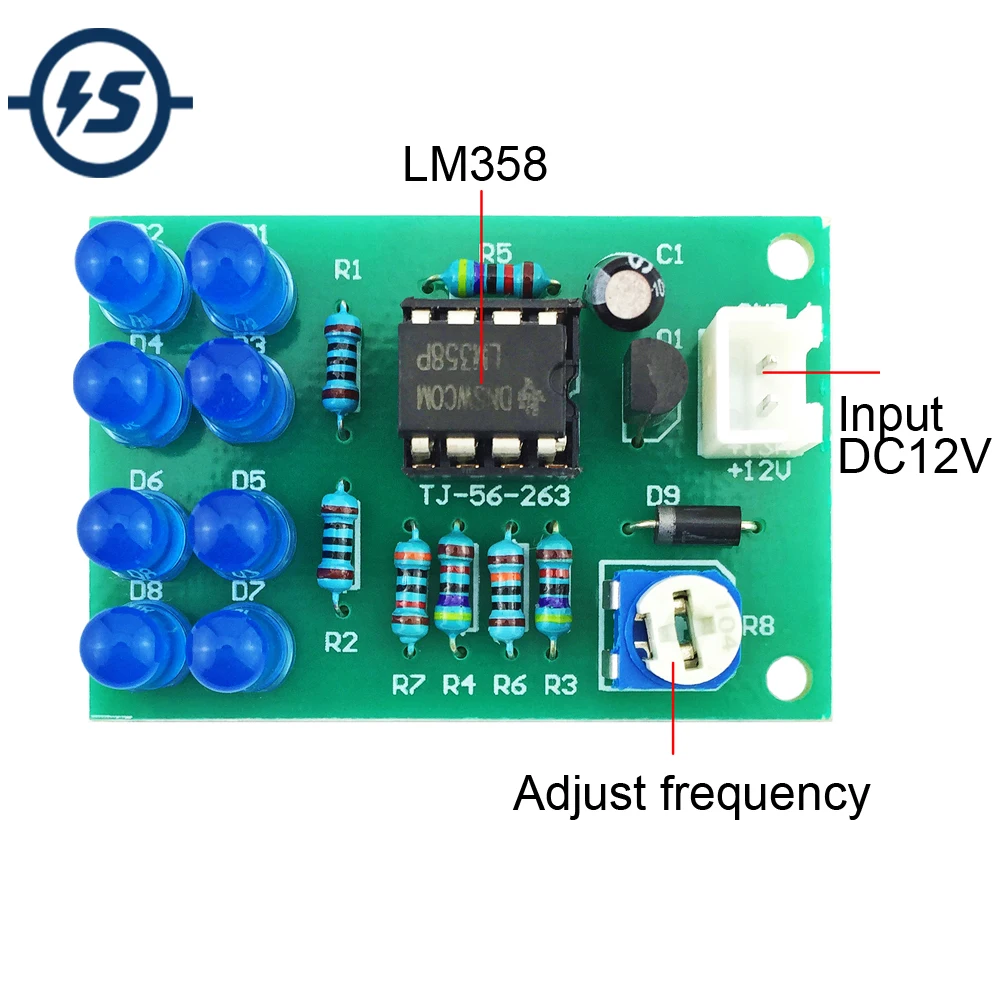

Описание: Светильник меняется от яркого к темному, а затем постепенно меняется от темного к яркому, чувствуя, что человек дышит. Широко используется в цифровых продуктах, компьютерах, аудио, автомобилях и других областях, играет очень хороший визуальный декоративный эффект. Параметр: Напряжение источника питания: DC12V; Основной чип управления: LM358; Светящийся цвет: ярко-синий светильник; Количество светодиодов: 8 шт. Анализ принципа работы: Шаг 1: в это время C1 эквивалентен короткому замыканию, а выход U1A равен напряжению третьего штыря U1A; Шаг 2: Это напряжение отправляется на U1B ниже. Следующие положительные отзывы о цепи вызывают высокий уровень выхода U1B; Высокое напряжение + VCC. Шаг 3: Когда выход U1B имеет напряжение VCC, разница напряжения генерируется на конденсаторе c1.выход U1B ниже заряжается регулируемым потенциометром R8, R7, R6 и C1; при зарядке C1, ток, протекающий через Q1, светодиодный светильник также включен. По мере увеличения времени ток зарядки на C1 постепенно уменьшается, и соответствующий светодиодный индикатор также затемнен таким же образом; Шаг 4: когда зарядка C1 заполнена, C1 эквивалентен разомкнутой цепи. В это время верхняя U1A становится компаратором. Поскольку входное напряжение pin 2 больше входного напряжения pin 3, выход pin 1 U1A становится низким напряжением 0 В; Шаг 5: когда 1 штырь 0 В, следующий UB используется для вперед и назад, а выход U1B ниже становится низким напряжением 0 В; Шаг 6: С1 разряжается через потенциометр и U1B ниже Шаг 7: Когда напряжение C1 разряжается и напряжение pin 2 составляет менее 0,5 VCC, напряжение выше UIA начинает расти с напряжением разряда C1. Шаг 8: Когда напряжение pin 1 LW3586 увеличивается, После положительных отзывы U1B ниже, выход следующего UIB снова снижается до напряжения VCC. Шаг 9: напряжение U1B ниже становится VCC напряжением, которое должно повторять «Третий шаг» и действие позади него.
