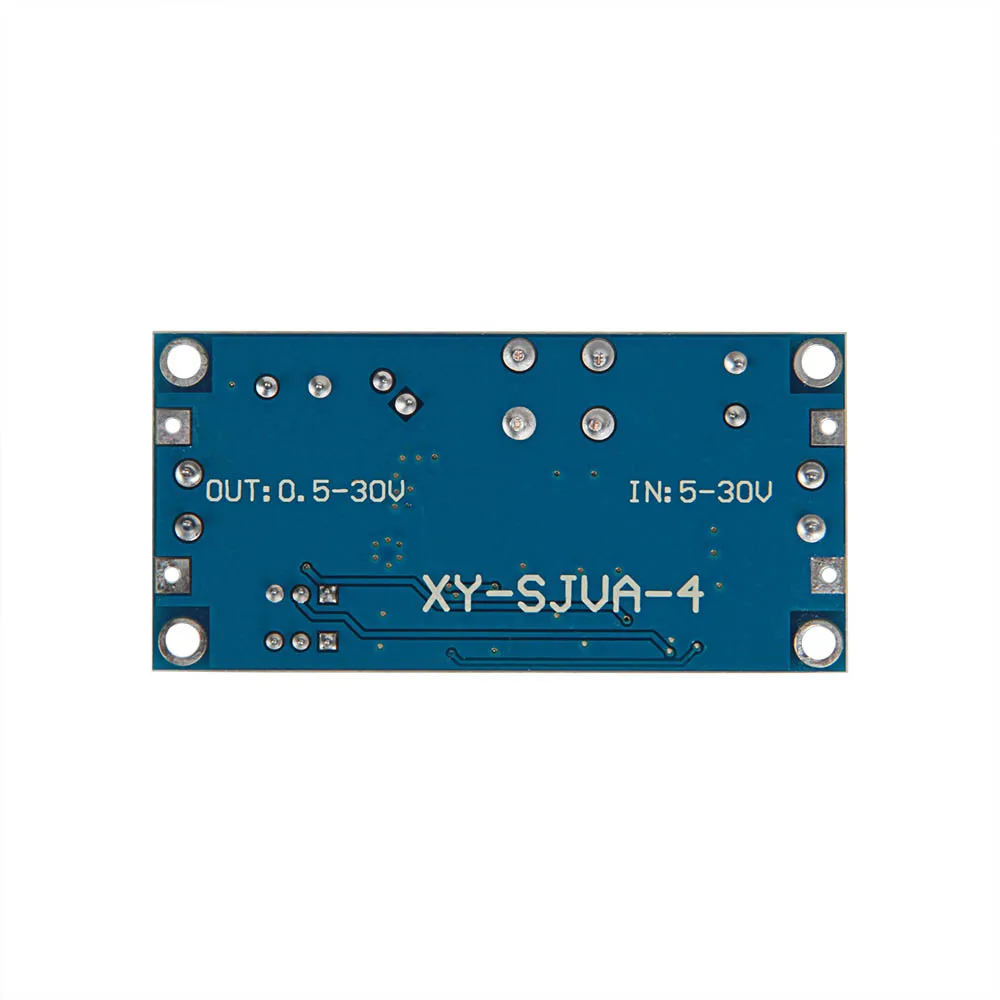

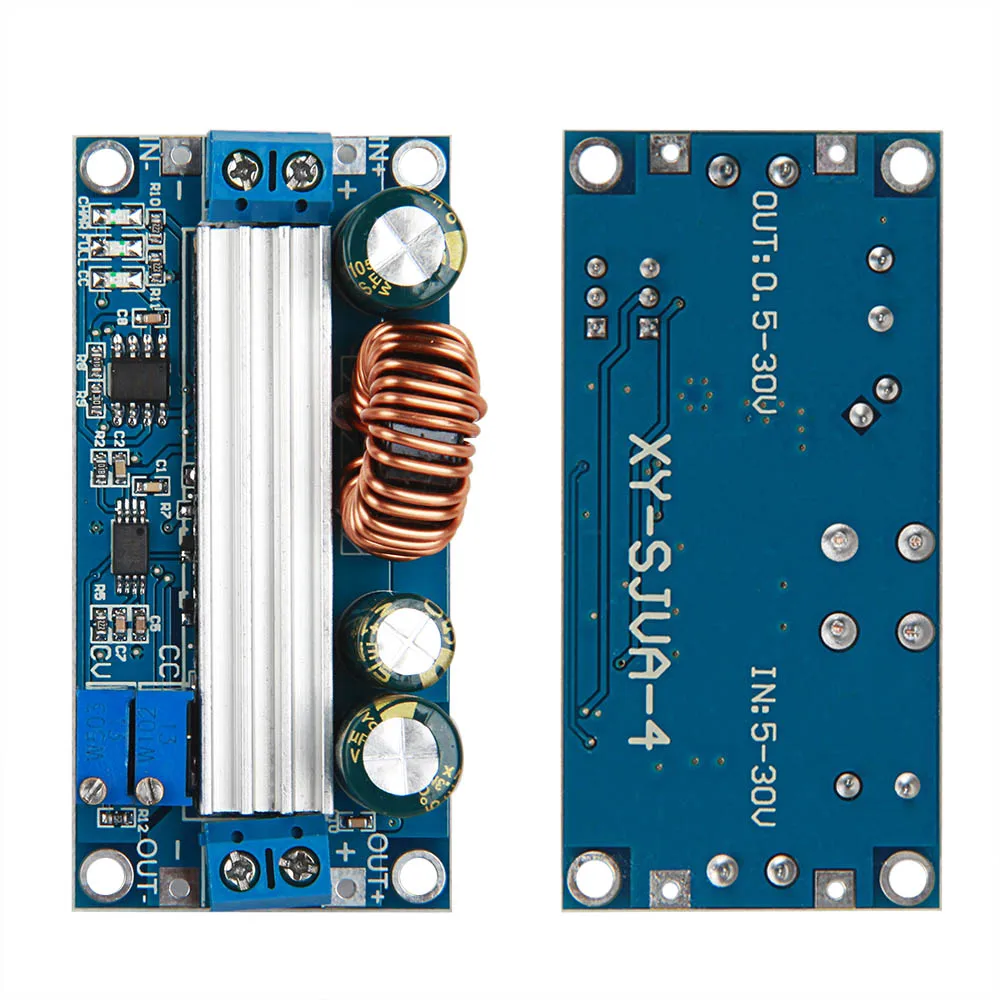

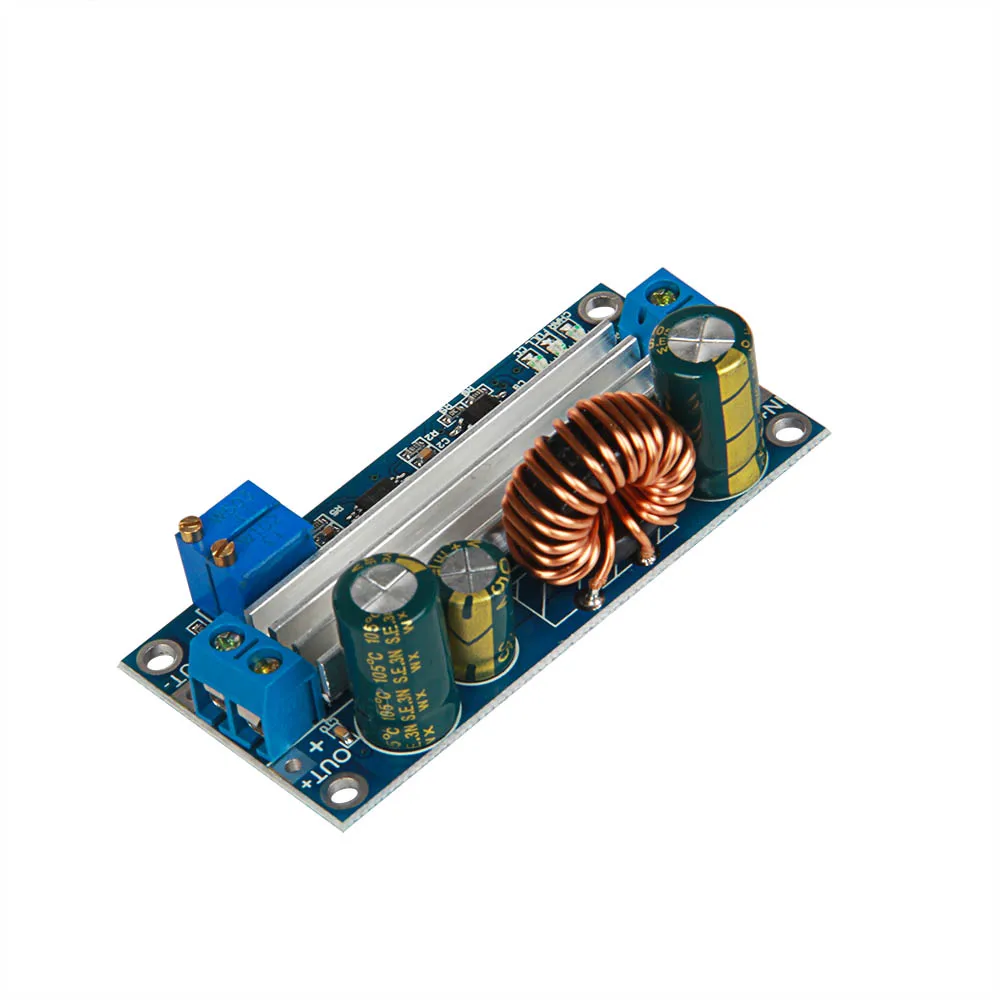

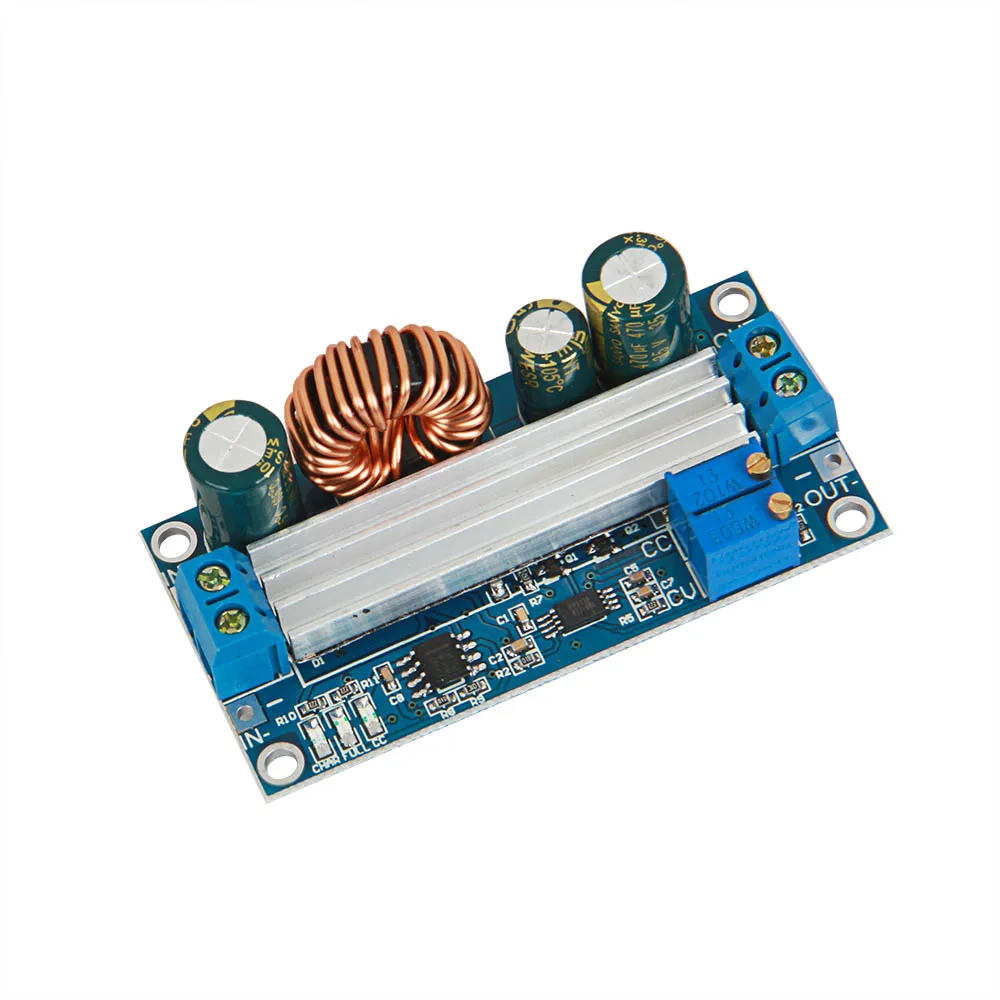

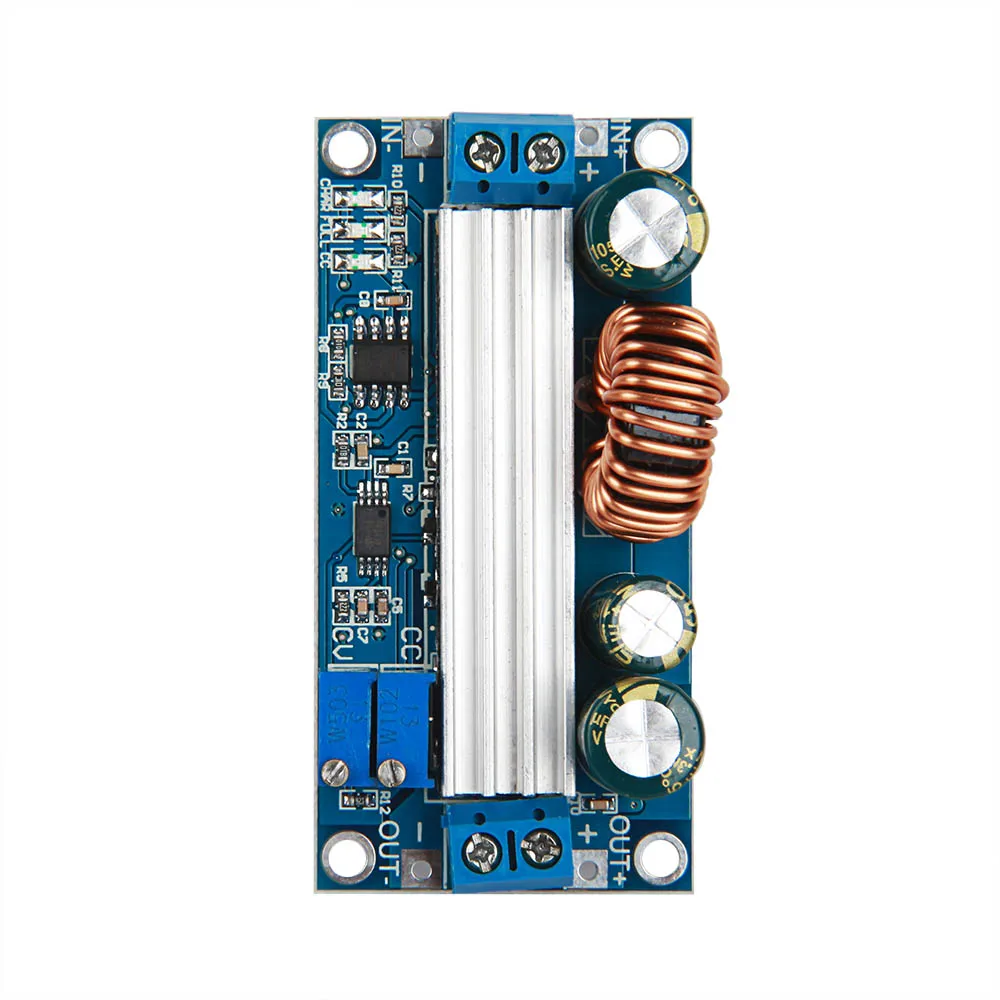

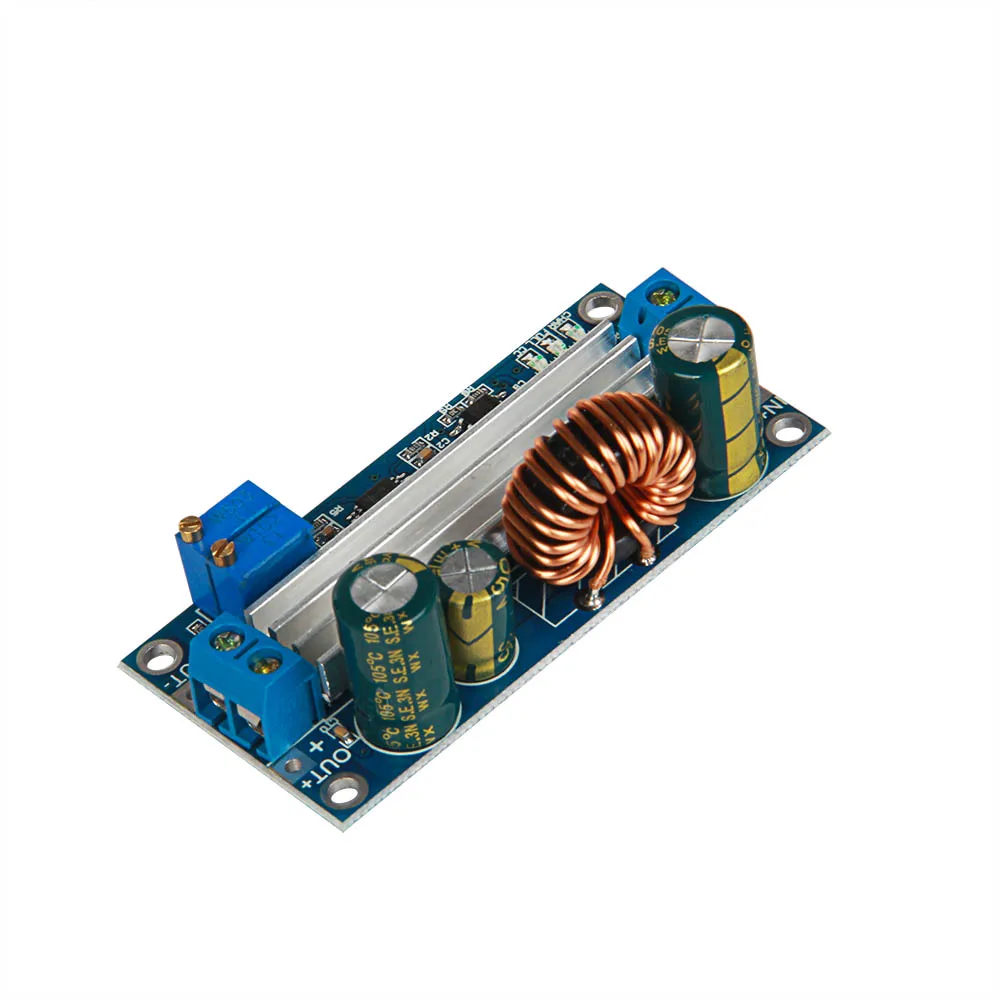

Регулируемый Модуль Автоматический Бак-Boost постоянное напряжение постоянный ток

Регулируемый Модуль Автоматический Бак-Boost постоянное напряжение постоянный ток

Введение: Широкий диапазон входного напряжения 5-30 в, широкий диапазон выходного напряжения 0,5-30 в, может увеличивать и уменьшать. Например, если вы установите выходное напряжение на 18 в, то входное напряжение изменится между 5-30 в и будет выводить постоянное 18 в; Например, если вы вводите 12 В, отрегулируйте потенциометр для установки любого выхода 0,5-30 в.

Высокая мощность, высокая эффективность и Лучшая производительность, чем у решения XL6009/LM2577. Используется внешний МОП высокой мощности 60 в 75 а, параллельно подключается высокоточный и высоковольтный диод Шоттки SS56. Он не сравним с SS34 схем 6009 или 2577, потому что в соответствии с принципом buck-boost, выдерживаемое Напряжение MOS и Schottky больше суммы входного и выходного напряжений.

Железо кремний алюминий магнитное кольцо самоиндукции, высокая эффективность. Нет индуктивного воя в режиме постоянного тока.

Ток можно установить для ограничения выходного тока, привода постоянного тока и лампы заряда аккумулятора.

Он имеет собственную функцию защиты от обратного потока на выходе, поэтому вам не нужно добавлять диод защиты от обратного потока при зарядке аккумулятора.

Параметры продукта:

Входное напряжение: 5-30 в

Выходное напряжение: 0,5-30 в

Выходной ток: может стабильно работать при 3 А в течение длительного времени и может достигать 4 а при улучшенном рассеивании тепла

Выходная мощность: Естественное рассеивание тепла 35 Вт, улучшенное рассеивание тепла 60 Вт

КПД преобразования: около 88%

Защита от короткого замыкания: Да

Рабочая частота: 180 кГц

Размер: длина * ширина * высота 65*32*21 мм


Инструкции:

1. Используется в качестве общего модуля повышения напряжения с защитой от перегрузки

Инструкции:

(1) отрегулируйте устройство постоянного напряжения CV, чтобы выходное напряжение достигло желаемого значения напряжения.

(2) Используйте мультиметр 10 А для измерения выходного тока короткого замыкания (напрямую Подключите два тестовых провода к выходной клемме), И Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки. (Например, если текущее значение, отображаемое мультиметром, составляет 2 А, то максимальный ток может быть только 2 А при использовании модуля, И красный индикатор постоянного напряжения будет гореть, когда ток достигнет 2 А, в противном случае индикатор выключится)

Примечание: При использовании в этом состоянии, так как на выходе имеется резистор для выборки тока 0,05 Ом, после подключения нагрузки может быть падение напряжения 0 ~ 0,3 в. Это нормально! Это падение напряжения не вытягивается вашей нагрузкой, а падает на резистор выборки.

2. Используйте как зарядное устройство

Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку разница напряжения между аккумулятором и зарядным устройством, потребляющим электричество, слишком велика, зарядный ток вызывает повреждение аккумулятора. Поэтому Аккумулятор следует использовать сначала. Потоковая зарядка, когда зарядка достигает определенного уровня, она автоматически переключается на зарядку с постоянным напряжением.

Инструкции:

(1) определяет напряжение холостого хода и ток заряда нужной вам перезаряжаемой батареи; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, затем плавающее напряжение составляет 4,2 в, а максимальный ток заряда составляет 1C, т. Е. МА)
(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения; (при зарядке литиевой батареи 3,7 в, отрегулируйте выходное напряжение до 4,2 в)
(3) Используйте файл тока мультиметра 10 А для измерения выходного тока короткого замыкания (напрямую Подключите два тестовых провода к выходной клемме), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения зарядного тока;
(4) ток зарядной лампы по умолчанию составляет 0,1 от зарядного тока; (аккумулятор постепенно уменьшается в процессе зарядки, постепенно переключается с зарядки постоянного тока на зарядку с постоянным напряжением, если зарядный ток установлен на 1 А, то когда зарядный ток меньше А, Синий светильник выключен, горит зеленый светильник, аккумулятор заряжен.
(5) подключите аккумулятор и зарядите его.

(Шаги 1, 2, 3 и 4: Входная Клемма подключена к источнику питания, а Выходная клемма не подключена к батарее.)

3. В качестве мощного светодиодного модуля привода постоянного тока

(1) определяет рабочий ток и максимальное рабочее напряжение, при котором нужно управлять светодиодами;

(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный да;

(3) Измерьте выходной ток короткого замыкания с помощью файла тока мультиметра 10 А и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного рабочего тока светодиодный да;

(4) Подключите светодиодный и проверьте устройство.

(Шаги 1, 2 и 3: вход подключен к источнику питания, а выход не подключен светодиодный ду.)



Примечание: При использовании этого модуля более 3 А, 35 Вт, пожалуйста, Усильте тепло!
