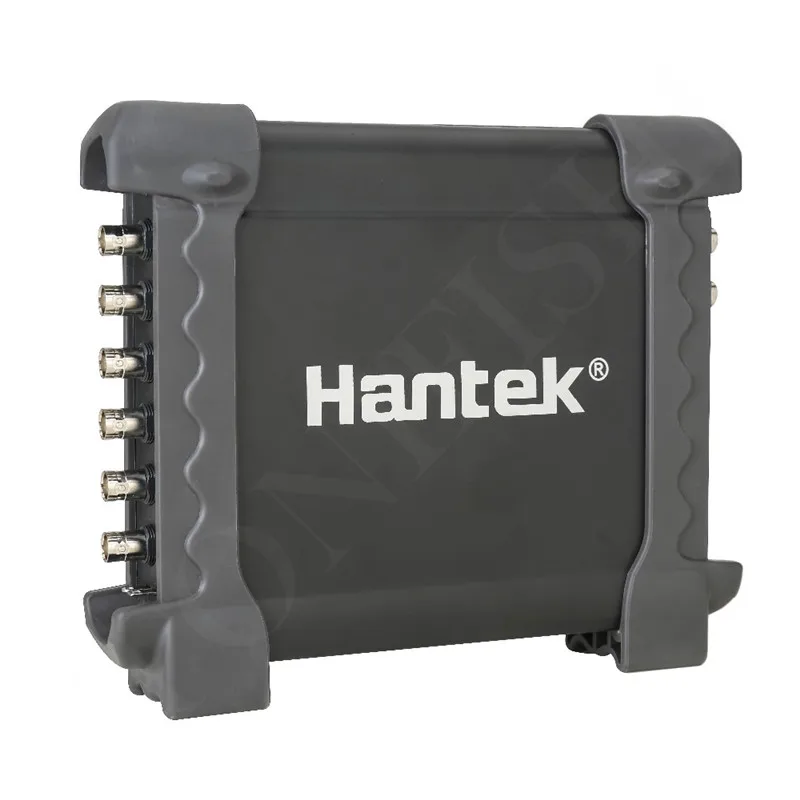

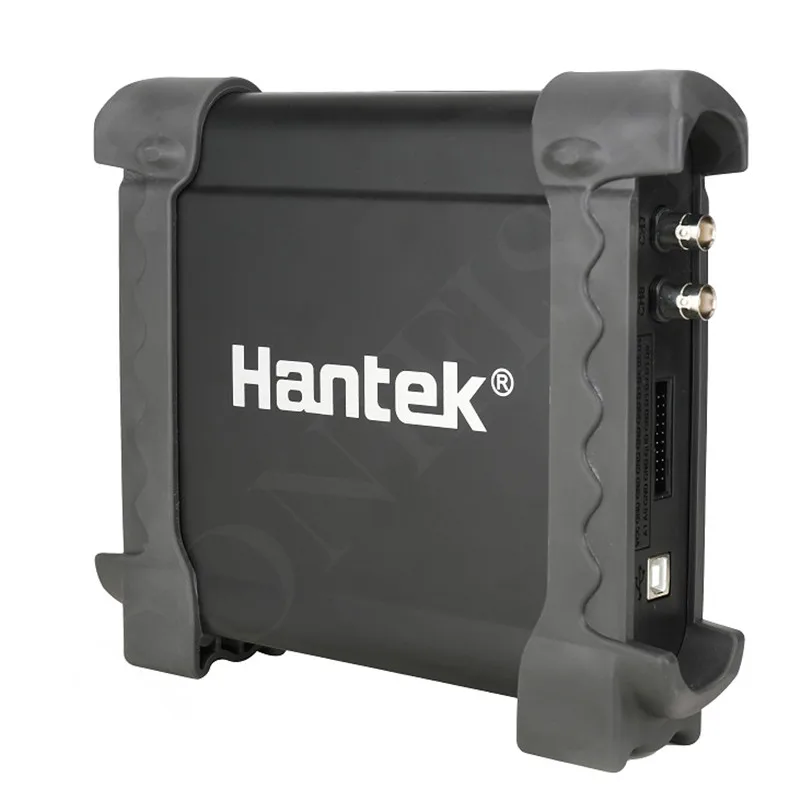

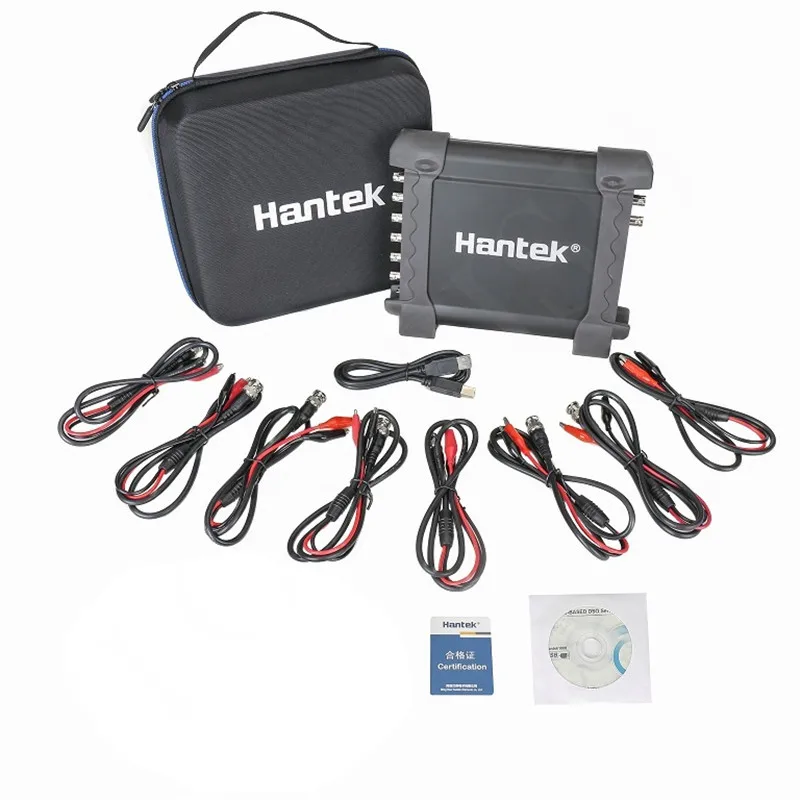

Источник сигнала 8-канального виртуального осциллографа генератор сигналов для

Модель

1008A

Режим осциллографа

Вертикальная система

Аналоговый канал

8

Входное сопротивление

Сопротивление: 1MΩ

Входная чувствительность

От 10 мВ/див до 5 В/Див

Входное соединение

Постоянный ток

Разрешение

12 бит

Горизонтальная система

Глубина памяти

4K

Макс. Вход

400 В (DC + AC)

Частота выборки в реальном времени

2.4MSa/s

Диапазон временных рамок

Точность временной базы

± 50ppm

ТРИГГЕРНАЯ система

Диапазон временных рамок

1ns/div до 20000s/div (1-2-5последовательностей)

Точность временной базы

± 50ppm

Источник запуска

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Режим запуска

Кромка

Режим X-Y

Вход оси X

CH1

Входной сигнал оси Y

CH2

Курсоры и измерения

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерение времени

Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала формы волны

+,- , X,/, FFT, Invert

Диапазон напряжения

От 10 мВ до 5 В/div x 1 зонд
От 100 мВ до 50 В/div x 10 зонд
10 в до 5000 в/div x 1000 зонд
100 В до 50000 в/div x 10000 зонд
200mV до 100V/div 20:1

Диапазон тока

100 мА до 50.0a/div CC65(20A)
1000мА to500.0A/div CC65(65A)
1A to100.0A/div CC650(60A)
1A to200.0A/div CC1100(100A)
10A to2000.0A/div CC1100(1100A)

FFT

Прямоугольная, Hanning, Hamming, Blackman Window

Математика

+, -, X,/

Программируемый генератор

Канал

8

Выходной уровень

LVTTL

Частотный диапазон

0-250 кГц

Интерфейс

USB 2,0 (полная скорость)

Мощность

Не требуется дополнительный источник питания

Размер и вес

22,2*19*4,3 см/8,7*7,5 * 1.7in; 1508 г/53,2 oz
