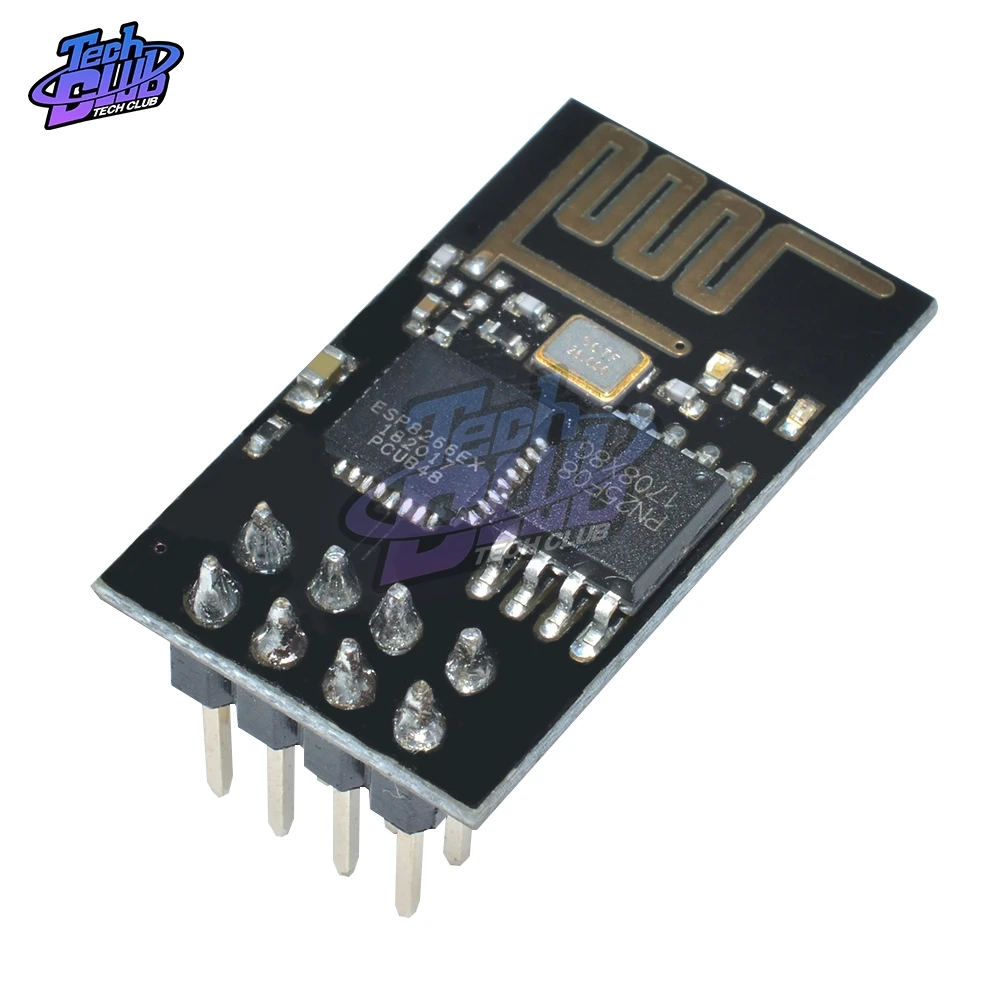

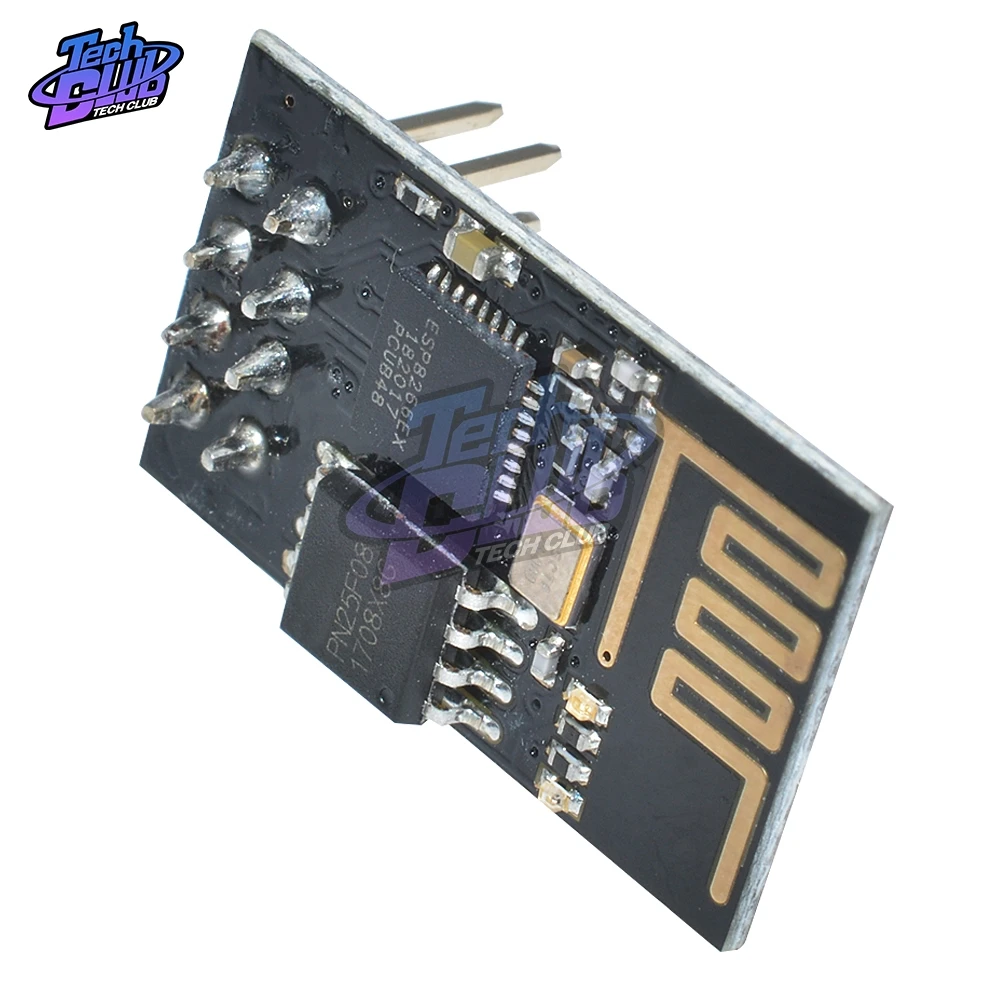

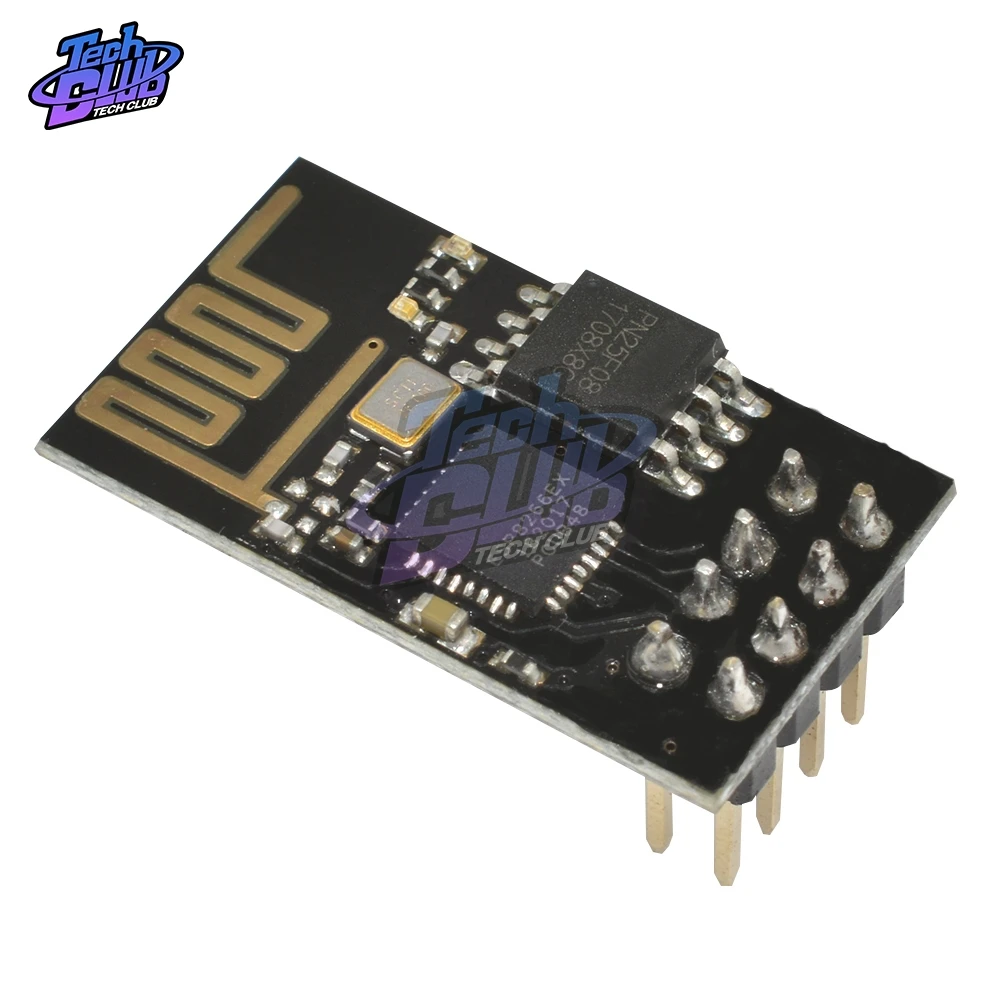

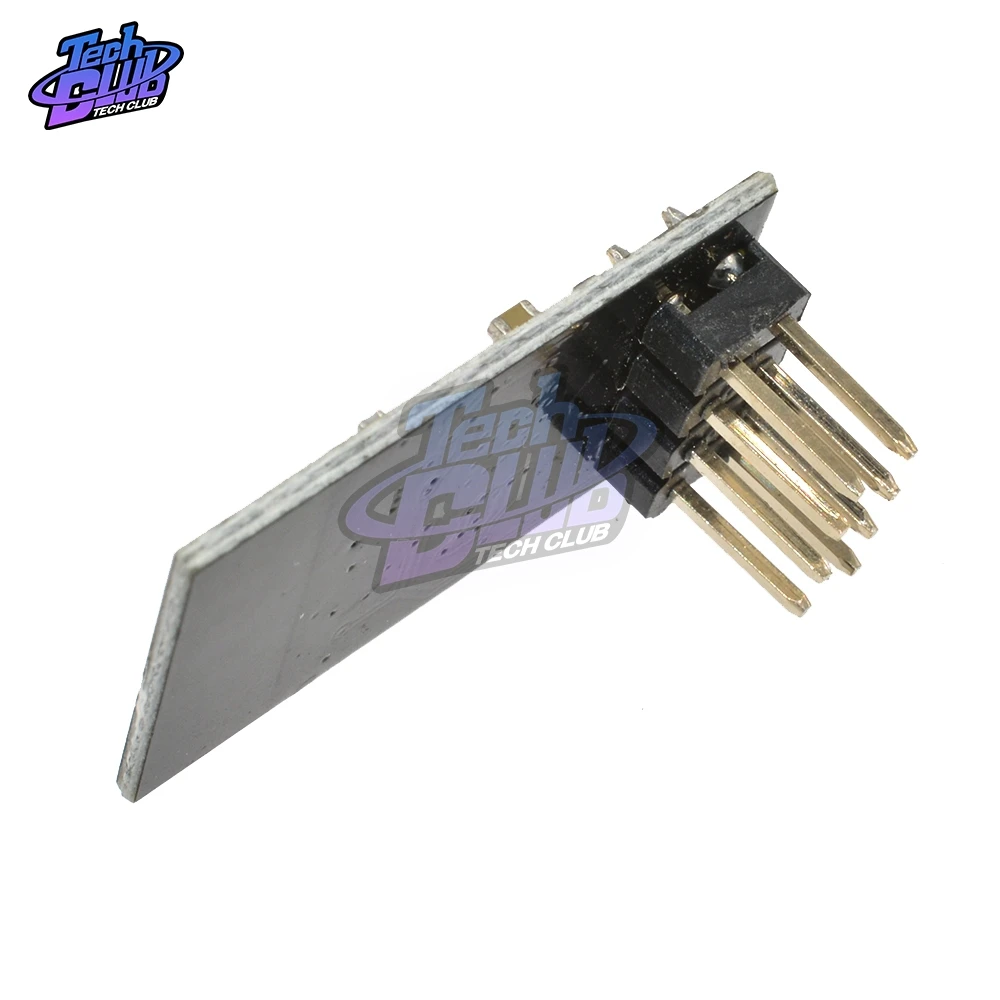

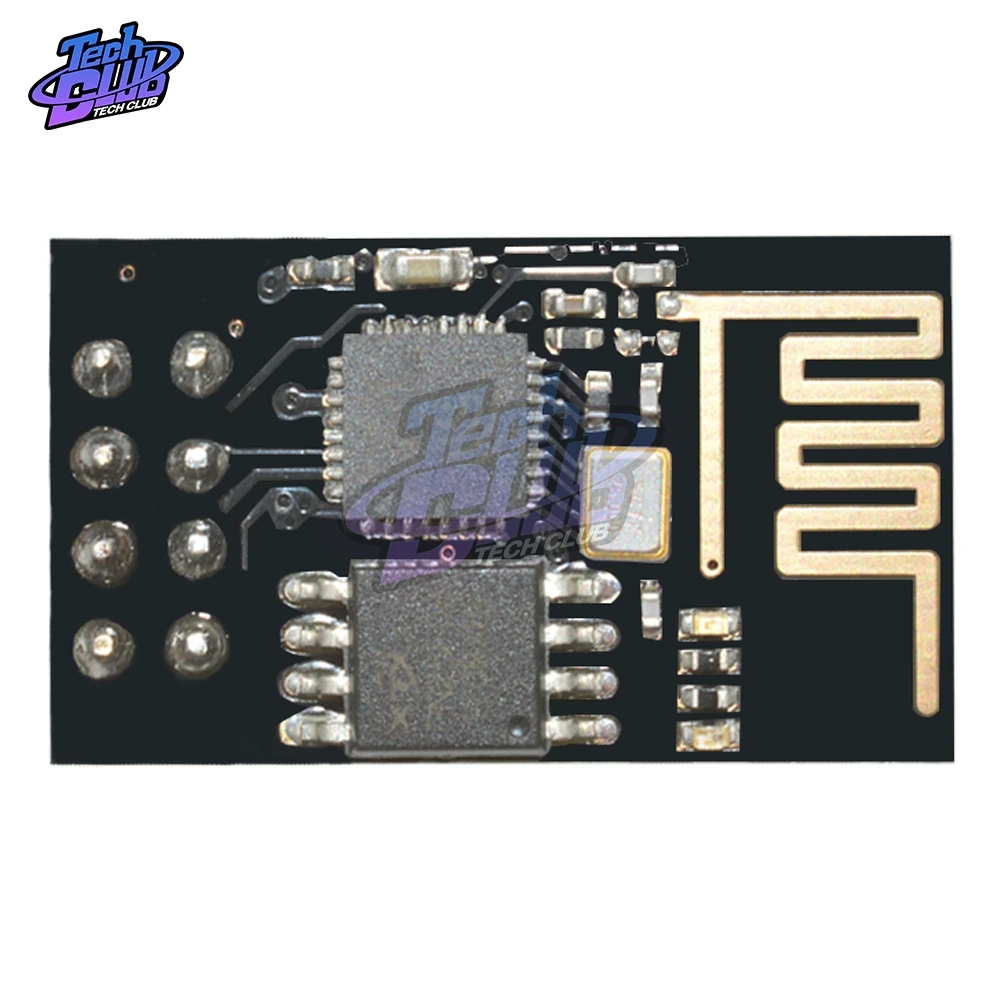

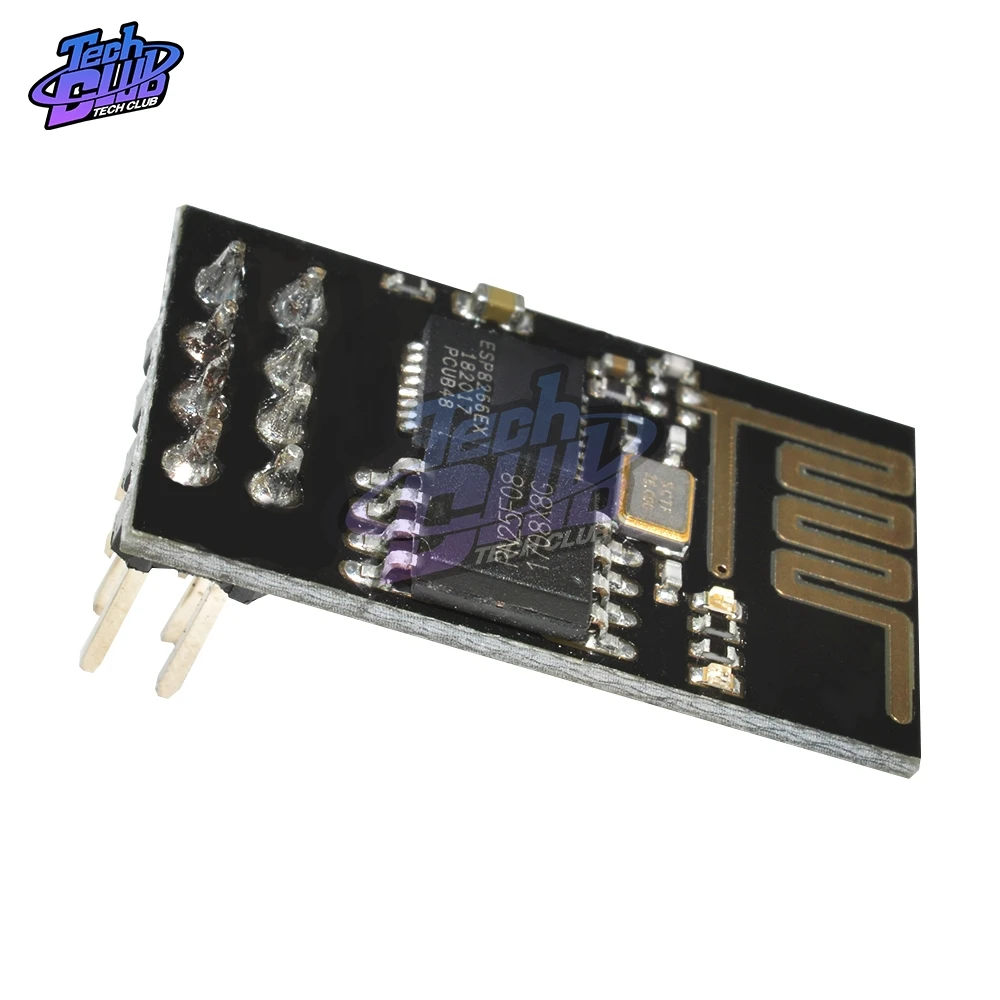

Улучшенная версия ESP-01 ESP8266 беспроводной модуль с последовательным Wi-Fi трансивер

Улучшенная версия ESP-01 ESP8266 беспроводной модуль с последовательным Wi-Fi трансивер

ESP8266-это высокоинтегрированный чип, разработанный для потребностей нового подключенного мира. Он предлагает полное и автономное сетевое решение Wi-Fi, позволяющее ему либо разместить приложение, либо разгрузить все сетевые функции Wi-Fi от другого процессора приложений.

ESP8266 имеет мощные встроенные возможности обработки и хранения, которые позволяют ему быть интегрированы с датчиками и другими приложениями конкретных устройств через его GPIOs с минимальной разработкой спереди и минимальной загрузкой во время работы. Его высокая степень интеграции на чипе обеспечивает минимальную внешнюю схему, и все решение, включая передний модуль, предназначено для того, чтобы занимать минимальную площадь печатной платы.

Особенности
SDIO 2,0, SPI, UART
32 QFN посылка
Интегрированный РЧ-переключатель, балун, 24dBm PA, DCXO и PMU
Интегрированный процессор RISC, встроенная память и внешние интерфейсы памяти
Интегрированные/Базовые процессоры
Качество управления обслуживанием
I2S интерфейс для высококачественных аудио приложений
Линейные регуляторы с низким выпадением на чипе для всех внутренних поставок
Фирменная безвредная архитектура генерации часов
Интегрированный двигатель WEP, TKIP, AES и WAPI

Решения
Поддержка APSD для оптимальных приложений VoIP
Запатентованный алгоритм шумоподавления для интеграции в приложения SOC
Поддержка интерфейса совместного использования Bluetooth
Самооткалиброванный РЧ для обеспечения оптимальной производительности при любых условиях эксплуатации
Нулевая заводская настройка
Нет внешних РЧ-компонентов


Технические характеристики
802,11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Интегрированный стек протокола TCP/IP
Интегрированный TR переключатель, балун, LNA, усилитель мощности и соответствующая сеть
Интегрированные PLLs, регуляторы, DCXO и блоки управления питанием
+ 19.5dBm выходная мощность в режиме 802.11b
Ток утечки питания <10uA
Интегрированный с низким энергопотреблением 32-битный Процессор может использоваться в качестве приложения процессор
SDIO 1,1/2,0, SPI, UART
STBC, 1 × 1 MIMO, 2 × 1 MIMO
A-MPDU и A-MSDU aggregation & 0,4 ms guard interval
Пробуждение и передача пакетов в <2 мс
Потребляемая мощность в режиме ожидания <1,0 МВт (DTIM3)

Помочь вашему развитию легче.
ESP8266 серийный WIFI модуль Communite Forum> Подробнее о ESP8266


1. Высокое качество и низкая цена
2. LWIP соглашение
3. Поддержка 3 режимов: AP, STA, AP + STA
4. Идеальная и простая команда

> Перевод листа данных

> Некоторые переведенные документы

> Turial


Для ARDUINO может включаться WiFI Без торможения банка.
Используйте этот модуль для следующего проекта Interet of Things, домашней автоматизации или проекта удаленного датчика.
Этот модуль ADS ESP8226 IC для использования через последовательное соединение с помощью простых команд AT.
Нет интерфейса SPI или ноу-хау.
AeProduct. getSubject()


Предупреждения:
Этот модуль требует 3,3 Вольт питания для VCC и 3,3 V материнскую плату. Это не 5 в толант. Подключите RX или TX на 5 В для ARDUINO будет
Уничтожьте этот модуль. Вы должны использовать логического уровня постоянного тока в переменный конвертер, или 3,3 релейный модуль для ARDUINO

3,3 В питания для ARDUINO Uno имеется недостаточное ток capabilit к питанию в этом модуле. Вы должны предоставить отдельный,
Выше 3,3 В питания (около 300mA или более поздней версии)

Модуль ESP8225 очень новый на рынке и поддержка и документирование для него в настоящее время очень ограничено.

Посылка включает в себя:
1 x ESP8266 серийный Esp-01 WIFI беспроводной приемопередатчик модуль отправить получить LWIP AP + STA
